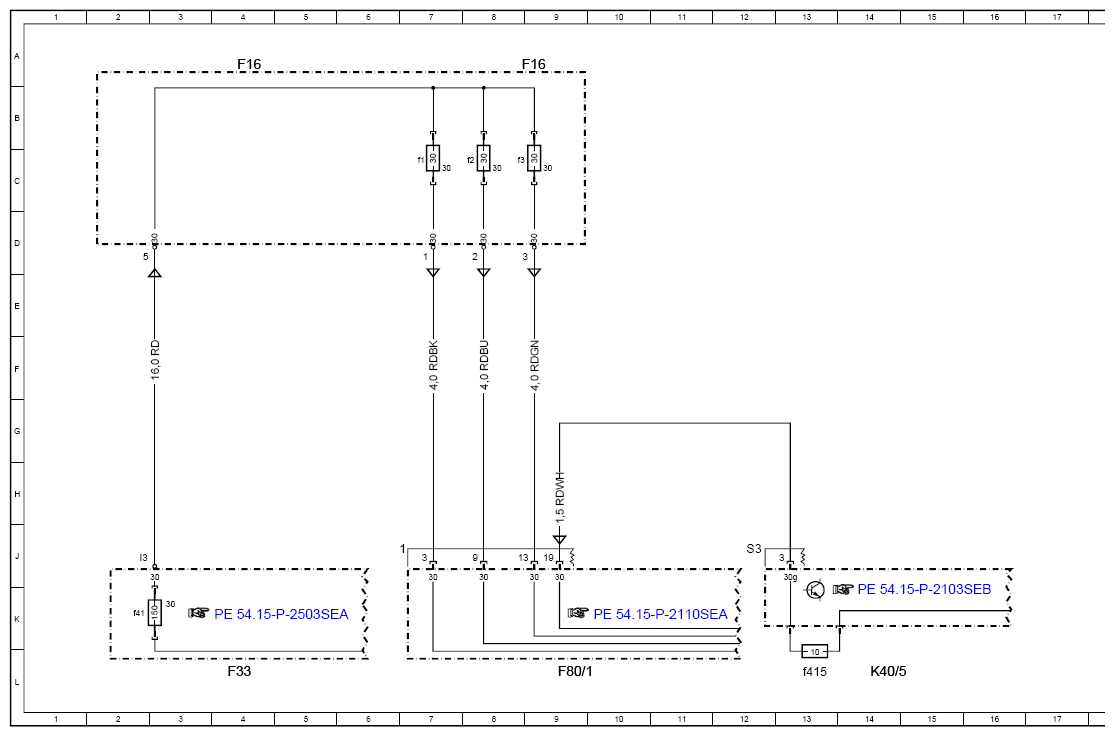

Wiring Diagram For Pre-Fuse Box (F16) - PE54.15-P-2509-97SEA
Model 222 up to model year 2018 with code Z07 (B7 armoring on special protection version)
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Use of wiring diagrams | 23L |
| F16 | Special protection vehicles fuse box | 4A |
| F16 | Special protection vehicles fuse box | 9A |
| F16f1 | Fuse 1 | 7C |
| F16f2 | Fuse 2 | 8C |
| F16f3 | Fuse 3 | 8C |
| F33 | Rear pre-fuse box | 4L |
| F33f41 | Fuse 41 | 2K |
| F80/1 | Special-purpose vehicle fuse block 1 | 9L |
| K40/5 | Rear fuse and relay module | 14L |
| K40/5f415 | Fuse 415 | 13L |
