Wiring Diagram For Battery Management Control Unit - PE54.10-P-2104-97SEC
Model 222 as of model year 2018 with code ME05 (Hybrid drive 85kW/90kW VARIANT (incl. Plug-in)) Control unit N82/2
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Use of wiring diagrams | 64L |

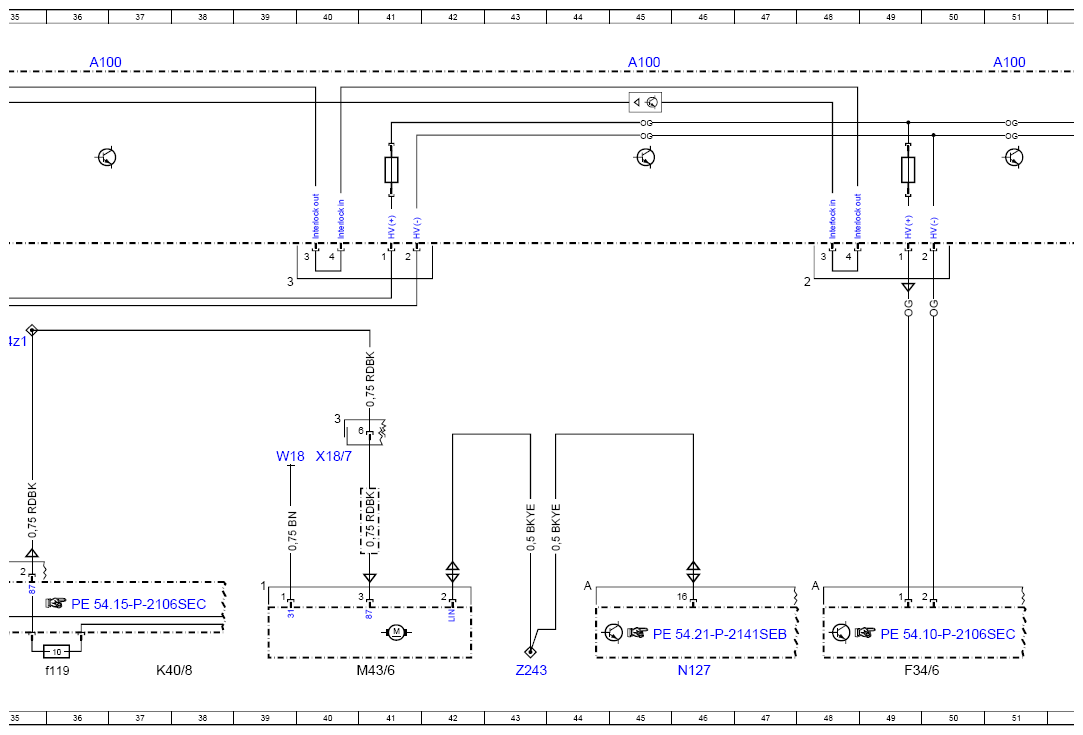

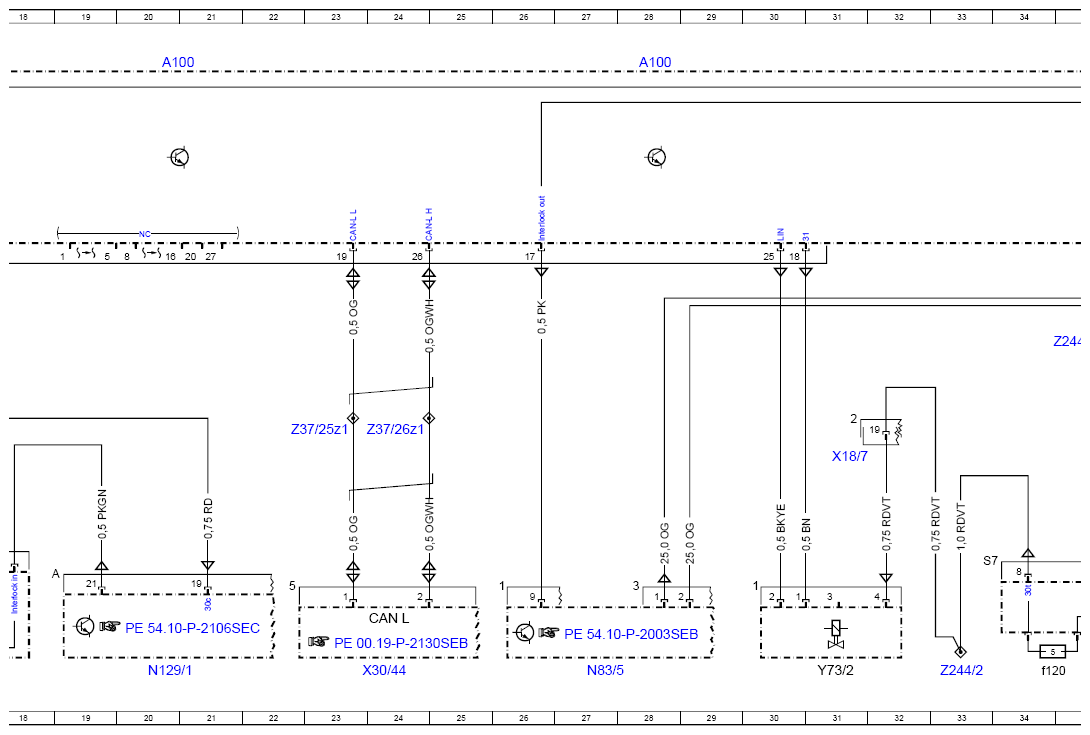

| A100 | High-voltage battery module | 12A |
| A100 | High-voltage battery module | 4A |
| A100 | High-voltage battery module | 20A |
| A100 | High-voltage battery module | 28A |
| A100 | High-voltage battery module | 36A |
| A100 | High-voltage battery module | 45A |
| A100 | High-voltage battery module | 51A |
| A100g1 | High-voltage battery | 57A |
| A100n1 | High-voltage on-board electrical system insulation monitoring control unit | 54C |
| A100s1 | Contactor | 55C |
| B11/7 | Low-temperature coolant circuit 2 temperature sensor | 11L |
| CAN L | Hybrid CAN | 24K |
| F33 | Rear pre-fuse box | 14L |
| F33f43 | Fuse 43 | 12K |
| F34/6 | High-voltage distributor plate | 49L |
| K40/5 | Rear fuse and relay module | 5L |
| K40/5f413 | Fuse 413 | 3L |
| K40/8 | Engine fuse and relay module | 37L |
| K40/8f119 | Fuse 119 | 36L |
| K40/8f120 | Fuse 120 | 34L |
| M43/6 | Low temperature circuit circulation pump 1 | 41L |
| N10/8 | Rear SAM control unit | 8L |
| N127 | Drivetrain control unit | 46L |
| N129/1 | Power electronics control unit | 20L |

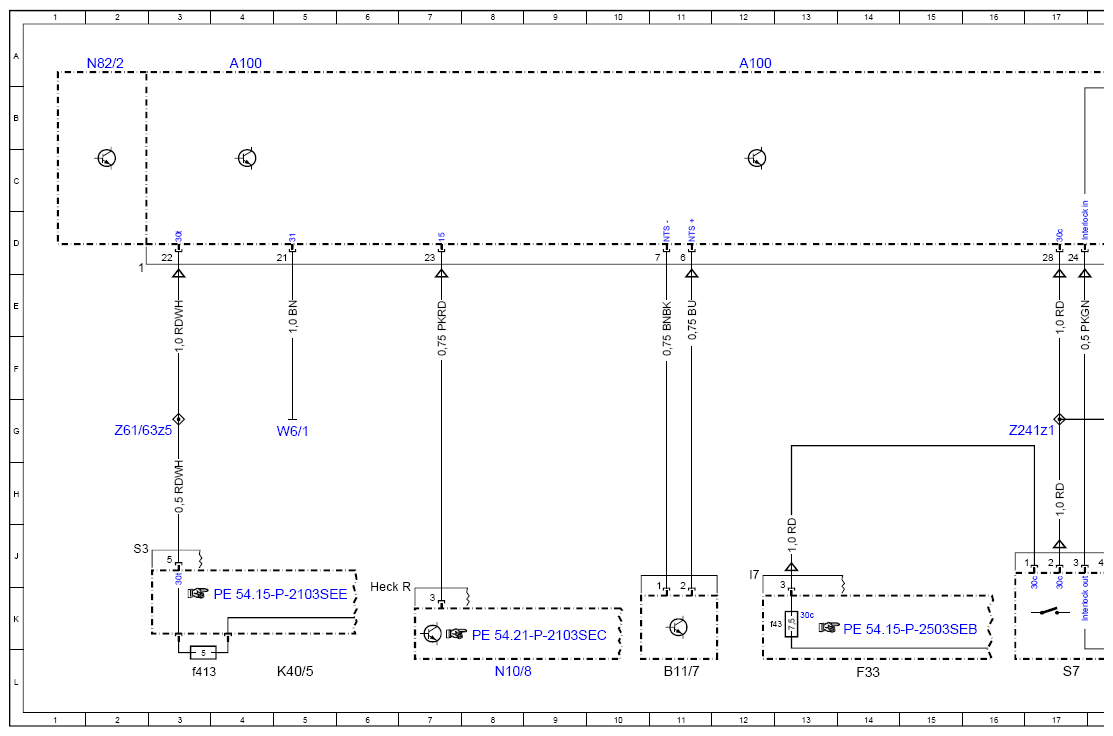

| N82/2 | Battery management system control unit | 2A |
| N83/5 | Charger | 27L |
| S7 | High-voltage disconnect device | 17L |
| W18 | Left front seat crossmember ground point | 39H |
| W52/16 | Right rear longitudinal member ground point | 54H |
| W6/1 | Left taillamp trunk ground point | 5G |
| X18/7 | Vehicle interior and engine compartment electrical connector | 31H |
| X18/7 | Vehicle interior and engine compartment electrical connector | 40H |
| X30/44 | Hybrid CAN (CAN L) potential distributor electrical connector | 24L |
| Y73/2 | Low-temperature circuit switchover valve 2 | 31L |
| Z241z1 | Circuit 30c connector sleeve | 17G |
| Z243 | Drivetrain LIN connector sleeve | 43L |
| Z244/2 | Circuit 87/C2 connector sleeve | 33L |
| Z244z1 | Touchpad terminal 30g connector sleeve | 35F |
| Z37/25z1 | Hybrid CAN connector sleeve (CAN-L) high | 23G |
| Z37/26z1 | Hybrid CAN connector sleeve (CAN-L) low | 24G |
| Z61/63z5 | Terminal 30t connector sleeve | 2G |
