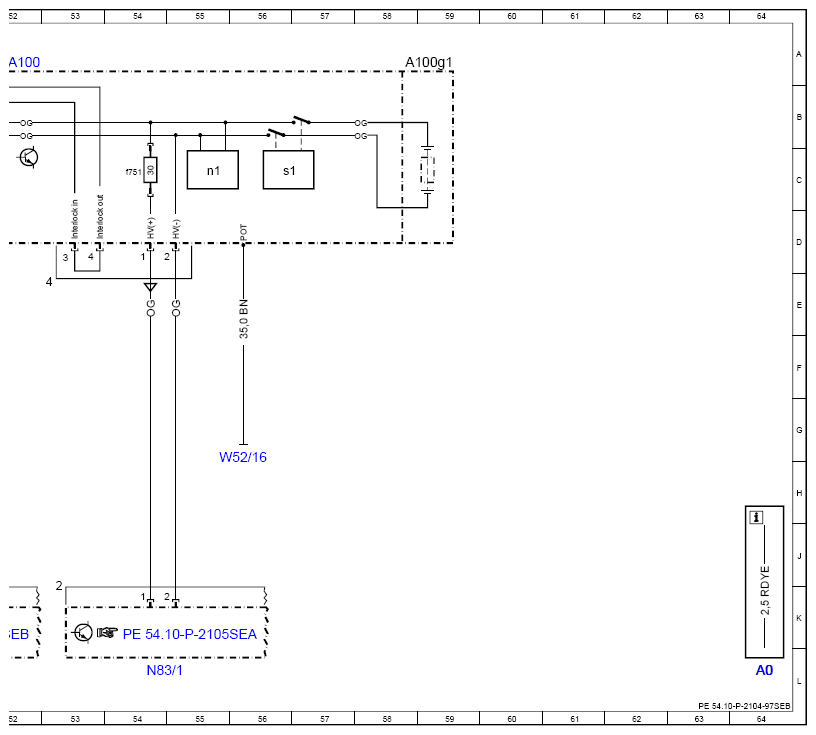

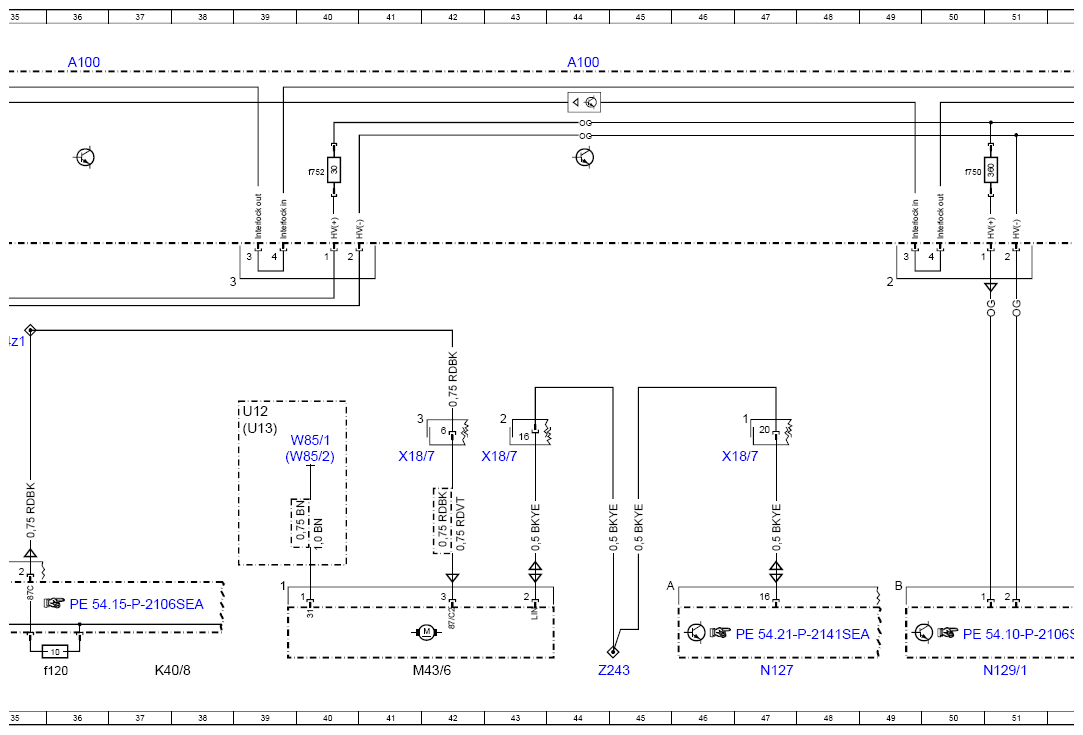

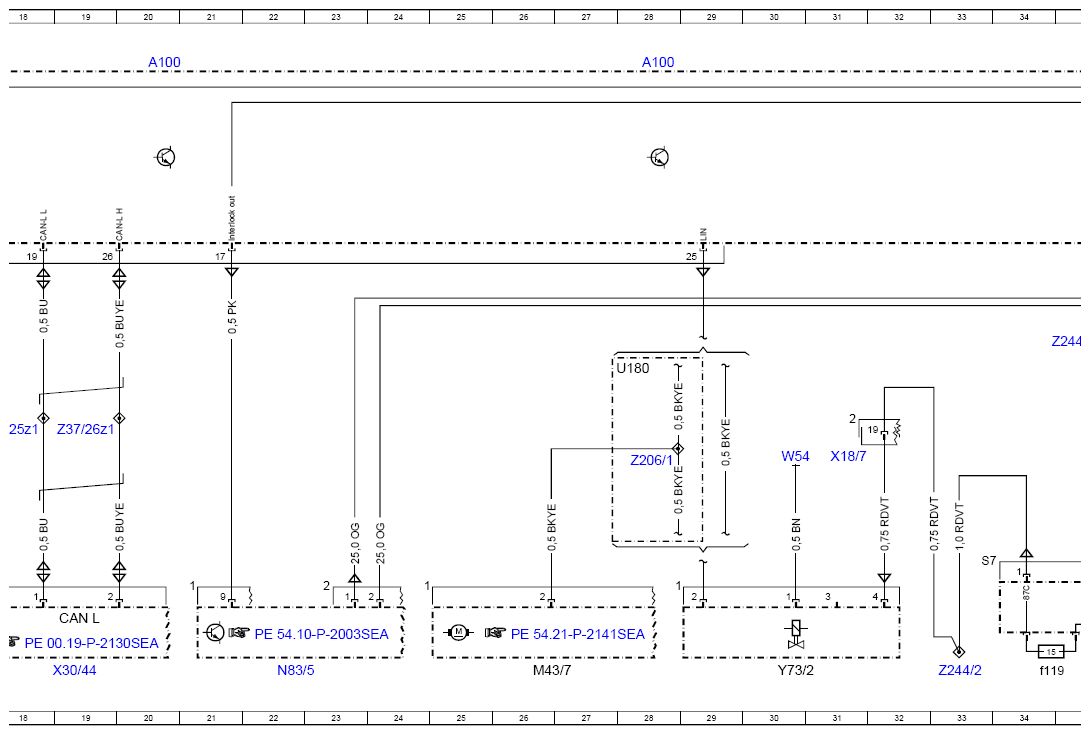

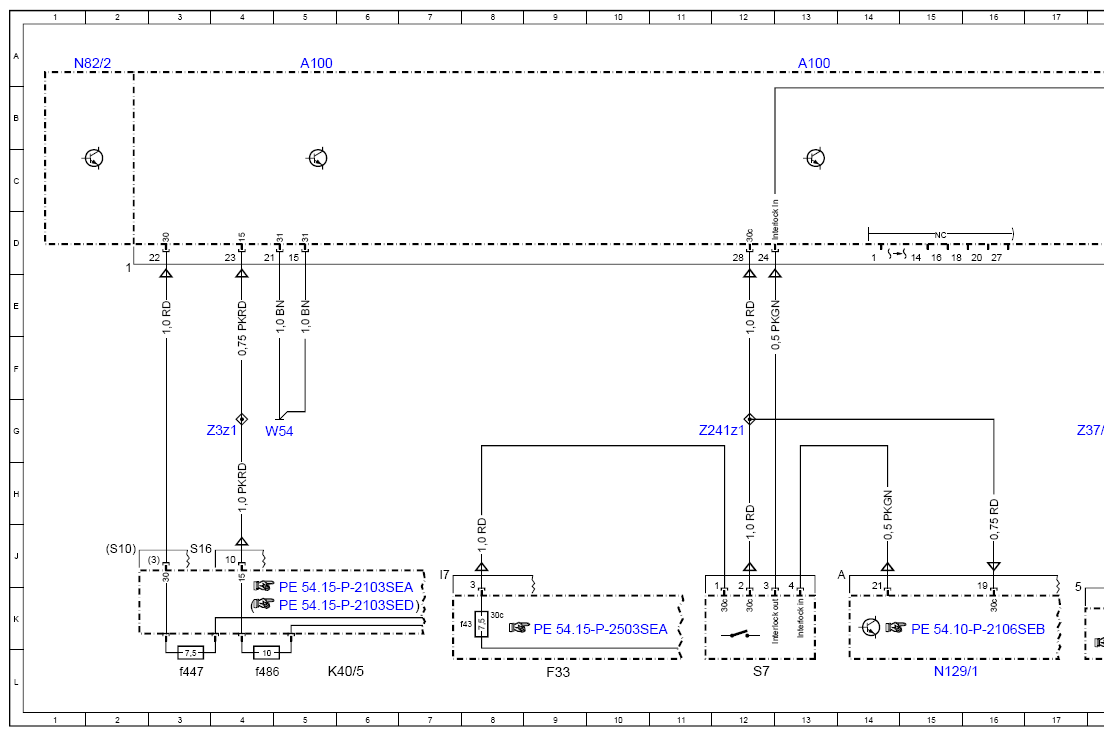

Wiring Diagram For Battery Management Control Unit - PE54.10-P-2104-97SEB
Model 222 with engine 276 up to model year 2018 with code ME05 (HYBRID DRIVE 80KW VARIANT (INCLUDING PLUGIN)) except code ME04 (Mild hybrid drive) Control unit N82/2
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Use of wiring diagrams | 64L |
| A100 | High-voltage battery module | 5A |
| A100 | High-voltage battery module | 13A |
| A100 | High-voltage battery module | 20A |
| A100 | High-voltage battery module | 28A |
| A100 | High-voltage battery module | 36A |
| A100 | High-voltage battery module | 44A |
| A100 | High-voltage battery module | 52A |
| A100f750 | Electrical fuse 750 | 50C |
| A100f751 | Electrical fuse 751 | 54C |
| A100f752 | Electrical fuse 752 | 40C |
| A100g1 | High-voltage battery | 59A |
| A100n1 | High-voltage on-board electrical system insulation monitoring control unit | 55C |
| A100s1 | Contactor | 56C |
| CAN L | Hybrid CAN | 19K |
| F33 | Rear pre-fuse box | 9L |
| F33f43 | Fuse 43 | 8K |
| K40/5 | Rear fuse and relay module | 6L |
| K40/5f447 | Fuse 447 | 3L |
| K40/5f486 | Fuse 486 | 4L |
| K40/8 | Engine fuse and relay module | 37L |
| K40/8f119 | Fuse 119 | 34L |
| K40/8f120 | Fuse 120 | 36L |
| M43/6 | Low temperature circuit circulation pump 1 | 42L |
| M43/7 | Low temperature circuit circulation pump 2 | 26L |
| N127 | Drivetrain control unit | 47L |
| N129/1 | Power electronics control unit | 15L |
| N129/1 | Power electronics control unit | 51L |
| N82/2 | Battery management system control unit | 1A |
| N83/1 | DC/DC converter control unit | 54L |
| N83/5 | Charger | 22L |
| S7 | High-voltage disconnect device | 12L |
| U12 | Valid for left-hand drive vehicles | 39G |
| U13 | Valid for right-hand drive vehicles | 39G |
| U180 | Valid for cold countries | 27F |
| W52/16 | Right rear longitudinal member ground point | 56H |
| W54 | Right rear wheel well ground point | 5G |
| W54 | Right rear wheel well ground point | 30H |
| W85/1 | Driver footwell frame floor assembly ground point | 40G |
| W85/2 | Front passenger footwell frame floor assembly ground point | 40H |
| X18/7 | Vehicle interior and engine compartment electrical connector | 31H |
| X18/7 | Vehicle interior and engine compartment electrical connector | 43H |
| X18/7 | Vehicle interior and engine compartment electrical connector | 41H |
| X18/7 | Vehicle interior and engine compartment electrical connector | 47H |
| X30/44 | Hybrid CAN (CAN L) potential distributor electrical connector | 19L |
| Y73/2 | Low-temperature circuit switchover valve 2 | 30L |
| Z206/1 | Battery management system LIN (BMS LIN) connector sleeve | 28H |
| Z241z1 | Circuit 30c connector sleeve | 12G |
| Z243 | Drivetrain LIN connector sleeve | 44L |
| Z244/2 | Circuit 87/C2 connector sleeve | 33L |
| Z244z1 | Touchpad terminal 30g connector sleeve | 35F |
| Z37/25z1 | Hybrid CAN connector sleeve (CAN-L) high | 18G |
| Z37/26z1 | Hybrid CAN connector sleeve (CAN-L) low | 19G |
| Z3z1 | Tml. 15 connector sleeve | 4G |
