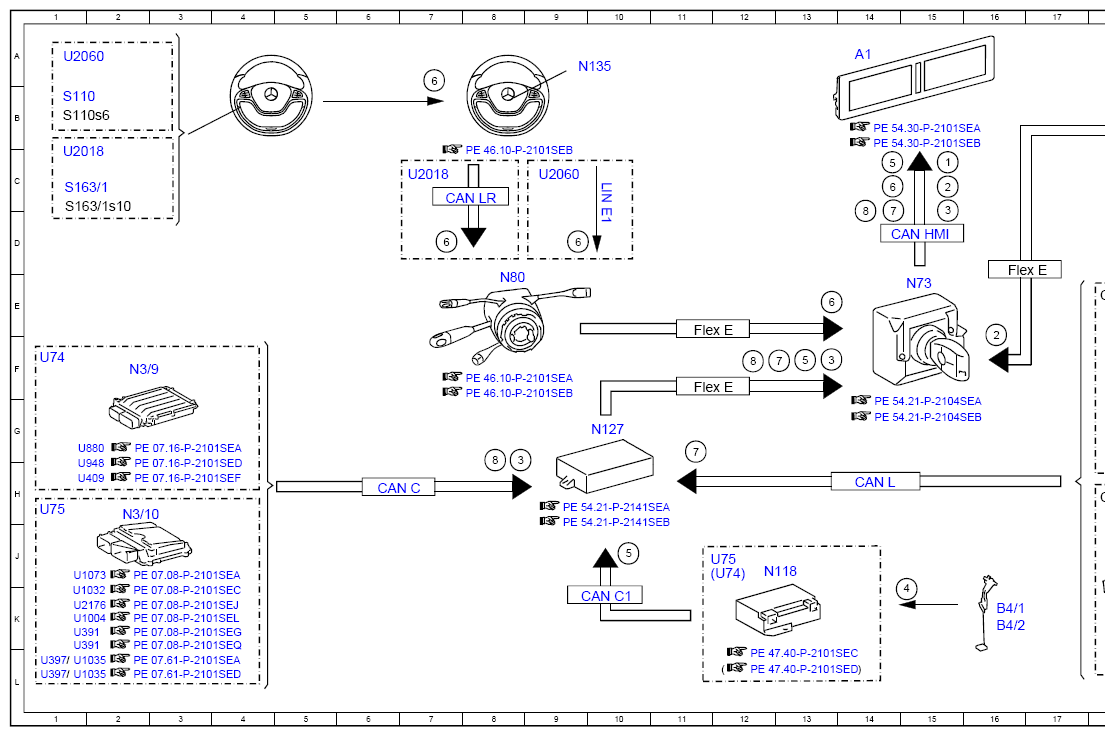

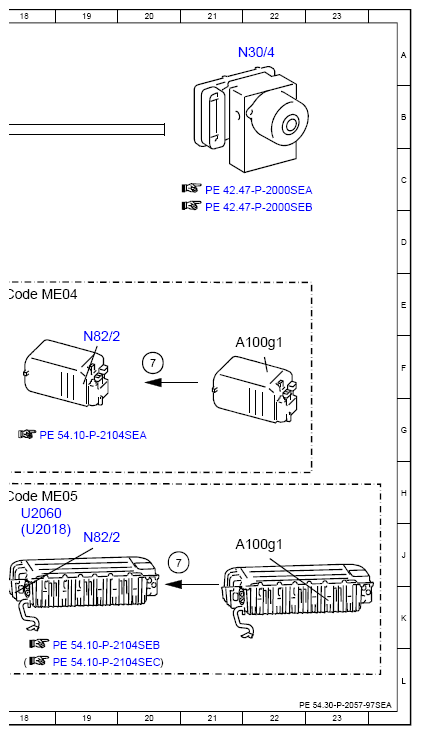

Electrical Function Schematic, Instrument Cluster Trip Computer - PE54.30-P-2057-97SEA
Model 217, 222
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Circuit 15, status | 15C |
| 2 | Wheel speed, signal | 16F |
| 2 | Wheel speed, signal | 15C |
| 3 | Fuel consumption, signal | 13F |
| 3 | Fuel consumption, signal | 15D |
| 3 | Fuel consumption, signal | 8H |
| 4 | Fuel tank fuel level indicator fill level sensor, signal | 15J |
| 5 | Fuel level, signal | 14C |
| 5 | Fuel level, signal | 13F |
| 5 | Fuel level, signal | 10J |
| 6 | Multifunction steering wheel button group, signal | 7A |
| 6 | Multifunction steering wheel button group, signal | 13E |
| 6 | Multifunction steering wheel button group, signal | 7D |
| 6 | Multifunction steering wheel button group, signal | 14C |
| 6 | Multifunction steering wheel button group, signal | 9D |
| 7 | High-voltage battery, status | 14D |
| 7 | High-voltage battery, status | 13F |
| 7 | High-voltage battery, status | 20F |
| 7 | High-voltage battery, status | 20J |
| 7 | High-voltage battery, status | 11G |
| 8 | ECO Score analysis, data | 8H |
| 8 | ECO Score analysis, data | 12F |
| 8 | ECO Score analysis, data | 14C |
| A1 | Instrument cluster | 14A |
| A100g1 | High-voltage battery | 22F |
| A100g1 | High-voltage battery | 22J |
| B4/1 | Fuel tank fuel level indicator fill level sensor, left | 16K |
| B4/2 | Fuel tank fuel level indicator fill level sensor, right | 16K |
| CAN C | Engine CAN | 6H |
| CAN C1 | Drive train CAN | 10K |
| CAN HMI | User interface CAN | 15D |
| CAN L | Hybrid CAN | 14H |
| CAN LR | Steering wheel CAN | 7C |
| Code ME04 | Mild hybrid drive | 18E |
| Code ME05 | Hybrid drive 85kW/90kW variant (incl. plug-in) | 18H |
| Flex E | Chassis FlexRay | 11F |
| Flex E | Chassis FlexRay | 11E |
| Flex E | Chassis FlexRay | 16E |
| LIN E1 | Steering LIN | 10C |
| N118 | Fuel pump control unit | 12J |
| N127 | Drivetrain control unit | 10G |
| N135 | Steering wheel electronics | 9A |
| N3/10 | ME-SFI [ME] control unit | 2H |
| N3/9 | CDI control unit | 2F |
| N30/4 | Electronic Stability Program control unit | 22A |
| N73 | Electronic ignition switch control unit | 15E |
| N80 | Steering column module control unit | 8E |
| N82/2 | Battery management system control unit | 19F |
| N82/2 | Battery management system control unit | 19J |
| S110 | Left multifunction steering wheel button group | 1B |
| S110s6 | OK button | 1B |
| S163/1 | Instrument cluster multifunction steering wheel button group | 1C |
| S163/1s10 | Instrument cluster finger navigation pad | 1C |
| U1004 | Valid for engine 177 | 1K |
| U1032 | Valid for engine 278 and 157 | 1K |
| U1035 | Valid for gasoline engine 279 | 1L |
| U1035 | Valid for gasoline engine 279 | 1L |
| U1073 | Valid for gasoline engine 276.9 | 1J |
| U2018 | Valid as of model year 2018 | 1C |
| U2018 | Valid as of model year 2018 | 7C |
| U2018 | Valid as of model year 2018 | 18J |
| U2060 | Valid up to model year 2018 | 1A |
| U2060 | Valid up to model year 2018 | 9C |
| U2060 | Valid up to model year 2018 | 18H |
| U2176 | Valid for engine 176 | 1K |
| U391 | Valid for gasoline engine 276.8 | 1K |
| U391 | Valid for gasoline engine 276.8 | 1K |
| U397 | Valid for gasoline engine 277 | 1L |
| U397 | Valid for gasoline engine 277 | 1L |
| U409 | Valid for diesel engine 656 | 1H |
| U74 | Valid for diesel engines | 1F |
| U74 | Valid for diesel engines | 11J |
| U75 | Valid for gasoline engines | 1H |
| U75 | Valid for gasoline engines | 11J |
| U880 | Valid for diesel engine 642 | 1G |
| U948 | Valid for diesel engine 651 | 1H |
