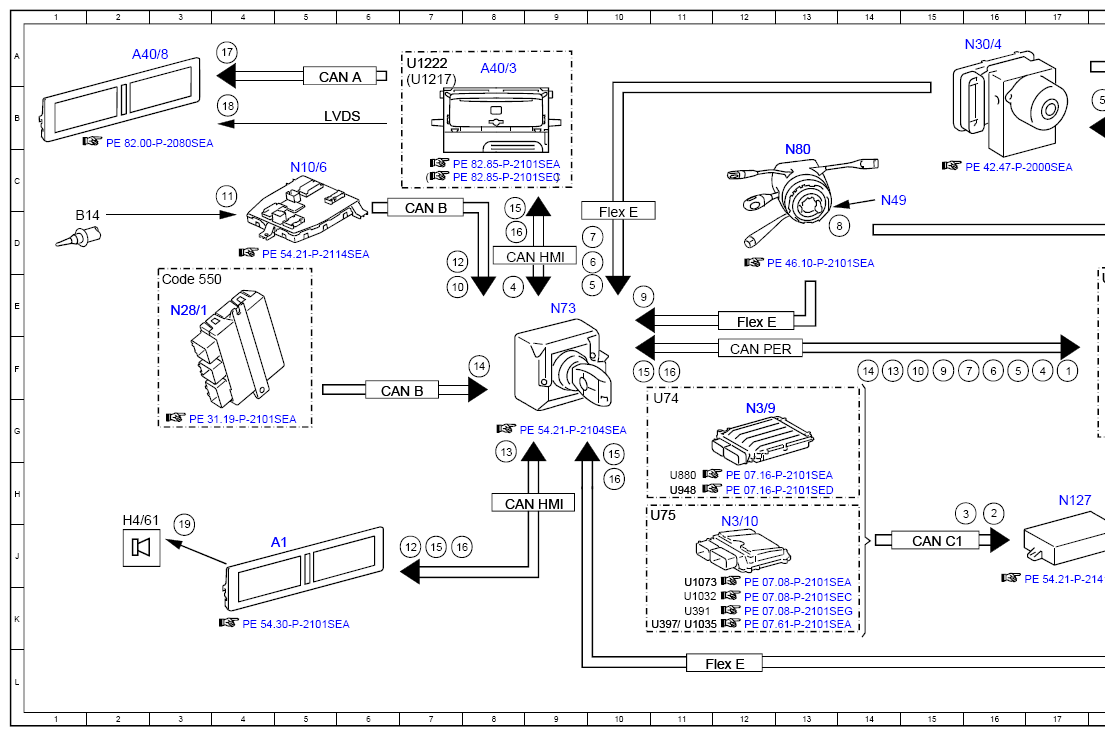

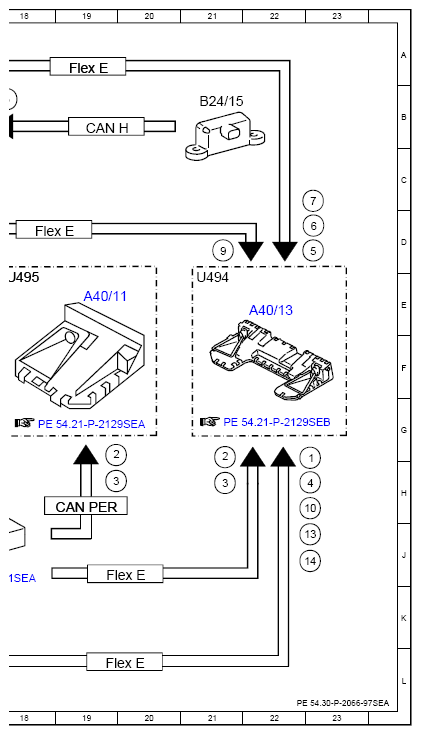

Electrical Function Schematic For Traffic Sign Assist - PE54.30-P-2066-97SEA
Model 217, 222 up to model year 2018 with code 513 (Traffic Sign Assist)
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Circuit 15, status | 23H |
| 1 | Circuit 15, status | 17F |
| 10 | Wiper status, signal | 15F |
| 10 | Wiper status, signal | 23H |
| 10 | Wiper status, signal | 7E |
| 11 | Outside temperature sensor, signal | 4C |
| 12 | Outside temperature, signal | 7D |
| 12 | Outside temperature, signal | 7J |
| 13 | Displayed outside temperature, signal | 8G |
| 13 | Displayed outside temperature, signal | 14F |
| 13 | Displayed outside temperature, signal | 23J |
| 14 | Trailer recognition, status | 14F |
| 14 | Trailer recognition, status | 23J |
| 14 | Trailer recognition, status | 8F |
| 15 | Road sign display, request | 7J |
| 15 | Road sign display, request | 8C |
| 15 | Road sign display, request | 9H |
| 15 | Road sign display, request | 10F |
| 16 | Warning and system messages, request | 7J |
| 16 | Warning and system messages, request | 8D |
| 16 | Warning and system messages, request | 9H |
| 16 | Warning and system messages, request | 10F |
| 17 | Audio/COMAND display, actuation | 4A |
| 18 | Low voltage differential signal video signal data transfer, signal | 4B |
| 19 | Speaker, actuation | 3J |
| 2 | Engine running, signal | 16H |
| 2 | Engine running, signal | 19G |
| 2 | Engine running, signal | 21G |
| 3 | Drivetrain operational, signal | 16H |
| 3 | Drivetrain operational, signal | 19H |
| 3 | Drivetrain operational, signal | 21H |
| 4 | Navigation data, signal | 8E |
| 4 | Navigation data, signal | 23H |
| 4 | Navigation data, signal | 17F |
| 5 | Yaw rate, lateral and longitudinal acceleration sensor, signal | 10E |
| 5 | Yaw rate, lateral and longitudinal acceleration sensor, signal | 16F |
| 5 | Yaw rate, lateral and longitudinal acceleration sensor, signal | 18B |
| 5 | Yaw rate, lateral and longitudinal acceleration sensor, signal | 23D |
| 6 | Wheel speed, signal | 10D |
| 6 | Wheel speed, signal | 16F |
| 6 | Wheel speed, signal | 23D |
| 7 | Wheel rotation direction, signal | 23C |
| 7 | Wheel rotation direction, signal | 16F |
| 7 | Wheel rotation direction, signal | 10D |
| 8 | Steering wheel angle sensor, signal | 13D |
| 9 | Steering wheel angle, signal | 10E |
| 9 | Steering wheel angle, signal | 21D |
| 9 | Steering wheel angle, signal | 15F |
| A1 | Instrument cluster | 5J |
| A40/11 | Mono multifunction camera | 19E |
| A40/13 | Stereo multifunction camera | 22E |
| A40/3 | COMAND control unit | 8A |
| A40/8 | Audio/COMAND display | 2A |
| B14 | Outside temperature sensor | 1D |
| B24/15 | Yaw rate, lateral and longitudinal acceleration sensor | 21B |
| CAN A | Telematics CAN | 5A |
| CAN B | Interior CAN | 6F |
| CAN B | Interior CAN | 7D |
| CAN C1 | Drive train CAN | 15J |
| CAN H | Vehicle dynamics CAN | 19B |
| CAN HMI | User interface CAN | 8D |
| CAN HMI | User interface CAN | 8H |
| CAN PER | Peripherals CAN | 12F |
| CAN PER | Peripherals CAN | 19H |
| Code 550 | Trailer hitch | 3E |
| Flex E | Chassis FlexRay | 10D |
| Flex E | Chassis FlexRay | 19A |
| Flex E | Chassis FlexRay | 19L |
| Flex E | Chassis FlexRay | 12L |
| Flex E | Chassis FlexRay | 19J |
| Flex E | Chassis FlexRay | 18D |
| Flex E | Chassis FlexRay | 12E |
| H4/61 | Instrument cluster speaker | 2J |
| LVDS | Low voltage differential signal | 5B |
| N10/6 | Front SAM control unit | 5C |
| N127 | Drivetrain control unit | 17H |
| N28/1 | Trailer recognition control unit | 3E |
| N3/10 | ME-SFI [ME] control unit | 12J |
| N3/9 | CDI control unit | 12G |
| N30/4 | Electronic Stability Program control unit | 16A |
| N49 | Steering wheel angle sensor | 14C |
| N73 | Electronic ignition switch control unit | 9E |
| N80 | Steering column module control unit | 13C |
| U1032 | Valid for engine 278 and 157 | 11K |
| U1035 | Valid for gasoline engine 279 | 11K |
| U1073 | Valid for gasoline engine 276.9 | 11J |
| U1217 | Valid for model series 217 | 7A |
| U1222 | Valid for model series 222 | 7A |
| U391 | Valid for gasoline engine 276.8 | 11K |
| U397 | Valid for gasoline engine 277 | 11K |
| U494 | Valid for driving assistance package | 21E |
| U495 | Not valid for driving assistance package | 18E |
| U74 | Valid for diesel engines | 11G |
| U75 | Valid for gasoline engines | 11H |
| U880 | Valid for diesel engine 642 | 11H |
| U948 | Valid for diesel engine 651 | 11H |
