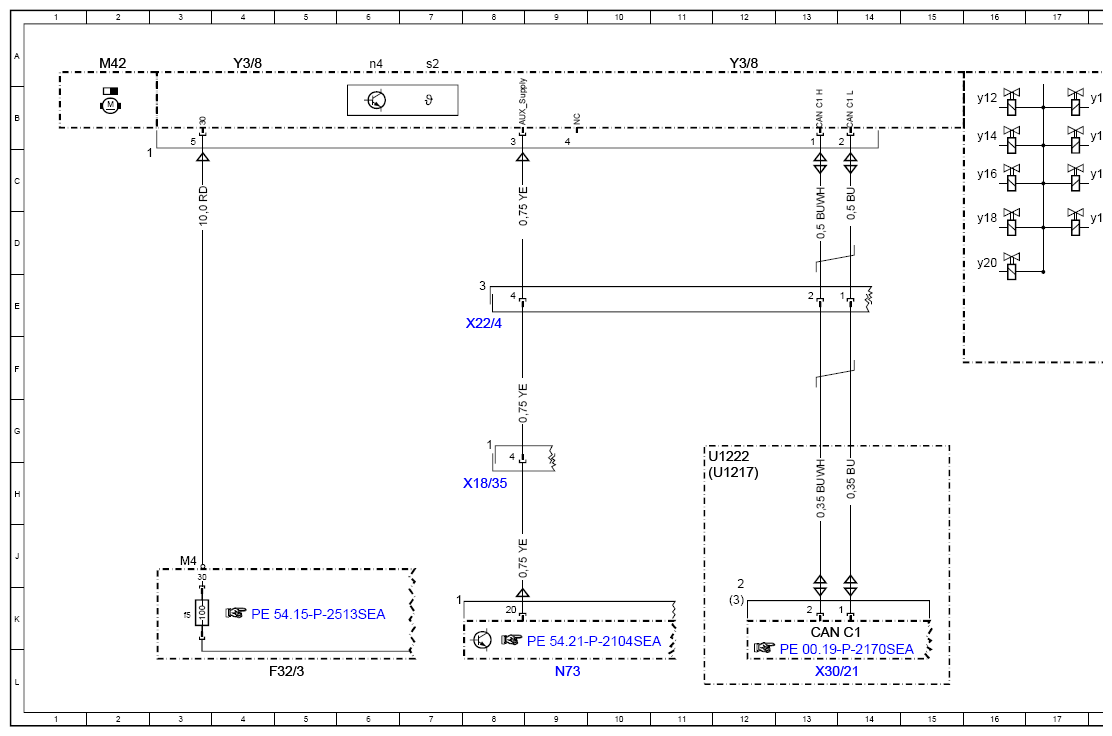

Wiring Diagram For Fully Integrated Transmission Control Unit - PE27.19-P-2103-97SEC
Transmission 725 in model 217 up to model year 2018 Controller unit Y3/8
Transmission 725 in model 222 up to model year 2018 Controller unit Y3/8
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Use of wiring diagrams | 23L |
| CAN C1 | Drive train CAN | 13K |
| F32/3 | Engine compartment pre-fuse box | 5L |
| F32/3f5 | Fuse 5 | 3K |
| M42 | Electric auxiliary oil pump | 2A |
| N73 | Electronic ignition switch control unit | 9L |
| U1217 | Valid for model series 217 | 11H |
| U1222 | Valid for model series 222 | 11G |
| X18/35 | Cockpit wiring harness and frame floor assembly electrical connector | 8H |
| X22/4 | Transmission/frame floor assembly connecting point | 8E |
| X30/21 | Drive train CAN (CAN C1) potential distributor electrical connector | 13L |
| Y3/8 | Fully integrated transmission control, control unit | 4A |
| Y3/8 | Fully integrated transmission control, control unit | 12A |
| Y3/8 | Fully integrated transmission control, control unit | 19A |
| Y3/8b5 | Pressure sensor | 19E |
| Y3/8l1 | Park pawl lift solenoid | 19E |
| Y3/8n1 | Turbine wheel rpm sensor | 18C |
| Y3/8n2 | Internal transmission speed rpm sensor | 18C |
| Y3/8n3 | Output shaft rpm sensor | 19D |
| Y3/8n4 | Fully integrated transmission control, control unit | 6A |
| Y3/8s2 | Transmission oil temperature sensor | 7A |
| Y3/8s4 | Park pawl position sensor | 19F |
| Y3/8y12 | Lubricating pressure solenoid | 16B |
| Y3/8y13 | K81 clutch control solenoid | 18B |
| Y3/8y14 | K38 clutch control solenoid | 16B |
| Y3/8y15 | K27 clutch control solenoid | 18B |
| Y3/8y16 | B08 multidisk brake control solenoid | 16C |
| Y3/8y17 | B05 multidisk brake control solenoid | 18C |
| Y3/8y18 | B06 multidisk brake control solenoid | 16D |
| Y3/8y19 | Working pressure solenoid | 18D |
| Y3/8y20 | Torque converter lockup clutch solenoid | 16D |
