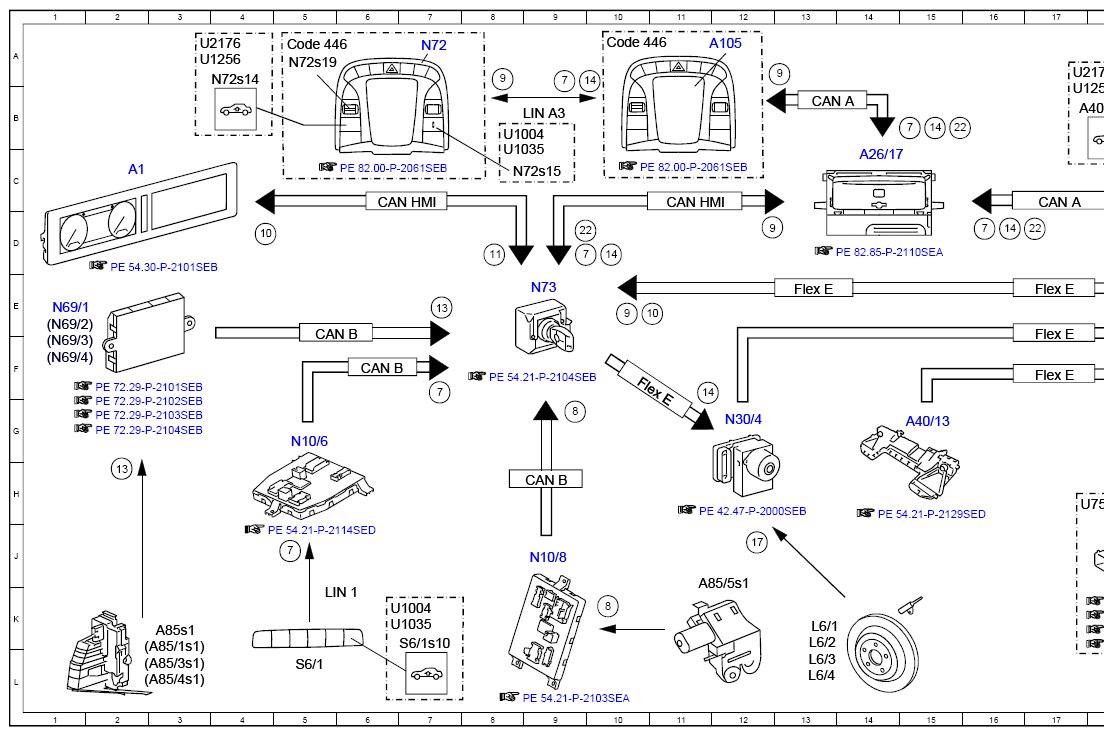

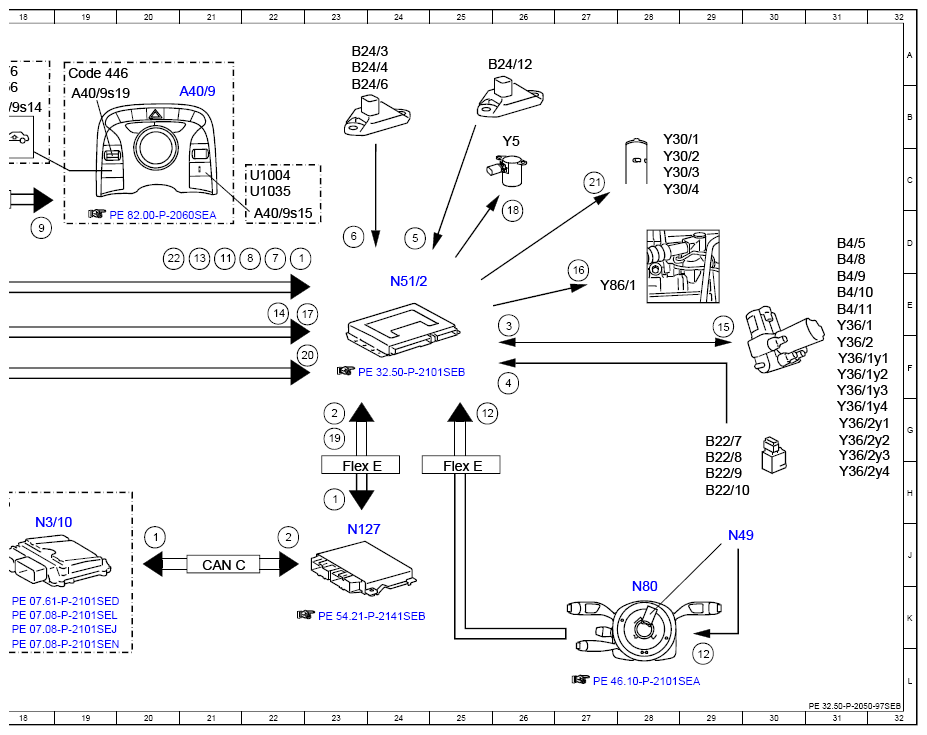

Electrical Function Schematic For Active Body Control (ABC) - PE32.50-P-2050-97SEB
Model 222 as of model year 2018 with code 487 (MAGIC BODY CONTROL)
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Circuit 15R, status | 22D |
| 1 | Circuit 15R, status | 23H |
| 1 | Circuit 15R, status | 20J |
| 10 | Warning message issue, request | 11E |
| 10 | Warning message issue, request | 4D |
| 11 | Vehicle speed, signal | 21D |
| 11 | Vehicle speed, signal | 8D |
| 12 | Steering wheel angle sensor, signal | 29L |
| 12 | Steering wheel angle sensor, signal | 25G |
| 13 | Door rotary tumbler switch, status | 2H |
| 13 | Door rotary tumbler switch, status | 7E |
| 13 | Door rotary tumbler switch, status | 21D |
| 14 | DYNAMIC SELECT switch, status | 10D |
| 14 | DYNAMIC SELECT switch, status | 10A |
| 14 | DYNAMIC SELECT switch, status | 15B |
| 14 | DYNAMIC SELECT switch, status | 16C |
| 14 | DYNAMIC SELECT switch, status | 11F |
| 14 | DYNAMIC SELECT switch, status | 22E |
| 15 | ABC valve unit, actuation | 29E |
| 16 | Throttle valve, actuation | 27E |
| 17 | Wheel speed, signal | 12J |
| 17 | Wheel speed, signal | 23E |
| 18 | ABC switchover valve, actuation | 26D |
| 19 | Drivetrain operational, signal | 23G |
| 2 | Engine running, signal | 23G |
| 2 | Engine running, signal | 22J |
| 20 | Camera image, signal | 23F |
| 21 | Damping valve units, actuation | 27C |
| 22 | Comfort and Sport button, status | 20D |
| 22 | Comfort and Sport button, status | 17C |
| 22 | Comfort and Sport button, status | 15B |
| 22 | Comfort and Sport button, status | 10C |
| 3 | Pressure sensor, signal | 26E |
| 4 | Level sensor, signal | 26F |
| 5 | Speed, turn rate and lateral acceleration, signal | 24D |
| 6 | Body acceleration sensor, signal | 23D |
| 7 | Vehicle level button, status | 5J |
| 7 | Vehicle level button, status | 10D |
| 7 | Vehicle level button, status | 22D |
| 7 | Vehicle level button, status | 9A |
| 7 | Vehicle level button, status | 15B |
| 7 | Vehicle level button, status | 16C |
| 7 | Vehicle level button, status | 7F |
| 8 | Trunk lid lock main catch switch, status | 9G |
| 8 | Trunk lid lock main catch switch, status | 22D |
| 9 | Button/symbol illumination, actuation | 12D |
| 9 | Button/symbol illumination, actuation | 18D |
| 9 | Button/symbol illumination, actuation | 10E |
| 9 | Button/symbol illumination, actuation | 8A |
| 9 | Button/symbol illumination, actuation | 13A |
| A1 | Instrument cluster | 2C |
| A105 | Touchpad | 12A |
| A26/17 | Head unit | 14C |
| A40/13 | Stereo multifunction camera | 15G |
| A40/9 | Audio/COMAND control panel | 21B |
| A40/9s14 | Vehicle level button | 18B |
| A40/9s15 | Comfort/Sport button | 22D |
| A40/9s19 | DYNAMIC SELECT switch | 19B |
| A85/1s1 | Right front door pre-locking position microswitch | 3L |
| A85/3s1 | Left rear door pre-locking position microswitch | 3L |
| A85/4s1 | Right rear door pre-locking position microswitch | 3L |
| A85/5s1 | Trunk lid lock main catch switch | 11K |
| A85s1 | Left front door pre-locking position microswitch | 3K |
| B22/10 | Right rear level sensor | 29H |
| B22/7 | Left rear level sensor | 29G |
| B22/8 | Left front level sensor | 29H |
| B22/9 | Right front level sensor | 29H |
| B24/12 | ABC lateral acceleration sensor | 25A |
| B24/3 | Left front body lateral acceleration sensor | 23A |
| B24/4 | Right front body lateral acceleration sensor | 23A |
| B24/6 | Right rear body lateral acceleration sensor | 23B |
| B4/10 | Left rear ABC pressure sensor | 31E |
| B4/11 | Right rear ABC pressure sensor | 31E |
| B4/5 | ABC pressure sensor | 31D |
| B4/8 | Left front ABC pressure sensor | 31D |
| B4/9 | Right front ABC pressure sensor | 31E |
| CAN A | Telematics CAN | 17C |
| CAN A | Telematics CAN | 13B |
| CAN B | Interior CAN | 9H |
| CAN B | Interior CAN | 5F |
| CAN B | Interior CAN | 6F |
| CAN C | Engine CAN | 21J |
| CAN HMI | User interface CAN | 6C |
| CAN HMI | User interface CAN | 11C |
| Code 446 | Touchpad only | 19A |
| Code 446 | Touchpad only | 10A |
| Code 446 | Touchpad only | 5A |
| Flex E | Chassis FlexRay | 13E |
| Flex E | Chassis FlexRay | 17E |
| Flex E | Chassis FlexRay | 17F |
| Flex E | Chassis FlexRay | 23H |
| Flex E | Chassis FlexRay | 25H |
| Flex E | Chassis FlexRay | 17F |
| Flex E | Chassis FlexRay | 10F |
| L6/1 | Left front axle rpm sensor | 13K |
| L6/2 | Right front axle rpm sensor | 13K |
| L6/3 | Left rear axle rpm sensor | 13L |
| L6/4 | Right rear axle rpm sensor | 13L |
| LIN 1 | Instrument panel LIN | 5K |
| LIN A3 | LCP LIN | 9B |
| N10/6 | Front SAM control unit | 5G |
| N10/8 | Rear SAM control unit | 9J |
| N127 | Drivetrain control unit | 23J |
| N3/10 | ME-SFI [ME] control unit | 18J |
| N30/4 | Electronic Stability Program control unit | 12G |
| N49 | Steering wheel angle sensor | 29J |
| N51/2 | Active Body Control, control unit | 24E |
| N69/1 | Left front door control unit | 1E |
| N69/2 | Right front door control unit | 1E |
| N69/3 | Left rear door control unit | 1F |
| N69/4 | Right rear door control unit | 1F |
| N72 | Lower control panel | 7A |
| N72s14 | Vehicle level button | 4A |
| N72s15 | Comfort/Sport button | 9C |
| N72s19 | DYNAMIC SELECT switch | 5A |
| N73 | Electronic ignition switch control unit | 9E |
| N80 | Steering column module control unit | 28K |
| S6/1 | Driver-side instrument panel button group | 5L |
| S6/1s10 | Vehicle level button | 7K |
| U1004 | Valid for engine 177 | 8B |
| U1004 | Valid for engine 177 | 22C |
| U1004 | Valid for engine 177 | 6K |
| U1035 | Valid for gasoline engine 279 | 8C |
| U1035 | Valid for gasoline engine 279 | 22C |
| U1035 | Valid for gasoline engine 279 | 6K |
| U1256 | Valid for engine 256 | 17B |
| U1256 | Valid for engine 256 | 3A |
| U2176 | Valid for engine 176 | 17A |
| U2176 | Valid for engine 176 | 3A |
| U75 | Valid for gasoline engines | 17H |
| Y30/1 | Left front Active Body Control damping valve | 28B |
| Y30/2 | Right front Active Body Control damping valve | 28C |
| Y30/3 | Left rear Active Body Control damping valve | 28C |
| Y30/4 | Right rear Active Body Control damping valve | 28C |
| Y36/1 | ABC front axle valve unit | 31E |
| Y36/1y1 | Left front suspension strut control valve | 31F |
| Y36/1y2 | Left front suspension strut shutoff valve | 31F |
| Y36/1y3 | Right front suspension strut control valve | 31F |
| Y36/1y4 | Right front suspension strut shutoff valve | 31G |
| Y36/2 | ABC rear axle valve unit | 31F |
| Y36/2y1 | Left rear suspension strut control valve | 31G |
| Y36/2y2 | Left rear suspension strut shutoff valve | 31G |
| Y36/2y3 | Right rear suspension strut control valve | 31G |
| Y36/2y4 | Right rear suspension strut shutoff valve | 31H |
| Y5 | ABC switchover valve | 26B |
| Y86/1 | ABC throttle valve | 27E |
