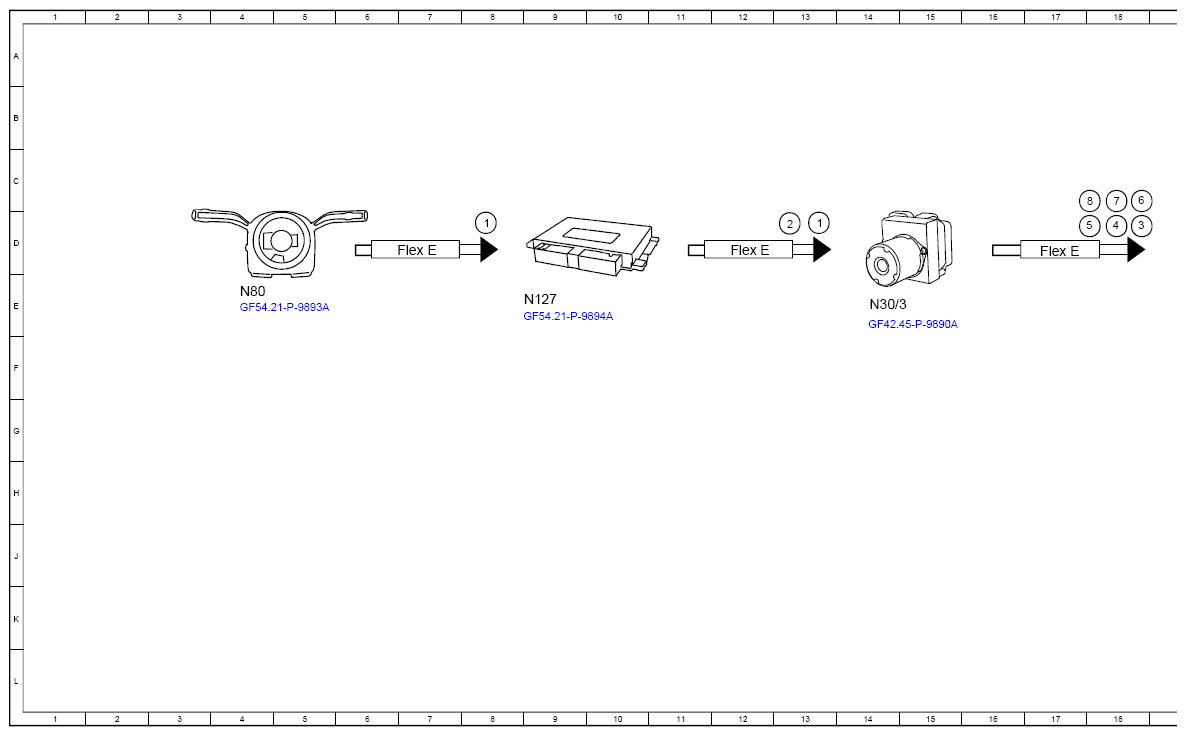

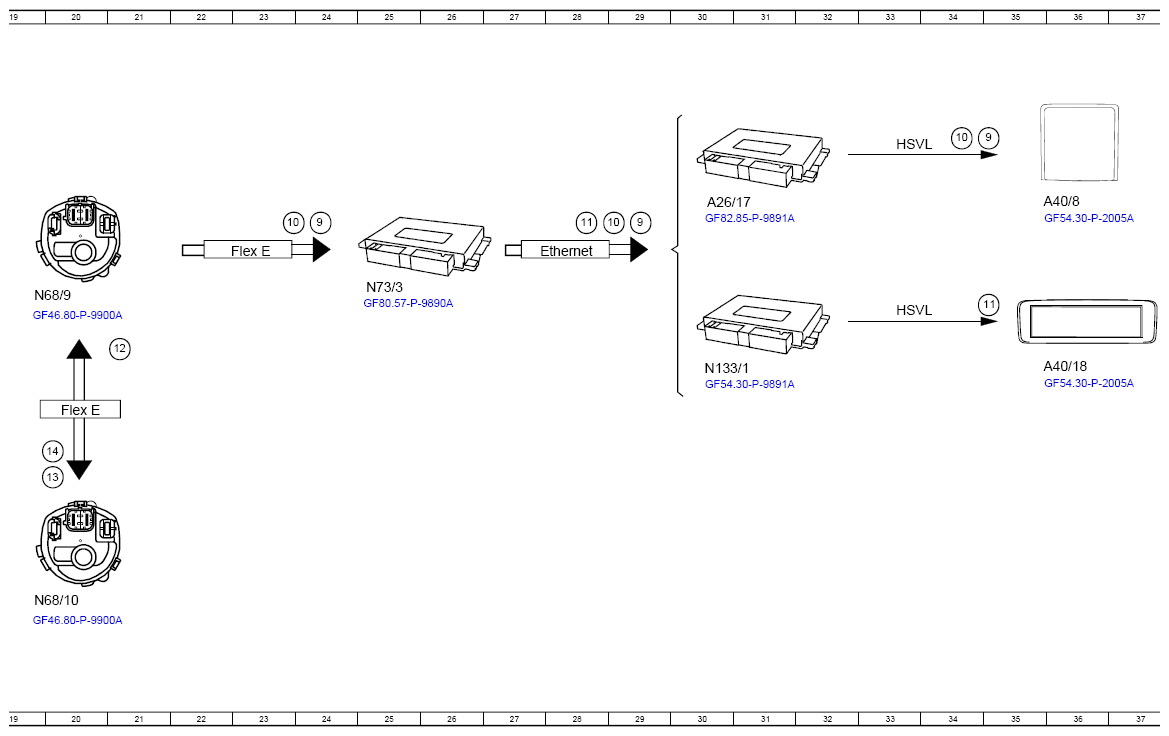

(Function Schematic For Rear Axle Steering - PE46.80-P-2500-97B)
Model 192, 232
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Steering wheel angle sensor, signal | 8D |
| 1 | Steering wheel angle sensor, signal | 13D |
| 10 | Rear axle steering position, signal | 24D |
| 10 | Rear axle steering position, signal | 29D |
| 10 | Rear axle steering position, signal | 34B |
| 11 | Instrument cluster, message | 28D |
| 11 | Instrument cluster, message | 35E |
| 12 | Toe angle change, request | 21F |
| 13 | Rear axle steering position, signal | 20H |
| 14 | Rear axle steering, status | 20H |
| 2 | Drivetrain operational, signal | 13D |
| 3 | Limp-home mode, requirement | 18D |
| 4 | Wheel speed, signal | 18D |
| 5 | Wheel rotation direction, signal | 18D |
| 6 | Rear axle steering control mode, request | 18D |
| 7 | Toe angle change, request | 18D |
| 8 | Speed, turn rate and lateral acceleration, signal | 18D |
| 9 | Rear axle steering, status | 24D |
| 9 | Rear axle steering, status | 29D |
| 9 | Rear axle steering, status | 35B |
| A26/17 | Head unit | 30C |
| A40/18 | Instrument cluster display | 35F |
| A40/8 | Touchscreen | 35C |
| Ethernet | Ethernet | 28D |
| Flex E | Chassis FlexRay | 23D |
| Flex E | Chassis FlexRay | 17D |
| Flex E | Chassis FlexRay | 12D |
| Flex E | Chassis FlexRay | 7D |
| Flex E | Chassis FlexRay | 20G |
| HSVL | High-speed video link | 33B |
| HSVL | High-speed video link | 33E |
| N127 | Drivetrain control unit | 9E |
| N133/1 | Instrument cluster control unit | 30F |
| N30/3 | Electronic Stability Program control unit | 14E |
| N68/10 | Right rear axle steering control unit | 19K |
| N68/9 | Left rear axle steering control unit | 19E |
| N73/3 | Electronic ignition switch control unit | 25E |
| N80 | Steering column module control unit | 4E |
