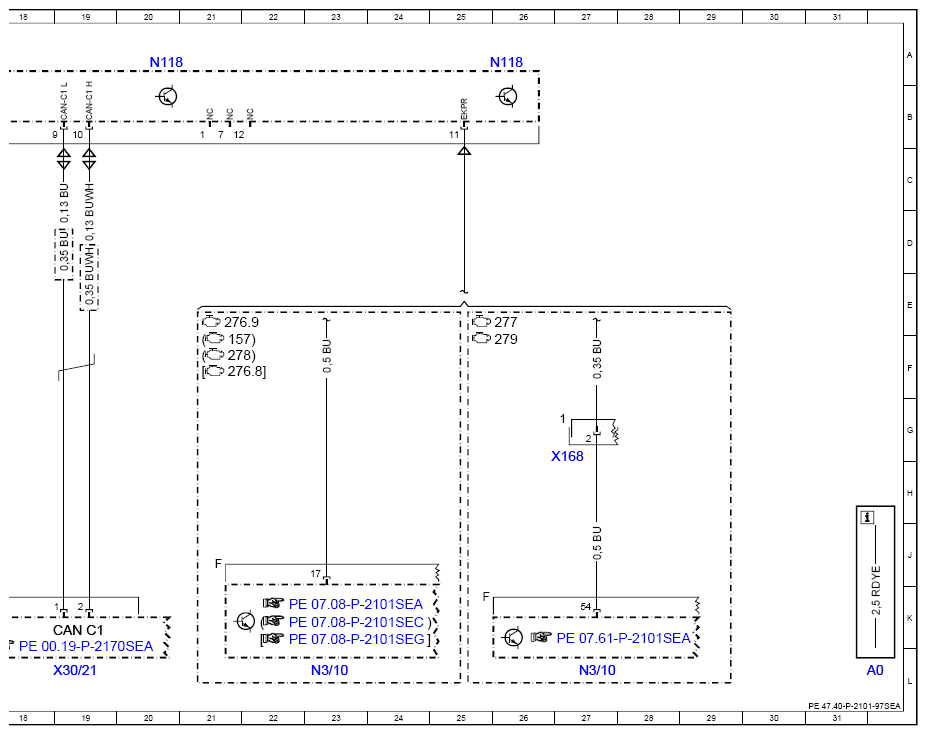

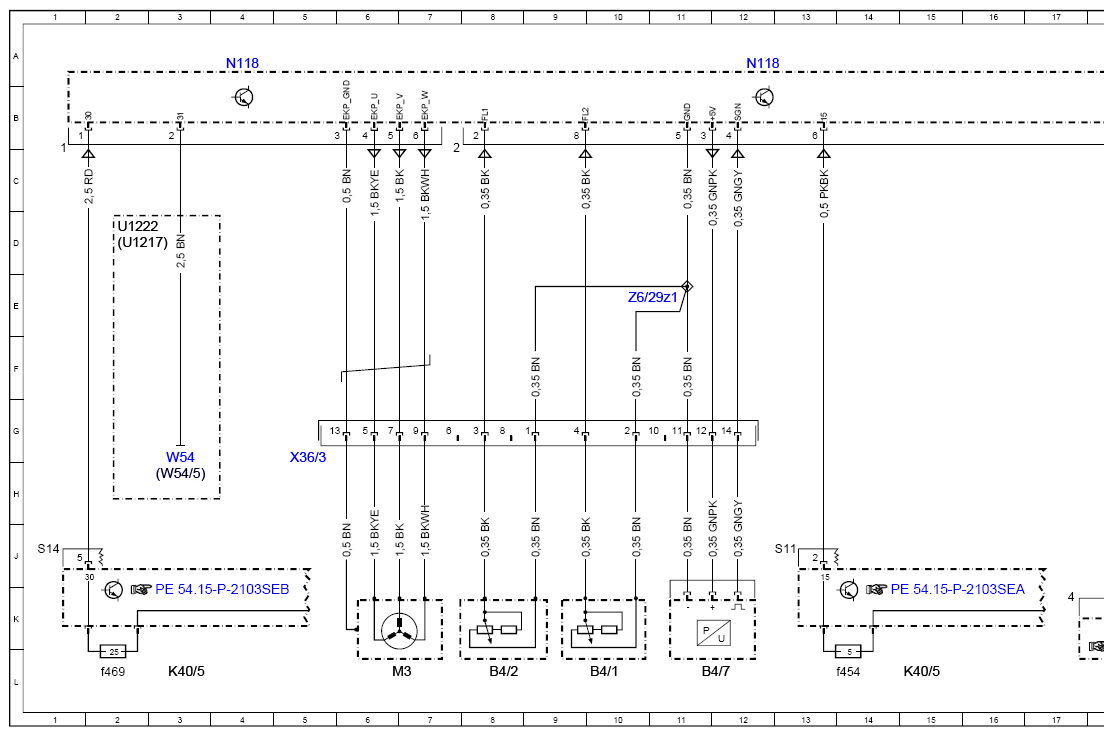

Wiring Diagram For Fuel Pump Control Unit - PE47.40-P-2101-97SEA
Engine 157, 276, 277, 278, 279 in model 222 up to model year 2018 Control unit N118
Engine 157, 278, 279 in model 217 up to model year 2018 Control unit N118
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Use of wiring diagrams | 32L |
| B4/1 | Fuel tank fuel level indicator fill level sensor, left | 10L |
| B4/2 | Fuel tank fuel level indicator fill level sensor, right | 8L |
| B4/7 | Fuel pressure sensor | 11L |
| CAN C1 | Drive train CAN | 19K |
| K40/5 | Rear fuse and relay module | 3L |
| K40/5 | Rear fuse and relay module | 15L |
| K40/5f454 | Fuse 454 | 14L |
| K40/5f469 | Fuse 469 | 2L |
| M3 | Fuel pump (FP) | 6L |
| N118 | Fuel pump control unit | 4A |
| N118 | Fuel pump control unit | 12A |
| N118 | Fuel pump control unit | 20A |
| N118 | Fuel pump control unit | 26A |
| N3/10 | ME-SFI [ME] control unit | 23L |
| N3/10 | ME-SFI [ME] control unit | 27L |
| U1217 | Valid for model series 217 | 2D |
| U1222 | Valid for model series 222 | 2D |
| W54 | Right rear wheel well ground point | 3G |
| W54/5 | Right rear wheel well ground point | 3H |
| X168 | ME-SFI [ME]/CDI control unit vehicle interior wiring harness electrical connector | 27H |
| X30/21 | Drive train CAN (CAN C1) potential distributor electrical connector | 19L |
| X36/3 | Fuel pump harness electrical connector | 5H |
| Z6/29z1 | Connector sleeve, ground connection for fuel pump | 11E |
