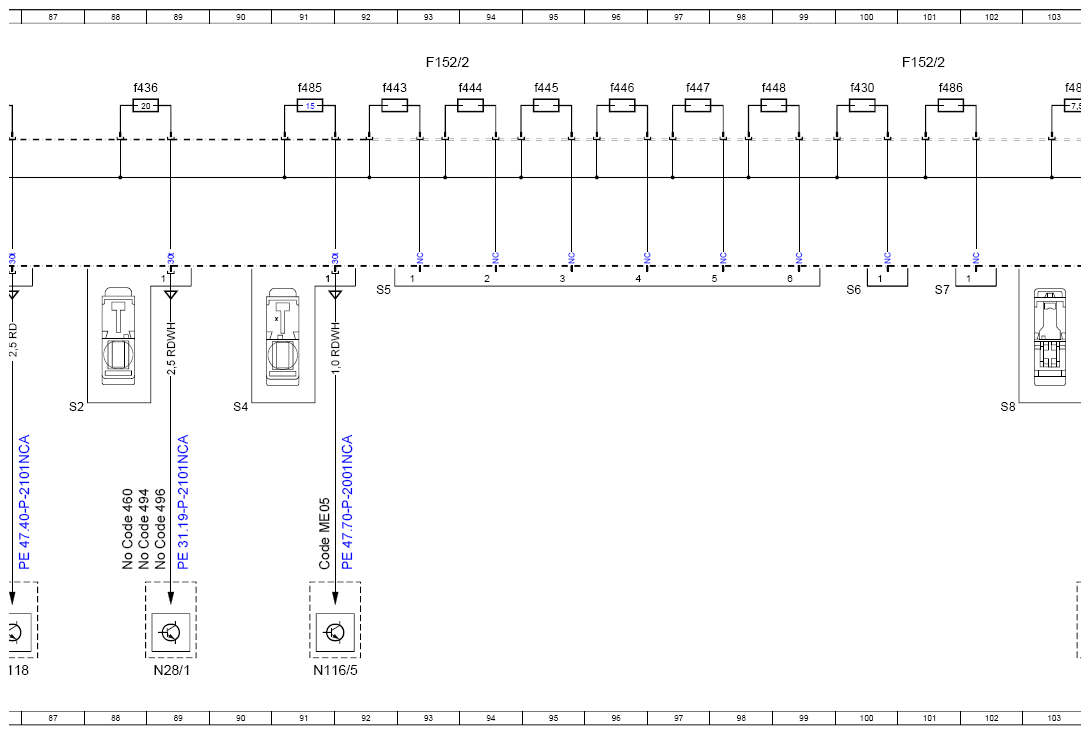

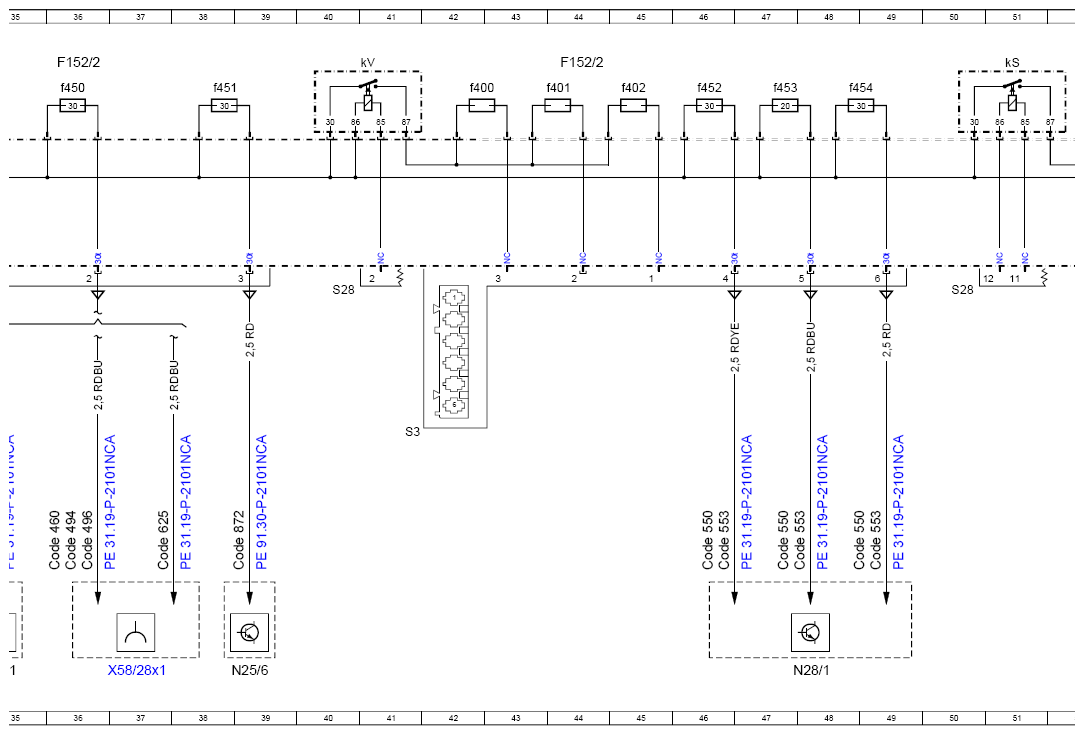

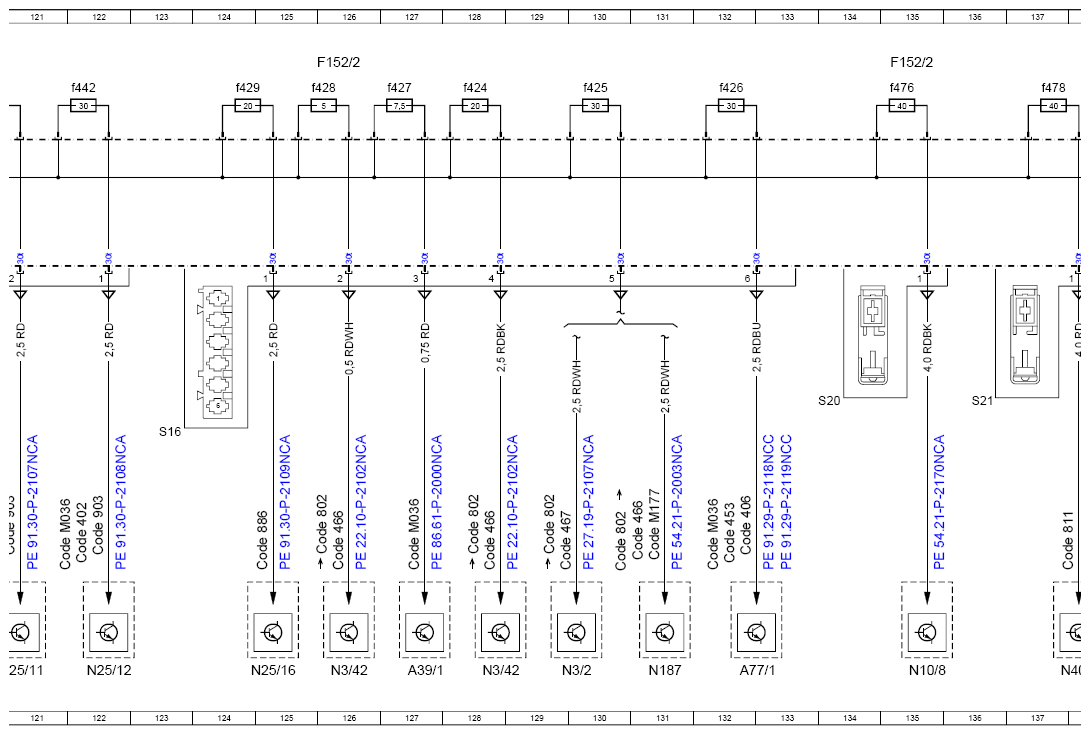

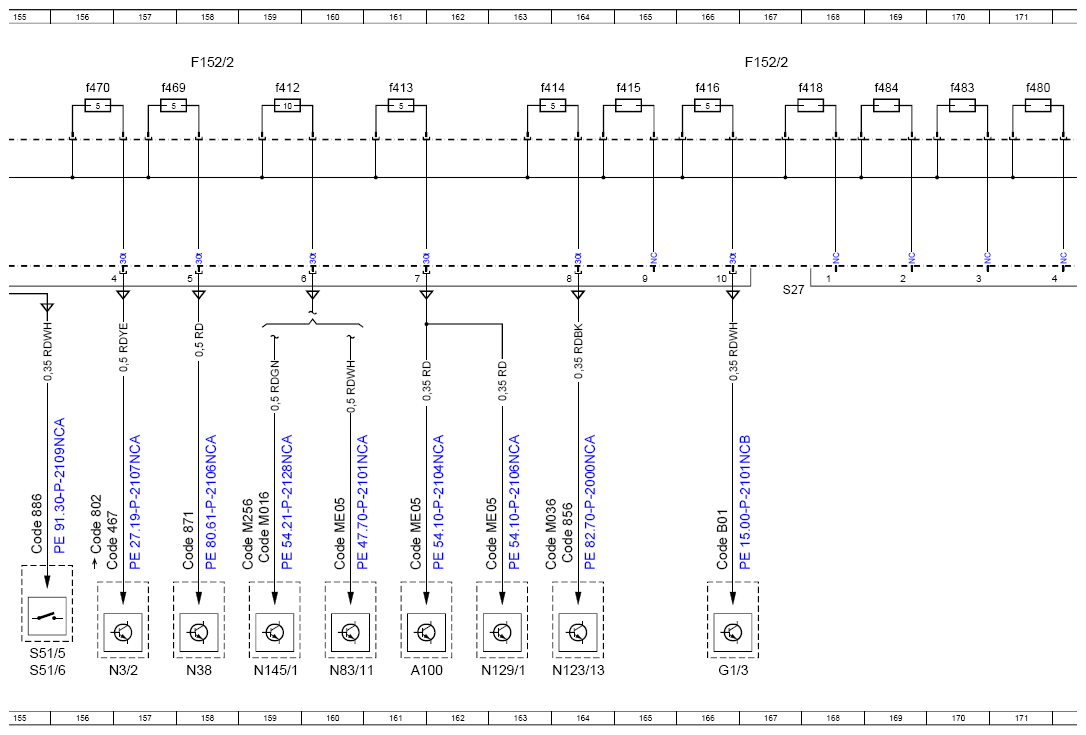

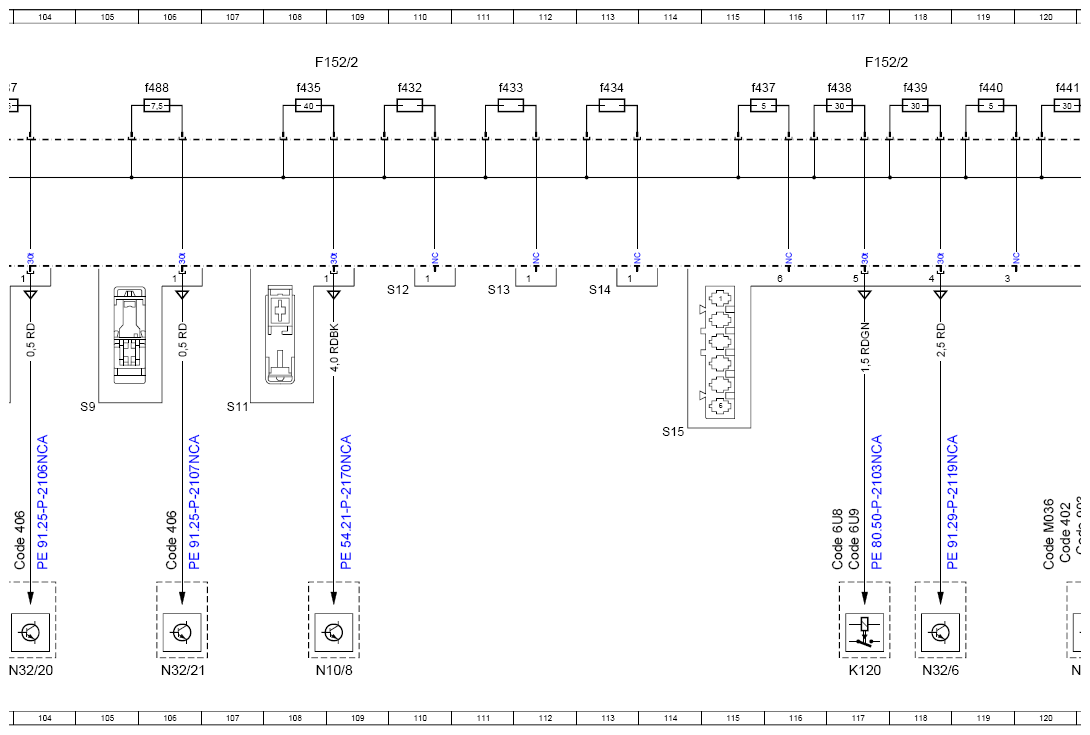

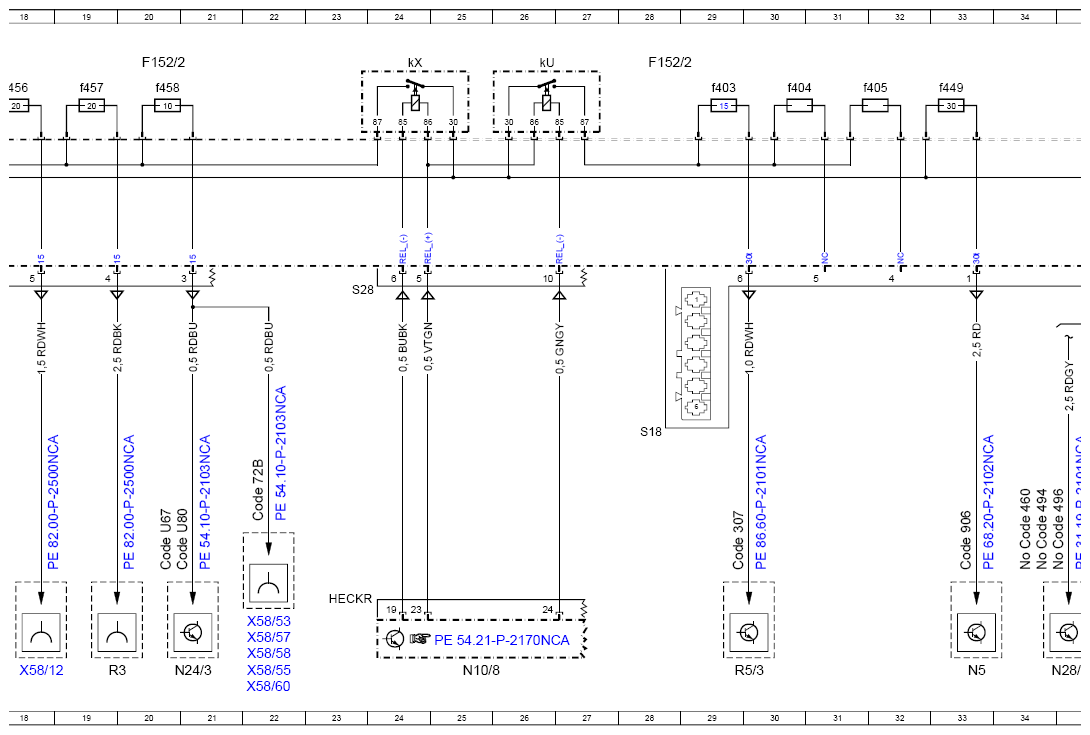

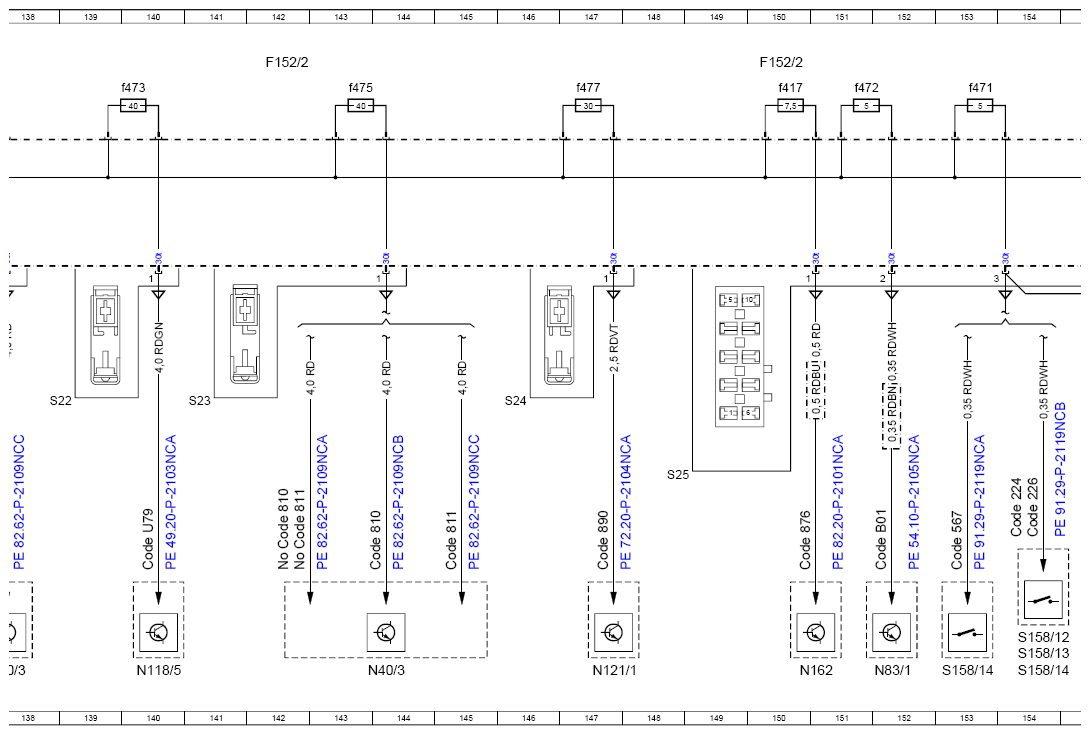

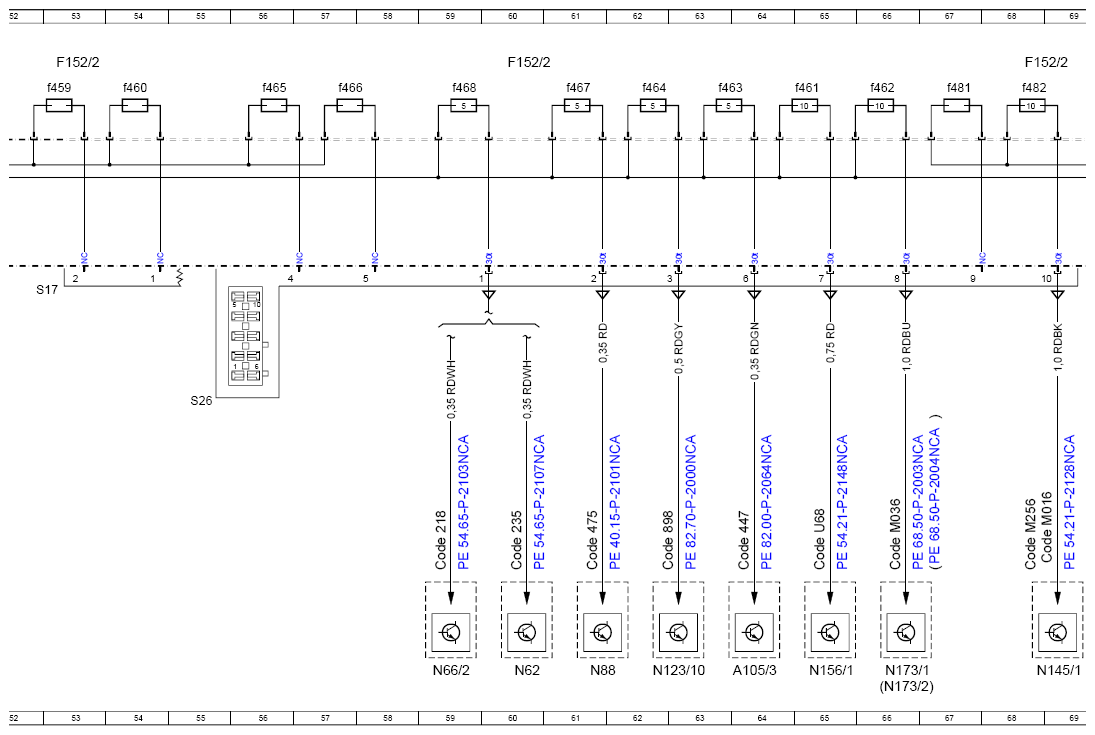

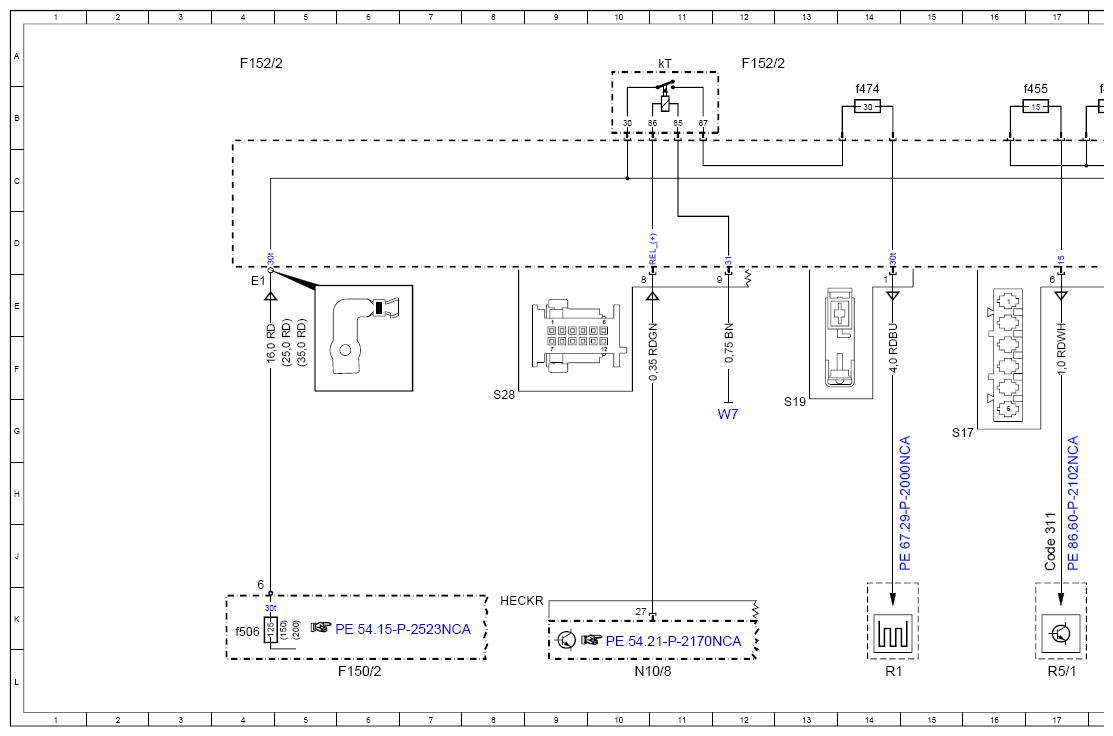

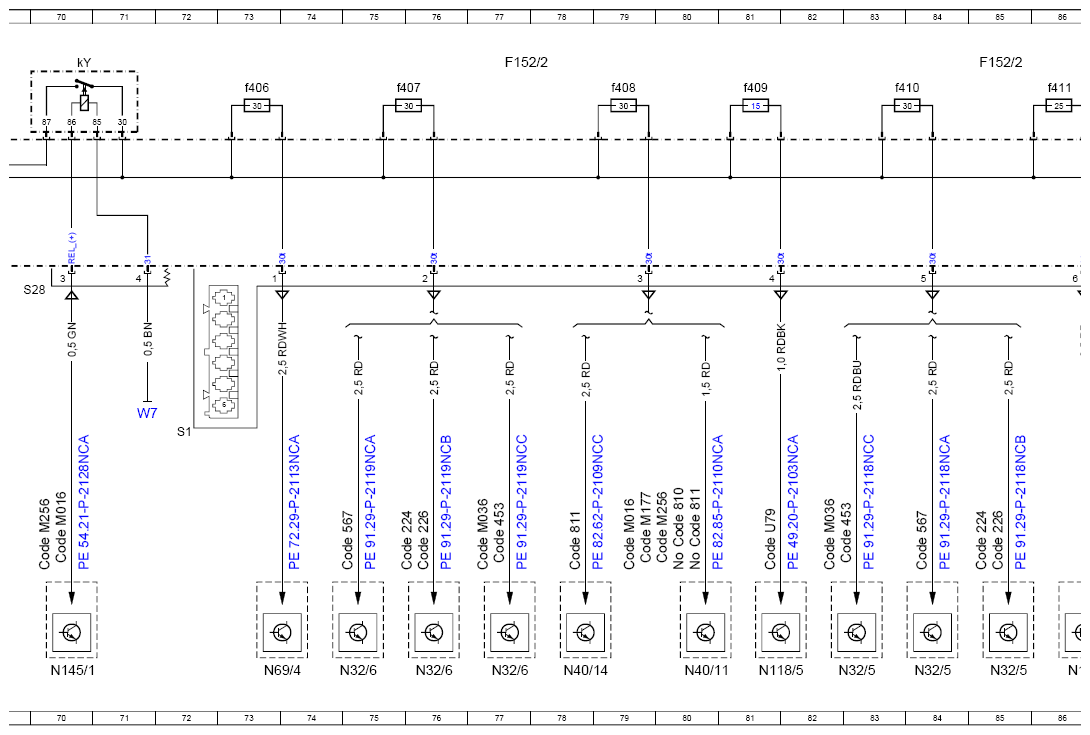

Wiring Diagram For Rear Fuse And Relay Module - PE54.15-P-2112-97NCA
Model 167
Module F152/2
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Use of wiring diagrams | 210L |
| A100 | High-voltage battery module | 161L |
| A105/3 | Touchscreen | 64L |
| A39/1 | Rear backrest refrigerator box | 127L |
| A77/1 | Multicontour seat pneumatic pump | 132L |
| Code 218 | Backup camera | 59J |
| Code 224 | Design rear individual seats | 76J |
| Code 224 | Design rear individual seats | 85J |
| Code 224 | Design rear individual seats | 154J |
| Code 226 | 7-seater with 3rd seat row | 76J |
| Code 226 | 7-seater with 3rd seat row | 85J |
| Code 226 | 7-seater with 3rd seat row | 154J |
| Code 235 | Active Parking Assist with PARKTRONIC | 60J |
| Code 307 | Temperature-controlled cup holder in rear passenger compartment | 30J |
| Code 311 | Temperature-controlled cup holder | 17J |
| Code 402 | Rear comfort seats, incl. seat heating and seat ventilation | 120J |
| Code 402 | Rear comfort seats, incl. seat heating and seat ventilation | 122J |
| Code 406 | Multicontour seats in rear | 106J |
| Code 406 | Multicontour seats in rear | 104J |
| Code 406 | Multicontour seats in rear | 132J |
| Code 447 | Touchscreen in rear passenger compartment (rear touchscreen) | 64J |
| Code 453 | Rear reclining seats | 77J |
| Code 453 | Rear reclining seats | 83J |
| Code 453 | Rear reclining seats | 132J |
| Code 460 | Canada version | 34J |
| Code 460 | Canada version | 36J |
| Code 460 | Canada version | 88J |
| Code 466 | Active engine mount | 126J |
| Code 466 | Active engine mount | 128J |
| Code 466 | Active engine mount | 131J |
| Code 467 | Electronic locking differential | 130J |
| Code 467 | Electronic locking differential | 157J |
| Code 475 | Tire pressure monitor | 61J |
| Code 494 | USA version | 34J |
| Code 494 | USA version | 36J |
| Code 494 | USA version | 89J |
| Code 496 | Mexico version | 35J |
| Code 496 | Mexico version | 36J |
| Code 496 | Mexico version | 89J |
| Code 550 | Trailer hitch | 46J |
| Code 550 | Trailer hitch | 47J |
| Code 550 | Trailer hitch | 49J |
| Code 553 | Trailer maneuvering assistant | 46J |
| Code 553 | Trailer maneuvering assistant | 48J |
| Code 553 | Trailer maneuvering assistant | 49J |
| Code 567 | Vario rear bench seat | 75J |
| Code 567 | Vario rear bench seat | 84J |
| Code 567 | Vario rear bench seat | 153J |
| Code 625 | Australia version | 37J |
| Code 6U8 | POSITIONING AND TRACKING SYSTEM | 117J |
| Code 6U9 | Positioning and tracking system subharness pre-installation | 117J |
| Code 72B | Additional USB interfaces | 22H |
| Code 802 | YoM 21/1 | 126J |
| Code 802 | YoM 21/1 | 128J |
| Code 802 | YoM 21/1 | 129J |
| Code 802 | YoM 21/1 | 130J |
| Code 802 | YoM 21/1 | 156J |
| Code 810 | Sound system | 80J |
| Code 810 | Sound system | 142J |
| Code 810 | Sound system | 144J |
| Code 811 | Advanced sound system | 78J |
| Code 811 | Advanced sound system | 80J |
| Code 811 | Advanced sound system | 142J |
| Code 811 | Advanced sound system | 138J |
| Code 811 | Advanced sound system | 145J |
| Code 856 | Business telephony in rear passenger compartment | 164J |
| Code 871 | HANDS-FREE ACCESS | 158J |
| Code 872 | Seat heater in rear passenger compartment | 39J |
| Code 876 | Interior lights package | 150J |
| Code 886 | Seat heating for 3rd seat row | 125J |
| Code 886 | Seat heating for 3rd seat row | 155J |
| Code 890 | EASY-PACK liftgate | 147J |
| Code 898 | Wireless charging in rear passenger compartment | 63J |
| Code 903 | Seat heater Plus for outer rear seats | 121J |
| Code 903 | Seat heater Plus for outer rear seats | 122J |
| Code 906 | Front armrest heater | 33J |
| Code B01 | 48V technology | 152J |
| Code B01 | 48V technology | 166J |
| Code M016 | Uprated high-performance engine | 69J |
| Code M016 | Uprated high-performance engine | 70J |
| Code M016 | Uprated high-performance engine | 79J |
| Code M016 | Uprated high-performance engine | 159J |
| Code M036 | Maybach version | 66J |
| Code M036 | Maybach version | 77J |
| Code M036 | Maybach version | 82J |
| Code M036 | Maybach version | 120J |
| Code M036 | Maybach version | 122J |
| Code M036 | Maybach version | 132J |
| Code M036 | Maybach version | 127J |
| Code M036 | Maybach version | 164J |
| Code M177 | V8 SPARK-IGNITION ENGINE M177 - AMG | 79J |
| Code M177 | V8 SPARK-IGNITION ENGINE M177 - AMG | 131J |
| Code M256 | 6-CYLINDER INLINE SPARK-IGNITION ENGINE M256 | 68J |
| Code M256 | 6-CYLINDER INLINE SPARK-IGNITION ENGINE M256 | 70J |
| Code M256 | 6-CYLINDER INLINE SPARK-IGNITION ENGINE M256 | 80J |
| Code M256 | 6-CYLINDER INLINE SPARK-IGNITION ENGINE M256 | 159J |
| Code ME05 | HYBRID DRIVE 80 KW VARIANT (INCLUDING PLUGIN) | 91J |
| Code ME05 | HYBRID DRIVE 80 KW VARIANT (INCLUDING PLUGIN) | 160J |
| Code ME05 | HYBRID DRIVE 80 KW VARIANT (INCLUDING PLUGIN) | 161J |
| Code ME05 | HYBRID DRIVE 80 KW VARIANT (INCLUDING PLUGIN) | 163J |
| Code U67 | 230 volt socket in interior compartment | 20J |
| Code U68 | Active engine sound generator | 65J |
| Code U79 | BLUETEC (SCR) diesel exhaust treatment Generation 3 | 81J |
| Code U79 | BLUETEC (SCR) diesel exhaust treatment Generation 3 | 140J |
| Code U80 | 115 V socket | 21J |
| F150/2 | Vehicle interior prefuse box | 6L |
| F150/2f506 | Electrical fuse 506 | 4K |

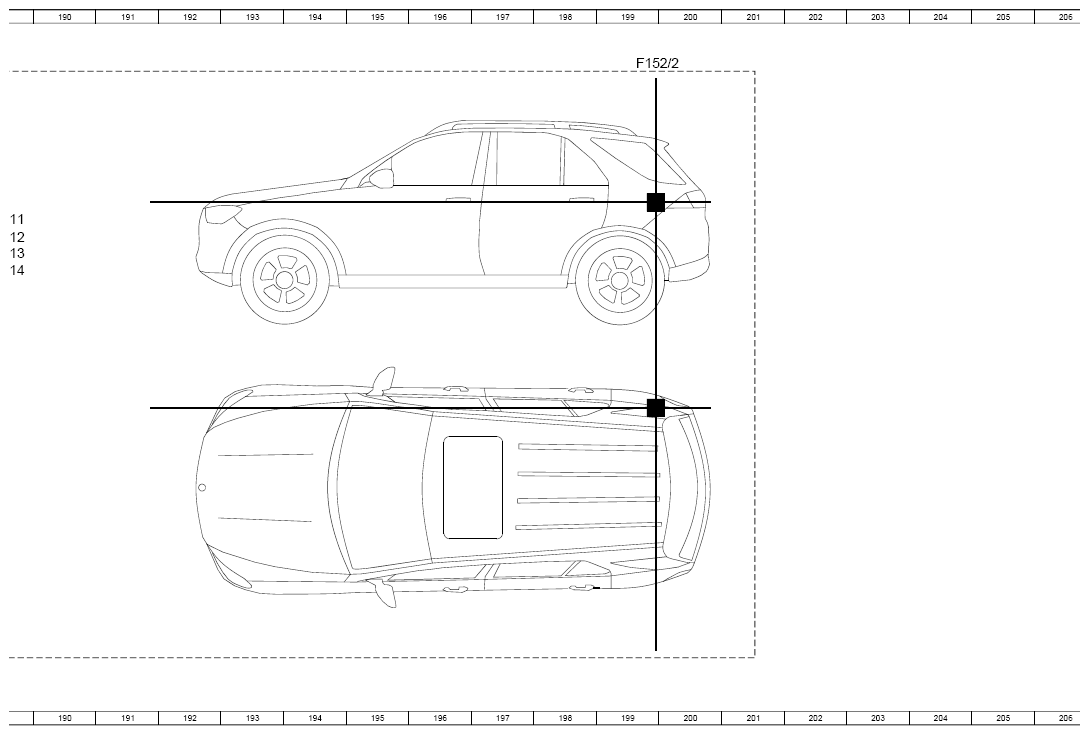

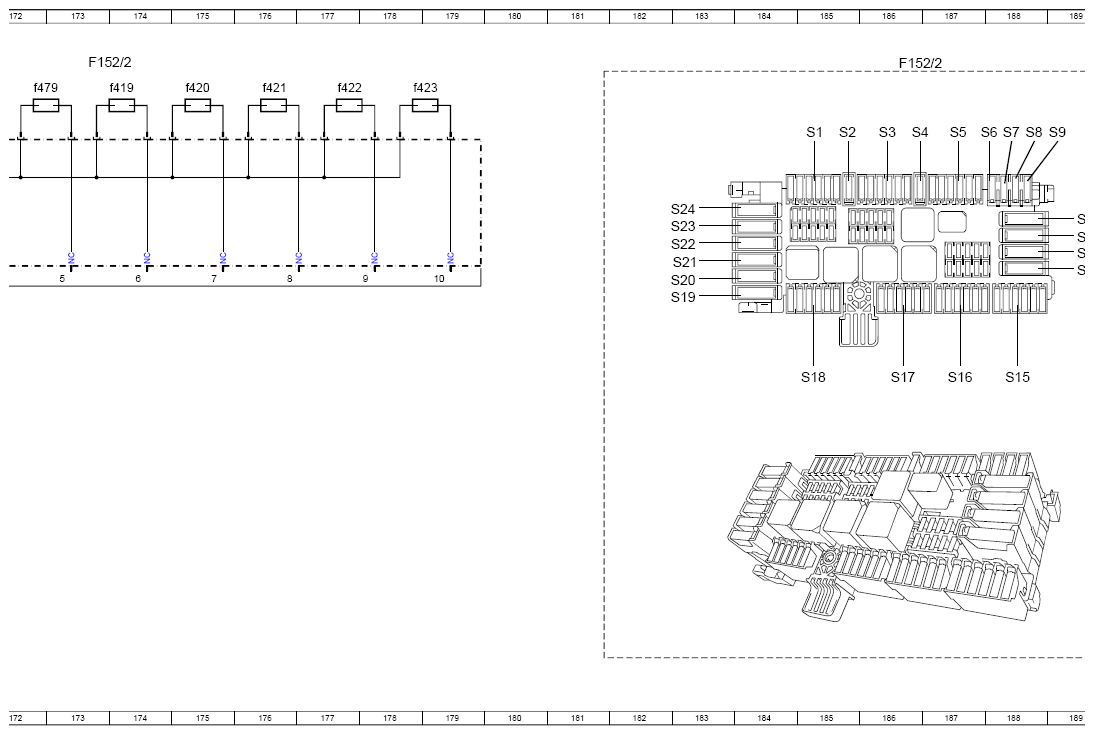

| F152/2 | Rear fuse and relay module | 4A |
| F152/2 | Rear fuse and relay module | 12A |
| F152/2 | Rear fuse and relay module | 20A |
| F152/2 | Rear fuse and relay module | 28A |
| F152/2 | Rear fuse and relay module | 36A |
| F152/2 | Rear fuse and relay module | 44A |
| F152/2 | Rear fuse and relay module | 53A |
| F152/2 | Rear fuse and relay module | 60A |
| F152/2 | Rear fuse and relay module | 68A |
| F152/2 | Rear fuse and relay module | 93A |
| F152/2 | Rear fuse and relay module | 101A |
| F152/2 | Rear fuse and relay module | 77A |
| F152/2 | Rear fuse and relay module | 85A |
| F152/2 | Rear fuse and relay module | 173A |
| F152/2 | Rear fuse and relay module | 108A |
| F152/2 | Rear fuse and relay module | 117A |
| F152/2 | Rear fuse and relay module | 135A |
| F152/2 | Rear fuse and relay module | 142A |
| F152/2 | Rear fuse and relay module | 158A |
| F152/2 | Rear fuse and relay module | 150A |
| F152/2 | Rear fuse and relay module | 167A |
| F152/2 | Rear fuse and relay module | 126A |
| F152/2 | Rear fuse and relay module | 186A |
| F152/2 | Rear fuse and relay module | 199A |
| F152/2f400 | Fuse 400 | 42B |
| F152/2f401 | Fuse 401 | 44B |
| F152/2f402 | Fuse 402 | 45B |
| F152/2f403 | Fuse 403 | 29B |
| F152/2f404 | Fuse 404 | 30B |
| F152/2f405 | Fuse 405 | 32B |
| F152/2f406 | Fuse 406 | 73B |
| F152/2f407 | Fuse 407 | 75B |
| F152/2f408 | Fuse 408 | 79B |
| F152/2f409 | Fuse 409 | 81B |
| F152/2f410 | Fuse 410 | 83B |
| F152/2f411 | Fuse 411 | 86B |
| F152/2f412 | Fuse 412 | 159B |
| F152/2f413 | Fuse 413 | 161B |
| F152/2f414 | Fuse 414 | 163B |
| F152/2f415 | Fuse 415 | 165B |
| F152/2f416 | Fuse 416 | 166B |
| F152/2f417 | Fuse 417 | 150B |
| F152/2f418 | Fuse 418 | 168B |
| F152/2f419 | Fuse 419 | 174B |
| F152/2f420 | Fuse 420 | 175B |
| F152/2f421 | Fuse 421 | 176B |
| F152/2f422 | Fuse 422 | 177B |
| F152/2f423 | Fuse 423 | 178B |
| F152/2f424 | Fuse 424 | 128B |
| F152/2f425 | Fuse 425 | 130B |
| F152/2f426 | Fuse 426 | 132B |
| F152/2f427 | Fuse 427 | 127B |
| F152/2f428 | Fuse 428 | 125B |
| F152/2f429 | Fuse 429 | 124B |
| F152/2f430 | Fuse 430 | 100B |
| F152/2f432 | Fuse 432 | 110B |
| F152/2f433 | Fuse 433 | 111B |
| F152/2f434 | Fuse 434 | 113B |
| F152/2f435 | Fuse 435 | 108B |
| F152/2f436 | Fuse 436 | 88B |
| F152/2f437 | Fuse 437 | 115B |
| F152/2f438 | Fuse 438 | 117B |
| F152/2f439 | Fuse 439 | 118B |
| F152/2f440 | Fuse 440 | 119B |
| F152/2f441 | Fuse 441 | 120B |
| F152/2f442 | Fuse 442 | 122B |
| F152/2f443 | Fuse 443 | 92B |
| F152/2f444 | Fuse 444 | 94B |
| F152/2f445 | Fuse 445 | 95B |
| F152/2f446 | Fuse 446 | 96B |
| F152/2f447 | Fuse 447 | 97B |
| F152/2f448 | Fuse 448 | 98B |
| F152/2f449 | Fuse 449 | 33B |
| F152/2f450 | Fuse 450 | 36B |
| F152/2f451 | Fuse 451 | 38B |
| F152/2f452 | Fuse 452 | 46B |
| F152/2f453 | Fuse 453 | 47B |
| F152/2f454 | Fuse 454 | 48B |
| F152/2f455 | Fuse 455 | 17B |
| F152/2f456 | Fuse 456 | 18B |
| F152/2f457 | Fuse 457 | 19B |
| F152/2f458 | Fuse 458 | 20B |
| F152/2f459 | Fuse 459 | 53B |
| F152/2f460 | Fuse 460 | 54B |
| F152/2f461 | Fuse 461 | 65B |
| F152/2f462 | Fuse 462 | 66B |
| F152/2f463 | Fuse 463 | 63B |
| F152/2f464 | Fuse 464 | 62B |
| F152/2f465 | Fuse 465 | 56B |
| F152/2f466 | Fuse 466 | 57B |
| F152/2f467 | Fuse 467 | 61B |
| F152/2f468 | Fuse 468 | 59B |
| F152/2f469 | Fuse 469 | 157B |
| F152/2f470 | Fuse 470 | 156B |
| F152/2f471 | Fuse 471 | 153B |
| F152/2f472 | Fuse 472 | 151B |
| F152/2f473 | Fuse 473 | 140B |
| F152/2f474 | Fuse 474 | 14B |
| F152/2f475 | Fuse 475 | 143B |
| F152/2f476 | Fuse 476 | 135B |
| F152/2f477 | Fuse 477 | 147B |
| F152/2f478 | Fuse 478 | 137B |
| F152/2f479 | Fuse 479 | 172B |
| F152/2f480 | Fuse 480 | 171B |
| F152/2f481 | Fuse 481 | 67B |
| F152/2f482 | Fuse 482 | 68B |
| F152/2f483 | Fuse 483 | 170B |
| F152/2f484 | Fuse 484 | 169B |
| F152/2f485 | Fuse 485 | 91B |
| F152/2f486 | Fuse 486 | 101B |
| F152/2f487 | Fuse 487 | 103B |
| F152/2f488 | Fuse 488 | 106B |
| F152/2kS | Backup relay | 51A |
| F152/2kT | Heated rear window relay | 11A |
| F152/2kU | Rear cup holder relay | 26A |
| F152/2kV | Backup relay | 41A |
| F152/2kX | Power outlet relay | 24A |
| F152/2kY | Backup relay | 70A |
| G1/3 | 48 V on-board electrical system battery | 166L |
| K120 | Theft detection system horn relay | 117L |
| N10/8 | Rear central control unit | 10L |
| N10/8 | Rear central control unit | 25L |
| N10/8 | Rear central control unit | 108L |
| N10/8 | Rear central control unit | 135L |
| N116/5 | DC/DC converter charger | 91L |
| N118 | Fuel pump control unit | 86L |
| N118/5 | AdBlue® control unit | 81L |
| N118/5 | AdBlue® control unit | 140L |
| N121/1 | Trunk lid/liftgate control control unit | 147L |
| N123/10 | Rear passenger compartment mobile phone cradle control unit | 62L |
| N123/13 | Handset charging control unit | 164L |
| N129/1 | Power electronics control unit | 163L |
| N145/1 | Drive unit control unit | 69L |
| N145/1 | Drive unit control unit | 70L |
| N145/1 | Drive unit control unit | 159L |
| N156/1 | Active engine sound generator control unit | 65L |
| N162 | Ambiance illumination control unit | 150L |
| N173/1 | Left rear passenger compartment side window roller sunblind control unit | 66L |
| N173/2 | Right rear passenger compartment side window roller sunblind control unit | 66L |
| N187 | Engine mount and differential lock control unit | 131L |
| N24/3 | DC/AC converter control unit | 21L |
| N25/11 | Left rear seat heater control unit | 121L |
| N25/12 | Right rear seat heater control unit | 122L |
| N25/16 | 3rd seat row seat heating control unit | 125L |
| N25/6 | Rear seat heaters control unit | 39L |
| N28/1 | Trailer recognition control unit | 35L |
| N28/1 | Trailer recognition control unit | 48L |
| N28/1 | Trailer recognition control unit | 89L |
| N3/2 | Electric differential lock control unit | 130L |
| N3/2 | Electric differential lock control unit | 157L |
| N3/42 | Active engine mounts control unit | 128L |
| N3/42 | Active engine mounts control unit | 126L |
| N32/20 | Left rear multicontour seat control unit | 104L |
| N32/21 | Right rear multicontour seat control unit | 106L |
| N32/5 | Left rear seat control unit | 85L |
| N32/5 | Left rear seat control unit | 83L |
| N32/5 | Left rear seat control unit | 84L |
| N32/6 | Right rear seat control unit | 77L |
| N32/6 | Right rear seat control unit | 76L |
| N32/6 | Right rear seat control unit | 75L |
| N32/6 | Right rear seat control unit | 118L |
| N38 | Rear switching module | 158L |
| N40/11 | AMG sound system amplifier | 80L |
| N40/14 | Subwoofer amplifier | 78L |
| N40/3 | Sound system amplifier control unit | 138L |
| N40/3 | Sound system amplifier control unit | 144L |
| N5 | Armrest heater control unit | 33L |
| N62 | Parking system control unit | 60L |
| N66/2 | Backup camera control unit | 59L |
| N69/4 | Right rear door control unit | 73L |
| N83/1 | DC/DC converter control unit | 152L |
| N83/11 | Alternating current charger for high-voltage battery | 160L |
| N88 | Tire pressure monitor control unit | 61L |
| R1 | Rear window heater | 14L |
| R3 | Front cigarette lighter with ashtray illumination | 19L |
| R5/1 | Front temperature-controlled cup holder | 17L |
| R5/3 | Rear cup holder | 29L |
| S158/12 | Right 2nd seat row seats switch group | 154K |
| S158/13 | Seats switch group (left load compartment) | 154L |
| S158/14 | Seats switch group (right load compartment) | 154L |
| S158/14 | Seats switch group (right load compartment) | 153L |
| S51/5 | Left 3rd seat row seat heating switch | 155L |
| S51/6 | Right 3rd seat row seat heating switch | 155L |
| W7 | Right wheel house trunk ground point | 12G |
| W7 | Right wheel house trunk ground point | 71G |
| X58/12 | Luggage compartment socket | 18L |
| X58/28x1 | Electronic brake system electrical connector | 37L |
| X58/53 | Rear passenger compartment center console USB port | 22K |
| X58/55 | 2nd seat row center USB port | 22L |
| X58/57 | 3rd seat row left USB port | 22K |
| X58/58 | 3rd seat row right USB port | 22L |
| X58/60 | 3rd seat row center USB port | 22L |
