Wiring Diagram For Engine Mount And Differential Lock Control Unit - PE54.21-P-2003-97NCA
Model 167 as of 6/1/21 with engine 177 with code 466 (Active engine mount)
Control unit N187
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Use of wiring diagrams | 64L |

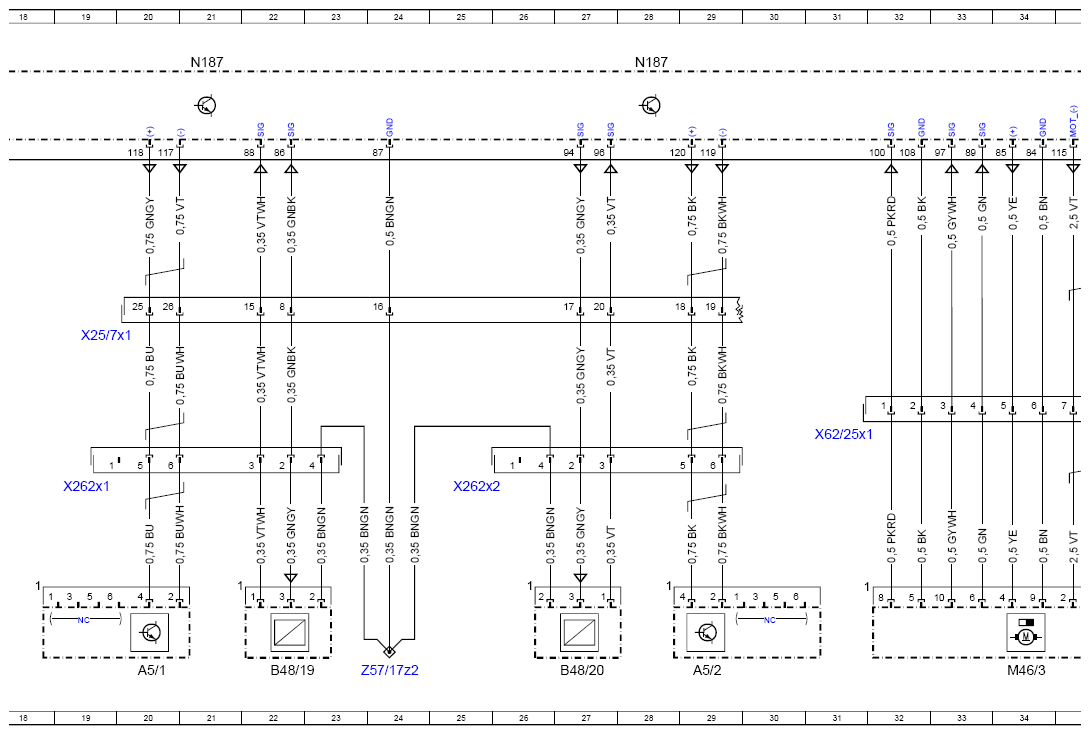

| A5/1 | Left active engine mount actuator | 20L |
| A5/2 | Right active engine mount actuator | 29L |
| B48/19 | Left engine mount acceleration sensor | 22L |
| B48/20 | Right engine mount acceleration sensor | 27L |

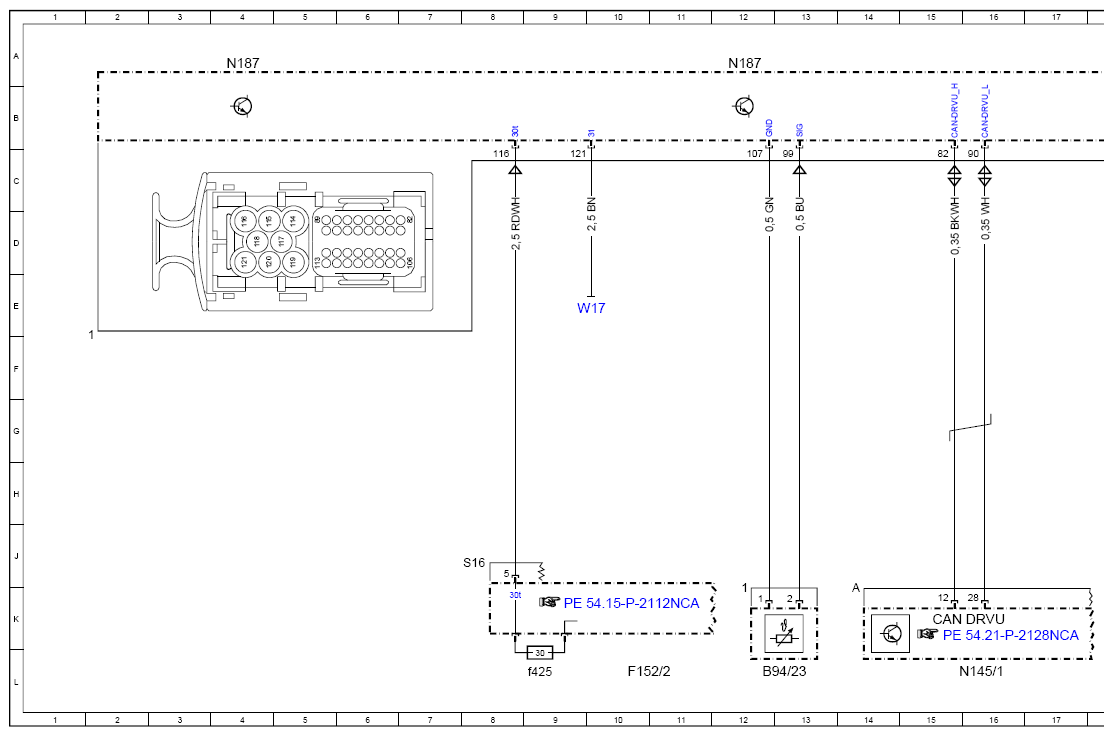

| B94/23 | Electric differential lock temperature sensor | 12L |
| CAN DRVU | CAN for Drive Unit | 15K |
| Code 466 | Active engine mount | - |
| Code M177 | V8 SPARK-IGNITION ENGINE M177 - AMG | - |
| F152/2 | Rear fuse and relay module | 10L |
| F152/2f425 | Fuse 425 | 9L |
| M46/3 | Differential lock actuator | 34L |
| N145/1 | Drive unit control unit | 16L |

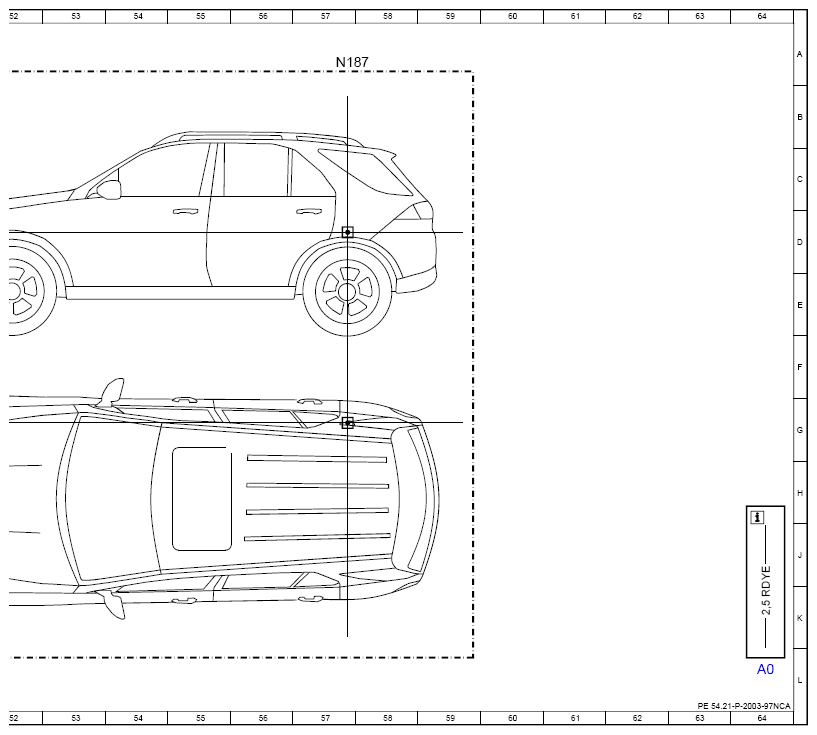

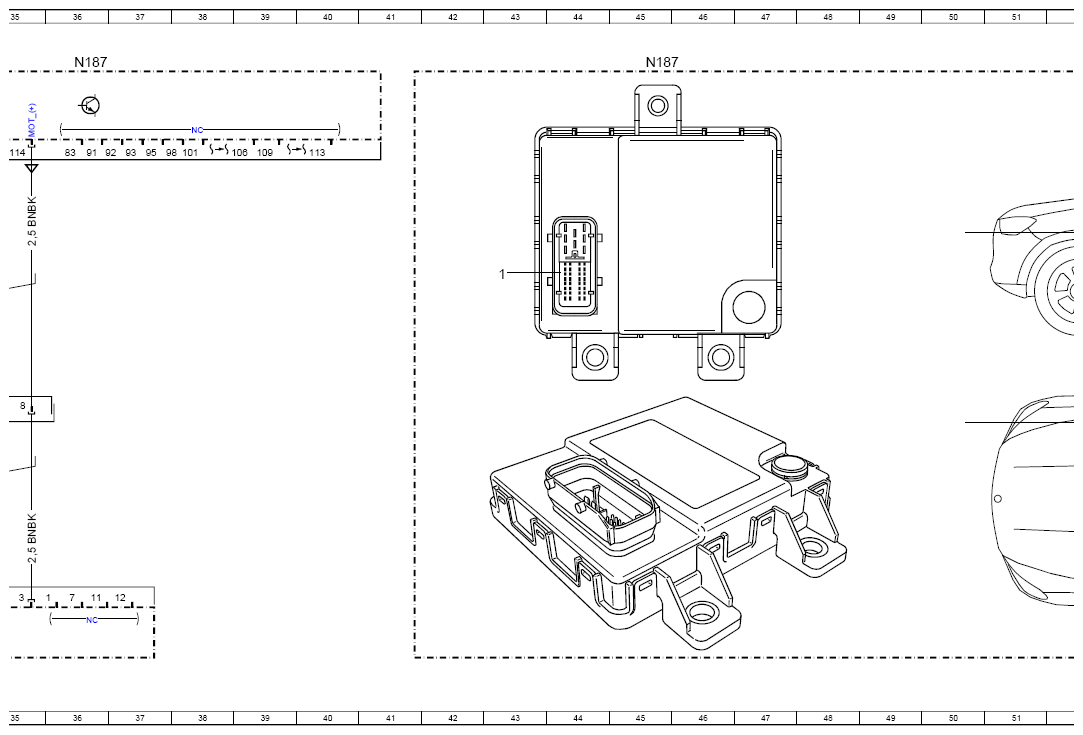

| N187 | Engine mount and differential lock control unit | 4A |
| N187 | Engine mount and differential lock control unit | 45A |
| N187 | Engine mount and differential lock control unit | 57A |
| N187 | Engine mount and differential lock control unit | 12A |
| N187 | Engine mount and differential lock control unit | 21A |
| N187 | Engine mount and differential lock control unit | 28A |
| N187 | Engine mount and differential lock control unit | 36A |
| W17 | Right rear seat ground point | 9E |
| X25/7x1 | Engine compartment/interior wiring harness electrical connector | 19F |
| X262x1 | Active engine mount electrical connector | 19H |
| X262x2 | Active engine mount electrical connector | 25H |
| X62/25x1 | Differential lock electrical connector | 31G |
| Z57/17z2 | Active engine mount end sleeve | 24L |
