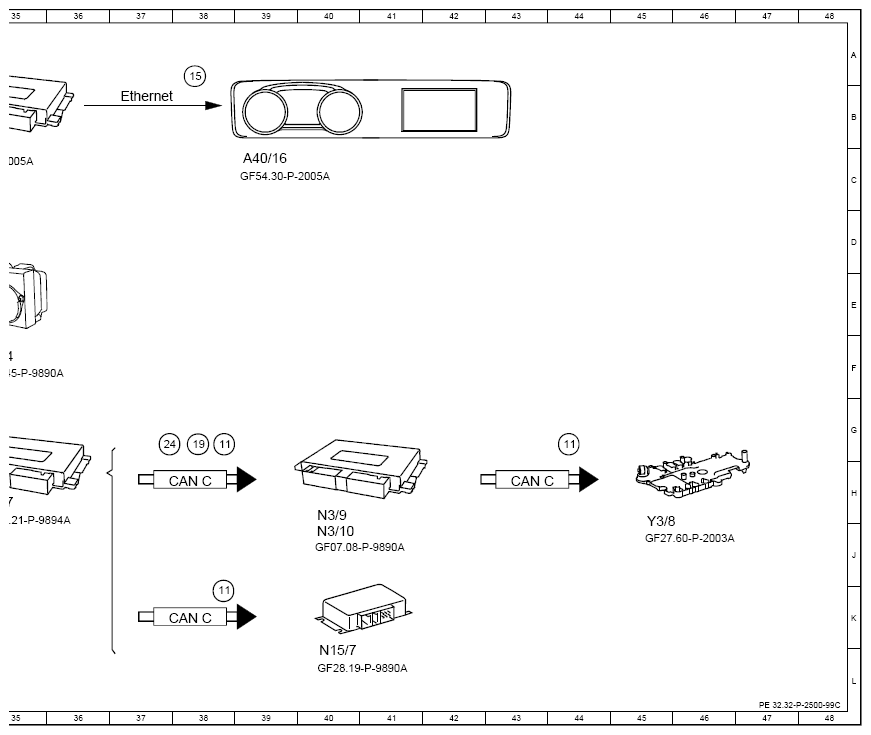

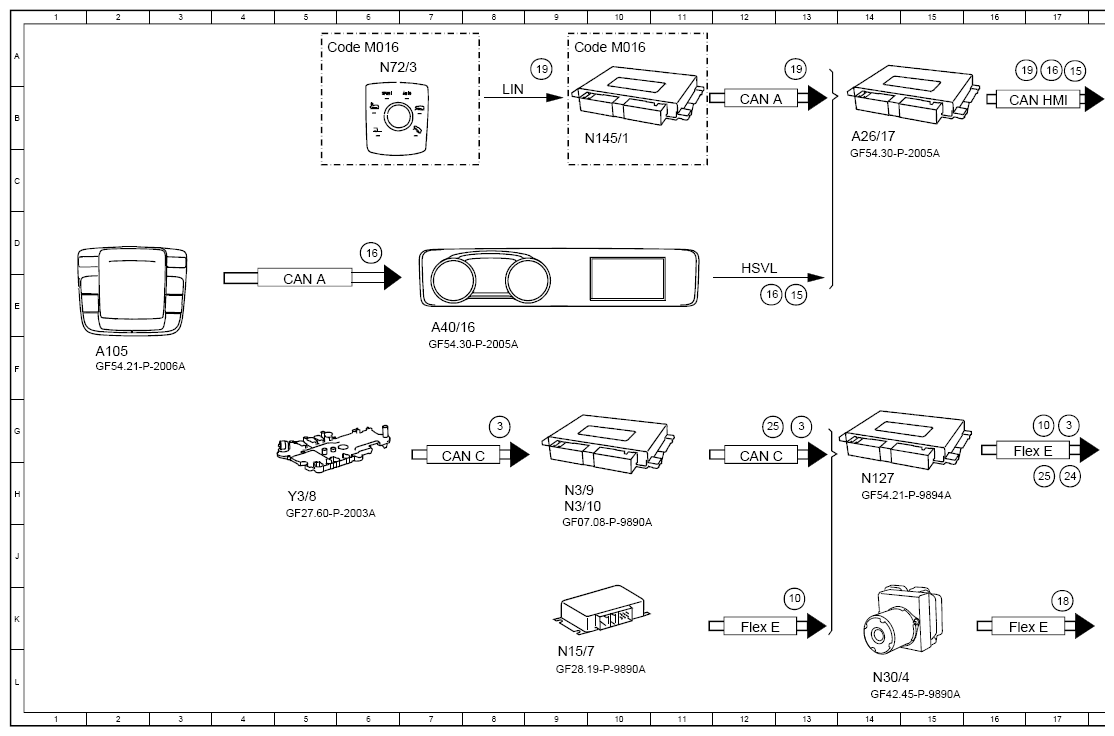

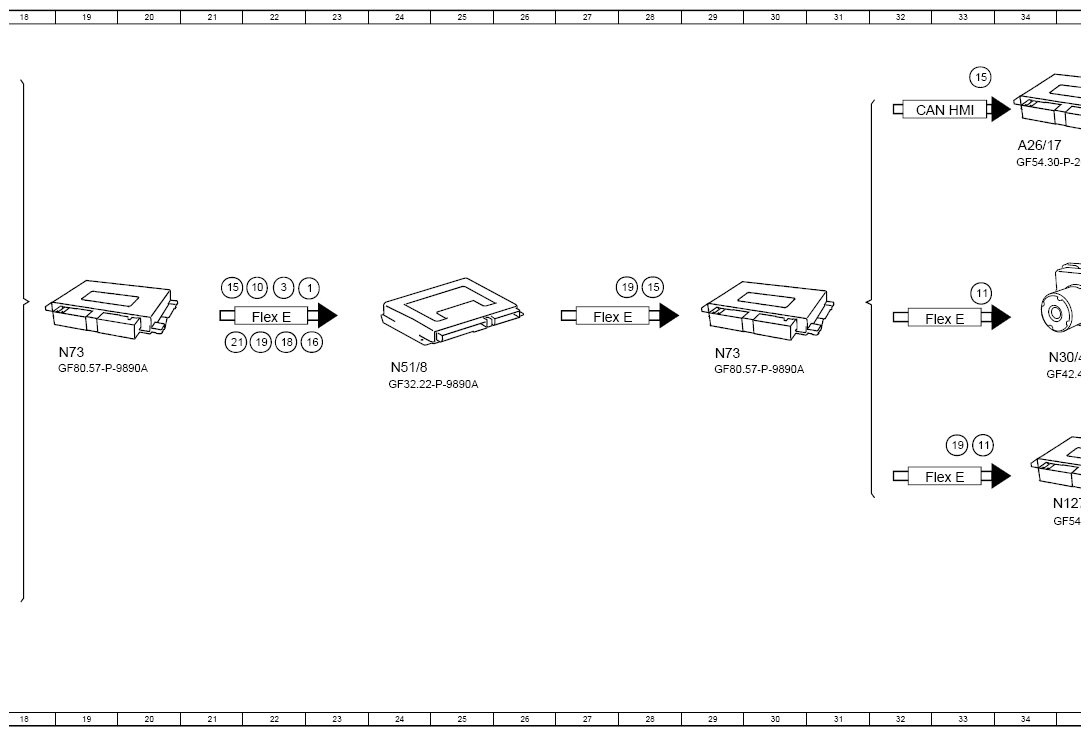

Function Schematic Of Air Suspension - PE32.22-P-2501-97A
Model 167
with code 489 (AIRMATIC Dual Control/semi-active air suspension)
Model 213, 238, 257, 290 as of model year 2021
with code 489 (AIRMATIC Dual Control/semi-active air suspension)
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Circuit 15, status | 23E |
| 10 | Transfer case, status | 13K |
| 10 | Transfer case, status | 17G |
| 10 | Transfer case, status | 22E |
| 11 | Vehicle level, status | 33E |
| 11 | Vehicle level, status | 38K |
| 11 | Vehicle level, status | 38G |
| 11 | Vehicle level, status | 44G |
| 11 | Vehicle level, status | 33G |
| 15 | Gear range, status | 13E |
| 15 | Gear range, status | 17A |
| 15 | Gear range, status | 21E |
| 15 | Gear range, status | 28E |
| 15 | Gear range, status | 38A |
| 15 | Gear range, status | 33A |
| 16 | Vehicle level, status | 6D |
| 16 | Vehicle level, status | 12E |
| 16 | Vehicle level, status | 23F |
| 16 | Vehicle level, status | 17A |
| 18 | Wheel speed, signal | 17K |
| 18 | Wheel speed, signal | 22F |
| 19 | Off-Road package transmission mode controller, status | 9A |
| 19 | Off-Road package transmission mode controller, status | 28E |
| 19 | Off-Road package transmission mode controller, status | 38G |
| 19 | Off-Road package transmission mode controller, status | 22F |
| 19 | Off-Road package transmission mode controller, status | 16A |
| 19 | Off-Road package transmission mode controller, status | 13A |
| 19 | Off-Road package transmission mode controller, status | 33G |
| 21 | Battery voltage, signal | 21F |
| 24 | Drivetrain operational, signal | 17H |
| 24 | Drivetrain operational, signal | 37G |
| 25 | Engine running, signal | 12G |
| 25 | Engine running, signal | 17H |
| 3 | Transmission control, status | 8G |
| 3 | Transmission control, status | 13G |
| 3 | Transmission control, status | 17G |
| 3 | Transmission control, status | 22E |
| A105 | Touchpad/lower control panel | 2F |
| A26/17 | Head unit | 14B |
| A26/17 | Head unit | 34C |
| A40/16 | Head unit/instrument cluster display cluster | 7E |
| A40/16 | Head unit/instrument cluster display cluster | 39C |
| CAN A | Telematics CAN | 12B |
| CAN A | Telematics CAN | 5E |
| CAN C | Engine CAN | 12G |
| CAN C | Engine CAN | 7G |
| CAN C | Engine CAN | 38H |
| CAN C | Engine CAN | 43H |
| CAN C | Engine CAN | 38K |
| CAN HMI | User interface CAN | 33B |
| CAN HMI | User interface CAN | 17B |
| Code M016 | Uprated high-performance engine | 5A |
| Code M016 | Uprated high-performance engine | 9A |
| Ethernet | Ethernet | 37B |
| Flex E | Chassis FlexRay | 22E |
| Flex E | Chassis FlexRay | 16K |
| Flex E | Chassis FlexRay | 16G |
| Flex E | Chassis FlexRay | 33H |
| Flex E | Chassis FlexRay | 27E |
| Flex E | Chassis FlexRay | 33E |
| Flex E | Chassis FlexRay | 12K |
| HSVL | High-speed video link | 12D |
| LIN | Local Interconnect Network | 8B |
| N127 | Drivetrain control unit | 14H |
| N127 | Drivetrain control unit | 35H |
| N145/1 | Drive unit control unit | 10B |
| N15/7 | Transfer case control unit | 9L |
| N15/7 | Transfer case control unit | 40L |
| N3/10 | ME-SFI [ME] control unit | 9H |
| N3/10 | ME-SFI [ME] control unit | 40J |
| N3/9 | CDI control unit | 9H |
| N3/9 | CDI control unit | 40H |
| N30/4 | Electronic Stability Program (ESP®) control unit | 14L |
| N30/4 | Electronic Stability Program (ESP®) control unit | 35F |
| N51/8 | Active suspension and damping system control unit | 24F |
| N72/3 | Off-Road operating panel control unit | 6A |
| N73 | Electronic ignition switch control unit | 19F |
| N73 | Electronic ignition switch control unit | 29F |
| Y3/8 | Fully integrated transmission control controller unit | 5H |
| Y3/8 | Fully integrated transmission control controller unit | 45J |
