Remove/Install Trim Piece On Roof Frame At Front - AR88.85-P-0001LWR
WARNING: This page does not describe the selected car, but rather 13 other vehicles, including the 2023 Mercedes-Benz C43 AMG, 2022 Mercedes-Benz C43 AMG, 2021 Mercedes-Benz C43 AMG, 2020 Mercedes-Benz C43 AMG, and 2019 Mercedes-Benz C43 AMG. However, it is still accessible from the selected car via links, so may be relevant.
Model 205.4
except code 288 (Draft stop for convertible)
Model 238.4
except code 288 (Draft stop for convertible)

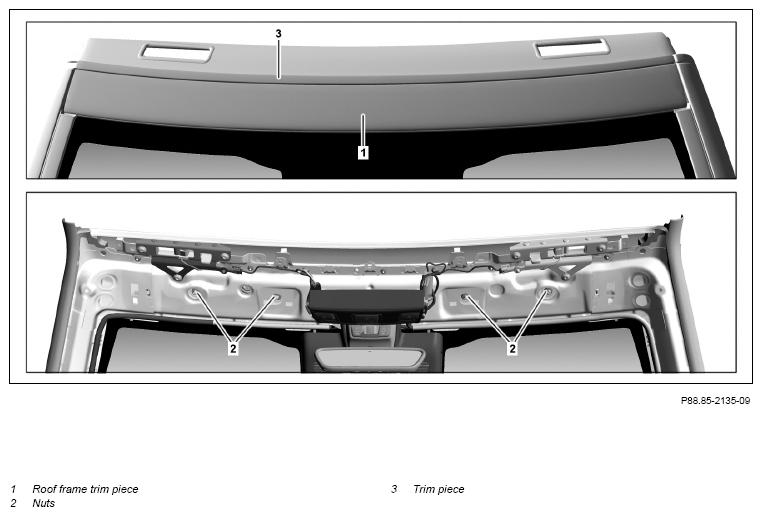

Shown on model 205.4
| Remove | |||
| 1 | Remove A-pillar paneling | AR68.30-P-4050LW | |
| 2 | Unscrew nuts (2) on roof frame trim piece (1) | ||
| 3 | Remove roof frame trim piece (1) | ||
| Install | |||
| 4 | Glue trim piece (3) to new roof frame trim piece (1) | When replacing roof frame trim piece (1). | |
| 5 | Check seals o bolt on roof frame trim piece (1) | When reusing removed roof frame trim piece (1). If damaged: ↓ Replace seals. |
|
| 6 | Position roof frame trim piece (1), center and tighten nuts (2) | ||
| 7 | Install A-pillar paneling | AR68.30-P-4050LW |
