Remove/Install Rear Folding Backrest - AR91.12-P-1721LWR
WARNING: This page does not describe the selected car, but rather 13 other vehicles, including the 2023 Mercedes-Benz C43 AMG, 2022 Mercedes-Benz C43 AMG, 2021 Mercedes-Benz C43 AMG, 2020 Mercedes-Benz C43 AMG, and 2019 Mercedes-Benz C43 AMG. However, it is still accessible from the selected car via links, so may be relevant.
Model 205.4
Model 238.4
MODIFICATION NOTES
| 14.06.2017 | "Remove lock washer" added. | Step 4 |

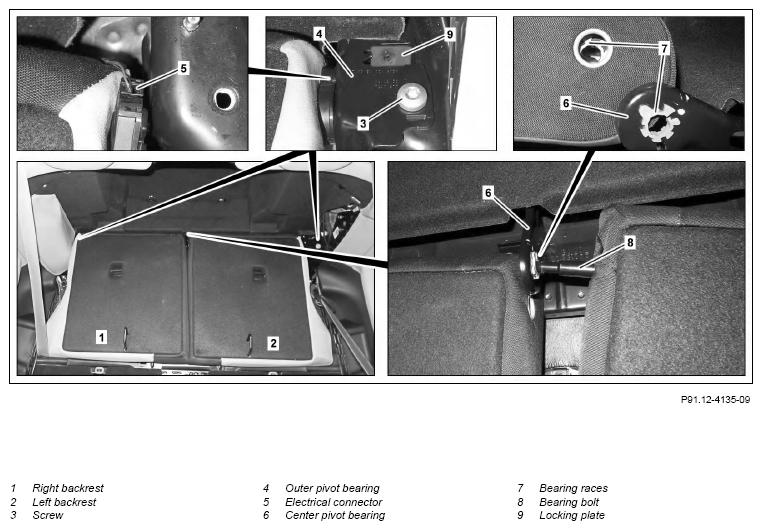

Shown on model 205.4
| Remove/install | |||
| 1 | Remove left or right seat side bolster | AR91.12-P-1711LWR | |
| 2 | Release left backrest (2) and right backrest (1) and fold forwards | ||
| 3 | Remove screw/bolt (3) from left or right outer pivot bearing (4) | *BA91.12-P-1007-03M | |
| 4 | Remove lock washer (9) | Model 205.4 |
|
| 5 | Disconnect left and right electrical connector (5) | ||
| 6 | Take out left seat backrest (2) or right seat backrest (1) | Do not tilt bearing pin (8) on center pivot bearing (6) and in left seat backrest (2). Otherwise, the bearing races (7) will be damaged. |
|
| 7 | Install in the reverse order |
REAR SEATS
| Number | Designation | Model 205.4 | Model 238.4 | |
|---|---|---|---|---|
| BA91.12-P-1007-03M | Bolt, pivot bearing to backrest frame | Nm | 65 | 65 |
