Remove, Install Net On Wind Deflector - AR77.25-P-1004LWR
WARNING: This page does not describe the selected car, but rather 13 other vehicles, including the 2023 Mercedes-Benz C43 AMG, 2022 Mercedes-Benz C43 AMG, 2021 Mercedes-Benz C43 AMG, 2020 Mercedes-Benz C43 AMG, and 2019 Mercedes-Benz C43 AMG. However, it is still accessible from the selected car via links, so may be relevant.
Model 205.4
with code 288 (Draft stop for convertible)
Model 217.4
Model 238.4
with code 288 (Draft stop for convertible)

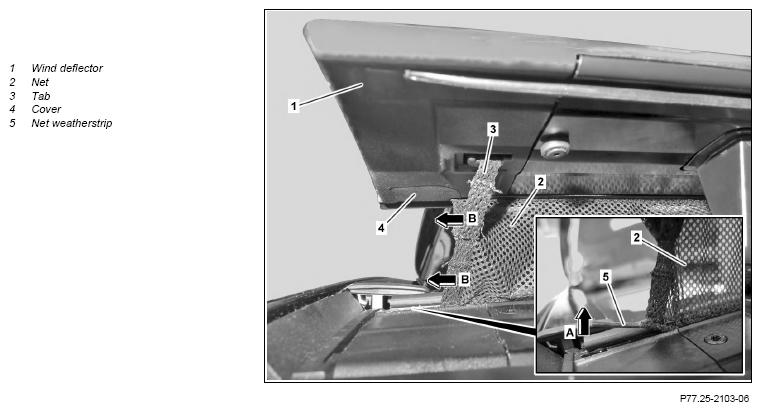

Shown on left side of vehicle
| Remove/install | |||
| 1 | Switch on ignition | ||
| 2 | Move out wind deflector (1) with soft top closed | ||
| 3 | Unhook tab (3) on both sides | ||
| 4 | Remove adhesive strip from cover (4) | If installed. |
|
| 5 | Unclip cover (4) on left side | ||
| 6 | Unclip lower net weatherstrip (5) on left side (arrow A) | ||

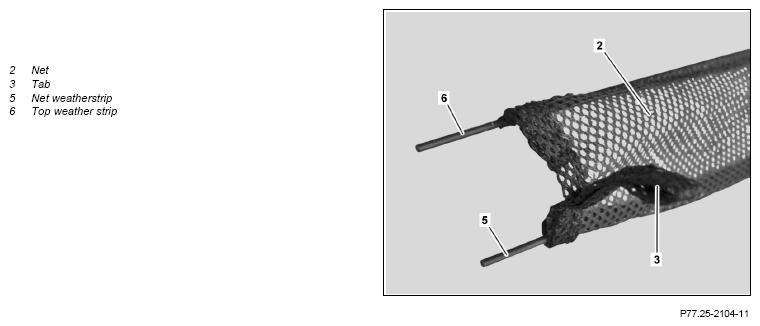

| 7 | Uniformly pull net (2) out together of lower net weatherstrip (5) and upper net weatherstrip (6) to left (arrows B) | The left and right tab (3) must point toward rear. |
|
| Clean | |||
| 8 | Clean guides for lower net weatherstrip (5) and upper net weather strip (6) | ||
| 9 | Install in the reverse order |
