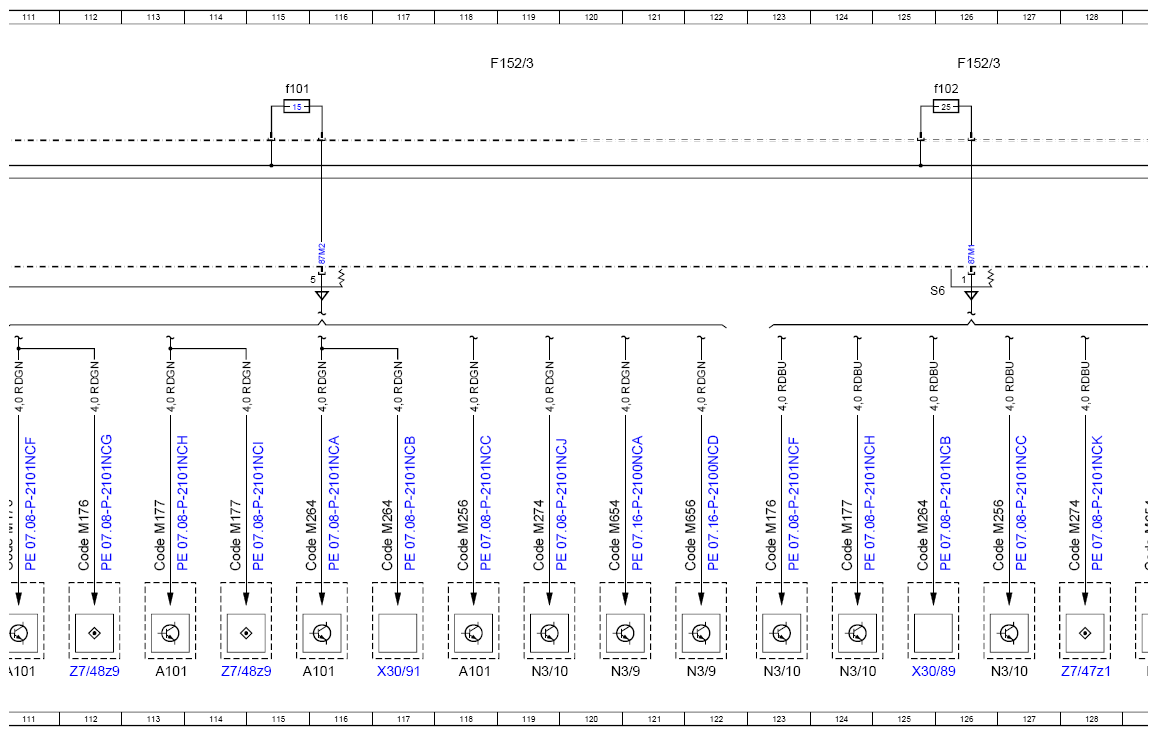

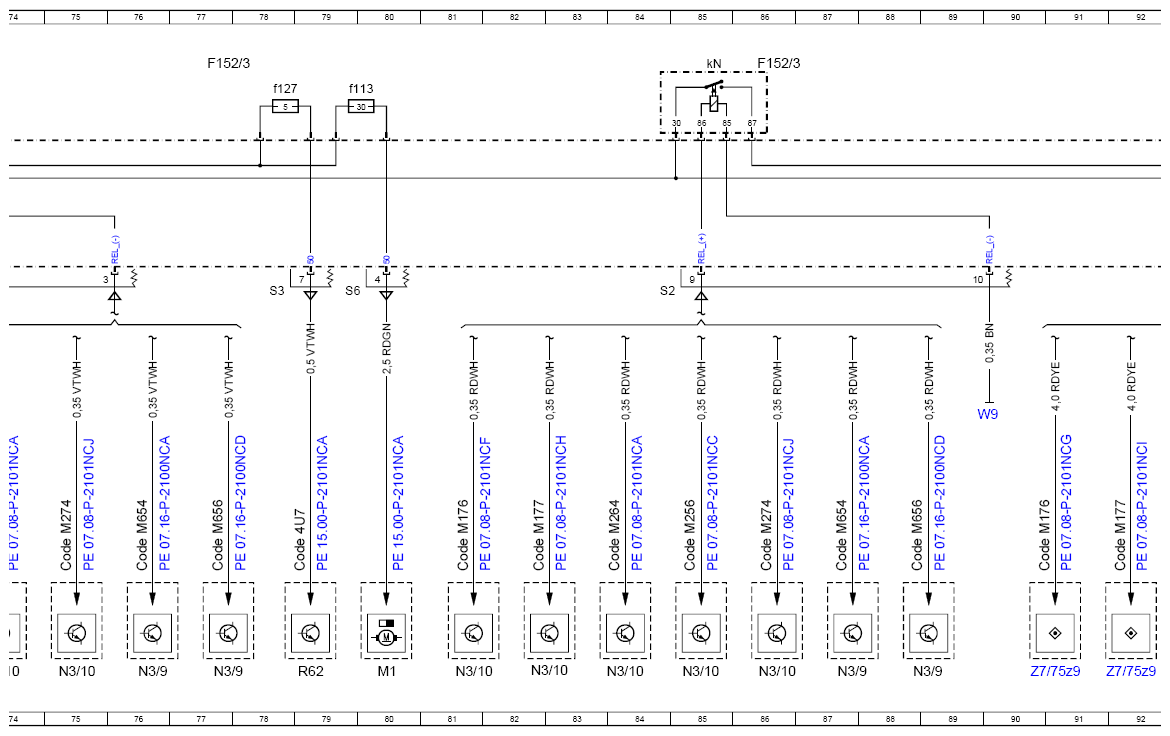

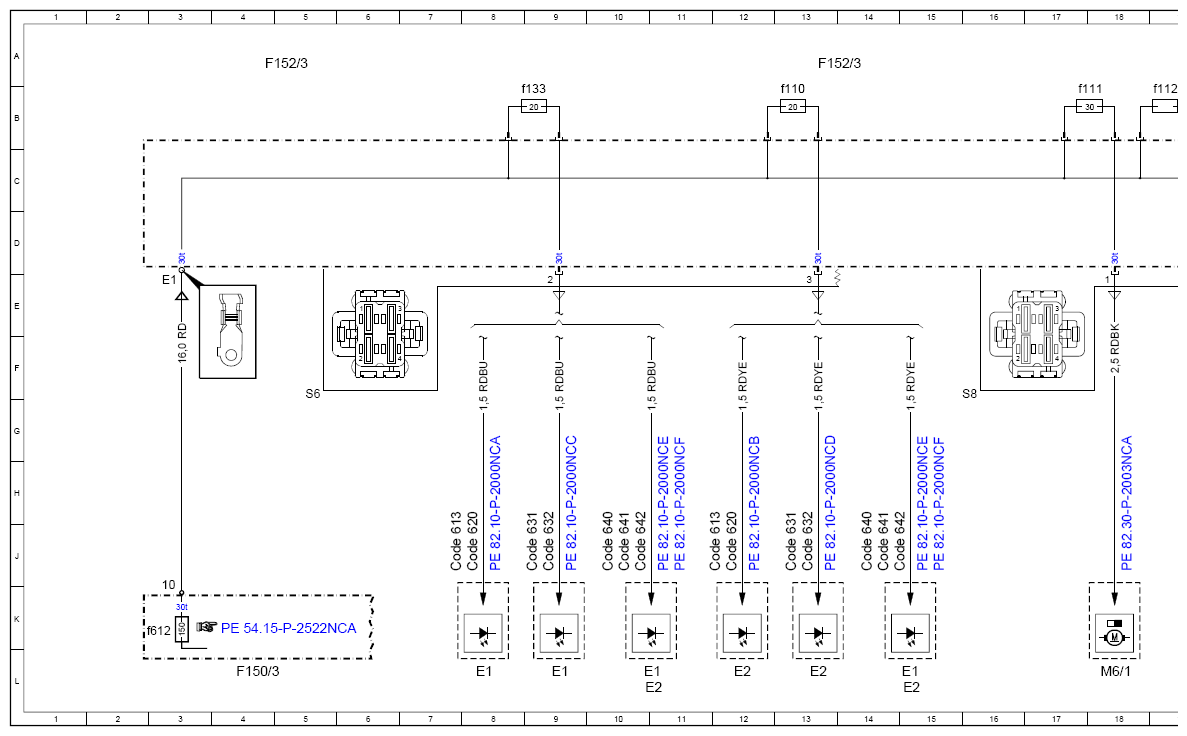

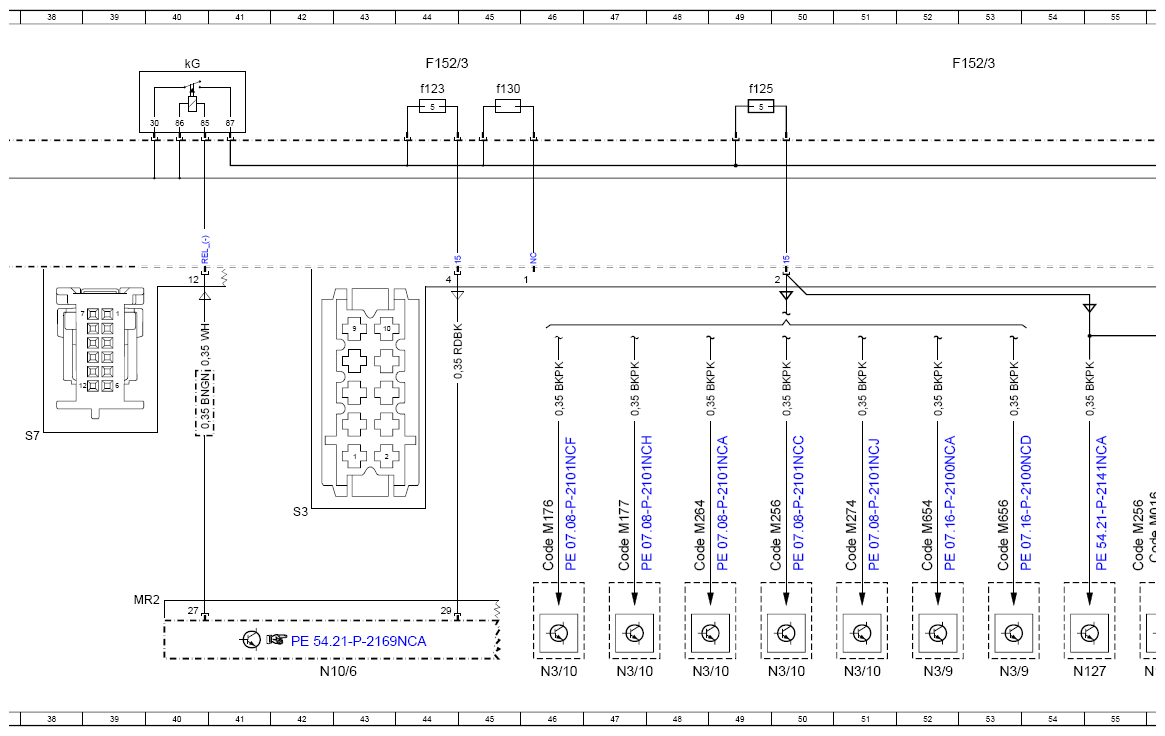

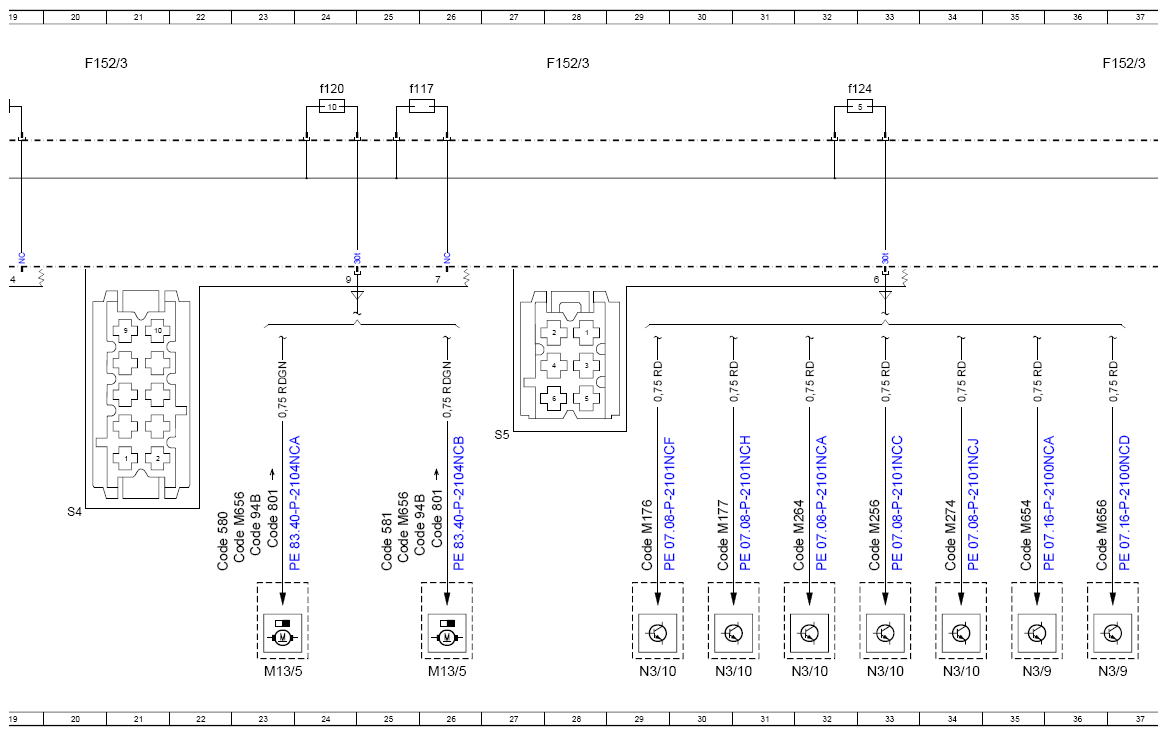

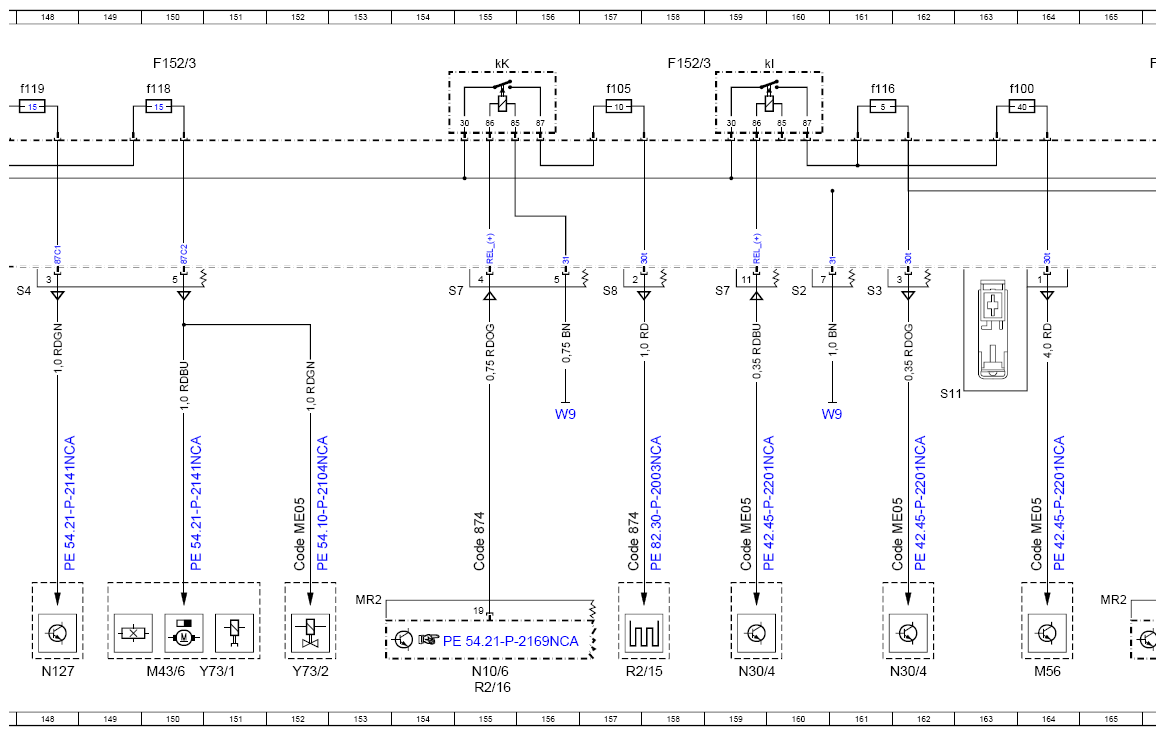

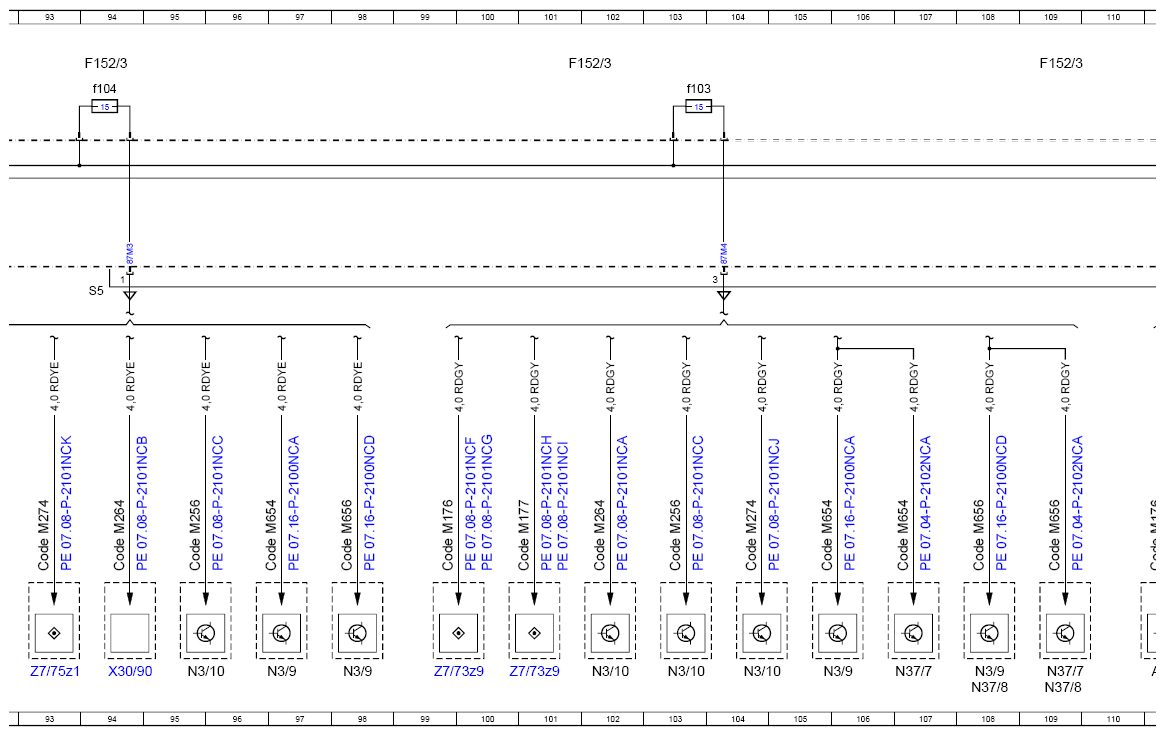

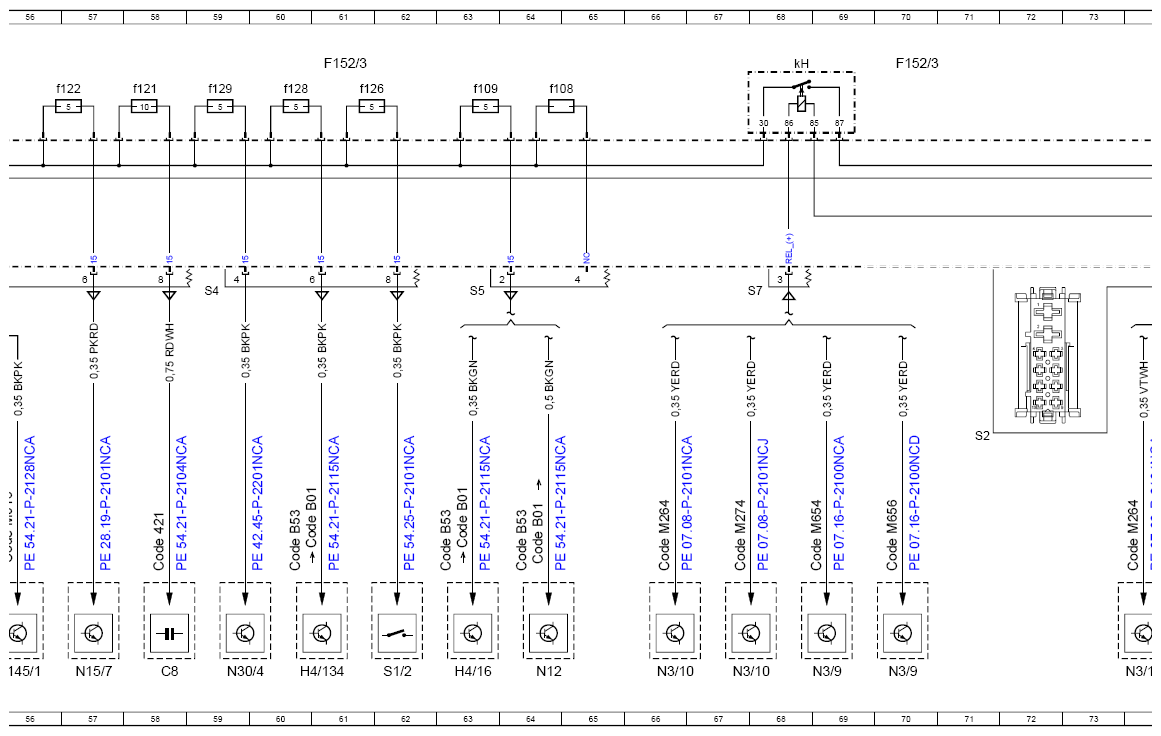

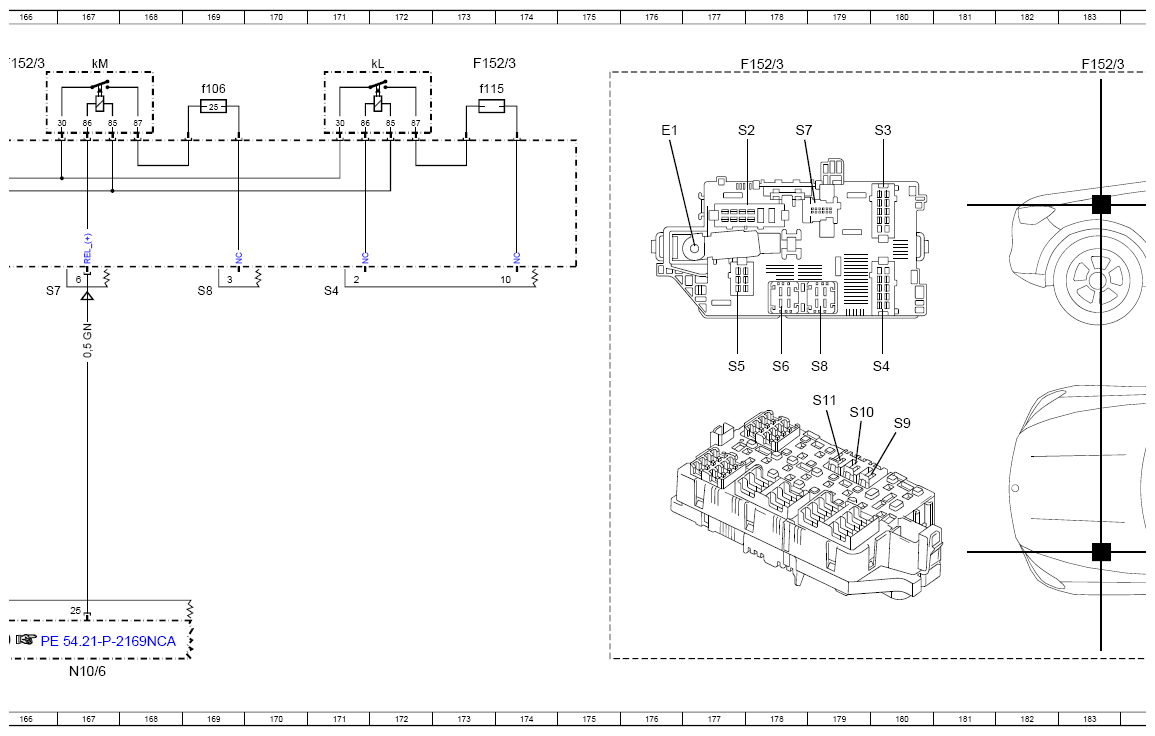

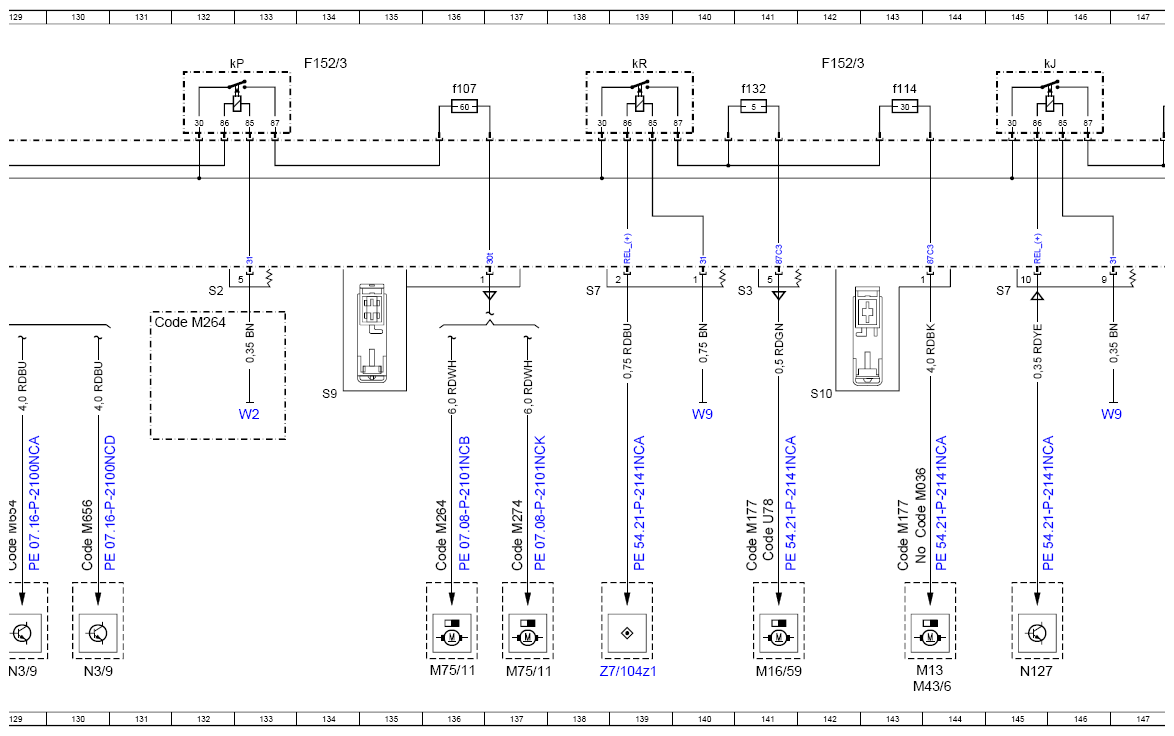

Wiring Diagram For Engine Compartment Fuse And Relay Module - PE54.15-P-2106-97NCA
Model 167 Module F152/3
| Code: | Designation: | Position: |
|---|---|---|

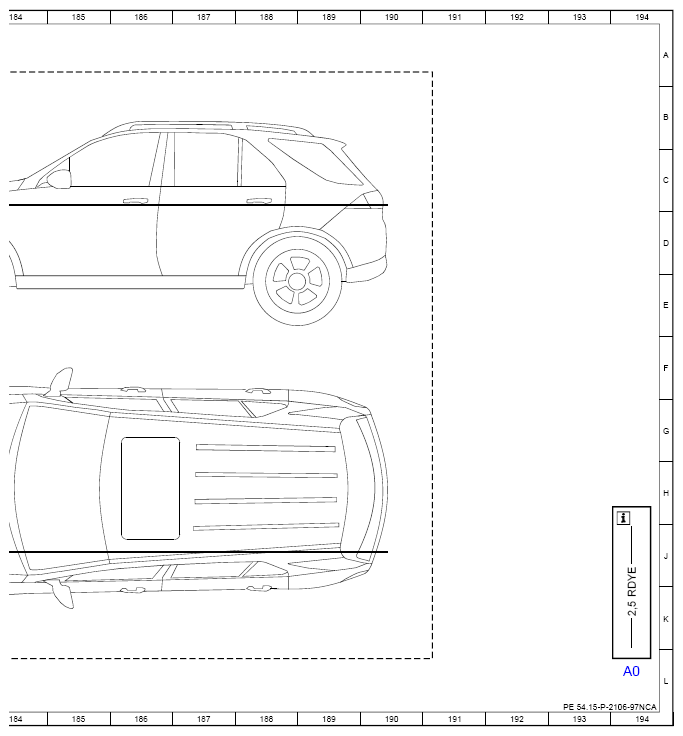

| A0 | Use of wiring diagrams | 194L |
| A101 | Fuel tank diagnostic module | 116L |
| A101 | Fuel tank diagnostic module | 118L |
| A101 | Fuel tank diagnostic module | 113L |
| A101 | Fuel tank diagnostic module | 111L |
| C8 | Park pawl capacitor | 58L |
| Code 421 | 9G-TRONIC | 58J |
| Code 4U7 | Start/stop voltage dip protection | 79J |
| Code 580 | Air conditioning | 22J |
| Code 581 | Automatic air conditioning | 25J |
| Code 613 | Left-hand traffic headlamps | 8J |
| Code 613 | Left-hand traffic headlamps | 12J |
| Code 620 | Right-hand traffic headlamps | 8J |
| Code 620 | Right-hand traffic headlamps | 12J |
| Code 631 | Static LED headlamp, left-hand traffic | 9J |
| Code 631 | Static LED headlamp, left-hand traffic | 13J |
| Code 632 | Static LED headlamp, right-hand traffic | 9J |
| Code 632 | Static LED headlamp, right-hand traffic | 13J |
| Code 640 | Dynamic LED headlamps, SAE, right-hand traffic | 10J |
| Code 640 | Dynamic LED headlamps, SAE, right-hand traffic | 14J |
| Code 641 | Dynamic LED headlamps, left-hand traffic | 10J |
| Code 641 | Dynamic LED headlamps, left-hand traffic | 14J |
| Code 642 | Dynamic LED headlamps, right-hand traffic | 10J |
| Code 642 | Dynamic LED headlamps, right-hand traffic | 15J |
| Code 801 | YoM 20/1 | 23J |
| Code 801 | YoM 20/1 | 26J |
| Code 874 | MAGIC VISION CONTROL, heated | 155J |
| Code 874 | MAGIC VISION CONTROL, heated | 157J |
| Code 94B | Integrated starter alternator, generation 2 | 23J |
| Code 94B | Integrated starter alternator, generation 2 | 26J |
| Code B01 | 48V technology | 61J |
| Code B01 | 48V technology | 63J |
| Code B01 | 48V technology | 64J |
| Code B53 | Acoustic ambient protection | 60J |
| Code B53 | Acoustic ambient protection | 63J |
| Code B53 | Acoustic ambient protection | 64J |
| Code M016 | Uprated high-performance engine | 56J |
| Code M036 | Maybach version | 144J |
| Code M176 | V8-SPARK-IGNITION ENGINE M176 | 46J |
| Code M176 | V8-SPARK-IGNITION ENGINE M176 | 29J |
| Code M176 | V8-SPARK-IGNITION ENGINE M176 | 81J |
| Code M176 | V8-SPARK-IGNITION ENGINE M176 | 99J |
| Code M176 | V8-SPARK-IGNITION ENGINE M176 | 123J |
| Code M176 | V8-SPARK-IGNITION ENGINE M176 | 111J |
| Code M176 | V8-SPARK-IGNITION ENGINE M176 | 91J |
| Code M176 | V8-SPARK-IGNITION ENGINE M176 | 112J |
| Code M177 | V8 SPARK-IGNITION ENGINE M177 - AMG | 47J |
| Code M177 | V8 SPARK-IGNITION ENGINE M177 - AMG | 30J |
| Code M177 | V8 SPARK-IGNITION ENGINE M177 - AMG | 82J |
| Code M177 | V8 SPARK-IGNITION ENGINE M177 - AMG | 101J |
| Code M177 | V8 SPARK-IGNITION ENGINE M177 - AMG | 124J |
| Code M177 | V8 SPARK-IGNITION ENGINE M177 - AMG | 113J |
| Code M177 | V8 SPARK-IGNITION ENGINE M177 - AMG | 92J |
| Code M177 | V8 SPARK-IGNITION ENGINE M177 - AMG | 114J |
| Code M177 | V8 SPARK-IGNITION ENGINE M177 - AMG | 143J |
| Code M177 | V8 SPARK-IGNITION ENGINE M177 - AMG | 141J |
| Code M256 | 6-CYLINDER INLINE SPARK-IGNITION ENGINE M256 | 33J |
| Code M256 | 6-CYLINDER INLINE SPARK-IGNITION ENGINE M256 | 50J |
| Code M256 | 6-CYLINDER INLINE SPARK-IGNITION ENGINE M256 | 85J |
| Code M256 | 6-CYLINDER INLINE SPARK-IGNITION ENGINE M256 | 95J |
| Code M256 | 6-CYLINDER INLINE SPARK-IGNITION ENGINE M256 | 103J |
| Code M256 | 6-CYLINDER INLINE SPARK-IGNITION ENGINE M256 | 118J |
| Code M256 | 6-CYLINDER INLINE SPARK-IGNITION ENGINE M256 | 127J |
| Code M256 | 6-CYLINDER INLINE SPARK-IGNITION ENGINE M256 | 55J |
| Code M264 | 4-CYLINDER INLINE SPARK-IGNITION ENGINE M264 | 32J |
| Code M264 | 4-CYLINDER INLINE SPARK-IGNITION ENGINE M264 | 48J |
| Code M264 | 4-CYLINDER INLINE SPARK-IGNITION ENGINE M264 | 66J |
| Code M264 | 4-CYLINDER INLINE SPARK-IGNITION ENGINE M264 | 74J |
| Code M264 | 4-CYLINDER INLINE SPARK-IGNITION ENGINE M264 | 84J |
| Code M264 | 4-CYLINDER INLINE SPARK-IGNITION ENGINE M264 | 94J |
| Code M264 | 4-CYLINDER INLINE SPARK-IGNITION ENGINE M264 | 102J |
| Code M264 | 4-CYLINDER INLINE SPARK-IGNITION ENGINE M264 | 116J |
| Code M264 | 4-CYLINDER INLINE SPARK-IGNITION ENGINE M264 | 125J |
| Code M264 | 4-CYLINDER INLINE SPARK-IGNITION ENGINE M264 | 117J |
| Code M264 | 4-CYLINDER INLINE SPARK-IGNITION ENGINE M264 | 131E |
| Code M264 | 4-CYLINDER INLINE SPARK-IGNITION ENGINE M264 | 136J |
| Code M274 | SPARK-IGNITION ENGINE M274 | 34J |
| Code M274 | SPARK-IGNITION ENGINE M274 | 51J |
| Code M274 | SPARK-IGNITION ENGINE M274 | 67J |
| Code M274 | SPARK-IGNITION ENGINE M274 | 75J |
| Code M274 | SPARK-IGNITION ENGINE M274 | 86J |
| Code M274 | SPARK-IGNITION ENGINE M274 | 93J |
| Code M274 | SPARK-IGNITION ENGINE M274 | 104J |
| Code M274 | SPARK-IGNITION ENGINE M274 | 119J |
| Code M274 | SPARK-IGNITION ENGINE M274 | 128J |
| Code M274 | SPARK-IGNITION ENGINE M274 | 137J |
| Code M654 | 4-CYLINDER INLINE DIESEL ENGINE OM654 | 35J |
| Code M654 | 4-CYLINDER INLINE DIESEL ENGINE OM654 | 52J |
| Code M654 | 4-CYLINDER INLINE DIESEL ENGINE OM654 | 69J |
| Code M654 | 4-CYLINDER INLINE DIESEL ENGINE OM654 | 76J |
| Code M654 | 4-CYLINDER INLINE DIESEL ENGINE OM654 | 87J |
| Code M654 | 4-CYLINDER INLINE DIESEL ENGINE OM654 | 97J |
| Code M654 | 4-CYLINDER INLINE DIESEL ENGINE OM654 | 106J |
| Code M654 | 4-CYLINDER INLINE DIESEL ENGINE OM654 | 120J |
| Code M654 | 4-CYLINDER INLINE DIESEL ENGINE OM654 | 129J |
| Code M654 | 4-CYLINDER INLINE DIESEL ENGINE OM654 | 107J |
| Code M656 | 6-CYLINDER INLINE DIESEL ENGINE OM656 | 37J |
| Code M656 | 6-CYLINDER INLINE DIESEL ENGINE OM656 | 53J |
| Code M656 | 6-CYLINDER INLINE DIESEL ENGINE OM656 | 70J |
| Code M656 | 6-CYLINDER INLINE DIESEL ENGINE OM656 | 77J |
| Code M656 | 6-CYLINDER INLINE DIESEL ENGINE OM656 | 89J |
| Code M656 | 6-CYLINDER INLINE DIESEL ENGINE OM656 | 98J |
| Code M656 | 6-CYLINDER INLINE DIESEL ENGINE OM656 | 108J |
| Code M656 | 6-CYLINDER INLINE DIESEL ENGINE OM656 | 122J |
| Code M656 | 6-CYLINDER INLINE DIESEL ENGINE OM656 | 130J |
| Code M656 | 6-CYLINDER INLINE DIESEL ENGINE OM656 | 109J |
| Code M656 | 6-CYLINDER INLINE DIESEL ENGINE OM656 | 23J |
| Code M656 | 6-CYLINDER INLINE DIESEL ENGINE OM656 | 25J |
| Code ME05 | HYBRID DRIVE 80 KW VARIANT (INCLUDING PLUGIN) | 159J |
| Code ME05 | HYBRID DRIVE 80 KW VARIANT (INCLUDING PLUGIN) | 162J |
| Code ME05 | HYBRID DRIVE 80 KW VARIANT (INCLUDING PLUGIN) | 164J |
| Code ME05 | HYBRID DRIVE 80 KW VARIANT (INCLUDING PLUGIN) | 152J |
| Code U78 | AMG Sport exhaust system | 141J |
| E1 | Left front lamp unit | 8L |
| E1 | Left front lamp unit | 9L |
| E1 | Left front lamp unit | 10L |
| E1 | Left front lamp unit | 15L |
| E2 | Right front lamp unit | 12L |
| E2 | Right front lamp unit | 13L |
| E2 | Right front lamp unit | 11L |
| E2 | Right front lamp unit | 15L |
| F150/3 | Engine compartment pre-fuse box | 4L |
| F150/3f612 | Electrical fuse 612 | 3K |
| F152/3 | Engine compartment fuse and relay module | 5A |
| F152/3 | Engine compartment fuse and relay module | 13A |
| F152/3 | Engine compartment fuse and relay module | 28A |
| F152/3 | Engine compartment fuse and relay module | 44A |
| F152/3 | Engine compartment fuse and relay module | 53A |
| F152/3 | Engine compartment fuse and relay module | 61A |
| F152/3 | Engine compartment fuse and relay module | 70A |
| F152/3 | Engine compartment fuse and relay module | 77A |
| F152/3 | Engine compartment fuse and relay module | 94A |
| F152/3 | Engine compartment fuse and relay module | 119A |
| F152/3 | Engine compartment fuse and relay module | 126A |
| F152/3 | Engine compartment fuse and relay module | 134A |
| F152/3 | Engine compartment fuse and relay module | 142A |
| F152/3 | Engine compartment fuse and relay module | 150A |
| F152/3 | Engine compartment fuse and relay module | 158A |
| F152/3 | Engine compartment fuse and relay module | 101A |
| F152/3 | Engine compartment fuse and relay module | 109A |
| F152/3 | Engine compartment fuse and relay module | 178A |
| F152/3 | Engine compartment fuse and relay module | 183A |
| F152/3 | Engine compartment fuse and relay module | 20A |
| F152/3 | Engine compartment fuse and relay module | 37A |
| F152/3 | Engine compartment fuse and relay module | 166A |
| F152/3 | Engine compartment fuse and relay module | 86A |
| F152/3 | Engine compartment fuse and relay module | 173A |
| F152/3f100 | Fuse 100 | 163B |
| F152/3f101 | Fuse 101 | 115B |
| F152/3f102 | Fuse 102 | 126B |
| F152/3f103 | Fuse 103 | 103B |
| F152/3f104 | Fuse 104 | 94B |
| F152/3f105 | Fuse 105 | 157B |
| F152/3f106 | Fuse 106 | 169B |
| F152/3f107 | Fuse 107 | 136B |
| F152/3f108 | Fuse 108 | 64B |
| F152/3f109 | Fuse 109 | 63B |
| F152/3f110 | Fuse 110 | 13B |
| F152/3f111 | Fuse 111 | 17B |
| F152/3f112 | Fuse 112 | 19B |
| F152/3f113 | Fuse 113 | 79B |
| F152/3f114 | Fuse 114 | 143B |
| F152/3f115 | Fuse 115 | 173B |
| F152/3f116 | Fuse 116 | 161B |
| F152/3f117 | Fuse 117 | 25B |
| F152/3f118 | Fuse 118 | 150B |
| F152/3f119 | Fuse 119 | 148B |
| F152/3f120 | Fuse 120 | 24B |
| F152/3f121 | Fuse 121 | 58B |
| F152/3f122 | Fuse 122 | 57B |
| F152/3f123 | Fuse 123 | 44B |
| F152/3f124 | Fuse 124 | 32B |
| F152/3f125 | Fuse 125 | 49B |
| F152/3f126 | Fuse 126 | 61B |
| F152/3f127 | Fuse 127 | 78B |
| F152/3f128 | Fuse 128 | 60B |
| F152/3f129 | Fuse 129 | 59B |
| F152/3f130 | Fuse 130 | 45B |
| F152/3f132 | Fuse 132 | 141B |
| F152/3f133 | Fuse 133 | 9B |
| F152/3kG | Engine compartment terminal 15 relay | 40A |
| F152/3kH | Circuit 50 relay | 68A |
| F152/3kI | Vacuum pump relay | 159A |
| F152/3kJ | Terminal 87C relay | 145A |
| F152/3kK | Windshield wiper heating relay | 155A |
| F152/3kL | Backup relay | 172A |
| F152/3kM | Backup relay | 167A |
| F152/3kN | Circuit 87M relay | 85A |
| F152/3kP | Backup relay | 132A |
| F152/3kR | Backup relay | 139A |
| H4/134 | Sound generator 2 | 61L |
| H4/16 | Sound generator | 63L |
| M1 | Starter | 80L |
| M13 | Circulation pump | 144L |
| M13/5 | Coolant circulation pump | 26L |
| M13/5 | Coolant circulation pump | 23L |
| M16/59 | Exhaust flap actuator motor | 141L |
| M43/6 | Low-temperature circuit circulation pump 1 | 150L |
| M43/6 | Low-temperature circuit circulation pump 1 | 144L |
| M56 | Electric vacuum pump | 164L |
| M6/1 | Wiper motor | 18L |
| M75/11 | Electric coolant pump | 136L |
| M75/11 | Electric coolant pump | 137L |
| N10/6 | Front central control unit | 155L |
| N10/6 | Front central control unit | 167L |
| N10/6 | Front central control unit | 42L |
| N12 | Sound generator control unit | 64L |
| N127 | Drivetrain control unit | 148L |
| N127 | Drivetrain control unit | 54L |
| N127 | Drivetrain control unit | 145L |
| N145/1 | Drive unit control unit | 56L |
| N15/7 | Transfer case control unit | 57L |
| N3/10 | ME-SFI [ME] control unit | 32L |
| N3/10 | ME-SFI [ME] control unit | 102L |
| N3/10 | ME-SFI [ME] control unit | 48L |
| N3/10 | ME-SFI [ME] control unit | 84L |
| N3/10 | ME-SFI [ME] control unit | 66L |
| N3/10 | ME-SFI [ME] control unit | 85L |
| N3/10 | ME-SFI [ME] control unit | 50L |
| N3/10 | ME-SFI [ME] control unit | 127L |
| N3/10 | ME-SFI [ME] control unit | 95L |
| N3/10 | ME-SFI [ME] control unit | 103L |
| N3/10 | ME-SFI [ME] control unit | 33L |
| N3/10 | ME-SFI [ME] control unit | 74L |
| N3/10 | ME-SFI [ME] control unit | 47L |
| N3/10 | ME-SFI [ME] control unit | 46L |
| N3/10 | ME-SFI [ME] control unit | 29L |
| N3/10 | ME-SFI [ME] control unit | 30L |
| N3/10 | ME-SFI [ME] control unit | 82L |
| N3/10 | ME-SFI [ME] control unit | 81L |
| N3/10 | ME-SFI [ME] control unit | 124L |
| N3/10 | ME-SFI [ME] control unit | 123L |
| N3/10 | ME-SFI [ME] control unit | 34L |
| N3/10 | ME-SFI [ME] control unit | 51L |
| N3/10 | ME-SFI [ME] control unit | 67L |
| N3/10 | ME-SFI [ME] control unit | 75L |
| N3/10 | ME-SFI [ME] control unit | 86L |
| N3/10 | ME-SFI [ME] control unit | 104L |
| N3/10 | ME-SFI [ME] control unit | 119L |
| N3/9 | CDI control unit | 76L |
| N3/9 | CDI control unit | 35L |
| N3/9 | CDI control unit | 52L |
| N3/9 | CDI control unit | 69L |
| N3/9 | CDI control unit | 87L |
| N3/9 | CDI control unit | 120L |
| N3/9 | CDI control unit | 129L |
| N3/9 | CDI control unit | 97L |
| N3/9 | CDI control unit | 105L |
| N3/9 | CDI control unit | 36L |
| N3/9 | CDI control unit | 53L |
| N3/9 | CDI control unit | 77L |
| N3/9 | CDI control unit | 70L |
| N3/9 | CDI control unit | 89L |
| N3/9 | CDI control unit | 122L |
| N3/9 | CDI control unit | 130L |
| N3/9 | CDI control unit | 98L |
| N3/9 | CDI control unit | 108L |
| N30/4 | Electronic Stability Program (ESP®) control unit | 59L |
| N30/4 | Electronic Stability Program (ESP®) control unit | 159L |
| N30/4 | Electronic Stability Program (ESP®) control unit | 162L |
| N37/7 | NOx sensor control unit downstream of diesel particulate filter | 107L |
| N37/7 | NOx sensor control unit downstream of diesel particulate filter | 109L |
| N37/8 | NOx sensor control unit downstream of SCR catalytic converter | 108L |
| N37/8 | NOx sensor control unit downstream of SCR catalytic converter | 109L |
| R2/15 | Left windshield wiper heater | 157L |
| R2/16 | Right windshield wiper heater | 155L |
| R62 | Voltage dip limiter | 79L |
| S1/2 | Exterior lights and electric parking brake switch group | 62L |
| W2 | Right front ground point at lamp unit | 133G |
| W9 | Left front ground point (at lamp unit) | 156G |
| W9 | Left front ground point (at lamp unit) | 90G |
| W9 | Left front ground point (at lamp unit) | 146G |
| W9 | Left front ground point (at lamp unit) | 160G |
| W9 | Left front ground point (at lamp unit) | 140G |
| X30/89 | Power supply potential distributor 1 | 125L |
| X30/90 | Power supply potential distributor 2 | 94L |
| X30/91 | Power supply potential distributor 3 | 117L |
| Y73/1 | Low-temperature circuit switchover valve | 151L |
| Y73/2 | Low-temperature circuit switchover valve 2 | 152L |
| Z7/104z1 | Circuit 87 C2 connector sleeve | 139L |
| Z7/47z1 | Circuit 87M1 connector sleeve | 128L |
| Z7/48z9 | Circuit 87M2 connector sleeve | 112L |
| Z7/48z9 | Circuit 87M2 connector sleeve | 114L |
| Z7/73z9 | Circuit 87M4 connector sleeve | 101L |
| Z7/73z9 | Circuit 87M4 connector sleeve | 99L |
| Z7/75z1 | Circuit 87M3 connector sleeve | 93L |
| Z7/75z9 | Circuit 87M3 connector sleeve | 92L |
| Z7/75z9 | Circuit 87M3 connector sleeve | 90L |
