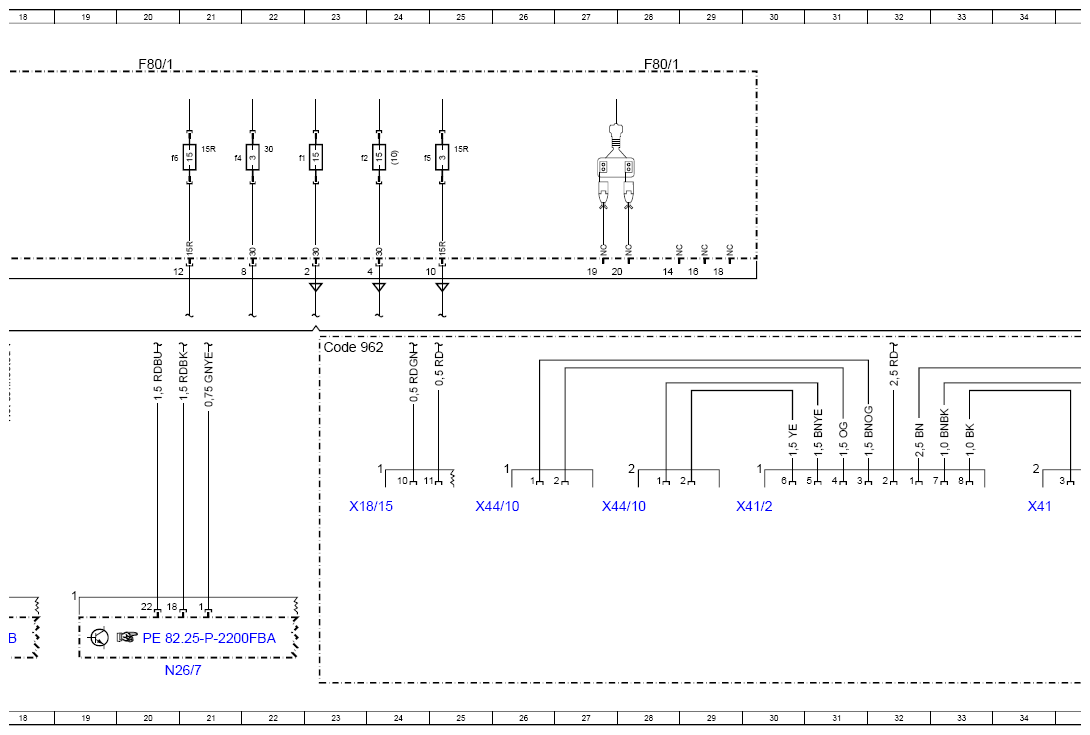

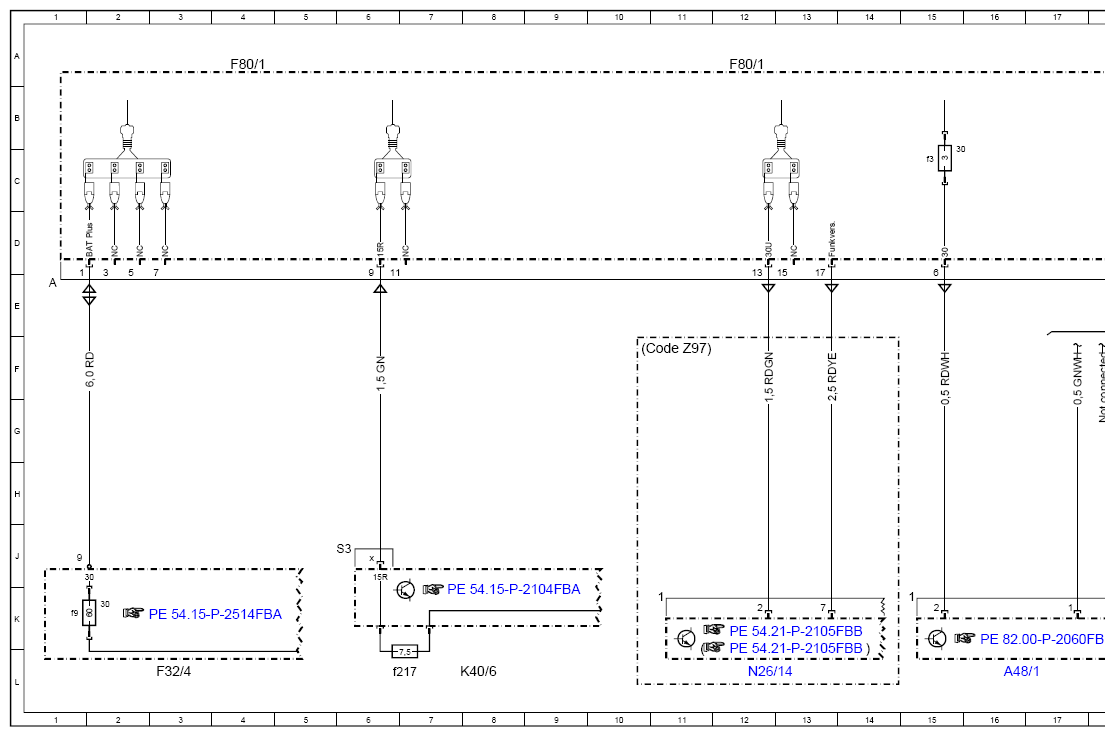

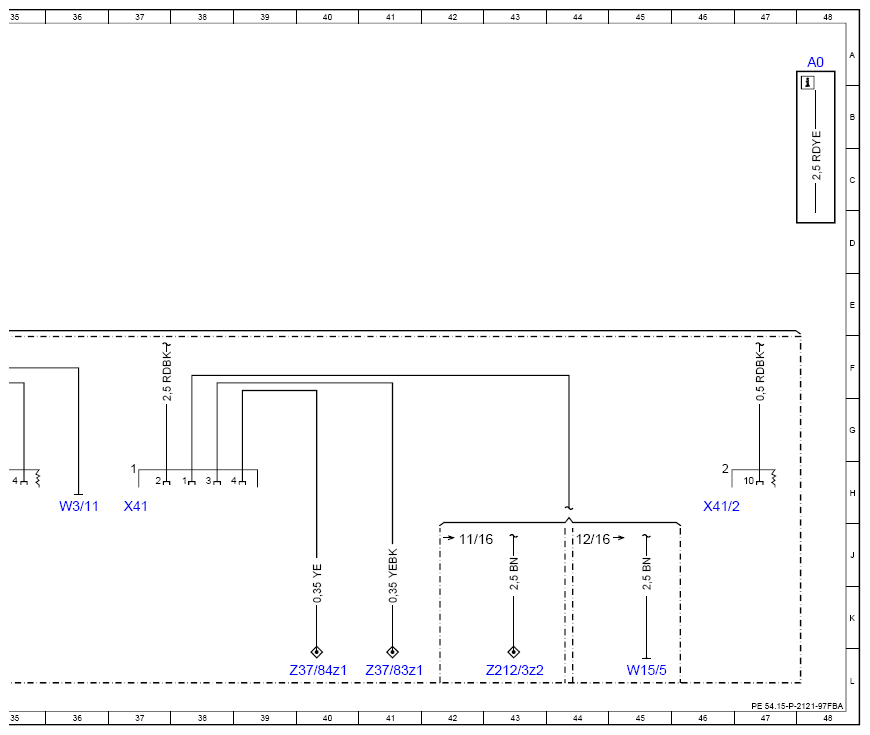

Special-Purpose Vehicle Fuse Block 1 Wiring Diagram - PE54.15-P-2121-97FBA
WARNING: This page is about a different car, the 2023 Mercedes-Benz C300, 2022 Mercedes-Benz C300, 2021 Mercedes-Benz C300, 2020 Mercedes-Benz C300, and 2019 Mercedes-Benz C300. However, it is still accessible from the selected car via links, so may be relevant.
Model 205 up to model year 2019 with code 970 (Police emergency vehicle) with code 974 (Preparation for fire service command vehicle) with code 975 (Preparation for emergency doctor vehicle) F80/1
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Use of wiring diagrams | 48A |
| A48/1 | Special signal system operating unit | 16L |
| Code 962 | Hella roof attachment | 23F |
| Code Z97 | Electronic interface | 10F |
| F32/4 | Vehicle interior prefuse box | 3L |
| F32/4f9 | Fuse 9 | 1K |
| F80/1 | Special-purpose vehicle fuse block 1 | 4A |
| F80/1 | Special-purpose vehicle fuse block 1 | 12A |
| F80/1 | Special-purpose vehicle fuse block 1 | 20A |
| F80/1 | Special-purpose vehicle fuse block 1 | 28A |
| F80/1f1 | Fuse 1 | 22C |
| F80/1f2 | Fuse 2 | 23C |
| F80/1f3 | Fuse 3 | 15C |
| F80/1f4 | Fuse 4 | 21C |
| F80/1f5 | Fuse 5 | 24C |
| F80/1f6 | Fuse 6 | 20C |
| K40/6 | Driver-side fuse and relay module | 8L |
| K40/6f217 | Fuse 217 | 6L |
| N26/14 | Special vehicle multifunction control unit (SVMCU [MSS]) | 12L |
| N26/7 | Special signal system control unit | 20L |
| W15/5 | Left front footwell ground point | 45L |
| W3/11 | Left rear wheel well ground point | 36H |
| X18/15 | German Association of the Automotive Industry connecting point | 24H |
| X41 | Roof light bar separation point | 37H |
| X41 | Roof light bar separation point | 34H |
| X41/2 | Roof light bar separation point | 30H |
| X41/2 | Roof light bar separation point | 46H |
| X44/10 | Outside speaker electrical connector | 28H |
| X44/10 | Outside speaker electrical connector | 26H |
| Z212/3z2 | Circuit 31 connector sleeve | 43L |
| Z37/83z1 | Multifunction CAN high connector sleeve | 41L |
| Z37/84z1 | Multifunction CAN low connector sleeve | 40L |
