Rear Fuse And Relay Box Wiring Diagram - PE54.15-P-2103-97FBA
WARNING: This page is about a different car, the 2023 Mercedes-Benz C300, 2022 Mercedes-Benz C300, 2021 Mercedes-Benz C300, 2020 Mercedes-Benz C300, and 2019 Mercedes-Benz C300. However, it is still accessible from the selected car via links, so may be relevant.

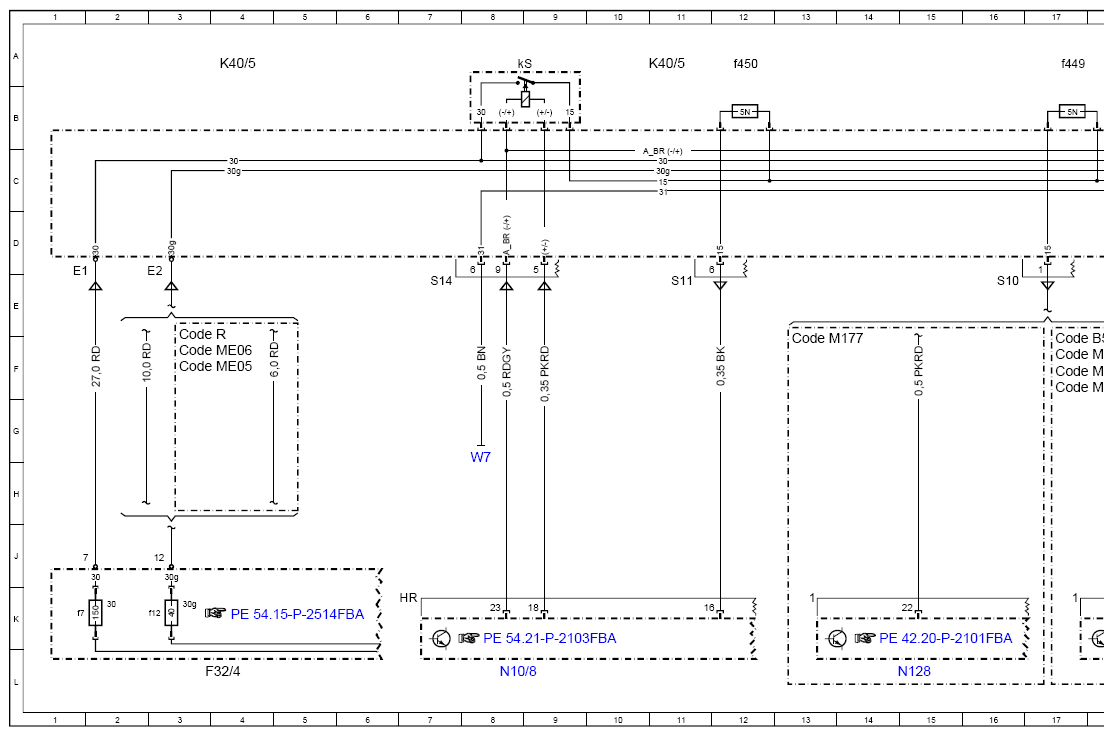

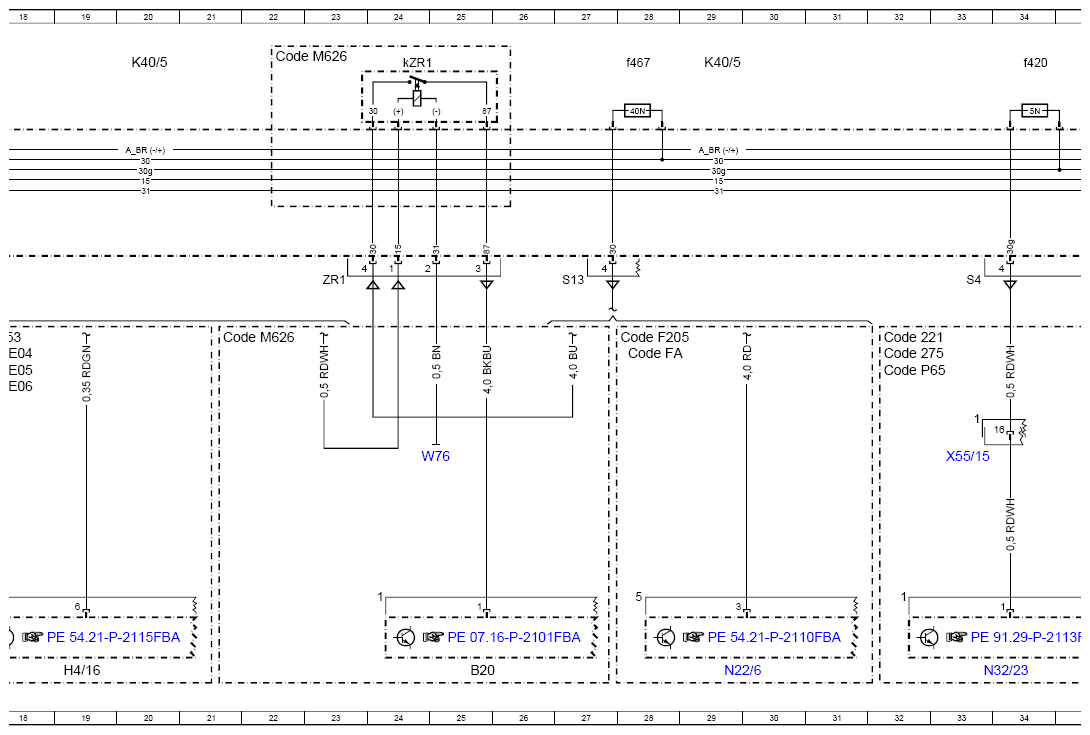

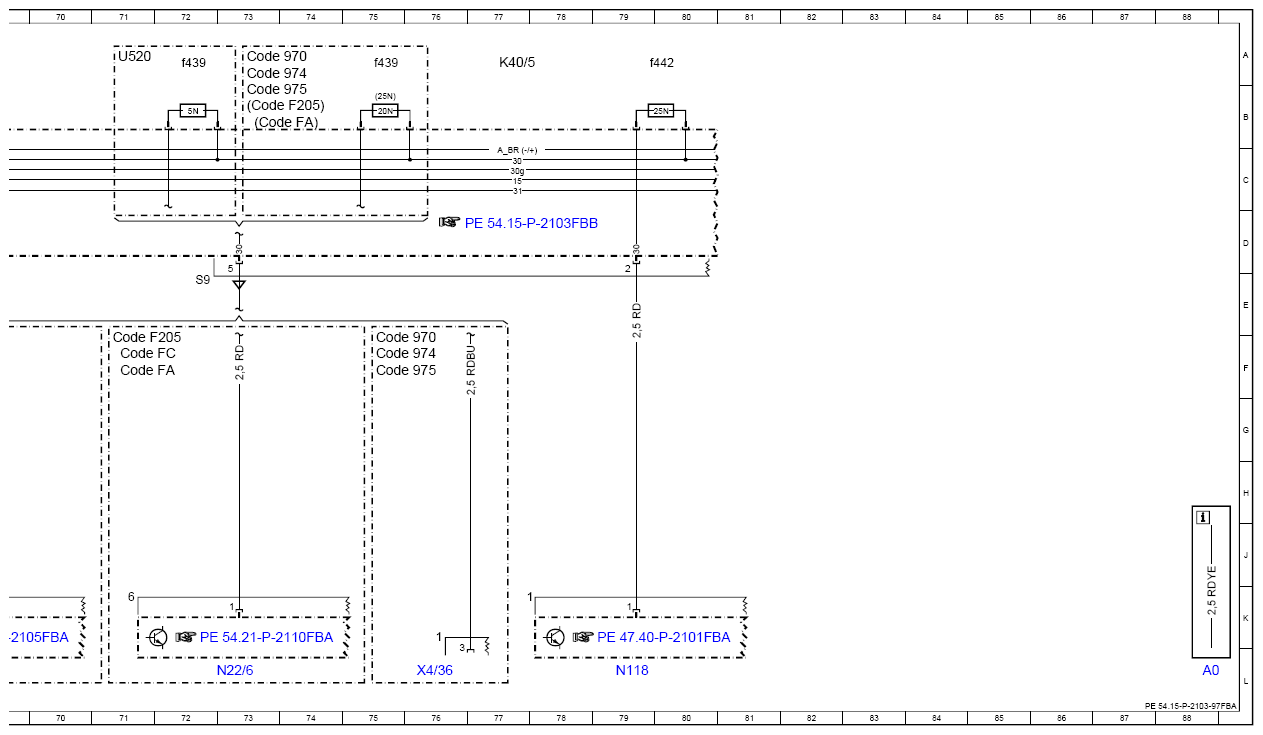

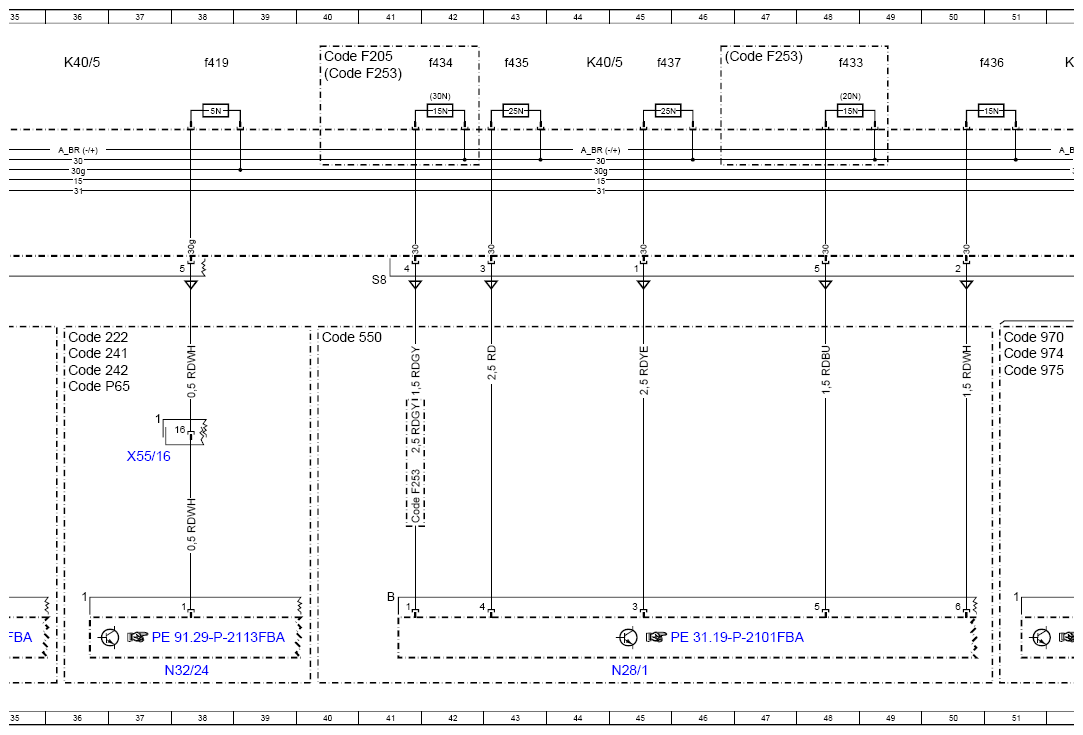

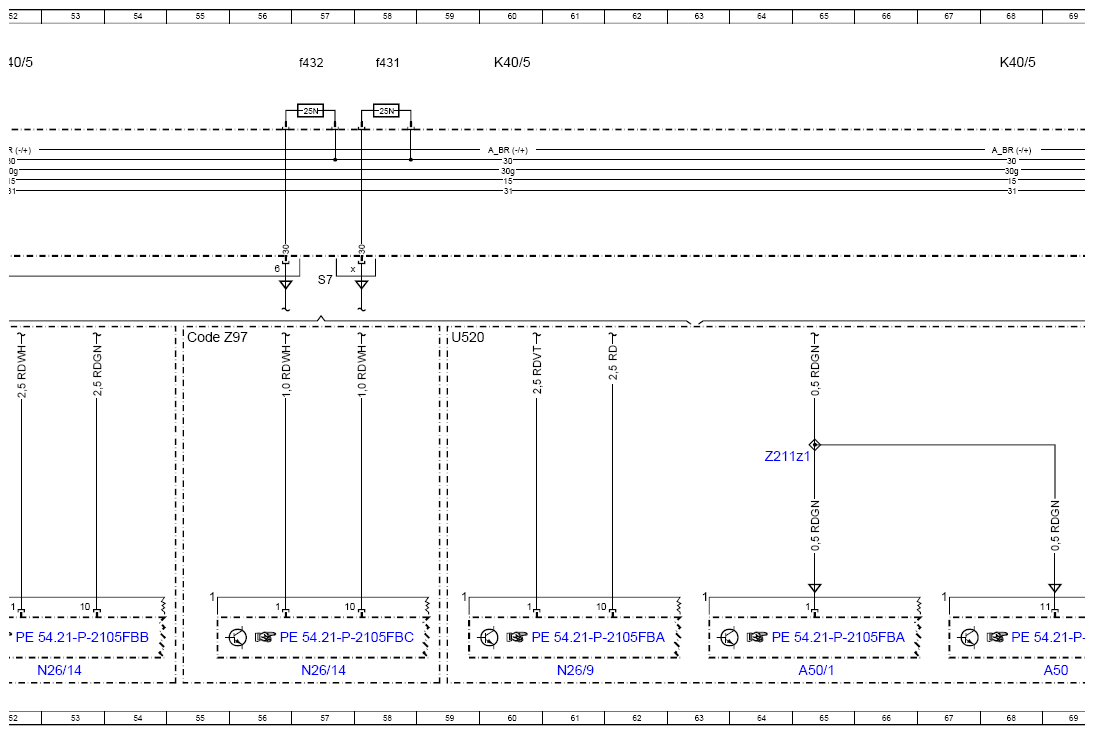

Model 205 up to model year 2019 Fuse and relay box K40/5, sheet 1 Model 253 (except 253.99) up to model year 2020 Fuse and relay box K40/5, sheet 1
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Use of wiring diagrams | 88L |
| A50 | Taximeter | 69L |
| A50/1 | Mirror taximeter | 65L |
| B20 | Fuel filter element with integrated heater | 25L |
| Code 221 | Fully electric driver seat adjustment without memory without electric head restraint adjustment | 32F |
| Code 222 | Electrically adjustable right front seat | 36F |
| Code 241 | All-electric front passenger seat with memory (left) | 36F |
| Code 242 | All-electric front passenger seat with memory (right) | 36F |
| Code 275 | Memory package | 32F |
| Code 550 | Trailer hitch | 40F |
| Code 970 | Police emergency vehicles | 51F |
| Code 970 | Police emergency vehicles | 75F |
| Code 970 | Police emergency vehicles | 73A |
| Code 974 | Fire department lead emergency vehicle preinstallation | 51F |
| Code 974 | Fire department lead emergency vehicle preinstallation | 75F |
| Code 974 | Fire department lead emergency vehicle preinstallation | 73A |
| Code 975 | Emergency physician vehicle preinstallation | 75F |
| Code 975 | Emergency physician vehicle preinstallation | 51F |
| Code 975 | Emergency physician vehicle preinstallation | 73B |
| Code B53 | Acoustic ambient protection | 17F |
| Code F205 | MODEL SERIES 205 | 40A |
| Code F205 | MODEL SERIES 205 | 28F |
| Code F205 | MODEL SERIES 205 | 71F |
| Code F205 | MODEL SERIES 205 | 73B |
| Code F253 | MODEL SERIES 253 | 40A |
| Code F253 | MODEL SERIES 253 | 41H |
| Code F253 | MODEL SERIES 253 | 46A |
| Code FA | CABRIOLET | 28F |
| Code FA | CABRIOLET | 71F |
| Code FA | CABRIOLET | 73B |
| Code FC | COUPE | 71F |
| Code M177 | SPARK-IGNITION ENGINE M177 | 13F |
| Code M626 | DIESEL ENGINE OM626 | 21F |
| Code M626 | DIESEL ENGINE OM626 | 22A |
| Code ME04 | Hybrid drive 20 KW VARIANT | 17F |
| Code ME05 | HYBRID DRIVE 80 KW VARIANT (INCLUDING PLUGIN) | 17F |
| Code ME05 | HYBRID DRIVE 80 KW VARIANT (INCLUDING PLUGIN) | 3F |
| Code ME06 | Hybrid drive 50 KW VARIANT (INCLUDING PLUGIN) | 17F |
| Code ME06 | Hybrid drive 50 KW VARIANT (INCLUDING PLUGIN) | 3F |
| Code P65 | Seating comfort package | 32F |
| Code P65 | Seating comfort package | 36F |
| Code R | RIGHT-HAND DRIVE | 3F |
| Code Z97 | Electronic interface | 55F |
| F32/4 | Vehicle interior prefuse box | 4L |
| F32/4f12 | Fuse 12 | 3K |
| F32/4f7 | Fuse 7 | 1K |
| H4/16 | Sound generator | 19L |
| K40/5 | Rear fuse and relay module | 4A |
| K40/5 | Rear fuse and relay module | 11A |
| K40/5 | Rear fuse and relay module | 20A |
| K40/5 | Rear fuse and relay module | 29A |
| K40/5 | Rear fuse and relay module | 36A |
| K40/5 | Rear fuse and relay module | 44A |
| K40/5 | Rear fuse and relay module | 52A |
| K40/5 | Rear fuse and relay module | 60A |
| K40/5 | Rear fuse and relay module | 68A |
| K40/5 | Rear fuse and relay module | 77A |
| K40/5f419 | Fuse 419 | 38A |
| K40/5f420 | Fuse 420 | 34A |
| K40/5f431 | Fuse 431 | 58A |
| K40/5f432 | Fuse 432 | 57A |
| K40/5f433 | Fuse 433 | 48A |
| K40/5f434 | Fuse 434 | 42A |
| K40/5f435 | Fuse 435 | 43A |
| K40/5f436 | Fuse 436 | 51A |
| K40/5f437 | Fuse 437 | 45A |
| K40/5f439 | Fuse 439 | 72A |
| K40/5f439 | Fuse 439 | 75A |
| K40/5f442 | Fuse 442 | 79A |
| K40/5f449 | Fuse 449 | 17A |
| K40/5f450 | Fuse 450 | 12A |
| K40/5f467 | Fuse 467 | 28A |
| K40/5kS | Vehicle interior terminal 15 relay | 8A |
| K40/5kZR1 | Fuel filter heater relay | 24A |
| N10/8 | Rear SAM control unit | 8L |
| N118 | Fuel pump control unit | 79L |
| N128 | Electric parking brake control unit | 15L |
| N22/6 | Rear control unit | 29L |
| N22/6 | Rear control unit | 73L |
| N26/14 | Special vehicle multifunction control unit (SVMCU [MSS]) | 53L |
| N26/14 | Special vehicle multifunction control unit (SVMCU [MSS]) | 57L |
| N26/9 | Special-purpose vehicle multifunction control unit | 61L |
| N28/1 | Trailer recognition control unit | 45L |
| N32/23 | Driver seat lumbar support adjustment control unit | 34L |
| N32/24 | Front passenger seat lumbar support adjustment control unit | 38L |
| U520 | Valid for taxi | 59F |
| U520 | Valid for taxi | 71A |
| W7 | Right wheelhouse trunk ground point | 8H |
| W76 | Fuel pump ground point | 25H |
| X4/36 | Vehicle socket electrical connector | 76L |
| X55/15 | Driver seat electrical connector | 33H |
| X55/16 | Front passenger seat electrical connector | 37H |
| Z211z1 | Circuit 30 power supply connector sleeve | 64G |
