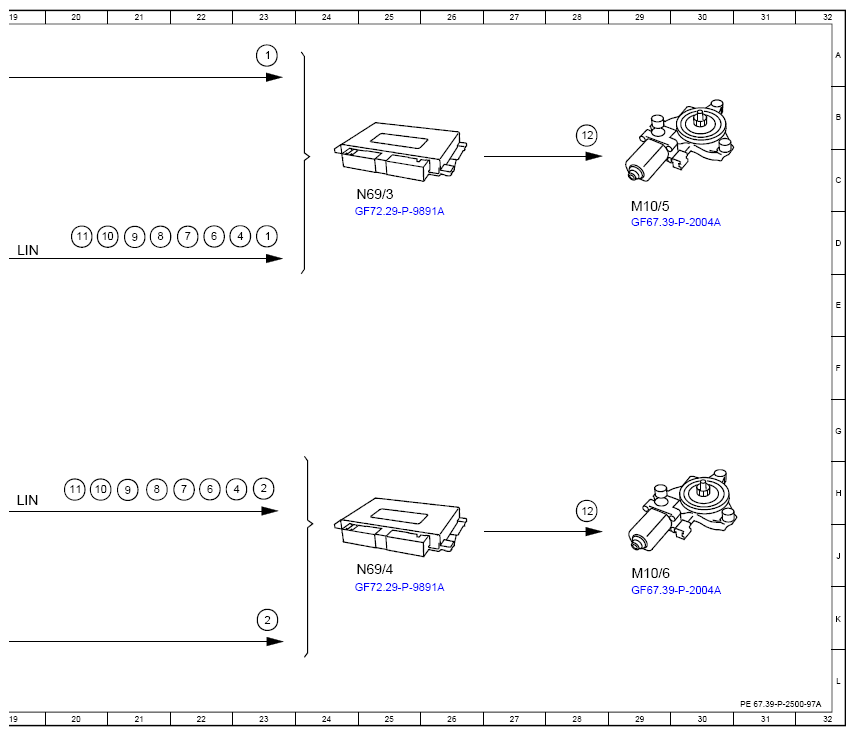

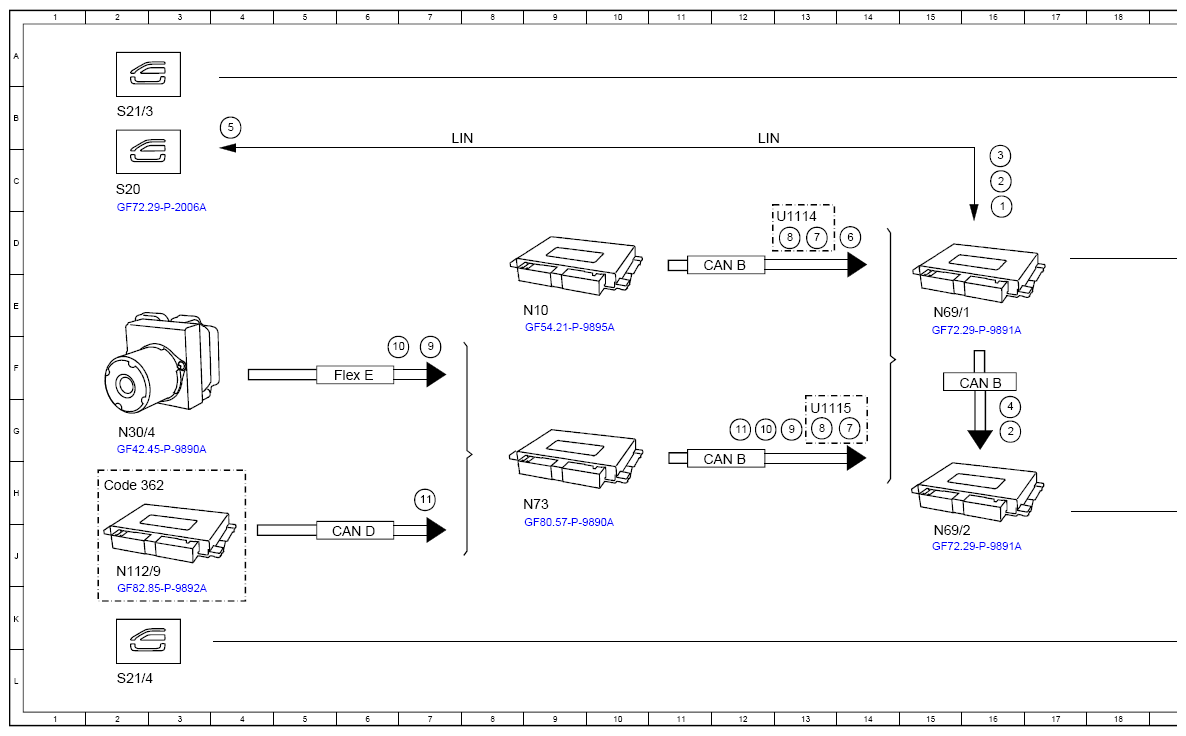

(Function Schematic For Actuation Of Rear Power Window Assembly - PE67.39-P-2500-97A)
Model 118, 177, 243, 247
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Left rear passenger compartment power window assembly switch, status | 16C |
| 1 | Left rear passenger compartment power window assembly switch, status | 23D |
| 1 | Left rear passenger compartment power window assembly switch, status | 23A |
| 10 | Adjust PRE-SAFE®, request | 13G |
| 10 | Adjust PRE-SAFE®, request | 7F |
| 10 | Adjust PRE-SAFE®, request | 20H |
| 10 | Adjust PRE-SAFE®, request | 21D |
| 11 | Window lifter remote control, request | 12G |
| 11 | Window lifter remote control, request | 20H |
| 11 | Window lifter remote control, request | 20D |
| 11 | Window lifter remote control, request | 12G |
| 12 | Power window motor, actuation | 28B |
| 12 | Power window motor, actuation | 28H |
| 2 | Right rear passenger compartment power window assembly switch, status | 16G |
| 2 | Right rear passenger compartment power window assembly switch, status | 23H |
| 2 | Right rear passenger compartment power window assembly switch, status | 23K |
| 2 | Right rear passenger compartment power window assembly switch, status | 16C |
| 3 | Child safety lock switch, status | 16C |
| 4 | Rear side window child safety lock, status | 23D |
| 4 | Rear side window child safety lock, status | 23H |
| 4 | Rear side window child safety lock, status | 16G |
| 5 | Rear side window child safety lock readiness indicator, request | 4B |
| 6 | Rain closing, request | 22H |
| 6 | Rain closing, request | 22D |
| 6 | Rain closing, request | 14D |
| 7 | Convenience feature, status | 13D |
| 7 | Convenience feature, status | 14G |
| 7 | Convenience feature, status | 22H |
| 7 | Convenience feature, status | 22D |
| 8 | Convenience feature direction, signal | 13G |
| 8 | Convenience feature direction, signal | 13D |
| 8 | Convenience feature direction, signal | 21H |
| 8 | Convenience feature direction, signal | 22D |
| 9 | PRE-SAFE®, status | 21H |
| 9 | PRE-SAFE®, status | 21D |
| 9 | PRE-SAFE®, status | 13G |
| 9 | PRE-SAFE®, status | 7F |
| CAN B | Interior CAN | 12H |
| CAN B | Interior CAN | 12D |
| CAN B | Interior CAN | 16F |
| CAN D | Diagnostic CAN | 6J |
| Code 362 | HERMES LTE | 2H |
| Flex E | Chassis FlexRay | 6F |
| LIN | Local Interconnect Network | 19H |
| LIN | Local Interconnect Network | 19D |
| LIN | Local Interconnect Network | 7B |
| LIN | Local Interconnect Network | 12B |
| M10/5 | Left rear door power window motor | 29C |
| M10/6 | Right rear door power window motor | 29J |
| N10 | Signal acquisition and actuation module | 9E |
| N112/9 | HERMES control unit | 2J |
| N30/4 | Electronic Stability Program control unit | 2G |
| N69/1 | Driver door control unit | 15E |
| N69/2 | Front passenger door control unit | 15J |
| N69/3 | Left rear door control unit | 25C |
| N69/4 | Right rear door control unit | 25J |
| N73 | Electronic ignition switch control unit | 9H |
| S20 | Driver-side power window and outside mirror adjustment switch group | 2C |
| S21/3 | Left rear power window switch | 2B |
| S21/4 | Right rear power window switch | 2L |
| U1114 | Valid for convenience feature via air recirculation function | 13D |
| U1115 | Valid for convenience feature via central locking system | 13G |
