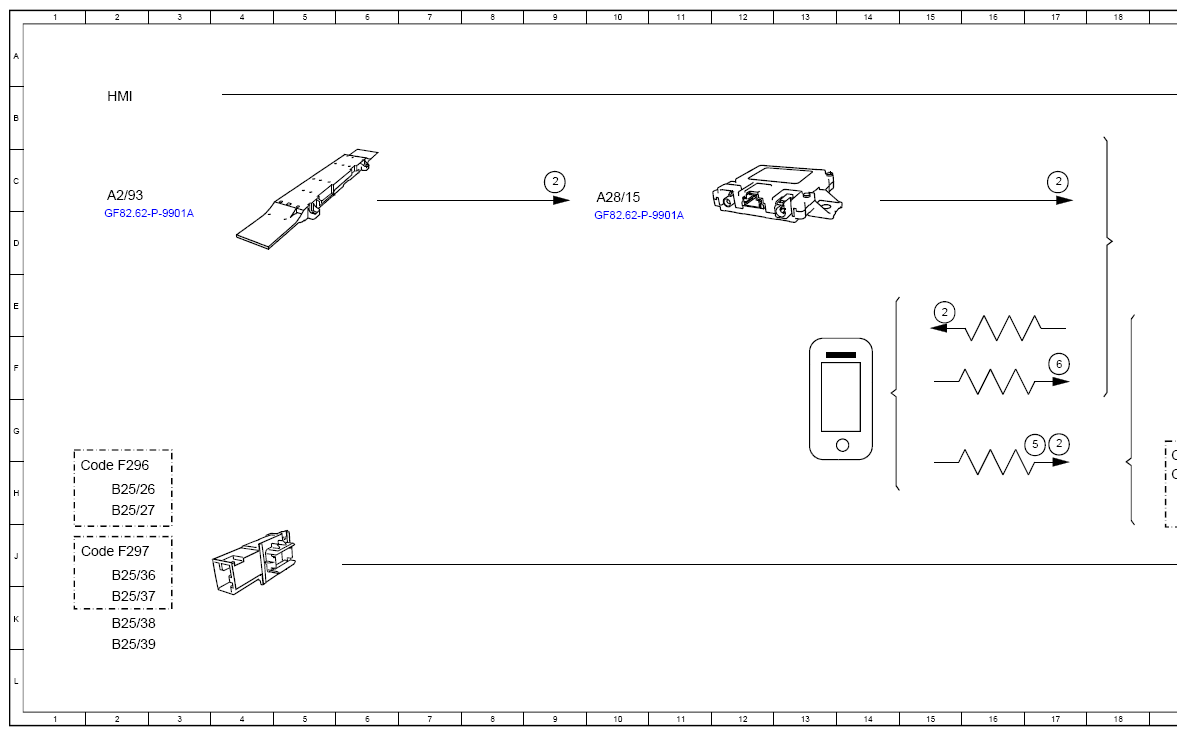

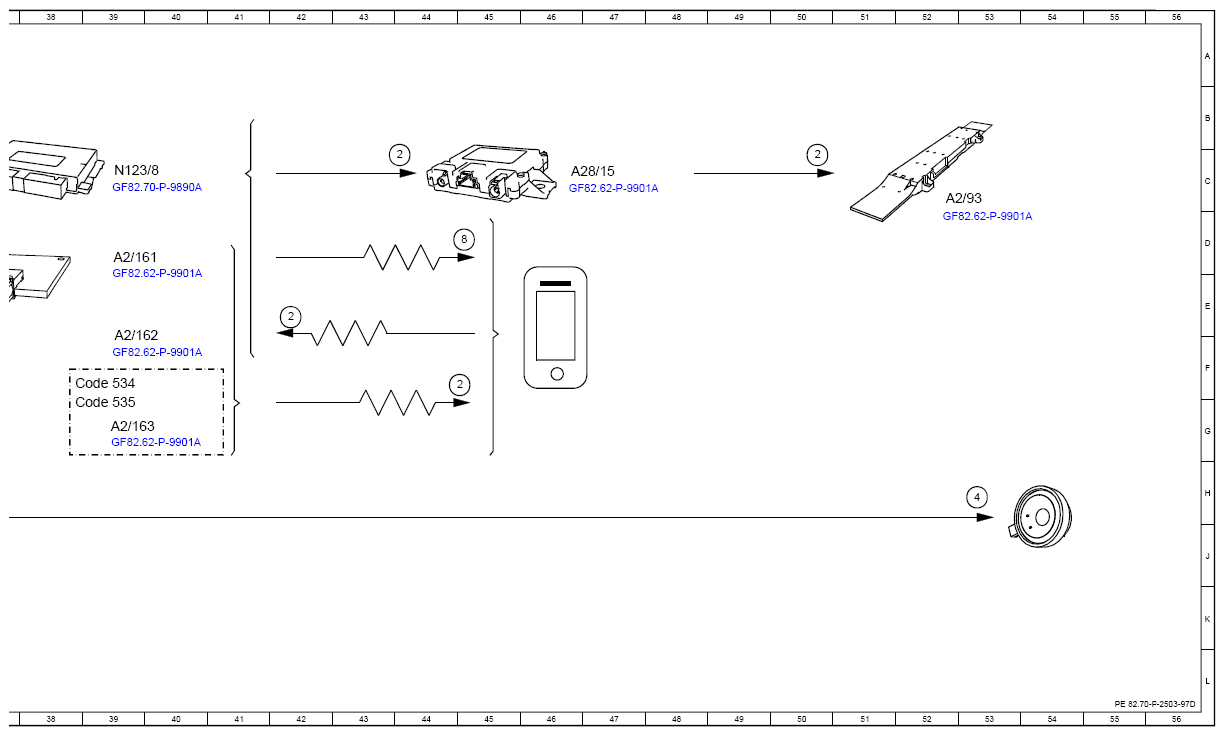

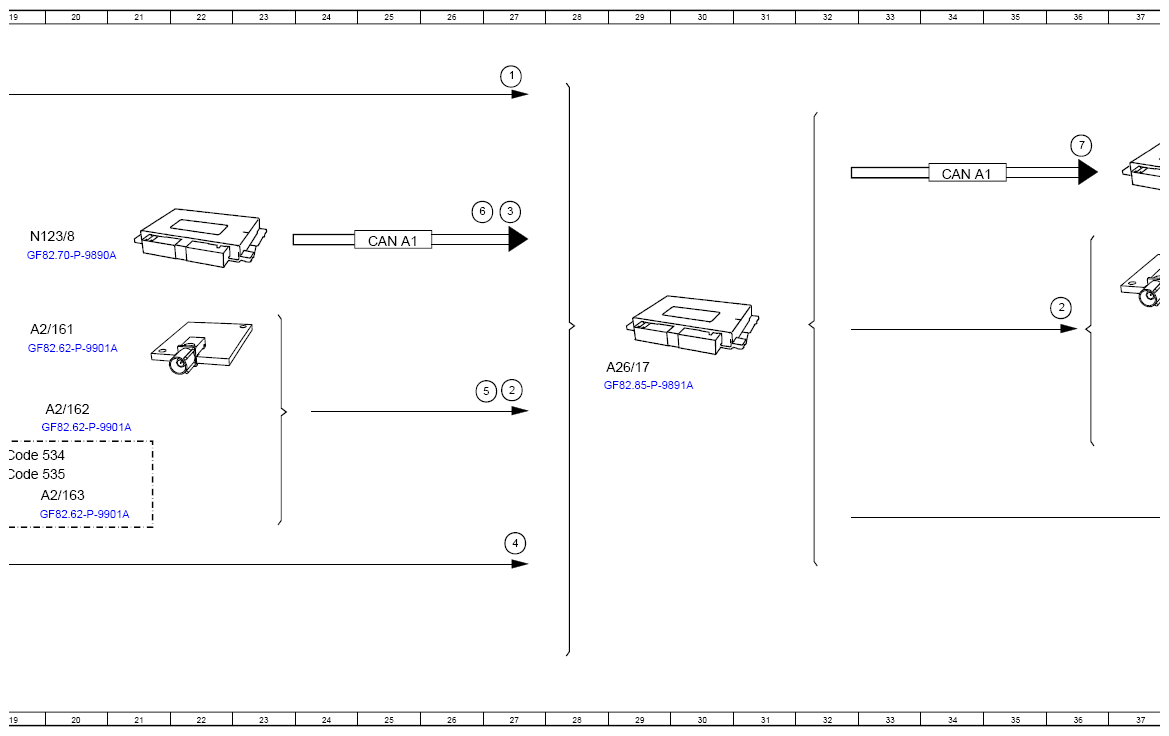

(Function Schematic For Telephony With Mobile Phone Cradle - PE82.70-P-2503-97D)
Model 294, 295, 296, 297 with code 899 (Front wireless telephone charging and antenna)
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Operation, signal | 27A |
| 2 | Telephone, signal | 17C |
| 2 | Telephone, signal | 44C |
| 2 | Telephone, signal | 50C |
| 2 | Telephone, signal | 9C |
| 2 | Telephone, signal | 15E |
| 2 | Telephone, signal | 17G |
| 2 | Telephone, signal | 27F |
| 2 | Telephone, signal | 36E |
| 2 | Telephone, signal | 45F |
| 2 | Telephone, signal | 42E |
| 3 | Cellular telephone system compensator, status | 27D |
| 4 | Audio, signal | 53H |
| 4 | Audio, signal | 27J |
| 5 | Address data, signal | 17G |
| 5 | Address data, signal | 27F |
| 6 | Charge level, status | 17F |
| 6 | Charge level, status | 27D |
| 7 | Charging voltage and charging current, request | 36C |
| 8 | Charging current, energy flow | 45D |
| A2/161 | Bluetooth®/WiFi antenna | 19E |
| A2/161 | Bluetooth®/WiFi antenna | 39D |
| A2/162 | Bluetooth®/WiFi antenna | 20G |
| A2/162 | Bluetooth®/WiFi antenna | 39F |
| A2/163 | Bluetooth®/WiFi antenna | 19H |
| A2/163 | Bluetooth®/WiFi antenna | 39G |
| A2/93 | Roof antenna module | 2C |
| A2/93 | Roof antenna module | 52C |
| A26/17 | Head unit | 29F |
| A28/15 | Antenna amplifier/compensator | 10C |
| A28/15 | Antenna amplifier/compensator | 46C |
| B25/26 | Microphone | 2H |
| B25/27 | Microphone | 2H |
| B25/36 | Microphone | 2J |
| B25/37 | Microphone | 2K |
| B25/38 | Microphone | 2K |
| B25/39 | Microphone | 2K |
| CAN A1 | CAN 1 for telematics | 25D |
| CAN A1 | CAN 1 for telematics | 34C |
| Code 534 | Connect 20 Premium (NTG7) | 19G |
| Code 534 | Connect 20 Premium (NTG7) | 38F |
| Code 535 | Connect 20 Premium (NTG7) | 19H |
| Code 535 | Connect 20 Premium (NTG7) | 38G |
| Code F296 | Model series 296 | 1H |
| Code F297 | Model series 297 | 1J |
| N123/8 | Front mobile phone cradle control unit | 19D |
| N123/8 | Front mobile phone cradle control unit | 39C |
