Wiring Diagram For Trunk 48 V On-Board Electrical System Fuse Box - PE54.15-P-2525-97NCA
Model 167 with code B01 (48V technology) Module F153/5
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Use of wiring diagrams | 32L |

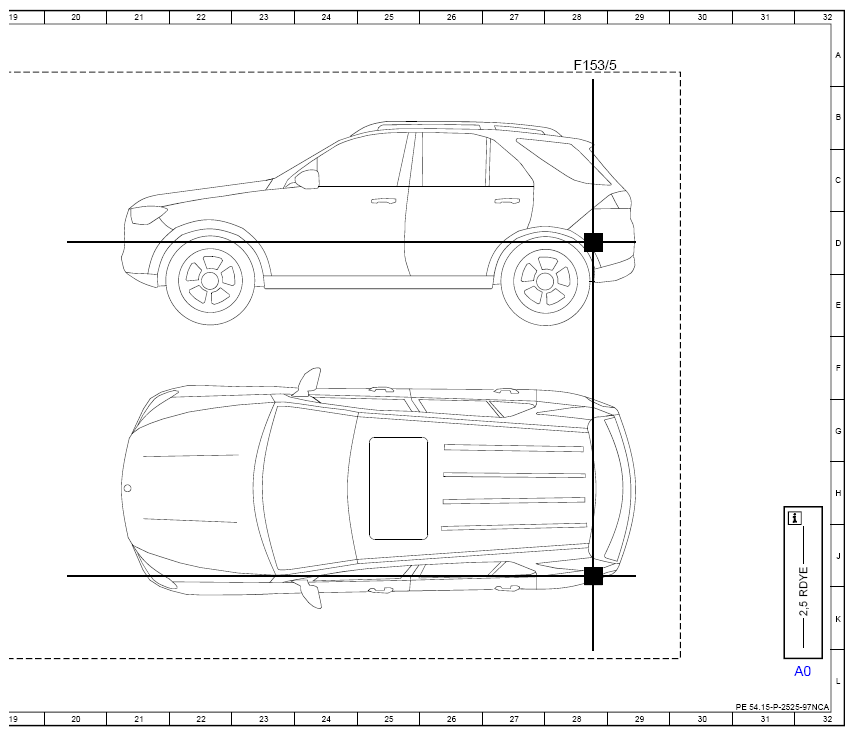

| A108/3 | Rear active roll stabilization electric controller unit | 7L |
| Code 465 | Electric active roll stabilization (EARS) | 5C |
| Code 465 | Electric active roll stabilization (EARS) | 7J |
| Code 490 | Electrohydraulic suspension | 5B |
| Code 490 | Electrohydraulic suspension | 8J |

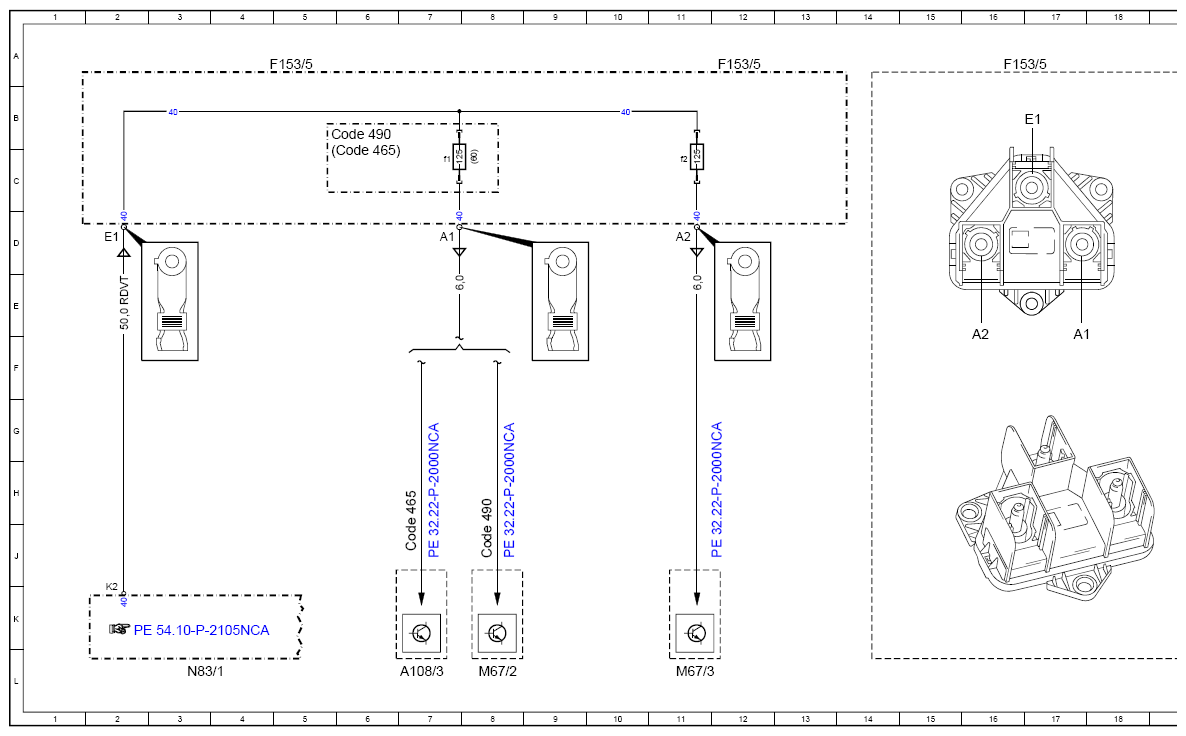

| F153/5 | Trunk 48 V on-board electrical system fuse box | 5A |
| F153/5 | Trunk 48 V on-board electrical system fuse box | 12A |
| F153/5 | Trunk 48 V on-board electrical system fuse box | 16A |
| F153/5 | Trunk 48 V on-board electrical system fuse box | 28A |
| F153/5f1 | Fuse 1 | 7C |
| F153/5f2 | Fuse 2 | 11C |
| M67/2 | 8L | |
| M67/3 | 11L | |
| N83/1 | DC/DC converter control unit | 3L |
