Wiring Diagram For The Power Electronics Control Unit - PE54.10-P-2106-97NCA
Model 167 with code ME05 (Hybrid drive 85 kW-94 kW variant (incl. plug-in)) Control unit N129/1
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Use of wiring diagrams | 88L |
| A100 | High-voltage battery module | 64L |
| A79/1 | Electric machine | 52L |
| A9/5 | Electric refrigerant compressor | 55L |
| CAN L | Hybrid CAN | 27K |
| CAN L | Hybrid CAN | 31K |
| Code B53 | Acoustic ambient protection | 30D |
| Code B53 | Acoustic ambient protection | 26D |
| Code M274 | SPARK-IGNITION ENGINE M274 | 13D |
| Code M654 | 4-CYLINDER INLINE DIESEL ENGINE OM654 | 16D |
| F150/1 | Starter battery pre-fuse box | 3L |
| F150/1f702 | Electrical fuse 702 | 2K |
| F152/2 | Rear fuse and relay module | 12L |
| F152/2f413 | Fuse 413 | 11L |
| F63 | Pyrofuse | 19L |
| L20 | Electric machine rotor position sensor | 45L |
| N10/8 | Rear central control unit | 23L |
| N116/5 | DC/DC converter charger | 39L |
| N127 | Drivetrain control unit | 35L |

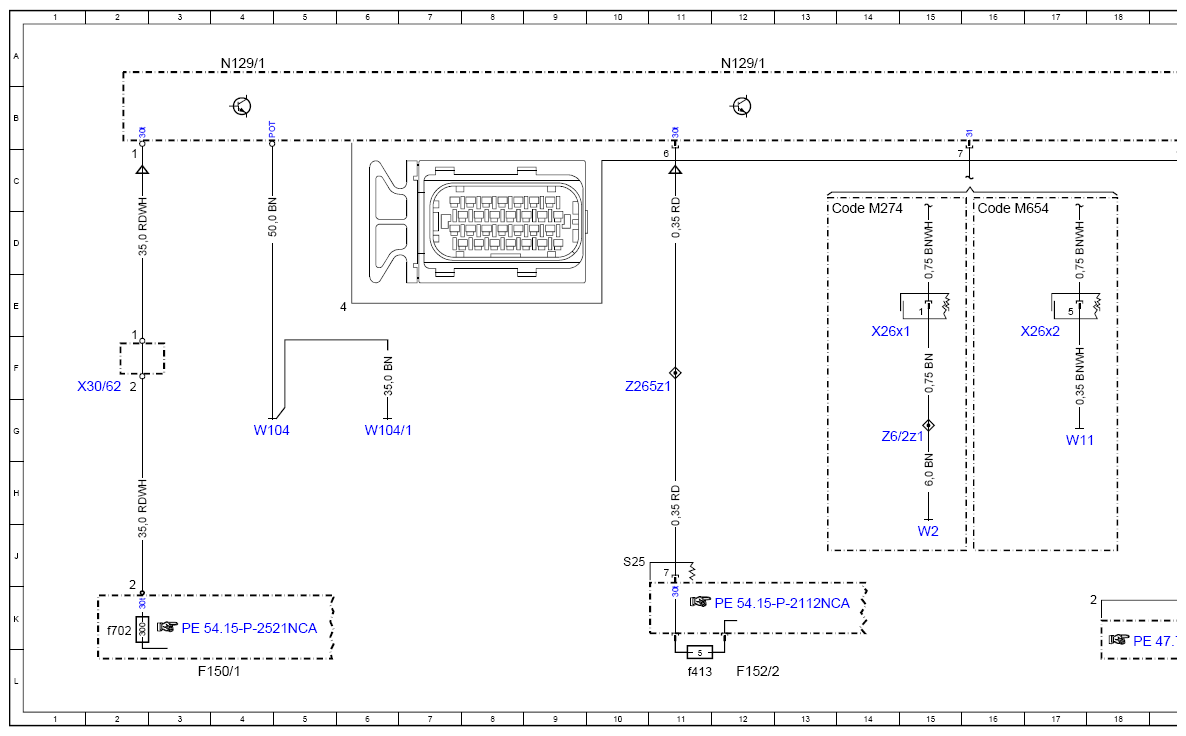

| N129/1 | Power electronics control unit | 4A |
| N129/1 | Power electronics control unit | 52A |

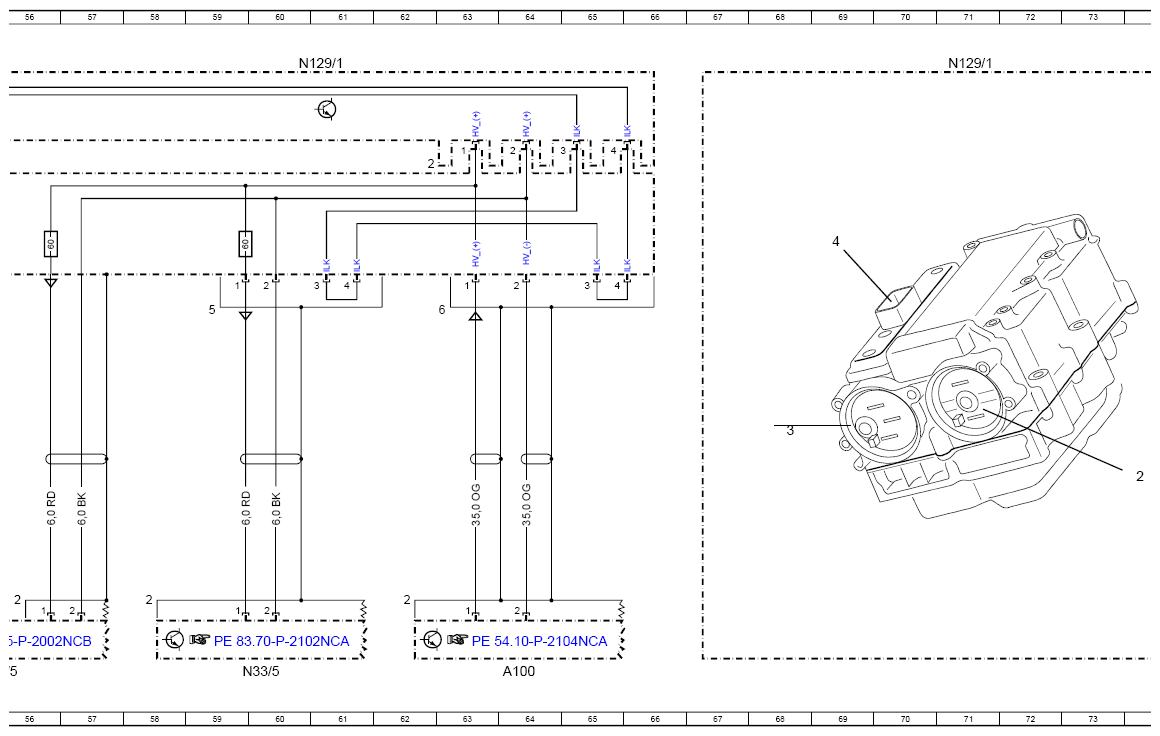

| N129/1 | Power electronics control unit | 60A |
| N129/1 | Power electronics control unit | 71A |

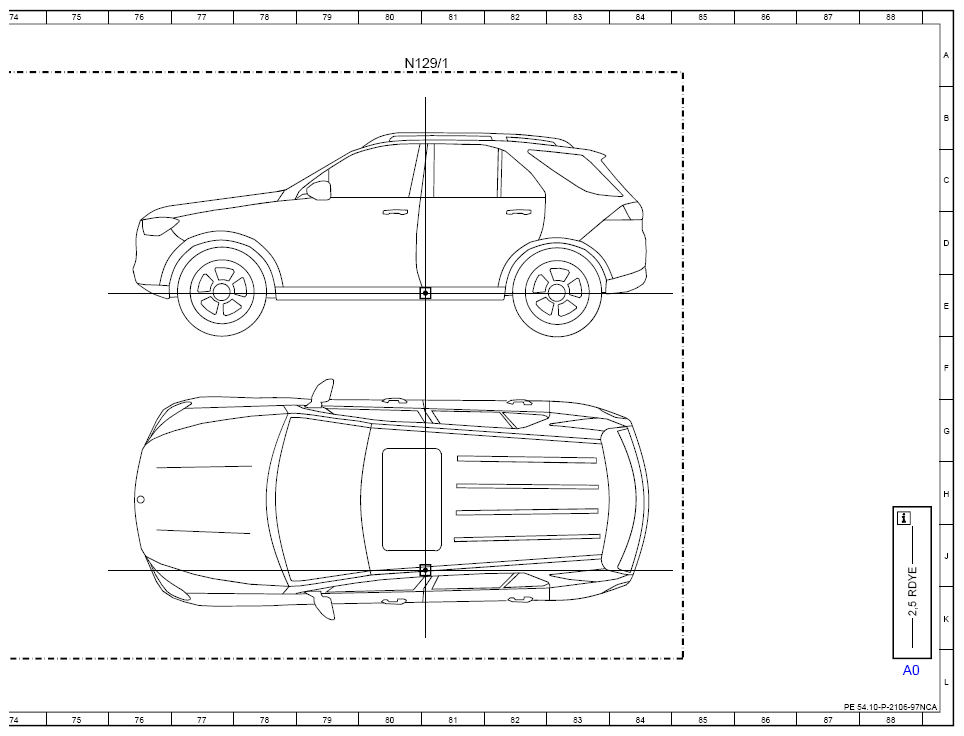

| N129/1 | Power electronics control unit | 80A |
| N129/1 | Power electronics control unit | 12A |

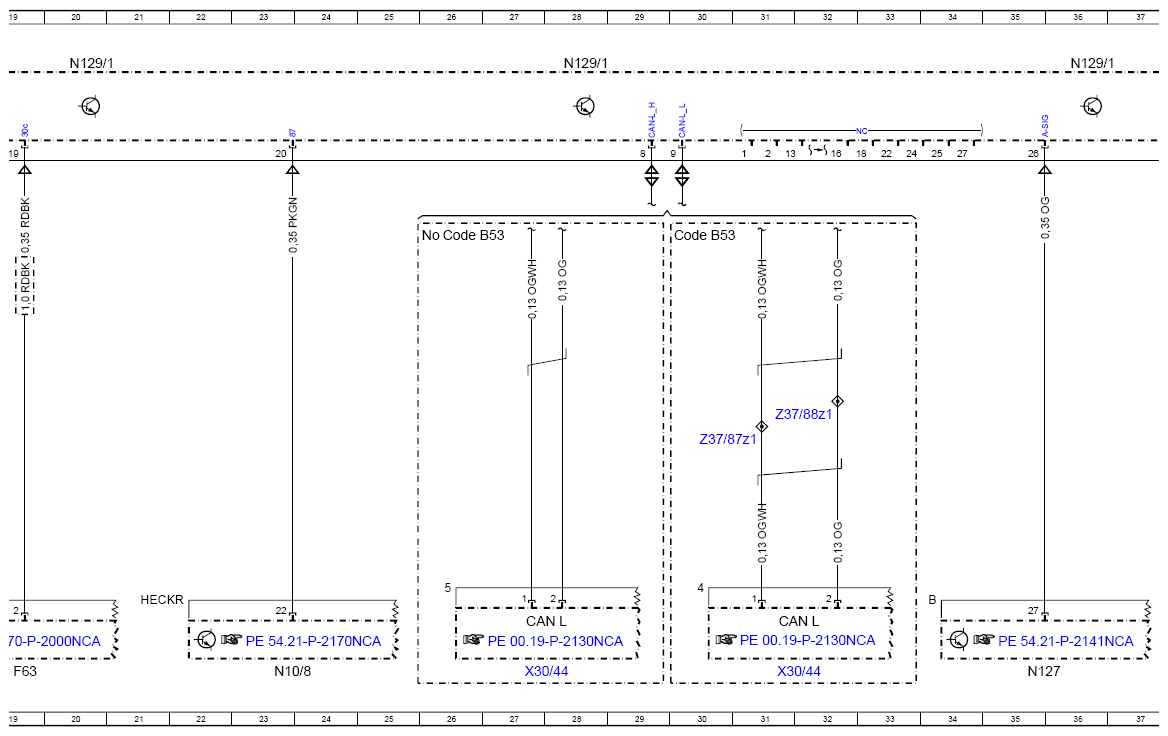

| N129/1 | Power electronics control unit | 20A |
| N129/1 | Power electronics control unit | 28A |

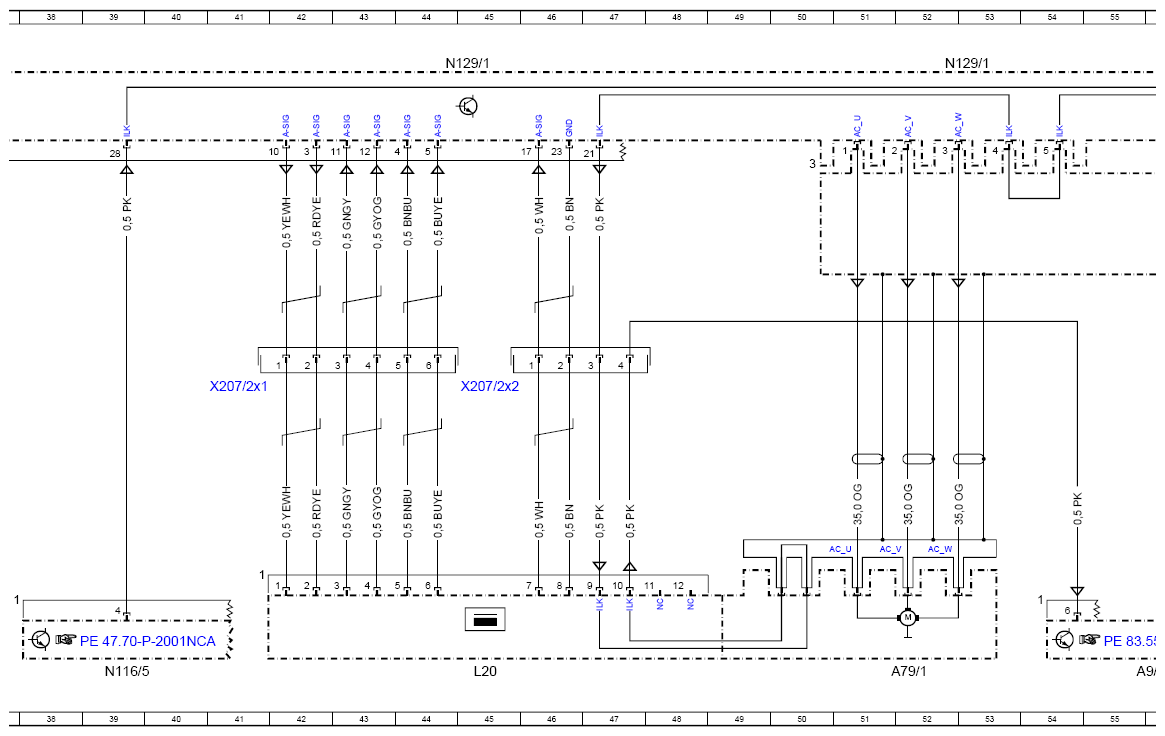

| N129/1 | Power electronics control unit | 36A |
| N129/1 | Power electronics control unit | 44A |
| N33/5 | High-voltage PTC heater | 60L |
| W104 | Power electronics ground point | 4G |
| W104/1 | Power electronics ground point (underfloor) | 6G |
| W11 | Combustion engine ground point | 17G |
| W2 | Right front ground point at lamp unit | 15J |
| X207/2x1 | Electric machine/interior wiring harness electrical connector | 41F |
| X207/2x2 | Electric machine/interior wiring harness electrical connector | 45F |
| X26x1 | Interior and engine wiring harness electrical connector | 14E |
| X26x2 | Interior and engine wiring harness electrical connector | 17E |
| X30/44 | Hybrid CAN (CAN L) potential distributor electrical connector | 27L |
| X30/44 | Hybrid CAN (CAN L) potential distributor electrical connector | 31L |
| X30/62 | Power electronics control unit electrical connector | 2F |
| Z265z1 | Terminal 30t connector sleeve | 11F |
| Z37/87z1 | Hybrid CAN (high) connector sleeve | 30G |
| Z37/88z1 | Hybrid CAN (low) connector sleeve | 32G |
| Z6/2z1 | Ground line connector sleeve | 15G |
