Remove/Install Backup Camera - AR54.65-P-0030ME
Model 167.1/9
With Code 218 (Rear view camera)
Model 167.1/9
With Code 501 (360° camera)
| Risk of injury caused by fingers being jammed or pinched when removing, installing or aligning hoods, doors, trunk lid/rear-end door or sliding roof. | No parts of the body or limbs should be within the operating area when the components are moving. | AS00.00-Z-0011-01A | |
| Topical note | Information on preventing damage to electronic components due to electrostatic discharge | AH54.00-P-0001-01A | |
| Notes on HANDS-FREE ACCESS | AH80.61-P-0001-01A | ||
| Remove/install | |||
| 1 | Remove center liftgate trim. | AR72.20-P-6618ME | |

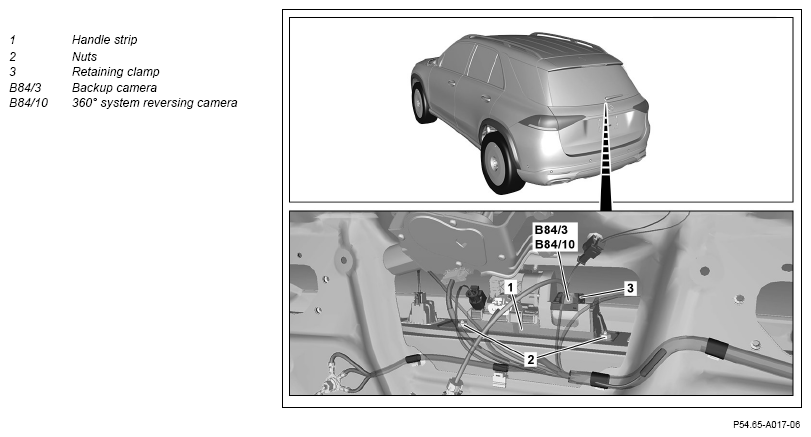

| 2 | Release and disconnect electrical connectors on handle strip (1). | ||
| 3 | Release and disconnect electrical connector o reversing camera (B84/3) or of 360° system reversing camera (B84/10). | ||
| 4 | Unscrew nuts (2) and remove handle strip (1). | ||
| 5 | Release and fold up retaining clamp (3). | ||
| 6 | Remove reversing camera (B84/3) or 360° system reversing camera (B84/10). | ||
| 7 | Install in the reverse order. | ||
| 8 | Carry out commissioning of reversing camera (B84/3). | Model 167.1/9 with code 218 (Rear view camera) except code 235 (Active Parking Assist) When replacing reversing camera (B84/3). |
|
| AD00.00-P-2000-06ME | |||
| Calibrate | |||
| 9.1 | Calibrate reversing camera (B84/3). | Model 167.1/9 with code 218 (Rear view camera) except code 235 (Active Parking Assist) |
|
| AD00.00-P-2000-06ME | |||
| Fig 2 | |||
| 9.2 | Calibrate reversing camera (B84/3) or 360° system reversing camera (B84/10). | Model 167.1/9 with code 218 (Rear view camera) with code 235 (Active Parking Assist) Model 167.1/9 with code 501 (360° camera) |
|
| AD00.00-P-2000-06ME |
