Wiring Diagram For Upper Control Panel Control Unit - PE54.21-P-2119-97FCA
Model 253 (except 253.99)
as of model year 2020

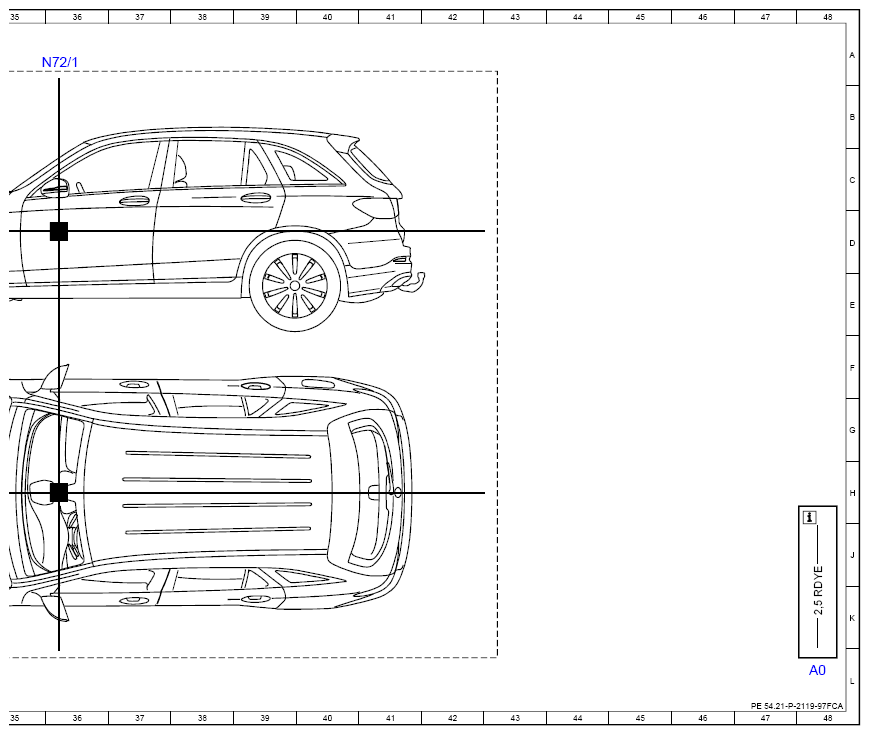

Control unit N72/1
Model 253.99
as of model year 2019
with code 9O1 (Fuel cell pre-installation)
Control unit N72/1
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Use of wiring diagrams | 48L |
| A105 | Touchpad | 16L |
| Code 901 | Fuel cell retrofitting | 9D |
| Code 901 | Fuel cell retrofitting | 4D |
| K40/6 | Driver-side fuse and relay module | 7L |
| K40/6 | Driver-side fuse and relay module | 12L |
| K40/6f206 | Fuse 206 | 11L |
| K40/6f209 | Fuse 209 | 6L |
| N10/6 | Front SAM control unit | 20L |

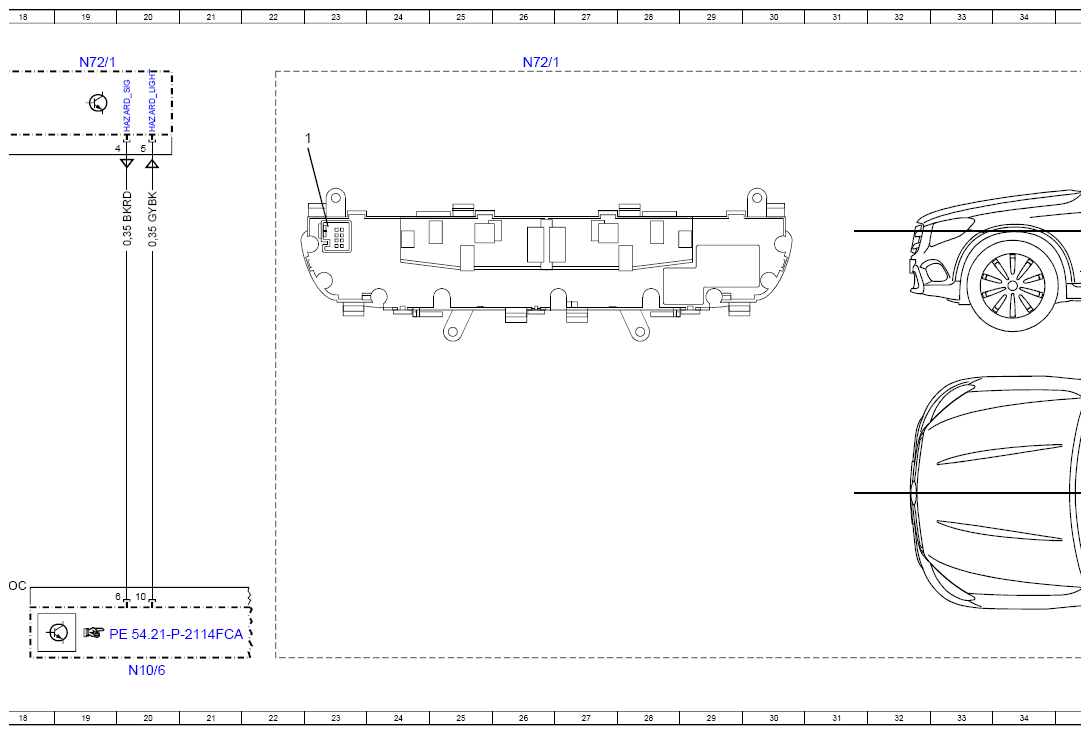

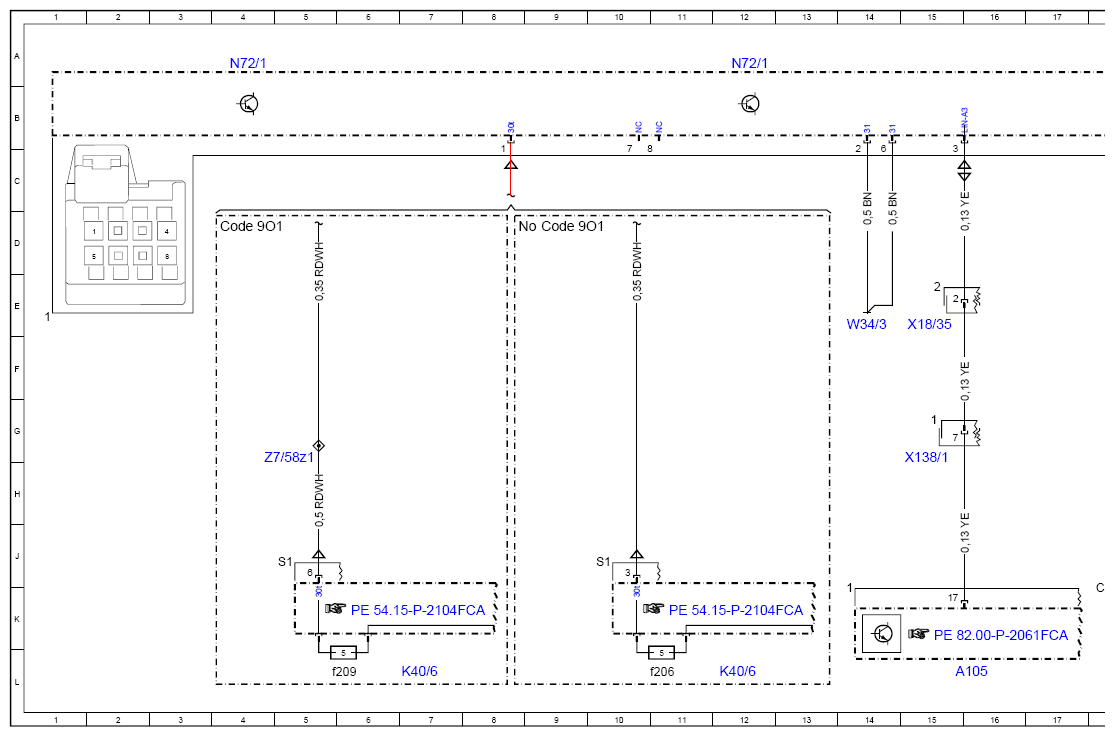

| N72/1 | Upper control panel control unit | 4A |
| N72/1 | Upper control panel control unit | 12A |
| N72/1 | Upper control panel control unit | 19A |
| N72/1 | Upper control panel control unit | 26A |
| N72/1 | Upper control panel control unit | 36A |
| W34/3 | Right footwell ground point | 14E |
| X138/1 | Front center console electrical connector | 15H |
| X18/35 | Cockpit wiring harness and frame floor assembly electrical connector | 15E |
| Z7/58z1 | Tml. 30 connector sleeve | 5G |
