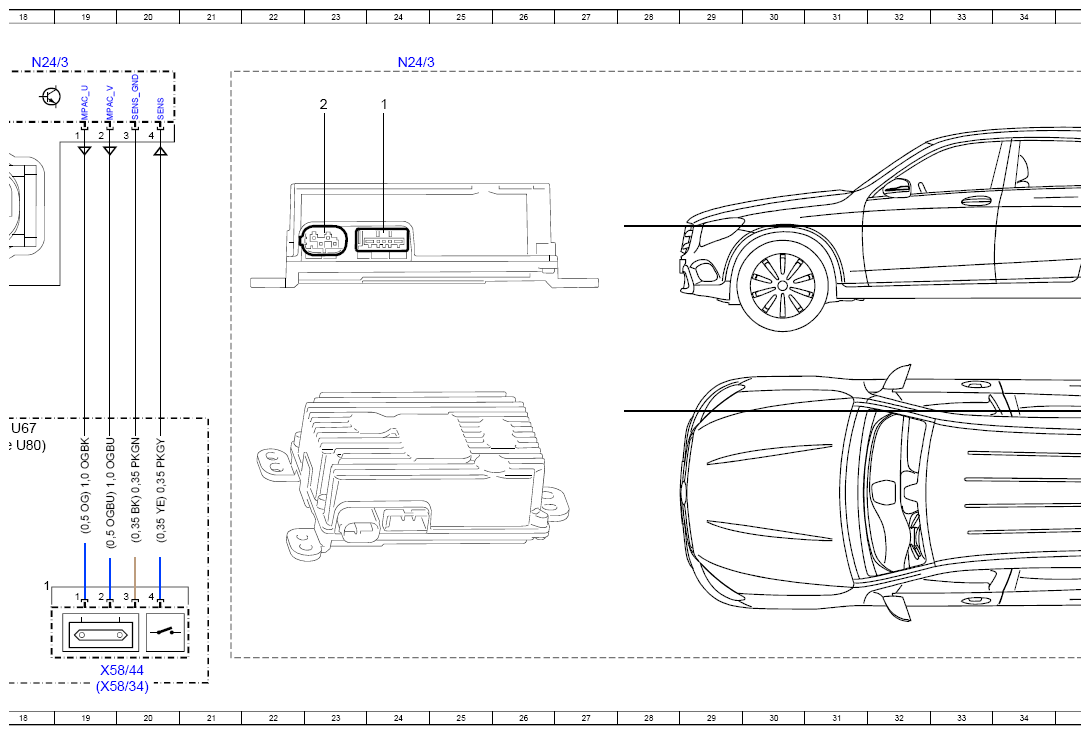

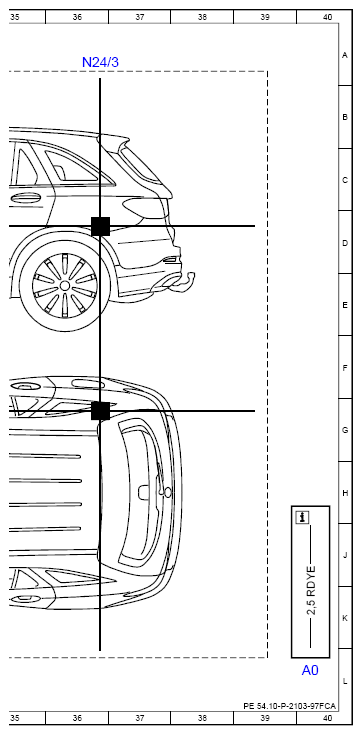

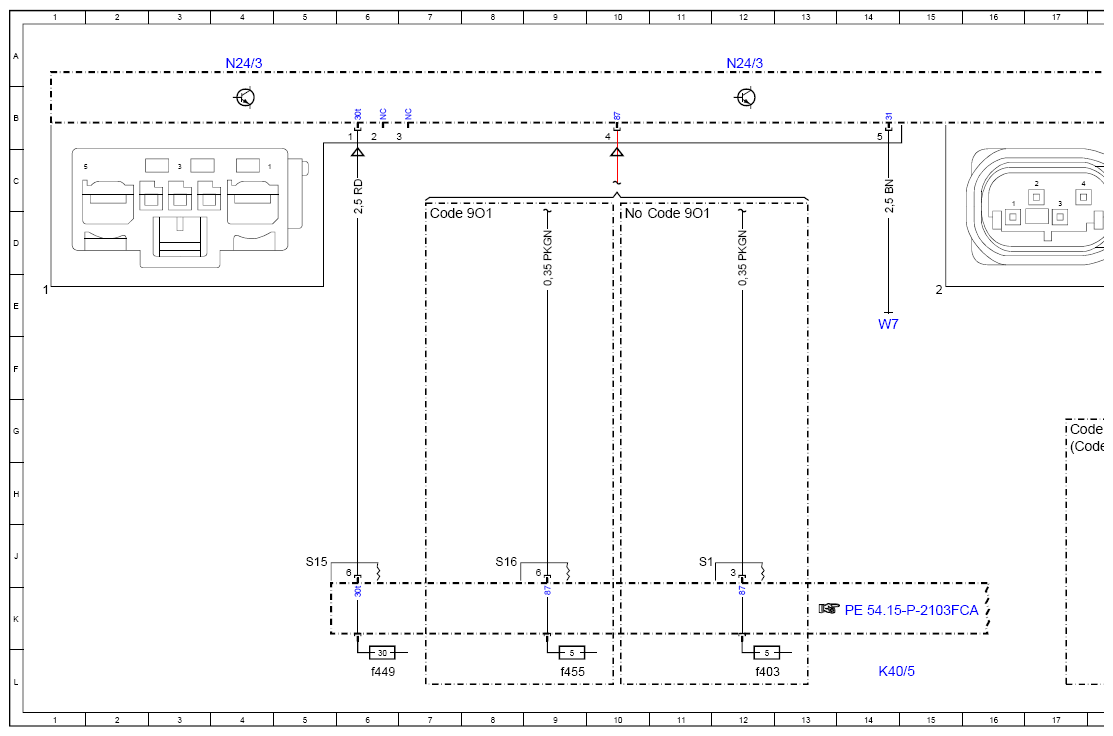

Wiring Diagram Control Unit DC/AC Converter - PE54.10-P-2103-97FCA
Model 253 (except 253.99) as of model year 2020
with code U67 (230 V socket in interior compartment)
with code U80 (115 V socket)
Control unit N24/3
Model 253.99 as of model year 2019
with code 9O1 (Fuel cell pre-installation)
with code U67 (230 V socket in interior compartment)
with code U80 (115 V socket)
Control unit N24/3
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Use of wiring diagrams | 40L |
| Code 901 | Fuel cell retrofitting | 7D |
| Code 901 | Fuel cell retrofitting | 10D |
| Code U67 | 230 V socket in interior compartment | 17G |
| Code U80 | 115 V socket | 17G |
| K40/5 | Rear fuse and relay module | 14L |
| K40/5f403 | Fuse 403 | 12L |
| K40/5f449 | Fuse 449 | 6L |
| K40/5f455 | Fuse 455 | 9L |
| N24/3 | DC/AC converter control unit | 4A |
| N24/3 | DC/AC converter control unit | 12A |
| N24/3 | DC/AC converter control unit | 18A |
| N24/3 | DC/AC converter control unit | 24A |
| N24/3 | DC/AC converter control unit | 36A |
| W7 | Right wheel house trunk ground point | 14E |
| X58/34 | 115 V socket | 19L |
| X58/44 | 230V socket | 19L |
