Remove/Install 360° Camera In Outside Mirror - AR54.65-P-3002LW
Model 205.0/1/2, 253.1/9
as of model year 2016
with code 501 (360° camera)
Model 205.3/4, 213, 238, 253.3
with code 501 (360° camera)
Model 293
with code 501 (360° camera)
Shown on model 205.0, on left side of vehicle

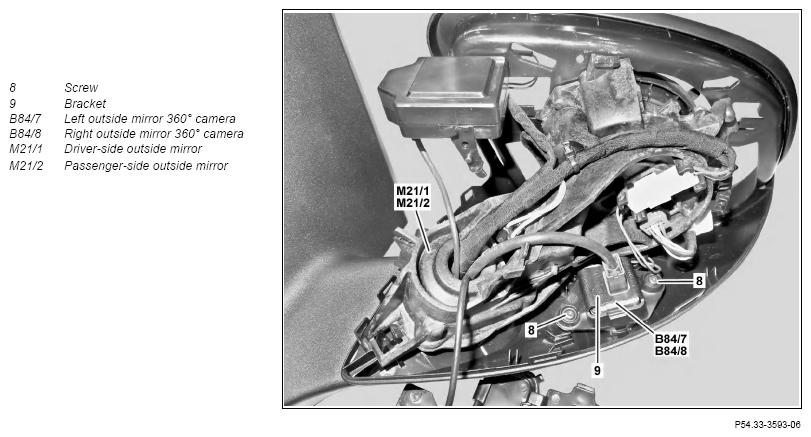

Fig 1: 360° Camera In Outside Mirror Components Location - Model 253.3 With Code 501 (Shown On Model 205.0)
| Information on preventing damage to electronic components due to electrostatic discharge | AH54.00-P-0001-01A | ||
| Remove/install | |||
| 1 | Remove trim on driver's side outside mirror (M21/1) or front passenger side outside mirror (M21/2). | AR88.70-P-9040LF | |
| 2 | Release telephone antenna and place to one side with line attached. | Model 205.0/1/2, 253.1/9 as of model year 2016 with code 274 (Telephone antenna) with code 501 (360° camera) Model 205.3/4, 213, 238, 253.3, 293 with code 274 (Telephone antenna) with code 501 (360° camera) |
AR82.62-P-0011LW |
| 3 | Release and disconnect electrical connector on camera for left side camera (B84/7) or camera for right side camera (B84/8). | ||
| 4 | Remove bolts (8). | ||
| 5 | Remove holder (9) with camera for 360° camera on left outside mirror (B84/7) or camera for 360° camera on right outside mirror (B84/8). | ||
| 6 | Unclip camera for 360° camera on left outside mirror (B84/7) or camera for 360° camera on right outside mirror (B84/8) from holder (9) and remove. | When replacing left outside mirror 360° camera (B84/7) or right outside mirror 360° camera (B84/8). | |
| 7 | Install in the reverse order. | ||
| 8.1 | Calibrate camera for left outside mirror 360° camera (B84/7) or camera for right outside mirror 360° camera (B84/8) using vehicle diagnosis system. | After removal, installation of left outside mirror 360° camera (B84/7) or right outside mirror 360° camera (B84/8). | |
| Model 293 with code 501 (360° camera) |
AD00.00-P-2000-06FR | ||
| Model 205.0/1/2, 253.1/9 as of model year 2016 with code 501 (360° camera) Model 205.3/4, 213, 253.3 with code 501 (360° camera) |
AD00.00-P-2000-04B | ||
| Model 238 with code 501 (360° camera) |
AD00.00-P-2000-06LWO | ||
| 8.2 | Calibrate camera for 360° camera on left outside mirror (B84/7) or camera for 360° camera on right outside mirror (B84/8), camera for front 360° camera and camera for rear 360° camera using vehicle diagnosis system. | After removal/installation of camera for 360° camera on left outside mirror (B84/7) or camera for 360° camera on right outside mirror (B84/8) and another 360° camera. | |
| Model 293 with code 501 (360° camera) |
AD00.00-P-2000-06FR | ||
| Model 205.0/1/2, 253.1/9 as of model year 2016 with code 501 (360° camera) Model 205.3/4, 213, 253.3 with code 501 (360° camera) |
AD00.00-P-2000-04B | ||
| Model 238 with code 501 (360° camera) |
AD00.00-P-2000-06LWO |
