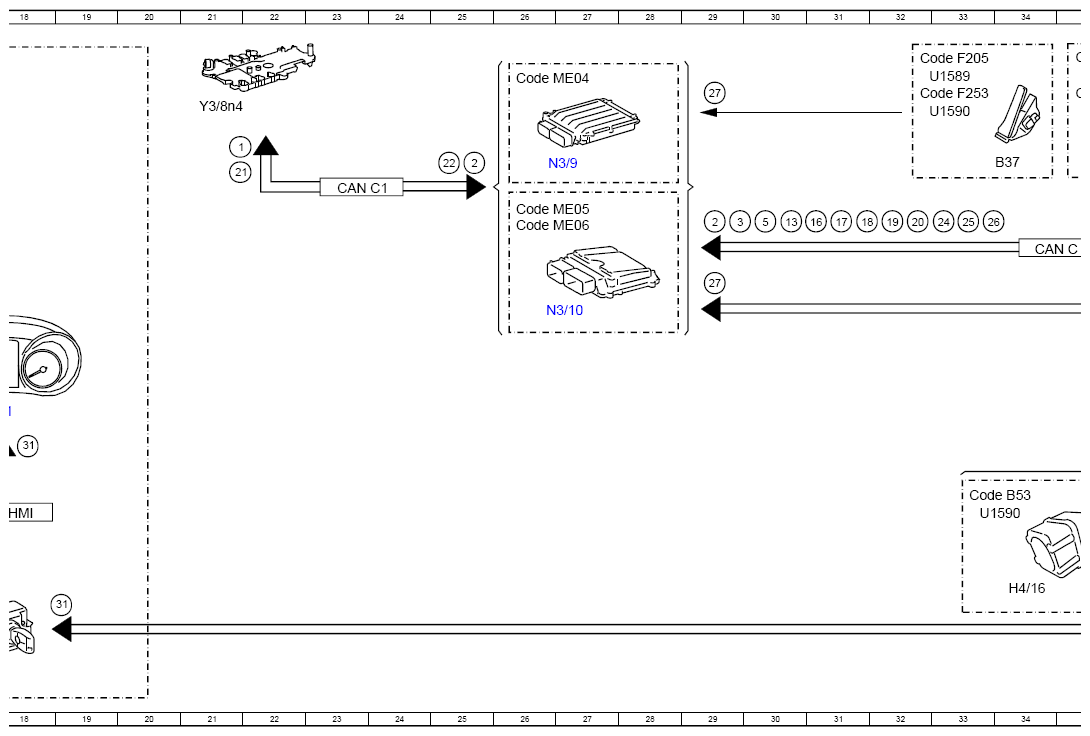

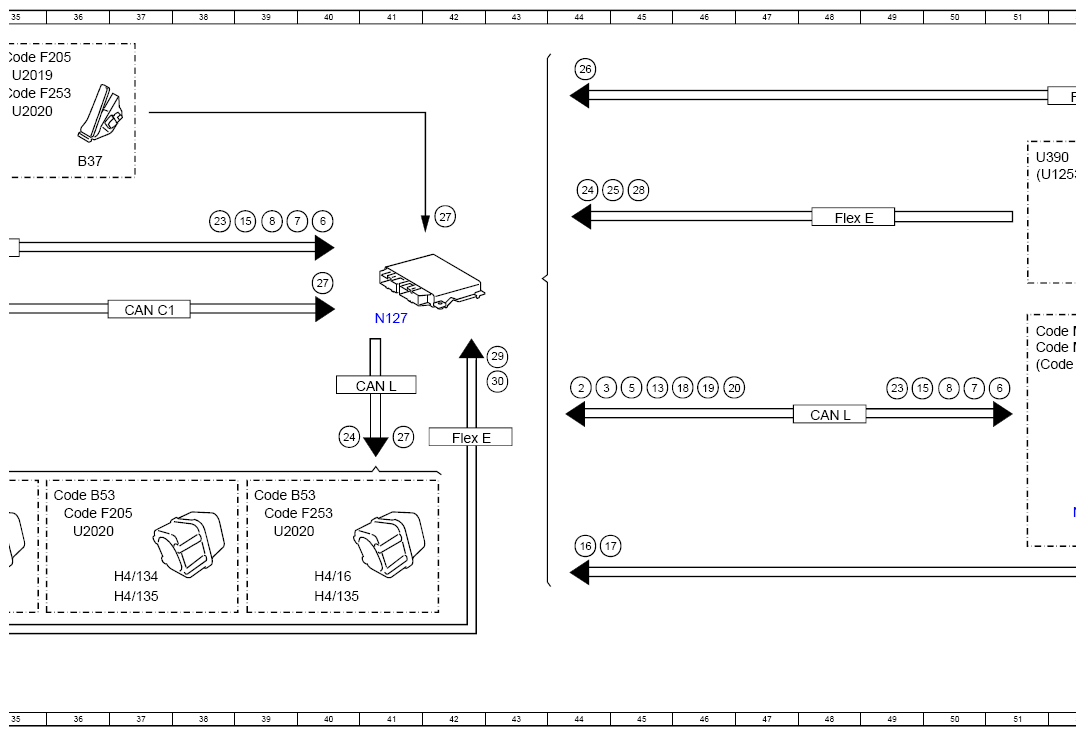

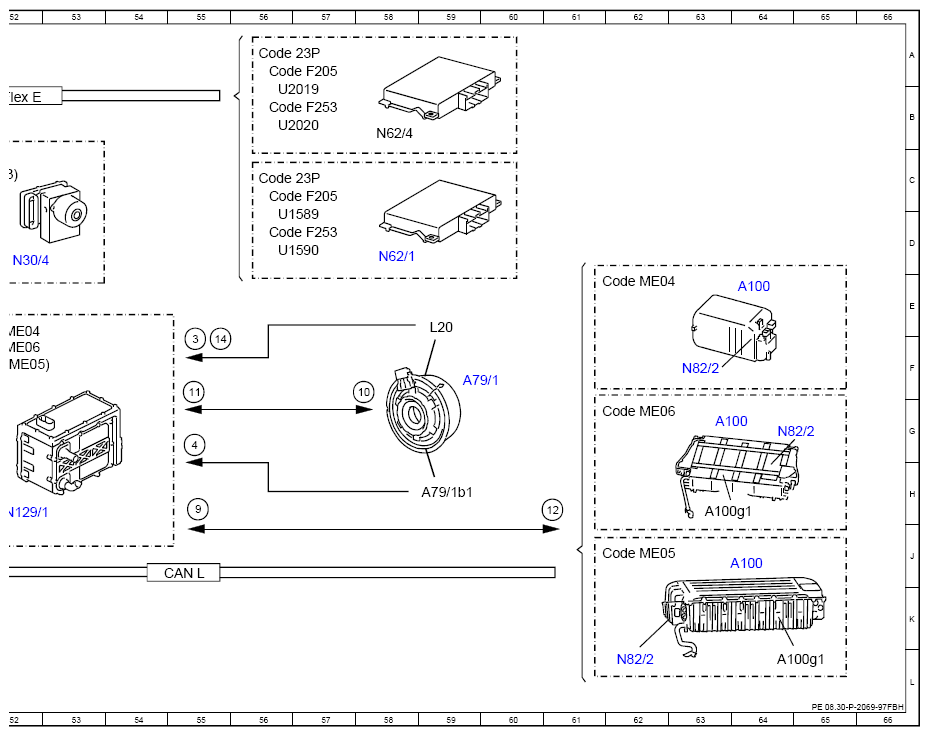

Electrical Function Schematic For Driving Conditions Of The Hybrid Drive System - PE08.30-P-2069-97FBH
Engine 274.920 in model 205.047/147/247
Engine 274.920 in model 253.353/953
Engine 274.920 in model 253.354/954
Engine 651.921 in model 205.012/212
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Operating mode, request | 21C |
| 10 | Discharge current for motor operation, energy flow | 58F |
| 11 | Charging current from alternator operation, energy flow | 55F |
| 12 | Charging current, energy flow | 61H |
| 13 | Charging voltage and charging current, signal | 45F |
| 13 | Charging voltage and charging current, signal | 30D |
| 14 | Electrical machine rotor position, signal | 55F |
| 15 | Charging voltage and charging current, request | 49F |
| 15 | Charging voltage and charging current, request | 39D |
| 16 | High-voltage battery voltage, signal | 44J |
| 16 | High-voltage battery voltage, signal | 31D |
| 17 | High-voltage battery temperature, signal | 44J |
| 17 | High-voltage battery temperature, signal | 31D |
| 18 | Available torque, signal | 46F |
| 18 | Available torque, signal | 31D |
| 19 | Electric machine generative torque, signal | 46F |
| 19 | Electric machine generative torque, signal | 32D |
| 2 | Operating mode, status | 25C |
| 2 | Operating mode, status | 44F |
| 2 | Operating mode, status | 29D |
| 20 | Electric machine motor torque, signal | 46F |
| 20 | Electric machine motor torque, signal | 32D |
| 21 | Wet clutch, status | 21C |
| 22 | Wet clutch, request | 25C |
| 23 | Discharge voltage and discharge current, request | 49F |
| 23 | Discharge voltage and discharge current, request | 38D |
| 24 | Wheel speed, signal | 44C |
| 24 | Wheel speed, signal | 33D |
| 24 | Wheel speed, signal | 40G |
| 25 | Torque lowering/ESP dynamics, request | 44C |
| 25 | Torque lowering/ESP dynamics, request | 33D |
| 26 | Torque change/DISTRONIC dynamics, request | 44A |
| 26 | Torque change/DISTRONIC dynamics, request | 33D |
| 27 | Accelerator pedal sensor, signal | 29B |
| 27 | Accelerator pedal sensor, signal | 40E |
| 27 | Accelerator pedal sensor, signal | 41G |
| 27 | Accelerator pedal sensor, signal | 29E |
| 27 | Accelerator pedal sensor, signal | 42D |
| 28 | Service brake, status | 45C |
| 29 | Operating mode, request | 16K |
| 29 | Operating mode, request | 8H |
| 29 | Operating mode, request | 11K |
| 29 | Operating mode, request | 5H |
| 3 | Electric machine RPM, signal | 44F |
| 3 | Electric machine RPM, signal | 55F |
| 3 | Electric machine RPM, signal | 29D |
| 30 | AGILITY SELECT switch, status | 2H |
| 30 | AGILITY SELECT switch, status | 5H |
| 30 | AGILITY SELECT switch, status | 12K |
| 30 | AGILITY SELECT switch, status | 17K |
| 30 | AGILITY SELECT switch, status | 43F |
| 31 | Operating mode, status | 18G |
| 31 | Operating mode, status | 19K |
| 4 | Electric machine temperature, signal | 55G |
| 5 | Electric machine, status | 45F |
| 5 | Electric machine, status | 30D |
| 6 | Tolerable discharge voltage/current, signal | 51F |
| 6 | Tolerable discharge voltage/current, signal | 40D |
| 7 | Tolerable charging voltage/current, signal | 50F |
| 7 | Tolerable charging voltage/current, signal | 39D |
| 8 | Electric machine specified torque, request | 50F |
| 8 | Electric machine specified torque, request | 39D |
| 9 | Discharge current, energy flow | 55H |
| A1 | Instrument cluster | 18G |
| A100 | High-voltage battery module | 64E |
| A100 | High-voltage battery module | 63G |
| A100 | High-voltage battery module | 64J |
| A100g1 | High-voltage battery | 63H |
| A100g1 | High-voltage battery | 64L |
| A105 | Touchpad | 3L |
| A26/17 | Head unit | 12L |
| A40/9 | Audio/COMAND control panel | 7L |
| A79/1 | Electric machine | 59F |
| A79/1b1 | Electric machine temperature sensors | 59H |
| B37 | Accelerator pedal sensor | 34C |
| B37 | Accelerator pedal sensor | 36C |
| CAN A | Telematics CAN | 10K |
| CAN C | Engine CAN | 34D |
| CAN C1 | Drive train CAN | 23C |
| CAN C1 | Drive train CAN | 37E |
| CAN HMI | User interface CAN | 17H |
| CAN HMI | User interface CAN | 15K |
| CAN L | Hybrid CAN | 48G |
| CAN L | Hybrid CAN | 55J |
| CAN L | Hybrid CAN | 41F |
| Code 23P | Driver assistance package | 56C |
| Code 23P | Driver assistance package | 56A |
| Code 446 | Touchpad only | 2J |
| Code 446 | Touchpad only | 6J |
| Code B53 | Acoustic ambient protection | 39H |
| Code B53 | Acoustic ambient protection | 36H |
| Code B53 | Acoustic ambient protection | 33H |
| Code F205 | MODEL SERIES 205 | 56C |
| Code F205 | MODEL SERIES 205 | 56A |
| Code F205 | MODEL SERIES 205 | 36H |
| Code F205 | MODEL SERIES 205 | 32A |
| Code F205 | MODEL SERIES 205 | 35A |
| Code F253 | MODEL SERIES 253 | 56D |
| Code F253 | MODEL SERIES 253 | 56B |
| Code F253 | MODEL SERIES 253 | 39H |
| Code F253 | MODEL SERIES 253 | 32B |
| Code F253 | MODEL SERIES 253 | 35B |
| Code ME04 | Hybrid drive 20 KW VARIANT | 26A |
| Code ME04 | Hybrid drive 20 KW VARIANT | 61E |
| Code ME04 | Hybrid drive 20 KW VARIANT | 51E |
| Code ME05 | HYBRID DRIVE 80 KW VARIANT (INCLUDING PLUGIN) | 26D |
| Code ME05 | HYBRID DRIVE 80 KW VARIANT (INCLUDING PLUGIN) | 61J |
| Code ME05 | HYBRID DRIVE 80 KW VARIANT (INCLUDING PLUGIN) | 51F |
| Code ME05 | HYBRID DRIVE 80 KW VARIANT (INCLUDING PLUGIN) | 4B |
| Code ME05 | HYBRID DRIVE 80 KW VARIANT (INCLUDING PLUGIN) | 1A |
| Code ME06 | Hybrid drive 50 KW VARIANT (INCLUDING PLUGIN) | 61G |
| Code ME06 | Hybrid drive 50 KW VARIANT (INCLUDING PLUGIN) | 51F |
| Code ME06 | Hybrid drive 50 KW VARIANT (INCLUDING PLUGIN) | 4C |
| Code ME06 | Hybrid drive 50 KW VARIANT (INCLUDING PLUGIN) | 1B |
| Code ME06 | Hybrid drive 50 KW VARIANT (INCLUDING PLUGIN) | 7B |
| Code ME06 | Hybrid drive 50 KW VARIANT (INCLUDING PLUGIN) | 26D |
| Code ME06 | Hybrid drive 50 KW VARIANT (INCLUDING PLUGIN) | 1B |
| Flex E | Chassis FlexRay | 48D |
| Flex E | Chassis FlexRay | 52B |
| Flex E | Chassis FlexRay | 42G |
| H4/134 | Sound generator 2 | 37J |
| H4/135 | Rear end sound generator | 40K |
| H4/135 | Rear end sound generator | 37K |
| H4/16 | Sound generator | 40J |
| H4/16 | Sound generator | 34K |
| L20 | Electric machine rotor position sensor | 59E |
| LIN A3 | LCP LIN | 2G |
| LIN A3 | LCP LIN | 5G |
| LIN A3 | LCP LIN | 8G |
| N127 | Drivetrain control unit | 41E |
| N129/1 | Power electronics control unit | 52H |
| N3/10 | ME-SFI [ME] control unit | 26E |
| N3/9 | CDI control unit | 26C |
| N30/4 | Electronic Stability Program control unit | 52D |
| N62/1 | Radar sensors control unit | 58D |
| N62/4 | Mercedes-Benz Intelligent Drive control unit | 58B |
| N72/4 | Left lower control panel | 3C |
| N72/4 | Left lower control panel | 6C |
| N72/4s1 | AGILITY SELECT switch | 2C |
| N72/4s11 | DYNAMIC SELECT switch | 5C |
| N72/4s6 | Operating mode select button | 5F |
| N72/5 | Right lower control panel | 7C |
| N72/5s16 | Operating mode select button | 8E |
| N73 | Electronic ignition switch control unit | 17L |
| N82/2 | Battery management system control unit | 63F |
| N82/2 | Battery management system control unit | 64G |
| N82/2 | Battery management system control unit | 62L |
| U1253 | Valid for model 253 | 51C |
| U1589 | Valid up to model year 2019 | 56D |
| U1589 | Valid up to model year 2019 | 32A |
| U1590 | Valid up to model year 2020 | 56D |
| U1590 | Valid up to model year 2020 | 33H |
| U1590 | Valid up to model year 2020 | 32B |
| U2019 | Valid as of model year 2019 | 56B |
| U2019 | Valid as of model year 2019 | 35A |
| U2020 | Valid as of model year 2020 | 56B |
| U2020 | Valid as of model year 2020 | 39J |
| U2020 | Valid as of model year 2020 | 36J |
| U2020 | Valid as of model year 2020 | 35B |
| U390 | Valid for model 205 | 51C |
| Y3/8n4 | Fully integrated transmission control control unit | 21B |
