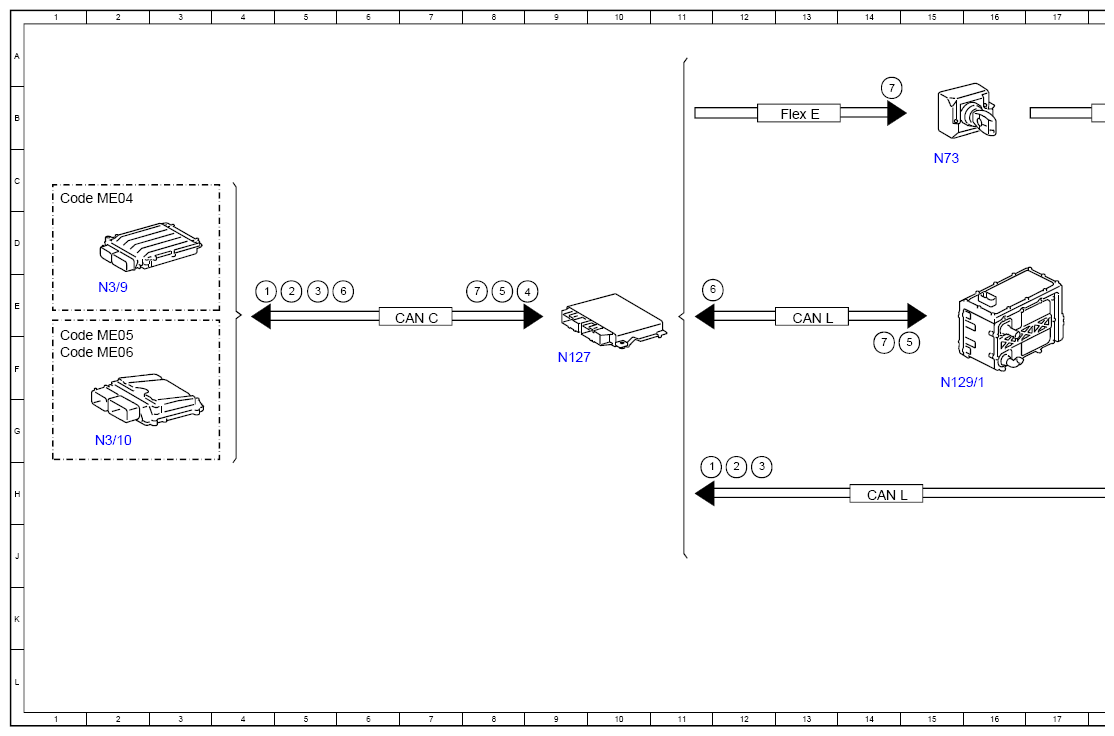

Electrical Function Schematic For Deactivation Of The Hybrid Drive System - PE08.30-P-2064-97FBH
Engine 274.920 in model 205.047/147/247
Engine 274.920 in model 253.353/953
Engine 274.920 in model 253.354/954
Engine 651.921 in model 205.012/212
| Code: | Designation: | Position: |
|---|---|---|
| 1 | High-voltage battery voltage, signal | 11H |
| 1 | High-voltage battery voltage, signal | 4E |
| 2 | High-voltage battery temperature, signal | 12H |
| 2 | High-voltage battery temperature, signal | 5E |
| 3 | Contactor, status | 12H |
| 3 | Contactor, status | 5E |
| 4 | Contactor, request | 18H |
| 4 | Contactor, request | 9E |
| 5 | Intermediate circuit discharging, request | 15F |
| 5 | Intermediate circuit discharging, request | 8E |
| 6 | Intermediate circuit discharging, status | 11E |
| 6 | Intermediate circuit discharging, status | 6E |
| 7 | High-voltage on-board electrical system consumers OFF, request | 14F |
| 7 | High-voltage on-board electrical system consumers OFF, request | 8E |
| 7 | High-voltage on-board electrical system consumers OFF, request | 14B |
| 7 | High-voltage on-board electrical system consumers OFF, request | 20B |
| A100 | High-voltage battery module | 21D |
| A100 | High-voltage battery module | 21G |
| A100 | High-voltage battery module | 21J |
| A100g1 | High-voltage battery | 21H |
| A100g1 | High-voltage battery | 22K |
| CAN B | Interior CAN | 18B |
| CAN C | Engine CAN | 7E |
| CAN L | Hybrid CAN | 13E |
| CAN L | Hybrid CAN | 14H |
| Code ME04 | Hybrid drive 20 KW VARIANT | 1C |
| Code ME04 | Hybrid drive 20 KW VARIANT | 19D |
| Code ME05 | HYBRID DRIVE 80 KW VARIANT (INCLUDING PLUGIN) | 1F |
| Code ME05 | HYBRID DRIVE 80 KW VARIANT (INCLUDING PLUGIN) | 19J |
| Code ME06 | Hybrid drive 50 KW VARIANT (INCLUDING PLUGIN) | 19F |
| Code ME06 | Hybrid drive 50 KW VARIANT (INCLUDING PLUGIN) | 1F |
| Flex E | Chassis FlexRay | 13B |
| N127 | Drivetrain control unit | 9F |
| N129/1 | Power electronics control unit | 15F |
| N22/1 | Climate control control unit | 20C |
| N3/10 | ME-SFI [ME] control unit | 2G |
| N3/9 | CDI control unit | 2E |
| N73 | Electronic ignition switch control unit | 15C |
| N82/2 | Battery management system control unit | 21F |
| N82/2 | Battery management system control unit | 22G |
| N82/2 | Battery management system control unit | 19K |
