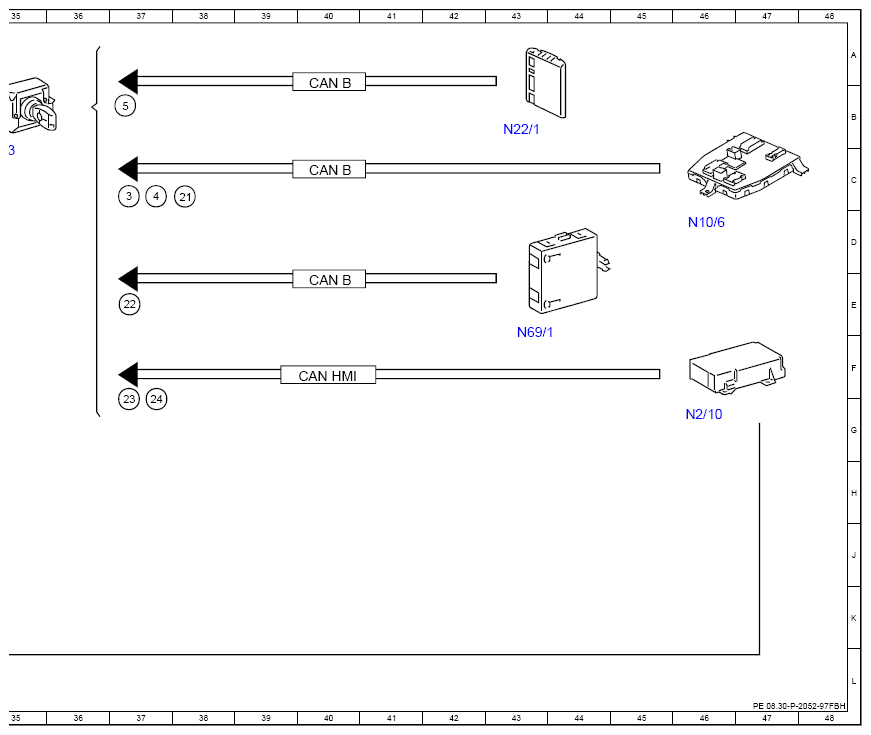

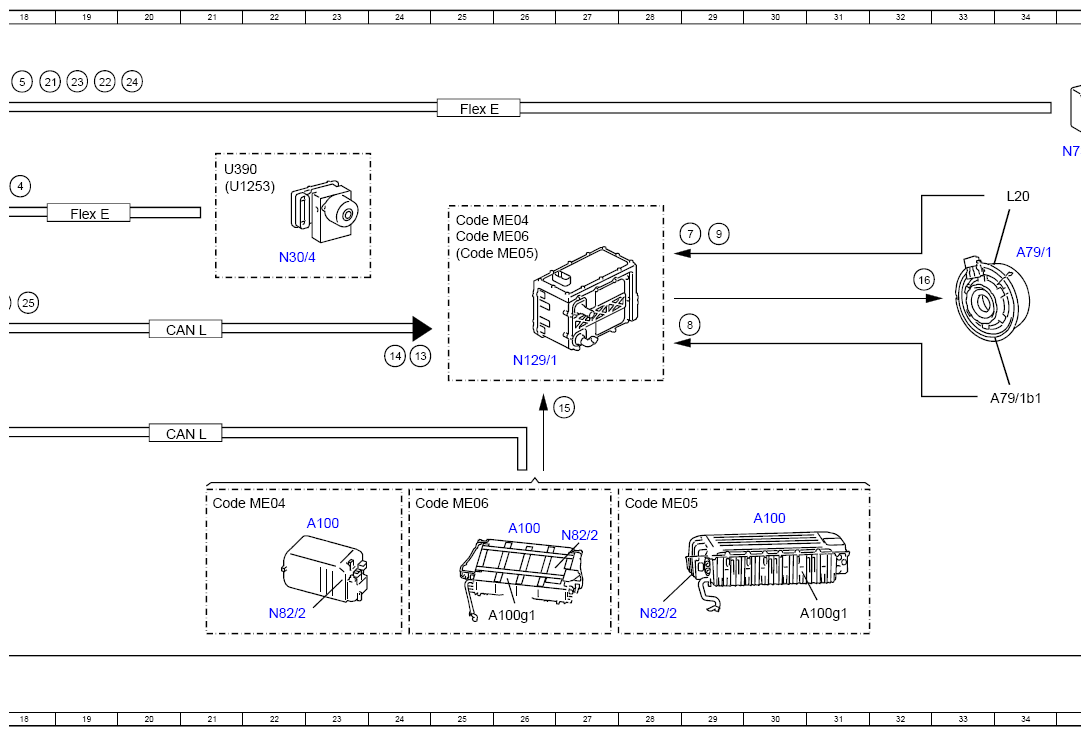

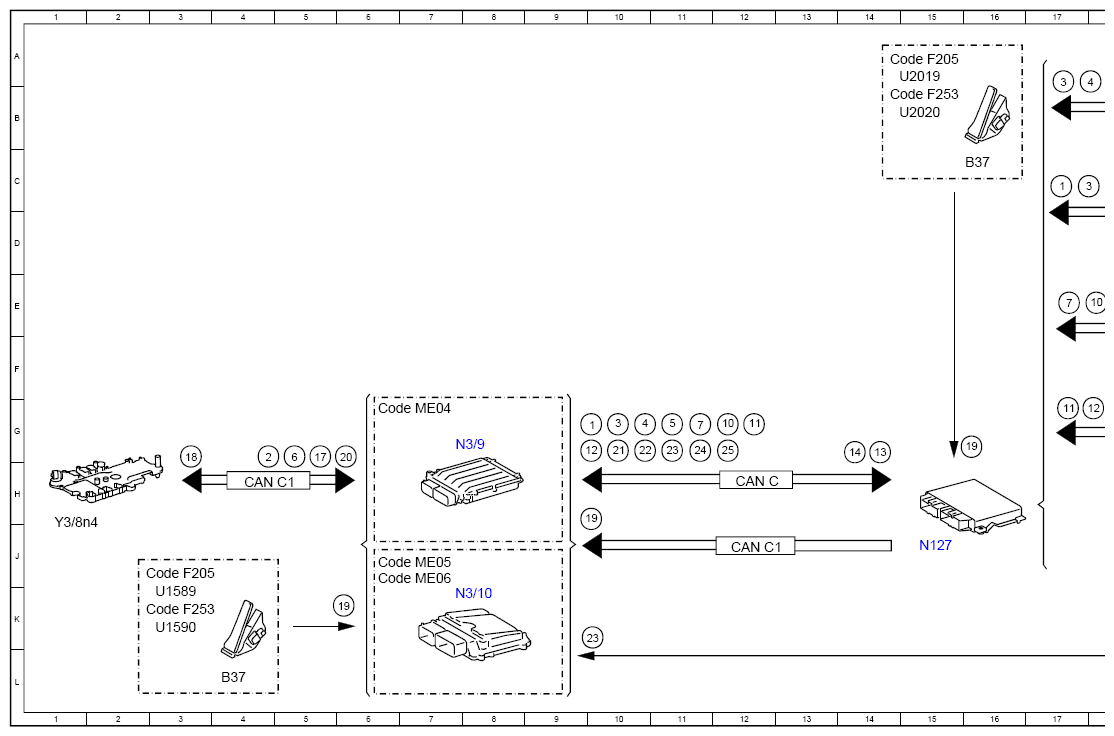

Electrical Function Schematic For Automatic Engine Start - PE08.30-P-2052-97FBH
Engine 274.920 in model 205.047/147/247
Engine 274.920 in model 253.353/953
Engine 274.920 in model 253.354/954
Engine 651.921 in model 205.012/212
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Wheel speed, signal | 10G |
| 1 | Wheel speed, signal | 17C |
| 10 | Electric machine, status | 18E |
| 10 | Electric machine, status | 12G |
| 11 | High-voltage battery voltage, signal | 17G |
| 11 | High-voltage battery voltage, signal | 12G |
| 12 | High-voltage battery temperature, signal | 18G |
| 12 | High-voltage battery temperature, signal | 10G |
| 13 | Discharge voltage and discharge current, request | 24F |
| 13 | Discharge voltage and discharge current, request | 14G |
| 14 | Electric machine specified torque, request | 24F |
| 14 | Electric machine specified torque, request | 14G |
| 15 | Discharge current, energy flow | 27G |
| 16 | Discharge current for motor operation, energy flow | 32E |
| 17 | Wet clutch, status | 5G |
| 18 | Wet clutch, request | 3G |
| 19 | Accelerator pedal sensor, signal | 6K |
| 19 | Accelerator pedal sensor, signal | 10H |
| 19 | Accelerator pedal sensor, signal | 16G |
| 2 | Gear range, status | 4G |
| 20 | Electric auxiliary oil pump, status | 6G |
| 21 | Engine hood contact switch, status | 10G |
| 21 | Engine hood contact switch, status | 18A |
| 21 | Engine hood contact switch, status | 38C |
| 22 | Door rotary tumbler switch, status | 10G |
| 22 | Door rotary tumbler switch, status | 19A |
| 22 | Door rotary tumbler switch, status | 37E |
| 23 | Crash, signal | 11G |
| 23 | Crash, signal | 10K |
| 23 | Crash, signal | 19A |
| 23 | Crash, signal | 37G |
| 24 | Seat belt buckle restraint system switch, status | 11G |
| 24 | Seat belt buckle restraint system switch, status | 37G |
| 24 | Seat belt buckle restraint system switch, status | 20A |
| 25 | Electric machine motor torque, signal | 12G |
| 25 | Electric machine motor torque, signal | 18E |
| 3 | Engine stop prohibited, request | 10G |
| 3 | Engine stop prohibited, request | 17A |
| 3 | Engine stop prohibited, request | 17C |
| 3 | Engine stop prohibited, request | 37C |
| 4 | Engine start, request | 10G |
| 4 | Engine start, request | 18A |
| 4 | Engine start, request | 18C |
| 4 | Engine start, request | 37C |
| 5 | Air conditioning, status | 11G |
| 5 | Air conditioning, status | 18A |
| 5 | Air conditioning, status | 37B |
| 6 | Transmission oil temperature sensor, signal | 5G |
| 7 | Electric machine RPM, signal | 29D |
| 7 | Electric machine RPM, signal | 11G |
| 7 | Electric machine RPM, signal | 17E |
| 8 | Electric machine temperature, signal | 29E |
| 9 | Electrical machine rotor position, signal | 29D |
| A100 | High-voltage battery module | 23J |
| A100 | High-voltage battery module | 26J |
| A100 | High-voltage battery module | 30H |
| A100g1 | High-voltage battery | 26K |
| A100g1 | High-voltage battery | 31K |
| A79/1 | Electric machine | 34D |
| A79/1b1 | Electric machine temperature sensors | 34G |
| B37 | Accelerator pedal sensor | 4L |
| B37 | Accelerator pedal sensor | 16C |
| CAN B | Interior CAN | 40B |
| CAN B | Interior CAN | 40C |
| CAN B | Interior CAN | 40E |
| CAN C | Engine CAN | 12H |
| CAN C1 | Drive train CAN | 4H |
| CAN C1 | Drive train CAN | 12J |
| CAN HMI | User interface CAN | 40F |
| CAN L | Hybrid CAN | 20E |
| CAN L | Hybrid CAN | 20G |
| Code F205 | MODEL SERIES 205 | 2J |
| Code F205 | MODEL SERIES 205 | 14A |
| Code F253 | MODEL SERIES 253 | 2K |
| Code F253 | MODEL SERIES 253 | 14B |
| Code ME04 | Hybrid drive 20 KW VARIANT | 6G |
| Code ME04 | Hybrid drive 20 KW VARIANT | 21H |
| Code ME04 | Hybrid drive 20 KW VARIANT | 25D |
| Code ME05 | HYBRID DRIVE 80 KW VARIANT (INCLUDING PLUGIN) | 6J |
| Code ME05 | HYBRID DRIVE 80 KW VARIANT (INCLUDING PLUGIN) | 28H |
| Code ME05 | HYBRID DRIVE 80 KW VARIANT (INCLUDING PLUGIN) | 25D |
| Code ME06 | Hybrid drive 50 KW VARIANT (INCLUDING PLUGIN) | 6J |
| Code ME06 | Hybrid drive 50 KW VARIANT (INCLUDING PLUGIN) | 24H |
| Code ME06 | Hybrid drive 50 KW VARIANT (INCLUDING PLUGIN) | 25D |
| Flex E | Chassis FlexRay | 19D |
| Flex E | Chassis FlexRay | 25B |
| L20 | Electric machine rotor position sensor | 34C |
| N10/6 | Front SAM control unit | 46D |
| N127 | Drivetrain control unit | 15J |
| N129/1 | Power electronics control unit | 26F |
| N2/10 | Supplemental restraint system control unit | 46G |
| N22/1 | Climate control control unit | 43B |
| N3/10 | ME-SFI [ME] control unit | 8K |
| N3/9 | CDI control unit | 8G |
| N30/4 | Electronic Stability Program control unit | 22D |
| N69/1 | Left front door control unit | 43F |
| N73 | Electronic ignition switch control unit | 35C |
| N82/2 | Battery management system control unit | 22K |
| N82/2 | Battery management system control unit | 27J |
| N82/2 | Battery management system control unit | 28K |
| U1253 | Valid for model 253 | 21C |
| U1589 | Valid up to model year 2019 | 3K |
| U1590 | Valid up to model year 2020 | 3K |
| U2019 | Valid as of model year 2019 | 14A |
| U2020 | Valid as of model year 2020 | 14B |
| U390 | Valid for model 205 | 21C |
| Y3/8n4 | Fully integrated transmission control control unit | 1J |
