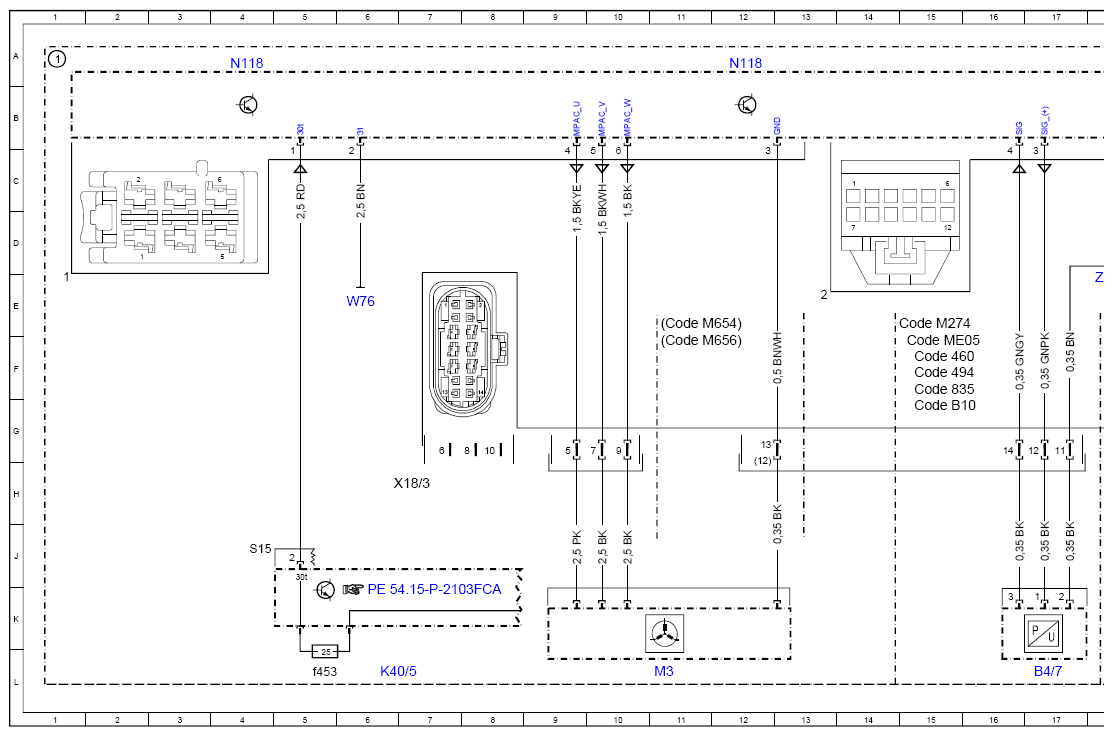

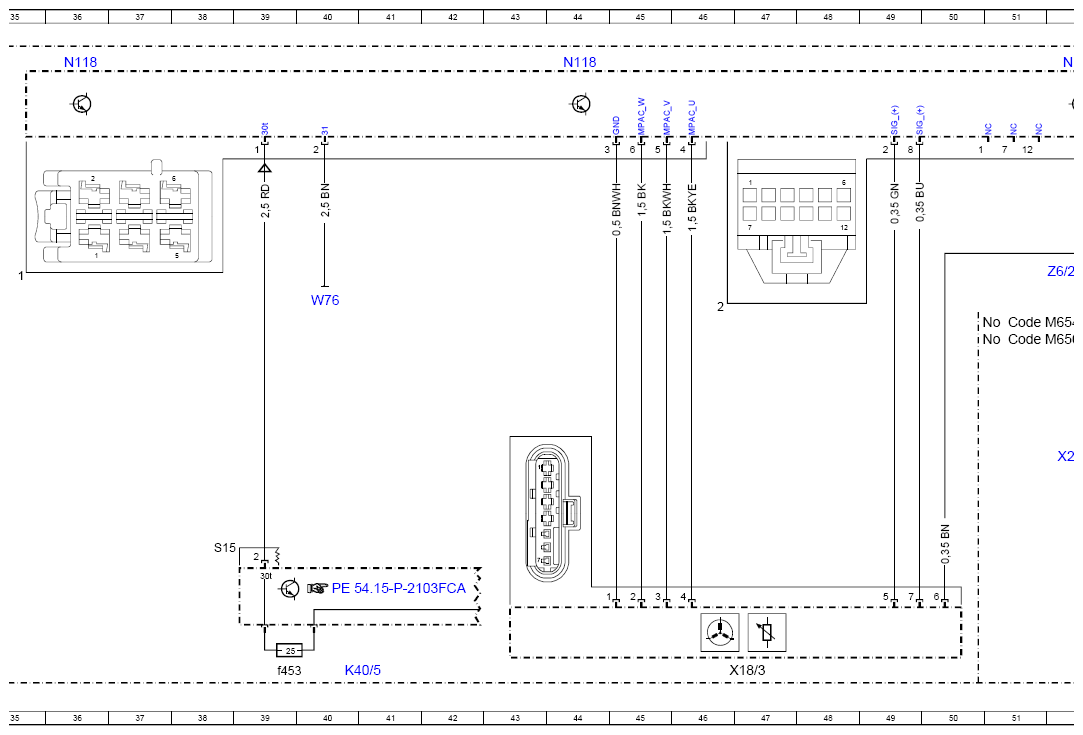

Wiring Diagram For Fuel Pump Control Unit - PE47.40-P-2101-97FCA
Model 253 (except 253.99)
as of Model year 2020
Control unit N118
| Code: | Designation: | Position: |
|---|---|---|
| AO | Use of wiring diagrams | 88L |
| B4/1 | Fuel tank fuel level indicator fill level sensor, left | 21L |
| B4/2 | Fuel tank fuel level indicator fill level sensor, right | 19L |
| B4/7 | Fuel pressure sensor | 17L |
| B4/7 | Fuel pressure sensor | 53L |
| CAN C1 | Drive train CAN | 28K |
| CAN C1 | Drive train CAN | 60K |
| Code 460 | Canada version | 15F |
| Code 494 | USA version | 15F |
| Code 835 | Additional parts for South Korea vehicles | 15F |
| Code B10 | FUEL TANK SYSTEM FOR EU6D STANDARD | 15G |
| Code M177 | SPARK-IGNITION Engine M177 | 30J |
| Code M177 | SPARK-IGNITION Engine M177 | 62J |
| Code M264 | SPARK-IGNITION Engine M264 | 30J |
| Code M264 | SPARK-IGNITION Engine M264 | 62J |
| Code M274 | SPARK-IGNITION Engine M274 | 30J |
| Code M274 | SPARK-IGNITION Engine M274 | 14E |
| Code M274 | SPARK-IGNITION Engine M274 | 62J |
| Code M276 | SPARK-IGNITION Engine M276 | 30K |
| Code M276 | SPARK-IGNITION Engine M276 | 62K |
| Code M654 | DIESEL Engine 0M654 | 30K |
| Code M654 | DIESEL Engine 0M654 | 11E |
| Code M654 | DIESEL Engine 0M654 | 62K |
| Code M654 | DIESEL Engine 0M654 | 51E |
| Code M656 | 6-CYLINDER INLINE DIESEL Engine 0M656 | 30K |
| Code M656 | 6-CYLINDER INLINE DIESEL Engine 0M656 | 11F |
| Code M656 | 6-CYLINDER INLINE DIESEL Engine 0M656 | 62K |
| Code M656 | 6-CYLINDER INLINE DIESEL Engine 0M656 | 51F |
| Code ME05 | HYBRID DRIVE 80 KW VARIANT (INCLUDING PLUGIN) | 15F |
| K40/5 | Rear fuse and relay module | 6L |
| K40/5 | Rear fuse and relay module | 40L |
| K40/5f453 | Fuse 453 | 5L |
| K40/5f453 | Fuse 453 | 39L |
| M3 | Fuel pump (FP) | 11L |
| N10/8 | Rear SAM control unit | 24L |
| N10/8 | Rear SAM control unit | 56L |
| N118 | Fuel pump control unit | 4A |
| N118 | Fuel pump control unit | 12A |
| N118 | Fuel pump control unit | 20A |
| N118 | Fuel pump control unit | 28A |
| N118 | Fuel pump control unit | 36A |
| N118 | Fuel pump control unit | 44A |
| N118 | Fuel pump control unit | 52A |
| N118 | Fuel pump control unit | 61A |
| N118 | Fuel pump control unit | 70A |
| N118 | Fuel pump control unit | 80A |
| N3/10 | ME-SFI [ME] control unit | 32L |
| N3/10 | ME-SFI [ME] control unit | 64L |
| N3/9 | CDI control unit | 32L |
| N3/9 | CDI control unit | 64L |
| W76 | Fuel pump ground point | 6E |
| W76 | Fuel pump ground point | 40E |
| X18/3 | Vehicle interior/fuel tank electrical connector | 7H |
| X18/3 | Vehicle interior/fuel tank electrical connector | 47L |
| X25/4 | Fuel tank electrical connector | 52H |
| X30/21 | Drive train CAN (CAN C1) potential distributor electrical connector | 28L |
| X30/21 | Drive train CAN (CAN C1) potential distributor electrical connector | 60L |
| Z6/29z1 | Connector sleeve, ground connection for fuel pump | 18E |
| Z6/29z1 | Connector sleeve, ground connection for fuel pump | 52E |
