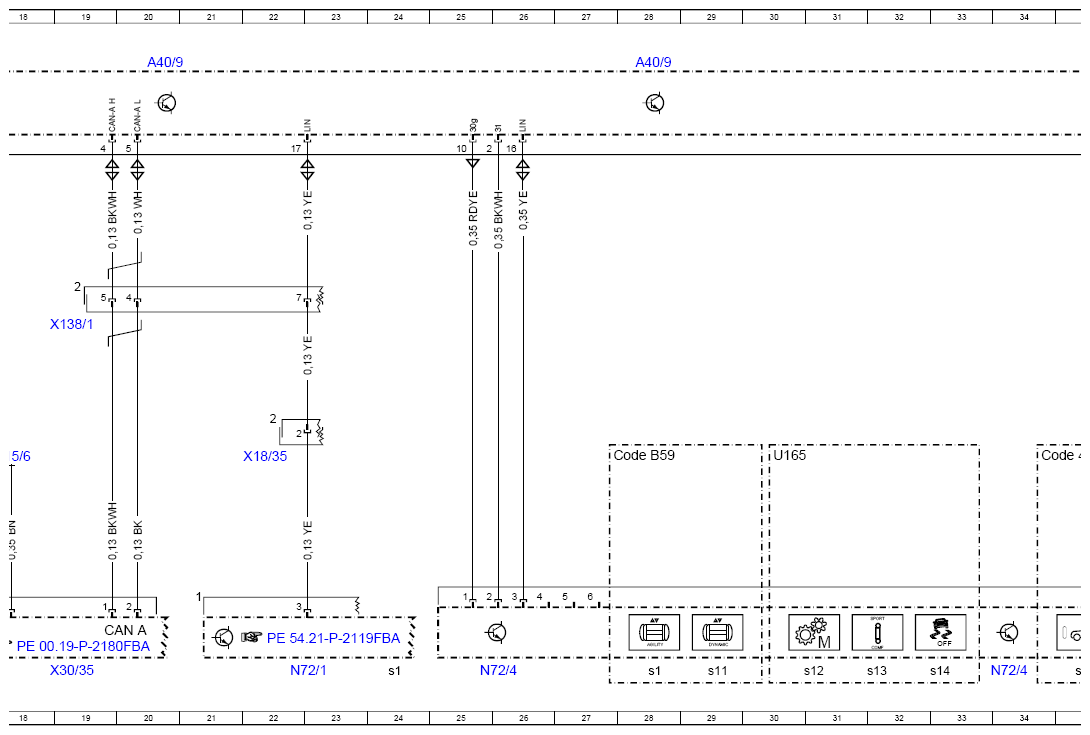

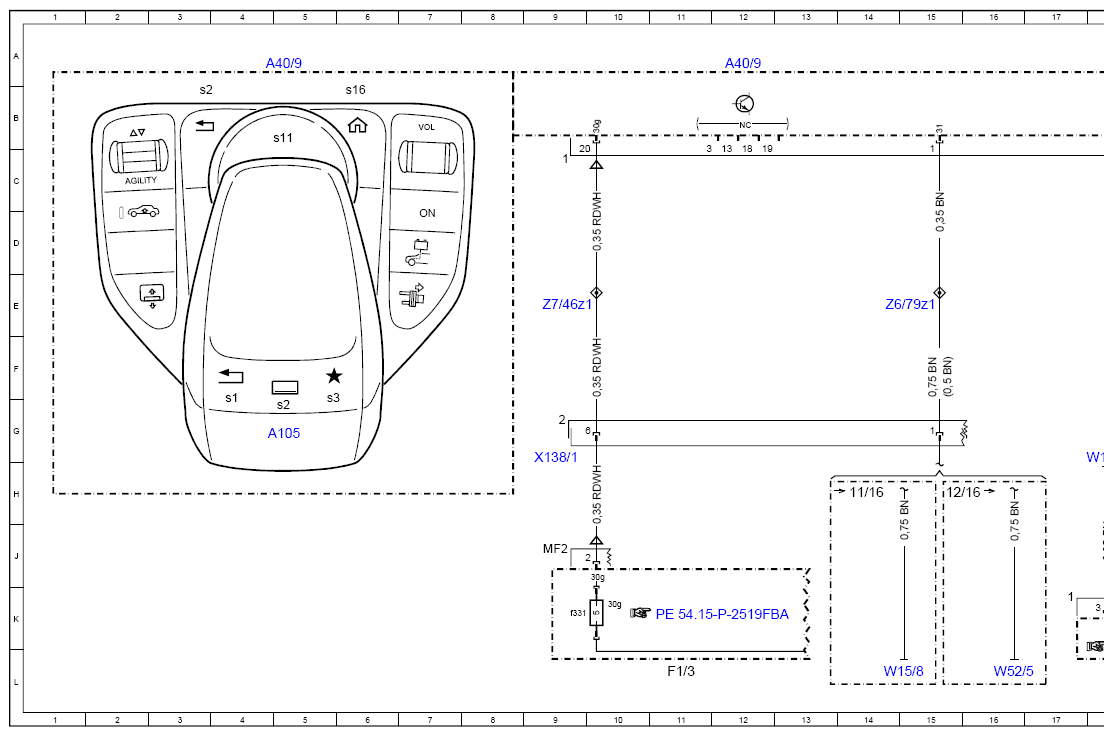

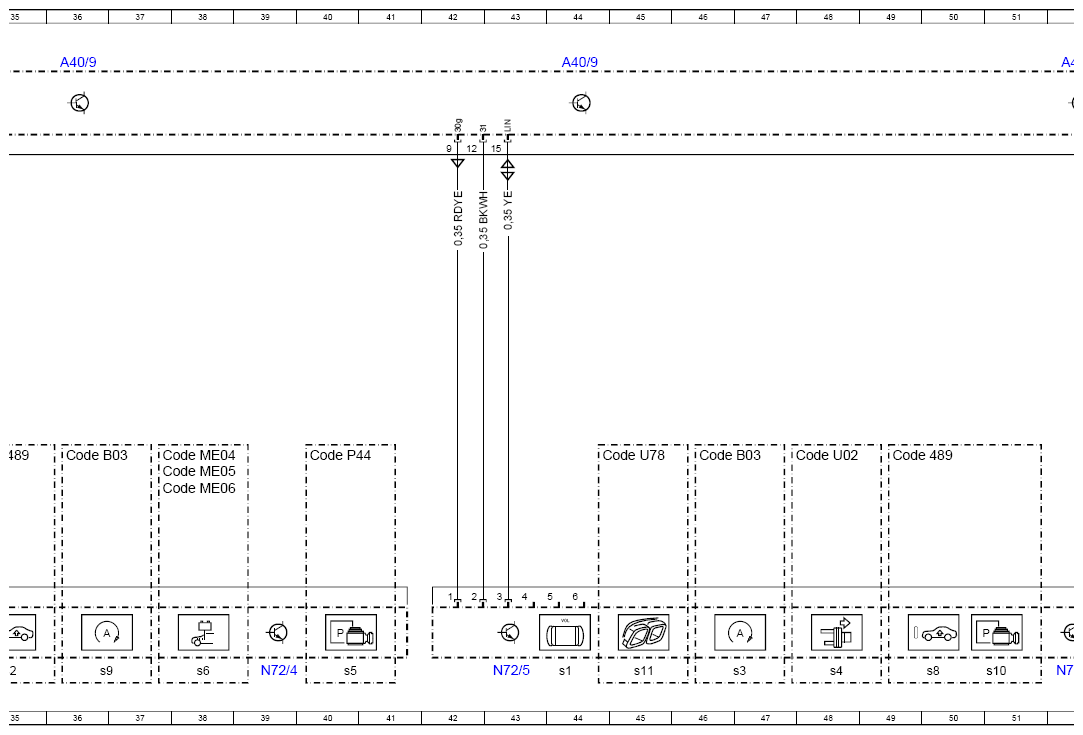

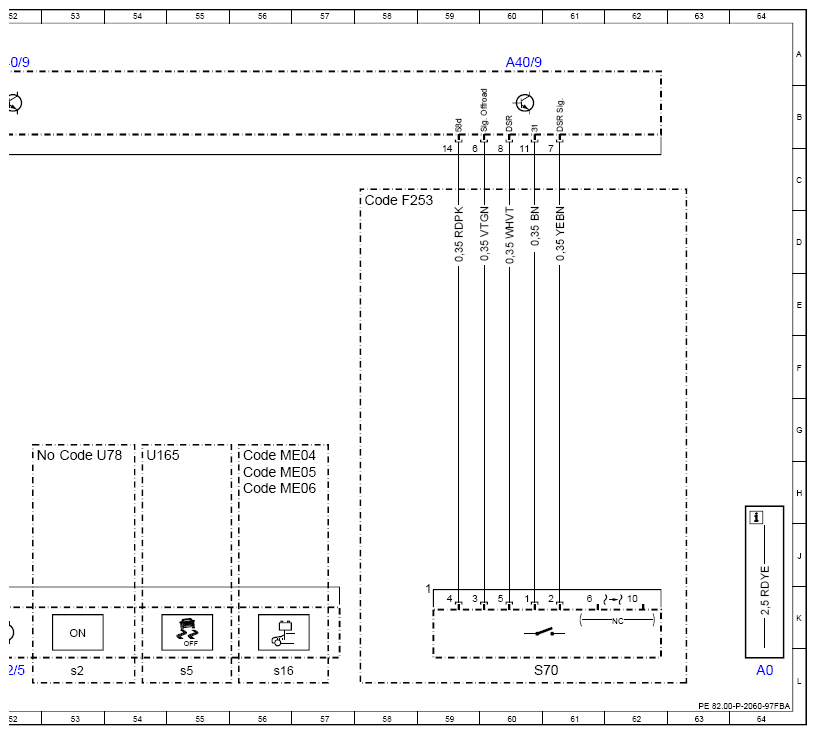

Wiring Diagram For Front Central Operating Unit - PE82.00-P-2060-97FBA
Model 205
up to model year 2019
Control unit A40/9
Model 253 (except 253.99)
up to model year 2020
Control unit A40/9
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Use of wiring diagrams | 64L |
| A105 | Touchpad | bU |
| A105s1 | "Back" button | 4G |
| A105s2 | Background audio button | 5G |
| A105s3 | Home and Favorites button | 5G |
| A40/9 | Audio/COMAND® control panel | 5A |
| A40/9 | Audio/COMAND® control panel | 12A |
| A40/9 | Audio/COMAND® control panel | 20A |
| A40/9 | Audio/COMAND® control panel | 28A |
| A40/9 | Audio/COMAND® control panel | 36A |
| A40/9 | Audio/COMAND® control panel | 44A |
| A40/9 | Audio/COMAND® control panel | 52A |
| A40/9 | Audio/COMAND® control panel | 60A |
| A40/9s11 | Audio/COMAND® controller | 5B |
| A40/9s16 | Home and Favorites button | 6B |
| A40/9s2 | "Back" button | 3B |
| CAN A | Telematics CAN | 20K |
| Code 489 | AIR BODY CONTROL | 34G |
| Code 489 | AIR BODY CONTROL | 49G |
| Code B03 | ECO start/stop function | 36G |
| Code B03 | ECO start/stop function | 46G |
| Code B59 | DYNAMIC SELECT | 27G |
| Code F253 | MODEL SERIES 253 | 58C |
| Code ME04 | Hybrid drive 20 KW VARIANT | 56G |
| Code ME04 | Hybrid drive 20 KW VARIANT | 37G |
| Code ME05 | HYBRID DRIVE 80 KW VARIANT (INCLUDING PLUGIN) | 56H |
| Code ME05 | HYBRID DRIVE 80 KW VARIANT (INCLUDING PLUGIN) | 37H |
| Code ME06 | Hybrid drive 50 KW VARIANT (INCLUDING PLUGIN) | 56H |
| Code ME06 | Hybrid drive 50 KW VARIANT (INCLUDING PLUGIN) | 37H |
| Code P44 | Parking package | 40G |
| Code U02 | Belt extender, electric | 47G |
| Code U78 | Switchable exhaust system | 44G |
| Code U78 | Switchable exhaust system | 53G |
| F1/3 | Passenger-side A-pillar fuse box | 11L |
| F1/3f331 | Fuse 331 | 9K |
| N72/1 | Upper control panel control unit | 22L |
| N72/4 | Left lower control panel | 25L |
| N72/4 | Left lower control panel | 39L |
| N72/4 | Left lower control panel | 34L |
| N72/4s1 | AGILITY SELECT switch | 28L |
| N72/4s1 | AGILITY SELECT switch | 24L |
| N72/4s11 | DYNAMIC SELECT switch | 29L |
| N72/4s12 | Manual shift mode button | 31L |
| N72/4s13 | Comfort/Sport button | 32L |
| N72/4s14 | AMG ESP Sport OFF button | 33L |
| N72/4s2 | Vehicle level button | 35L |
| N72/4s5 | Parking system button | 40L |
| N72/4s6 | Operating mode select button | 38L |
| N72/4s9 | ECO start/stop function button | 36L |
| N72/5 | Right lower control panel | 43L |
| N72/5 | Right lower control panel | 52L |
| N72/5s1 | Volume adjustment button | 44L |
| N72/5s10 | Parking system button | 51L |
| N72/5s11 | Sport exhaust system button | 45L |
| N72/5s16 | Operating mode select button | 56L |
| N72/5s2 | "ON" button | 53L |
| N72/5s3 | ECO start/stop function button | 47L |
| N72/5s4 | Belt extender button | 48L |
| N72/5s5 | ESP® OFF button | 55L |
| N72/5s8 | Vehicle level button | 50L |
| S70 | Off-road operating panel | 60L |
| U165 | Valid for AMG | 30G |
| U165 | Valid for AMG | 54G |
| W15/6 | Left front footwell ground point (CAN) | 18H |
| W15/8 | Right front footwell ground point (CAN) | 14L |
| W52/5 | Left center longitudinal member ground point | 16L |
| X138/1 | Front center console electrical connector | 9H |
| X138/1 | Front center console electrical connector | 19E |
| X18/35 | Cockpit wiring harness and frame floor assembly electrical connector | 22H |
| X30/35 | Telematics CAN (CAN A) potential distributor electrical connector | 19L |
| Z6/79z1 | Circuit 31 connector sleeve | 15E |
| Z7/46z1 | Circuit 30g connector sleeve | 9E |
