Wiring Diagram For Rear Fuse And Relay Module - PE54.15-P-2112-97IDA
Model 247

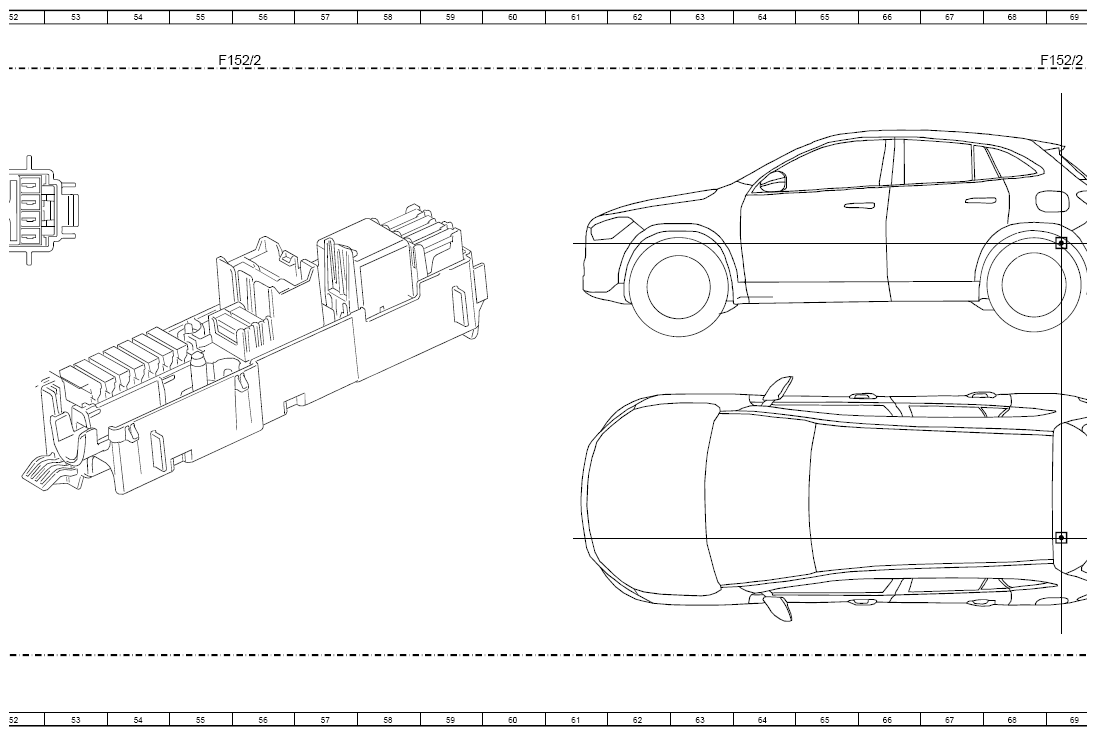

Module F152/2
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Use of wiring diagrams | 72L |
| Code 550 | Trailer hitch | 18J |
| Code 550 | Trailer hitch | 22J |
| Code 550 | Trailer hitch | 23J |
| Code 550 | Trailer hitch | 25J |
| Code 550 | Trailer hitch | 26J |
| Code 890 | EASY-PACK liftgate | 12J |
| Code 965 | Taxi/rental car - Pre-installation | 28J |
| Code 965 | Taxi/rental car - Pre-installation | 6J |
| Code 970 | Police emergency vehicles | 8J |
| Code 970 | Police emergency vehicles | 29J |
| Code 974 | Fire department lead emergency vehicle preinstallation | 9J |
| Code 974 | Fire department lead emergency vehicle preinstallation | 29J |
| Code 975 | Emergency physician vehicle preinstallation | 9J |
| Code 975 | Emergency physician vehicle preinstallation | 29J |
| Code Z97 | Electronic interface | 7J |

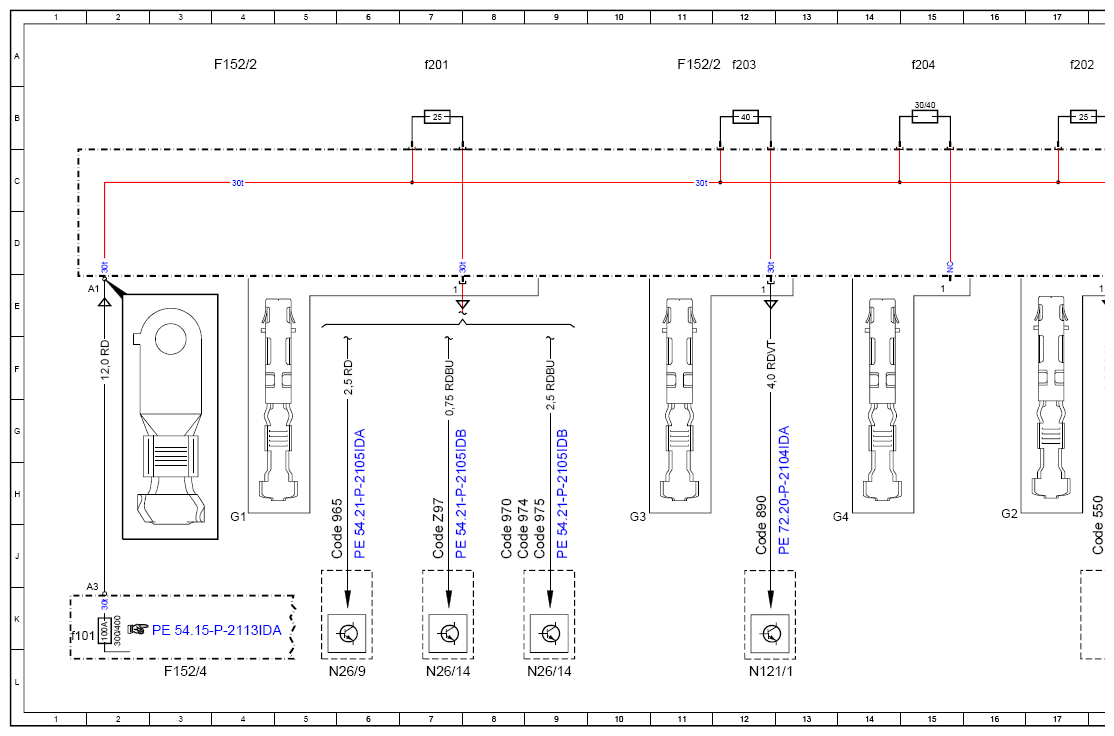

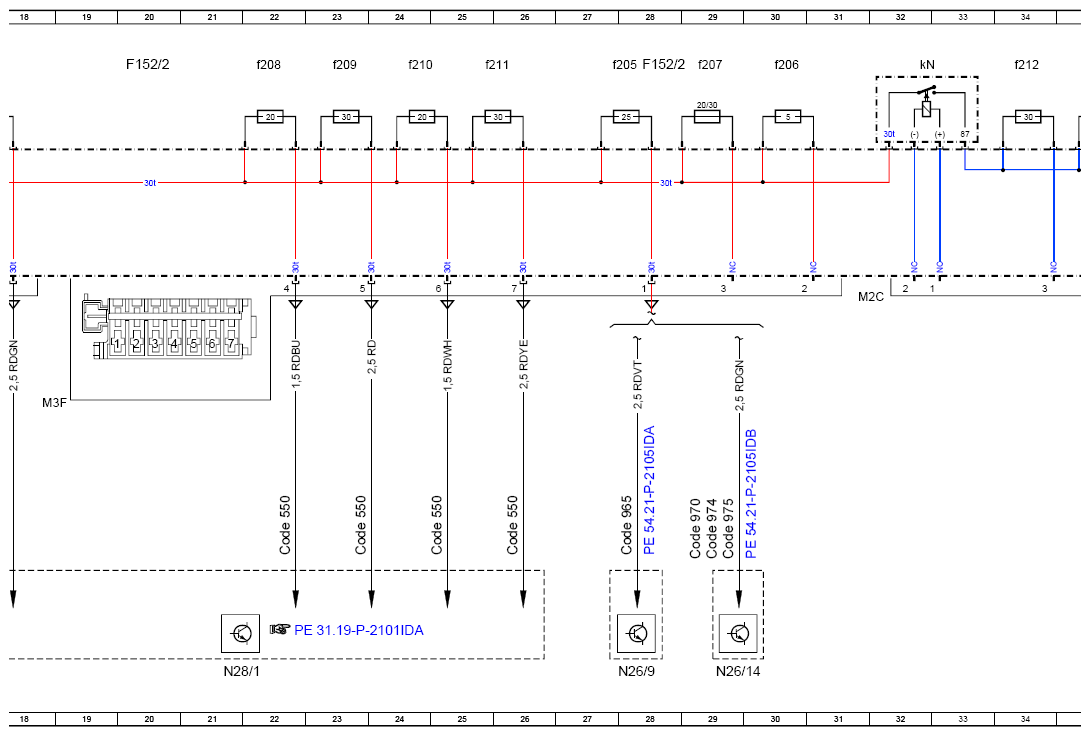

| F152/2 | Rear fuse and relay module | 4A |
| F152/2 | Rear fuse and relay module | 28A |
| F152/2 | Rear fuse and relay module | 69A |
| F152/2 | Rear fuse and relay module | 48A |
| F152/2 | Rear fuse and relay module | 55A |
| F152/2 | Rear fuse and relay module | 11A |
| F152/2 | Rear fuse and relay module | 20A |
| F152/2 | Rear fuse and relay module | 36A |
| F152/2f201 | Fuse 201 | 7A |
| F152/2f202 | Fuse 202 | 17A |
| F152/2f203 | Fuse 203 | 12A |
| F152/2f204 | Fuse 204 | 15A |
| F152/2f205 | Fuse 205 | 27A |
| F152/2f206 | Fuse 206 | 30A |
| F152/2f207 | Fuse 207 | 29A |
| F152/2f208 | Fuse 208 | 22A |
| F152/2f209 | Fuse 209 | 23A |
| F152/2f210 | Fuse 210 | 24A |
| F152/2f211 | Fuse 211 | 25A |
| F152/2f212 | Fuse 212 | 34A |
| F152/2f213 | Fuse 213 | 35A |
| F152/2f214 | Fuse 214 | 36A |
| F152/2f215 | Fuse 215 | 38A |
| F152/2kN | Backup relay | 32A |
| F152/4 | Vehicle interior fuse and relay module | 3L |
| F152/4f101 | Fuse 101 | 1K |
| N121/1 | Trunk lid/liftgate control unit | 12L |
| N26/14 | Special vehicle multifunction control unit (SVMCU [MSS]) | 7L |
| N26/14 | Special vehicle multifunction control unit (SVMCU [MSS]) | 9L |
| N26/14 | Special vehicle multifunction control unit (SVMCU [MSS]) | 29L |
| N26/9 | Special-purpose vehicle multifunction control unit | 28L |
| N26/9 | Special-purpose vehicle multifunction control unit | 6L |
| N28/1 | Trailer recognition control unit | 21L |
