Wiring Diagram For DC/DC Converter Control Unit - PE54.10-P-2105-97IDA

Model 247 with code B01 (48V technology)

Control unit N83/12

Code: Designation: Position:
A0 Use of wiring diagrams 56L
CAN L Hybrid CAN 31K
F150/3 Engine compartment pre-fuse box 4L
F150/3f701 Electrical fuse 701 3K
F152/3 Engine compartment fuse and relay module 22L
F152/3f38 Fuse 38 20K
F152/3f61 Fuse 61 21K
F32/9 48 V on-board electrical system engine compartment pre-fuse box 11L
F63 Pyrofuse 27L
G2/3 Belt-driven starter alternator 16L
M75/12 Electric coolant pump 7L
N83/12 48 V on-board electrical system DC/DC converter control unit 4A
N83/12 48 V on-board electrical system DC/DC converter control unit 47A
N83/12 48 V on-board electrical system DC/DC converter control unit 12A
N83/12 48 V on-board electrical system DC/DC converter control unit 20A
N83/12 48 V on-board electrical system DC/DC converter control unit 28A
N83/12 48 V on-board electrical system DC/DC converter control unit 40A
W11 Combustion engine ground point 28E
X192/4x1 Coolant pump electrical connector 9H
X25/14x2 Right engine compartment/vehicle interior electrical connector 27H
X30/44 Hybrid CAN (CAN L) potential distributor electrical connector 31L
Z241z2 Circuit 30c connector sleeve 27E

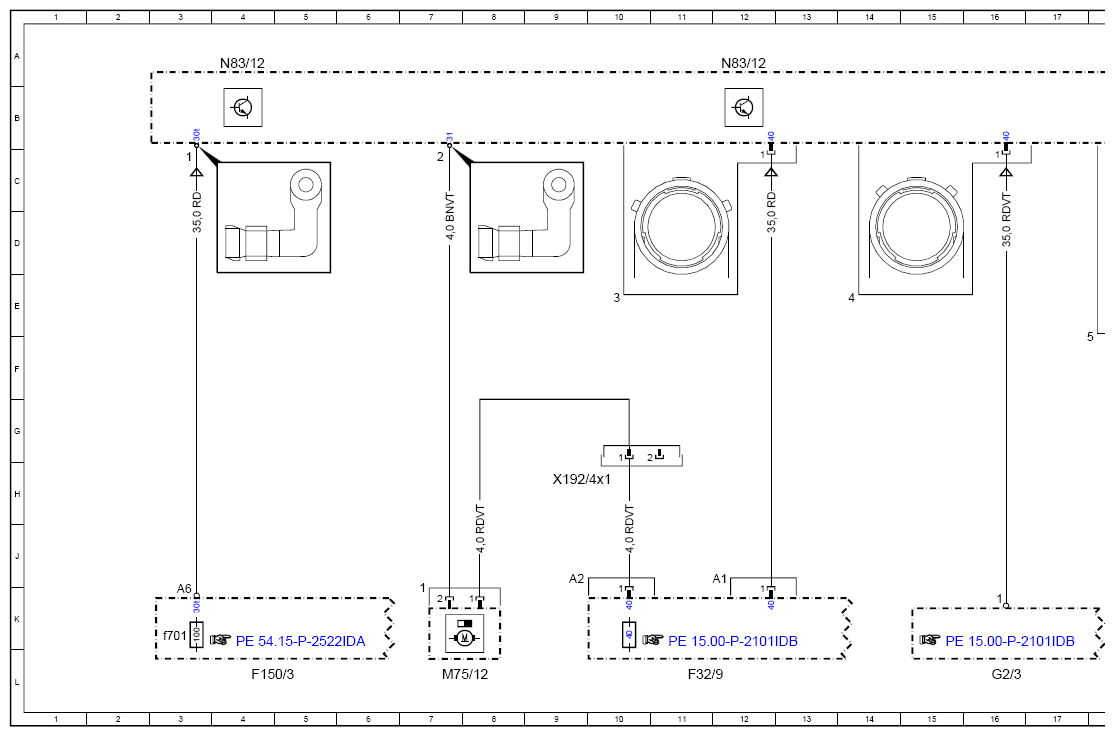

G14690876Courtesy of MERCEDES-BENZ USA

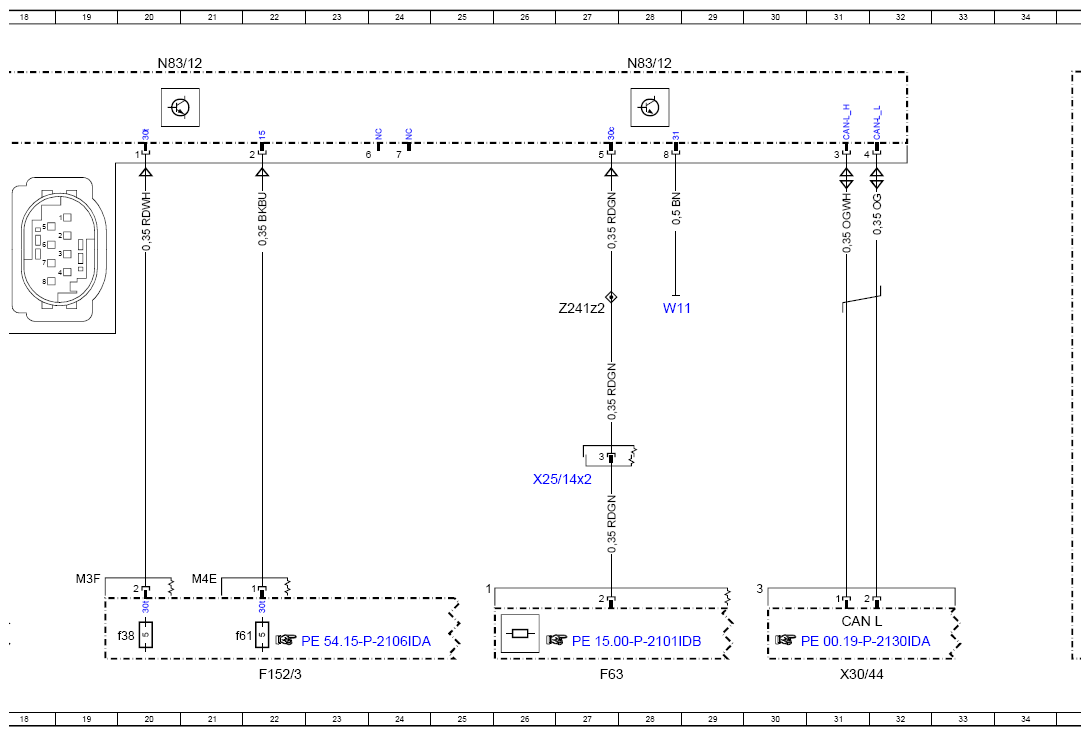

G14690877Courtesy of MERCEDES-BENZ USA

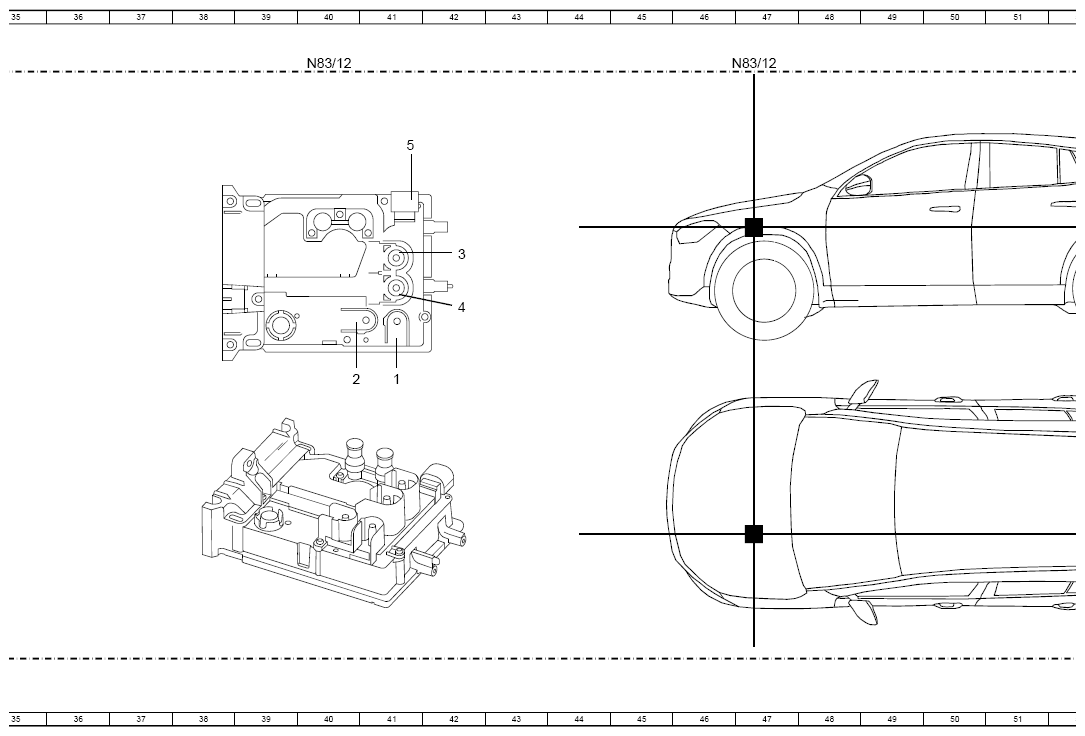

G14690878Courtesy of MERCEDES-BENZ USA
