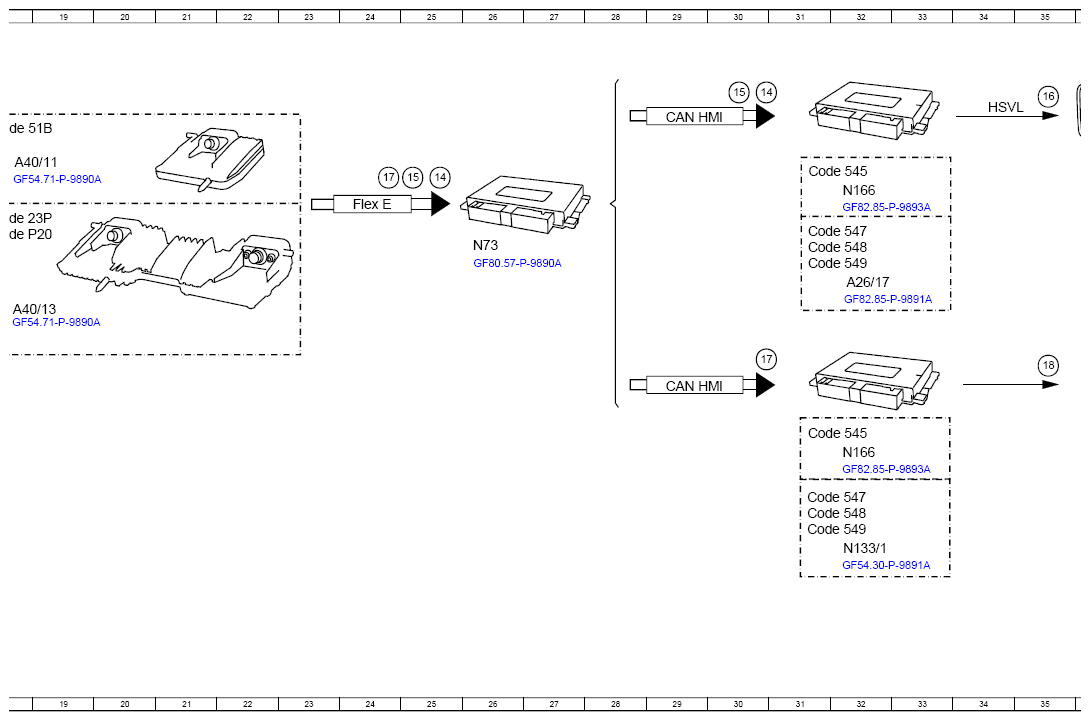

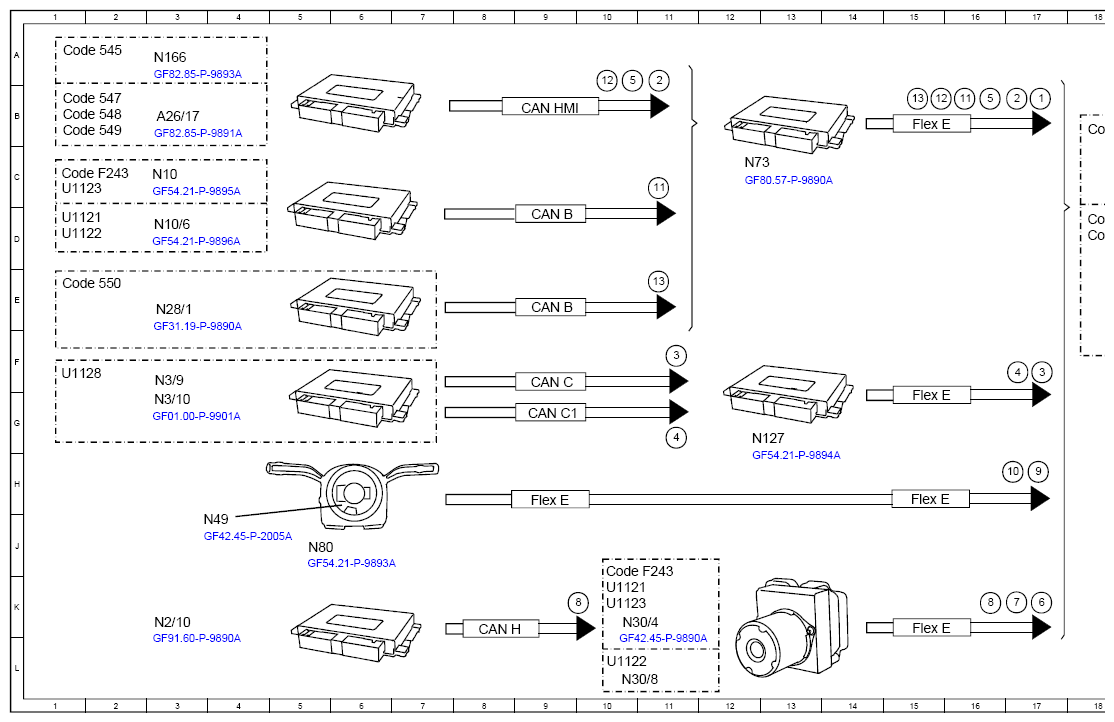

Recognize Traffic Signs, Function Schematic - PE54.30-P-2502-97B
Model 118, 167, 177, 243, 247, 293
with code 23P (Drive package)
with code 513 (Road sign recognition system)
Model 118, 167, 177, 243, 247, 293
with code 513 (Road sign recognition system)
with code 51B (Rating, country group EURO-NCAP)
Model 118, 167, 177, 243, 247
with code 504 (Speed sign recognition)
with code 51B (Rating, country group EURO-NCAP)
Model 167
with code 513 (Road sign recognition system)
with code P20 (Driving assistant package Plus
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Circuit 15, status | 17B |
| 10 | Steering wheel velocity, signal | 17H |
| 11 | Wiper status, signal | 11D |
| 11 | Wiper status, signal | 16B |
| 12 | Displayed outside temperature, signal | 10A |
| 12 | Displayed outside temperature, signal | 15A |
| 13 | Trailer recognition, status | 15F |
| 13 | Trailer recognition, status | 11E |
| 14 | Road sign display, request | 30B |
| 14 | Road sign display, request | 25D |
| 15 | Warning and system messages, request | 25C |
| 15 | Warning and system messages, request | 30B |
| 16 | Image data, signal | 35B |
| 17 | Warning tone, request | 24C |
| 17 | Warning tone, request | 24C |
| 18 | Speaker, actuation | 35F |
| 2 | Operating mode, status | 11A |
| 2 | Operating mode, status | 17B |
| 3 | Engine running, signal | 11E |
| 3 | Engine running, signal | 11F |
| 4 | Drivetrain operational, signal | 11G |
| 4 | Drivetrain operational, signal | 17F |
| 5 | Map data, signal | 10A |
| 5 | Map data, signal | 16B |
| 6 | Wheel speed, signal | 17K |
| 7 | Wheel rotation direction, signal | 17K |
| 8 | Speed, turn rate and lateral acceleration, signal | 17K |
| 8 | Speed, turn rate and lateral acceleration, signal | 10K |
| 9 | Steering wheel angle, signal | 17H |
| A26/17 | Head unit | 3B |
| A26/17 | Head unit | 32E |
| A40/11 | Mono multifunction camera | 18C |
| A40/13 | Stereo multifunction camera | 18E |
| A40/16 | Head unit/instrument cluster display cluster | 36C |
| CAN B | Interior CAN | 9D |
| CAN B | Interior CAN | 9E |
| CAN C | Engine CAN | 9G |
| CAN C1 | Drive train CAN | 9G |
| CAN H | Vehicle dynamics CAN | 8L |
| CAN HMI | User interface CAN | 9B |
| CAN HMI | User interface CAN | 29B |
| CAN HMI | User interface CAN | 29G |
| Code 23P | Driver assistance package | 18D |
| Code 51B | EURO-NCAP | 18C |
| Code 545 | Connect 5 (NTG6) | 1A |
| Code 545 | Connect 5 (NTG6) | 31G |
| Code 545 | Connect 5 (NTG6) | 31C |
| Code 547 | Connect 20 Entry (NTG6) | 1B |
| Code 547 | Connect 20 Entry (NTG6) | 31J |
| Code 547 | Connect 20 Entry (NTG6) | 31D |
| Code 548 | Connect 20 MID (NTG6) | 1B |
| Code 548 | Connect 20 MID (NTG6) | 31J |
| Code 548 | Connect 20 MID (NTG6) | 31D |
| Code 549 | Connect 20 HIGH (NTG6) | 1C |
| Code 549 | Connect 20 HIGH (NTG6) | 31E |
| Code 549 | Connect 20 HIGH (NTG6) | 31J |
| Code 550 | Trailer hitch | IE |
| Code F243 | MODEL SERIES 243 | 1C |
| Code F243 | MODEL SERIES 243 | 10K |
| Code P20 | Driver assistance package PLUS | 18D |
| Flex E | Chassis FlexRay | 9J |
| Flex E | Chassis FlexRay | 15J |
| Flex E | Chassis FlexRay | 24D |
| Flex E | Chassis FlexRay | 15B |
| Flex E | Chassis FlexRay | 15G |
| Flex E | Chassis FlexRay | 15L |
| H4/61 | Instrument cluster speaker | 36H |
| HSVL | High-speed video link | 34B |
| N10 | Signal acquisition and actuation module | 3C |
| N10/6 | Front SAM control unit | 3D |
| N127 | Drivetrain control unit | 13H |
| N133/1 | Instrument cluster control unit | 32J |
| N166 | Head unit/instrument cluster control unit | 3A |
| N166 | Head unit/instrument cluster control unit | 32H |
| N166 | Head unit/instrument cluster control unit | 32D |
| N2/10 | Supplemental restraint system control unit | 3L |
| N28/1 | Trailer recognition control unit | 3E |
| N3/10 | ME-SFI [ME] control unit | 3G |
| N3/9 | CDI control unit | 3G |
| N30/4 | Electronic Stability Program control unit | 10L |
| N30/8 | Regenerative braking system control unit | 10L |
| N49 | Steering wheel angle sensor | 4J |
| N73 | Electronic ignition switch control unit | 12C |
| N73 | Electronic ignition switch control unit | 26D |
| N80 | Steering column module control unit | 5J |
| U1121 | Valid for model 167 | 10K |
| U1121 | Valid for model 167 | 1D |
| U1122 | Valid for model 293 | 10L |
| U1122 | Valid for model 293 | 1D |
| U1123 | Valid for model 118, 177, 247 | 10K |
| U1123 | Valid for model 118, 177, 247 | 1C |
| U1128 | Valid for combustion engine | 1F |
