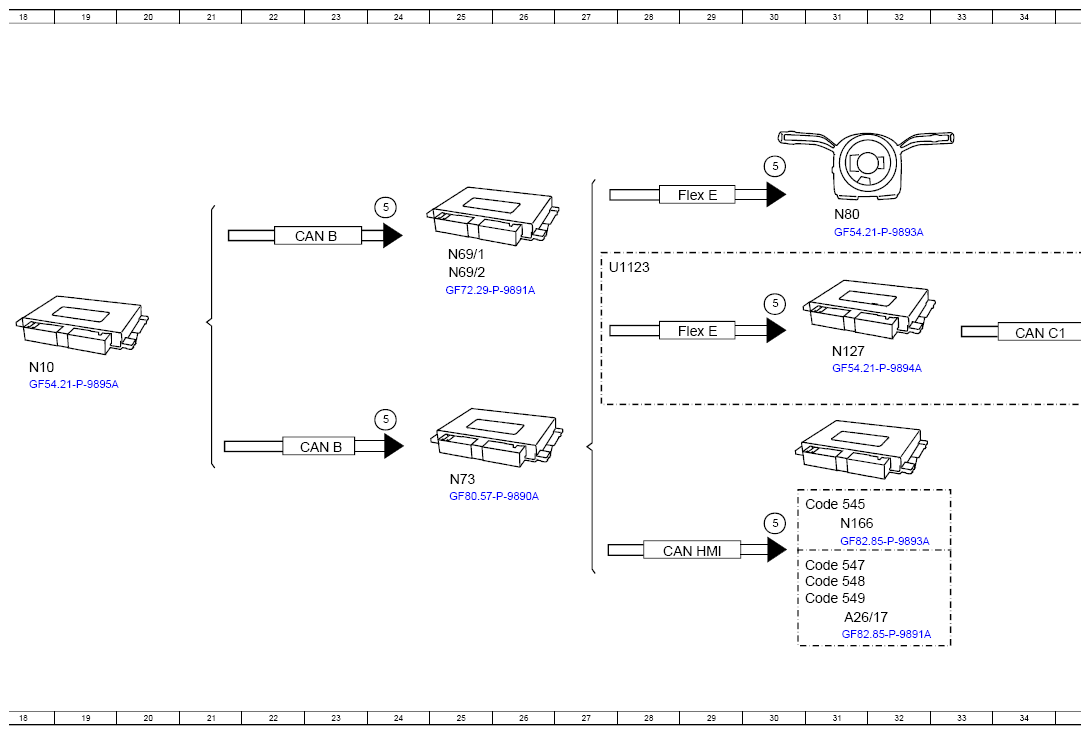

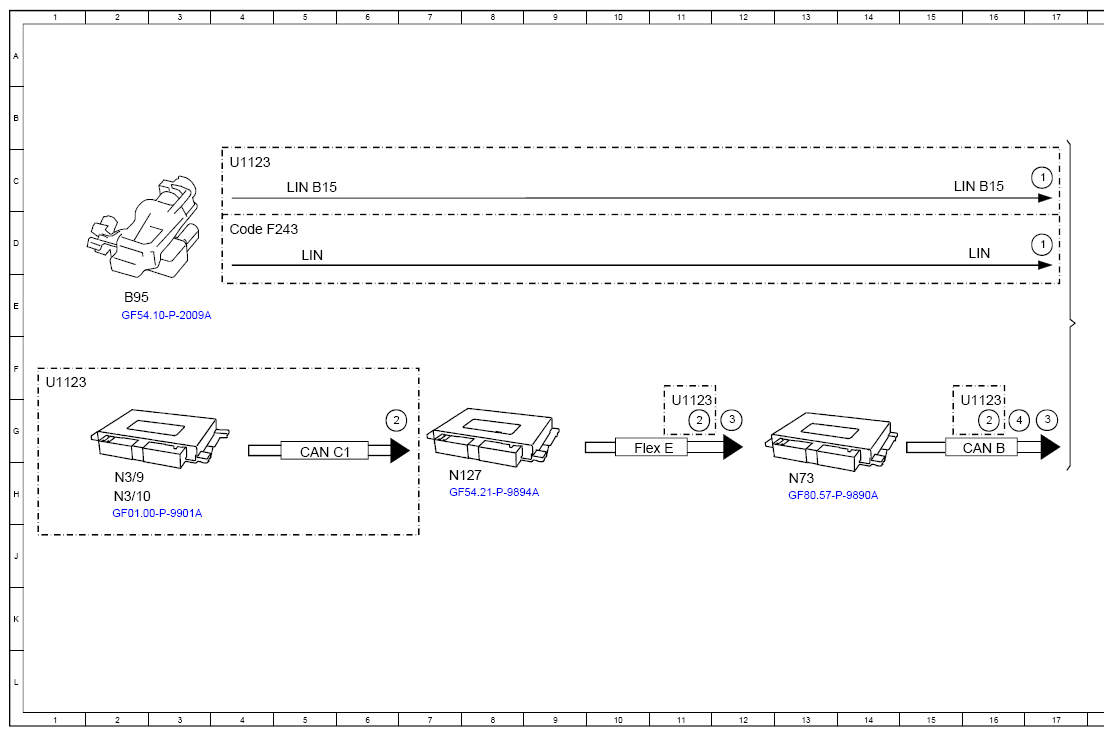

Consumer Reduction, Function Schematic - PE54.10-P-2501-97A
Model 118, 177, 243, 247
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Battery sensor, signal | 17D |
| 1 | Battery sensor, signal | 17C |
| 2 | Engine running, signal | 16G |
| 2 | Engine running, signal | 12G |
| 2 | Engine running, signal | 7G |
| 3 | Drivetrain operational, signal | 17G |
| 3 | Drivetrain operational, signal | 12G |
| 4 | Circuit 15, status | 16G |
| 5 | Consumer shutoff, request | 24C |
| 5 | Consumer shutoff, request | 24G |
| 5 | Consumer shutoff, request | 30C |
| 5 | Consumer shutoff, request | 30E |
| 5 | Consumer shutoff, request | 30J |
| 5 | Consumer shutoff, request | 35E |
| A26/17 | Head unit | 31K |
| B95 | Battery sensor | 2E |
| CAN B | Interior CAN | 23G |
| CAN B | Interior CAN | 23D |
| CAN B | Interior CAN | 16G |
| CAN C1 | Drive train CAN | 5G |
| CAN C1 | Drive train CAN | 34F |
| CAN HMI | User interface CAN | 29J |
| Code 545 | Connect 5 (NTG6) | 31H |
| Code 547 | Connect 20 Entry (NTG6) | 30J |
| Code 548 | Connect 20 MID (NTG6) | 30J |
| Code 549 | Connect 20 HIGH (NTG6) | 30K |
| Code F243 | MODEL SERIES 243 | 4D |
| Flex E | Chassis FlexRay | 10G |
| Flex E | Chassis FlexRay | 29F |
| Flex E | Chassis FlexRay | 29C |
| LIN Local | Interconnect Network | 5D |
| LIN Local | Interconnect Network | 16D |
| LIN B15 | Battery sensor LIN | 5C |
| LIN B15 | Battery sensor LIN | 16C |
| N10 | Signal acquisition and actuation module | 18F |
| N127 | Drivetrain control unit | 7H |
| N127 | Drivetrain control unit | 31F |
| N166 | Head unit/instrument cluster control unit | 31J |
| N3/10 | ME-SFI [ME] control unit | 2H |
| N3/10 | ME-SFI [ME] control unit | 36F |
| N3/9 | CDI control unit | 2H |
| N3/9 | CDI control unit | 36F |
| N69/1 | Driver door control unit | 25D |
| N69/2 | Front passenger door control unit | 25E |
| N73 | Electronic ignition switch control unit | 25H |
| N73 | Electronic ignition switch control unit | 13H |
| N80 | Steering column module control unit | 31D |
| U1123 | Valid for model 118, 177, 247 | 1F |
| U1123 | Valid for model 118, 177, 247 | 11G |
| U1123 | Valid for model 118, 177, 247 | 15G |
| U1123 | Valid for model 118, 177, 247 | 4C |
| U1123 | Valid for model 118, 177, 247 | 27D |
