Remove/Install Shield At Transmission - AR27.40-P-0700-01LF
Transmission 722.9 in model 205
Transmission 722.9 in model 217, 222
Transmission 724.2 in model 205, 222, 253
Transmission 725.0 in model 172, 205, 213, 231, 238, 253, 290
Transmission 725.0 in model 217, 222
Transmission 725.0 in model 257
Transmission 725.0 in model 463
Transmission 725.1 in model 213
Transmission 725.1 in model 238
Transmission 725.1 in model 257
AUTOMATIC TRANSMISSION COMPLETE
| Number | Designation | Transmission 725.0/1 | |
|---|---|---|---|
| BA27.10-P-1009-04H | Screw/bolt, heat shield to oil pan | Nm | 9 |
AUTOMATIC TRANSMISSION COMPLETE
| Number | Designation | Transmission 724.2 | |
|---|---|---|---|
| BA27.10-P-1013-04G | Bolt, heat shield to sprag | Nm | 9 |
HOUSING
| Number | Designation | Transmission 722.9 | |
|---|---|---|---|
| BA27.40-P-1014-01A | Bolt, heat shield to transmission housing | Nm | 9 |
Remove/install

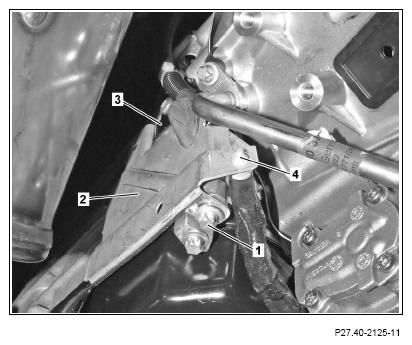

- Remove screw/bolt (1) and remove heat shield (2) downward.
Transmission 722.9 in model 205, 217, 2220
Transmission 724.2 in model 205, 222, 2530
Transmission 725.0 in model 172, 205, 213, 217, 222, 231, 238, 253, 257, 290, 463
Transmission 725.1 in model 213, 238, 2570
: Push the heat shield (2) under the leaf spring (3).
- Transmission 722.9 in model 222
Pry retaining clip (4) with cable tie out of heat shield (2).
- Remove screw/bolt out of leaf spring (3) and remove leaf spring (3).
When replacing the transmission.
- Install in the reverse order.
