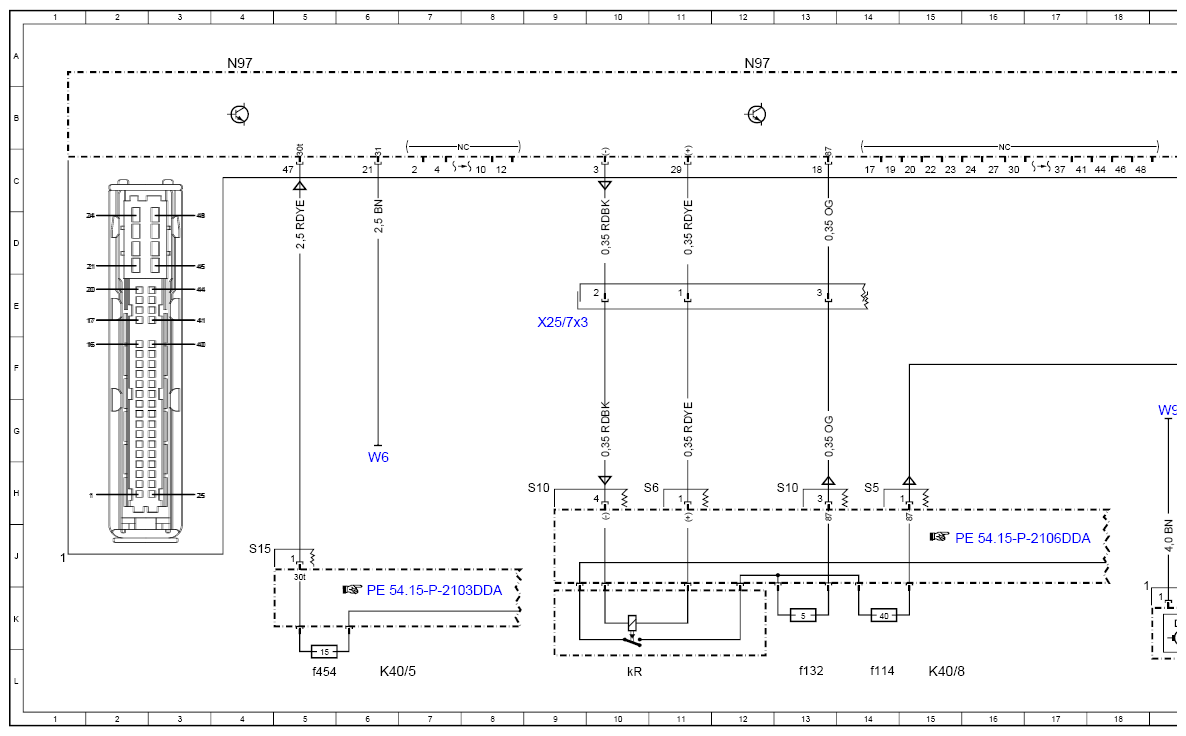

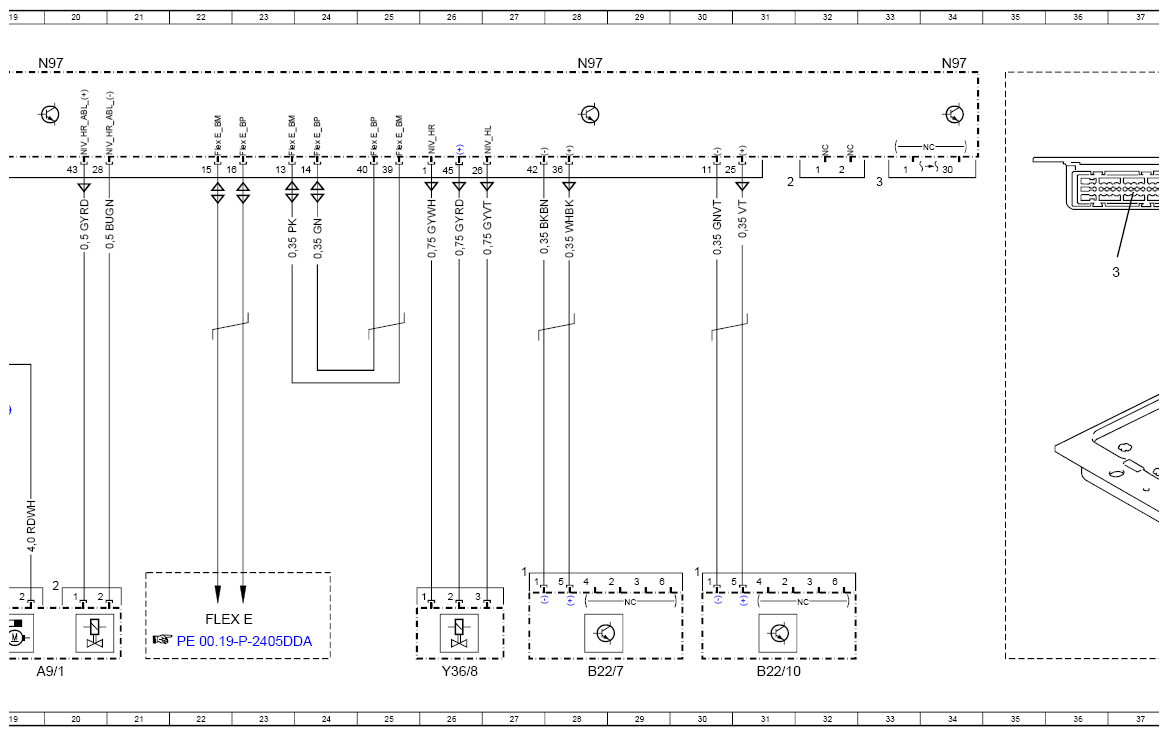

Wiring Diagram For Level Control (NR) Control Unit - PE32.33-P-2101-97DDA
Model 213 as of model year 2021 except code 489 (AIR BODY CONTROL) Control unit N97
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Use of wiring diagrams | 56L |
| A9/1 | AIR BODY CONTROL compressor | 19L |
| B22/10 | Right rear level sensor | 31L |
| B22/7 | Left rear level sensor | 28L |
| K40/5 | Rear fuse and relay module | 6L |
| K40/5f454 | Fuse 454 | 5L |
| K40/8 | Engine fuse and relay module | 15L |
| K40/8f114 | Fuse 114 | 14L |
| K40/8f132 | Fuse 132 | 13L |
| K40/8kR | Relay R | 10L |

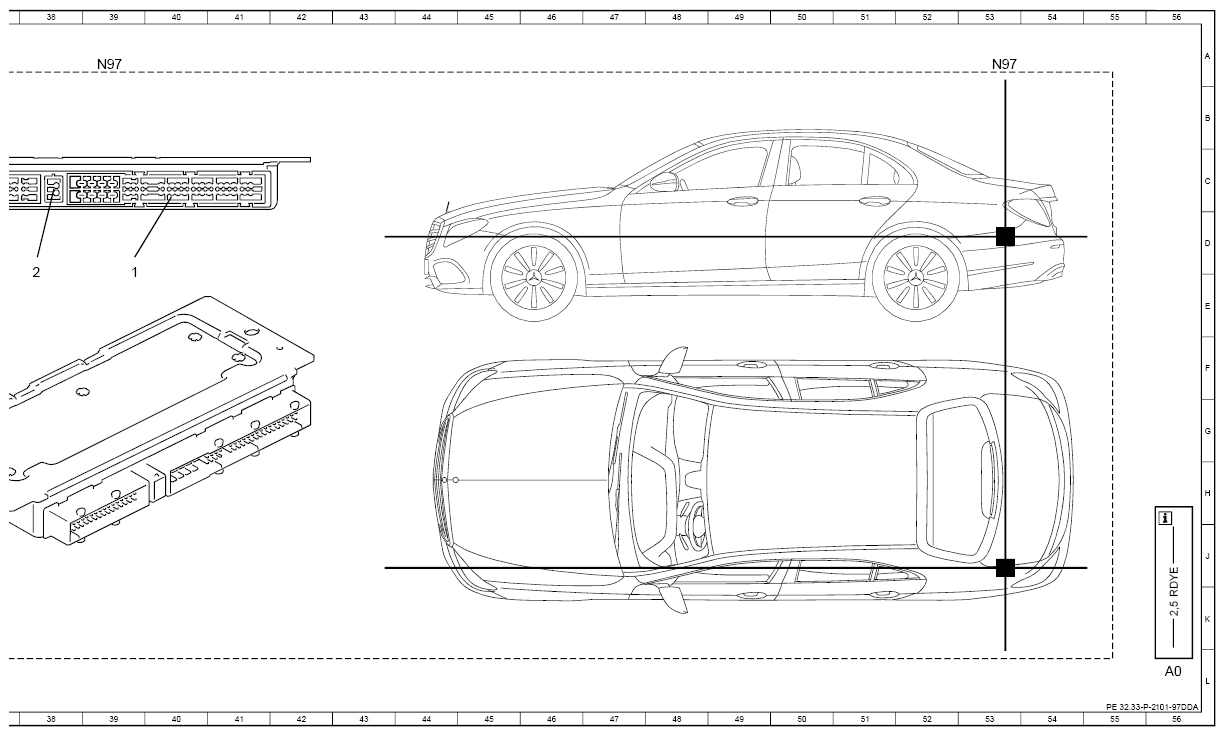

| N97 | Rear axle electronic level control unit | 4A |
| N97 | Rear axle electronic level control unit | 12A |
| N97 | Rear axle electronic level control unit | 20A |
| N97 | Rear axle electronic level control unit | 28A |
| N97 | Rear axle electronic level control unit | 53A |
| N97 | Rear axle electronic level control unit | 34A |
| N97 | Rear axle electronic level control unit | 39A |
| W6 | Left wheel arch trunk ground point | 6G |
| W9 | Left front ground point (at lamp unit) | 19G |
| X25/7x3 | Engine compartment/interior wiring harness electrical connector | 9E |
| Y36/8 | Rear axle electronic level control valve unit | 26L |
