Wiring Diagram For Air Body Control Unit - PE32.32-P-2102-97DDA
Model 213 as of model year 2021
with code 489 (AIR BODY CONTROL) Control units N51/3 and N51/8
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Use of wiring diagrams | 153L |

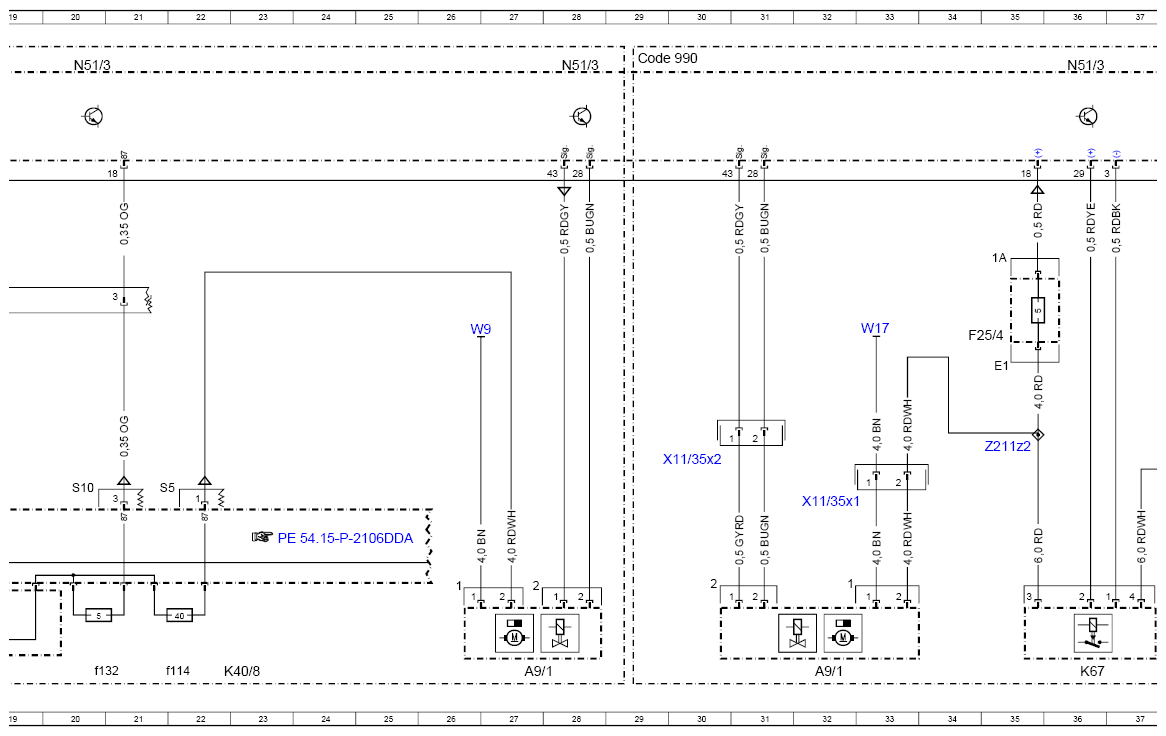

| A9/1 | AIR BODY CONTROL compressor | 27L |
| A9/1 | AIR BODY CONTROL compressor | 32L |

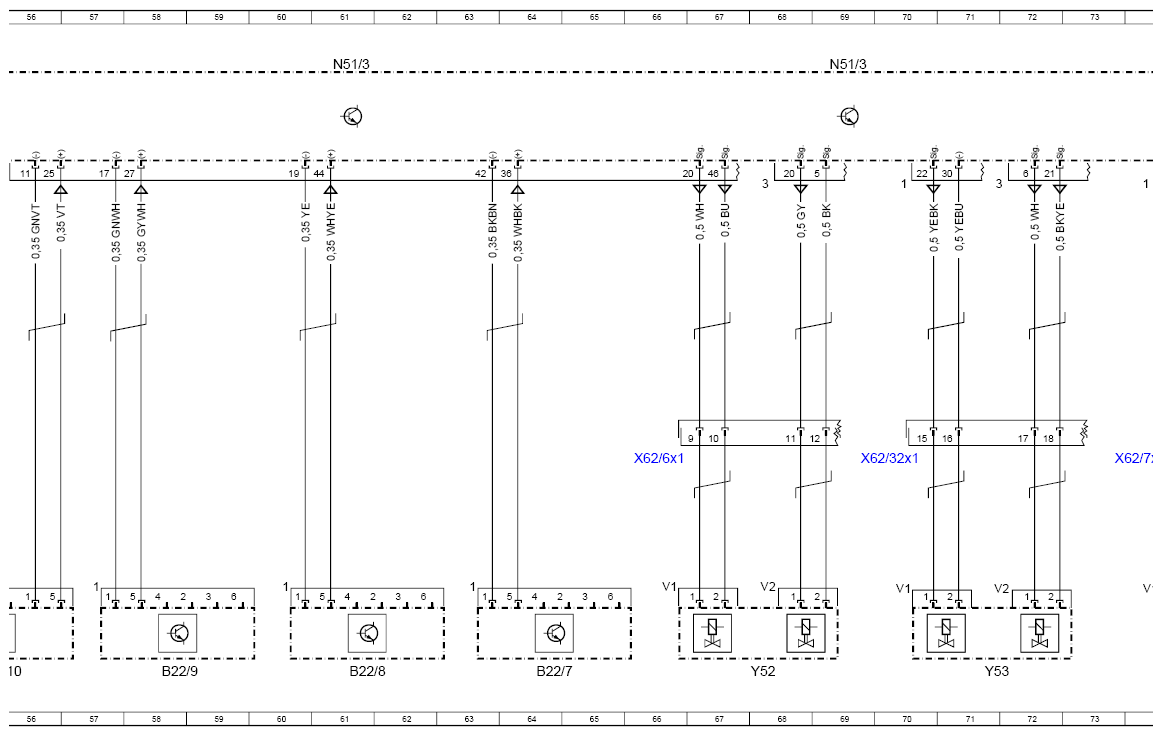

| B22/10 | Right rear level sensor | 55L |
| B22/7 | Left rear level sensor | 64L |
| B22/8 | Left front level sensor | 61L |
| B22/9 | Right front level sensor | 58L |

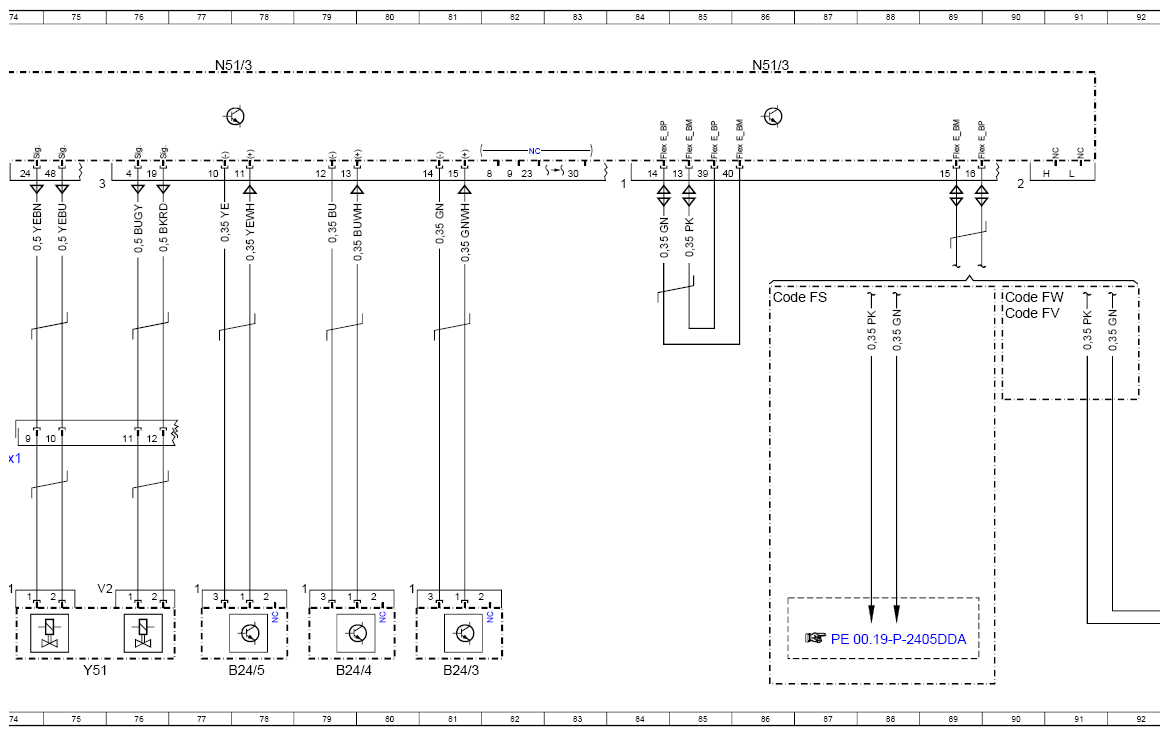

| B24/3 | Left front body lateral acceleration sensor | 81L |
| B24/4 | Right front body lateral acceleration sensor | 79L |
| B24/5 | Left rear body lateral acceleration sensor | 78L |
| Code 990 | AMG vehicles | 16A |
| Code 990 | AMG vehicles | 29A |
| Code FS | STATION WAGON | 13A |
| Code FS | STATION WAGON | 44D |
| Code FS | STATION WAGON | 86E |
| Code FS | STATION WAGON | 99D |
| Code FV | LONG SEDAN | 2A |
| Code FV | LONG SEDAN | 44D |
| Code FV | LONG SEDAN | 90E |
| Code FV | LONG SEDAN | 99D |
| Code FW | SEDAN | 2A |
| Code FW | SEDAN | 44D |
| Code FW | SEDAN | 90E |
| Code FW | SEDAN | 99D |
| F25/4 | Compressor readback line terminal 30 additional fuse | 35F |
| K40/5 | Rear fuse and relay module | 45L |
| K40/5 | Rear fuse and relay module | 99L |
| K40/5 | Rear fuse and relay module | 40L |
| K40/5f410 | Fuse 410 | 98L |
| K40/5f454 | Fuse 454 | 44L |
| K40/5f473 | Fuse 473 | 39L |
| K40/8 | Engine fuse and relay module | 23L |
| K40/8f114 | Fuse 114 | 22L |
| K40/8f132 | Fuse 132 | 20L |
| K40/8kR | Relay R | 18L |
| K67 | AIR BODY CONTROL relay | 36L |

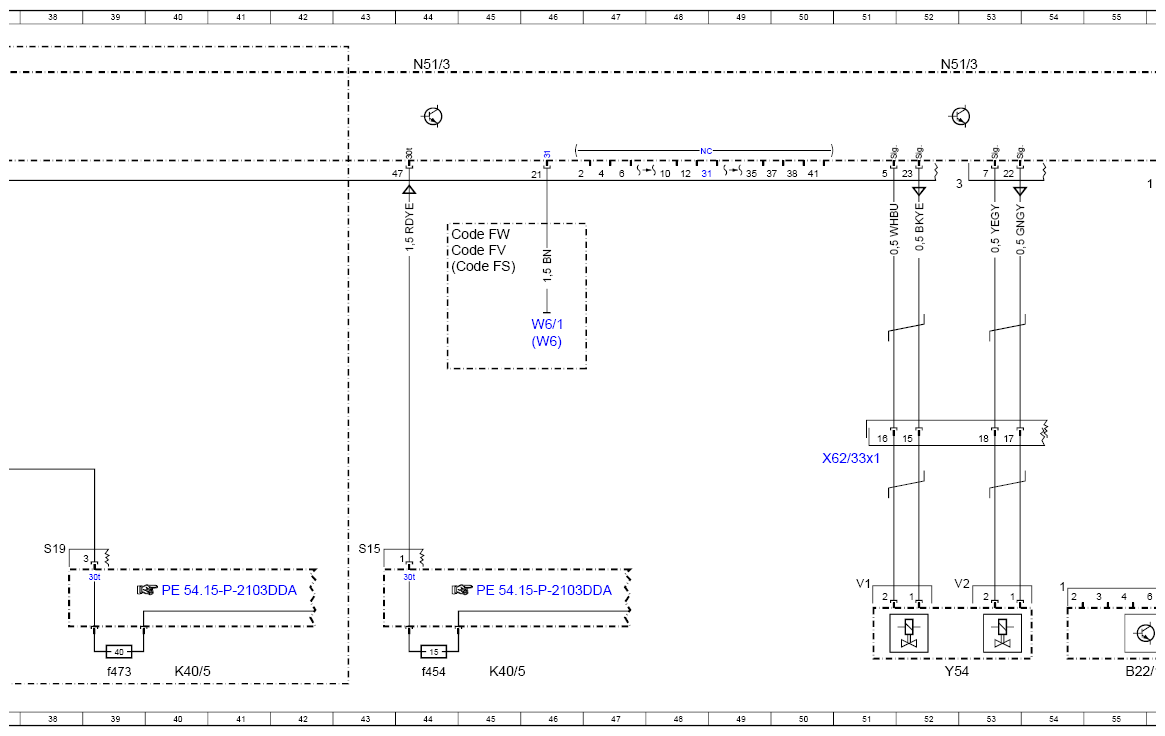

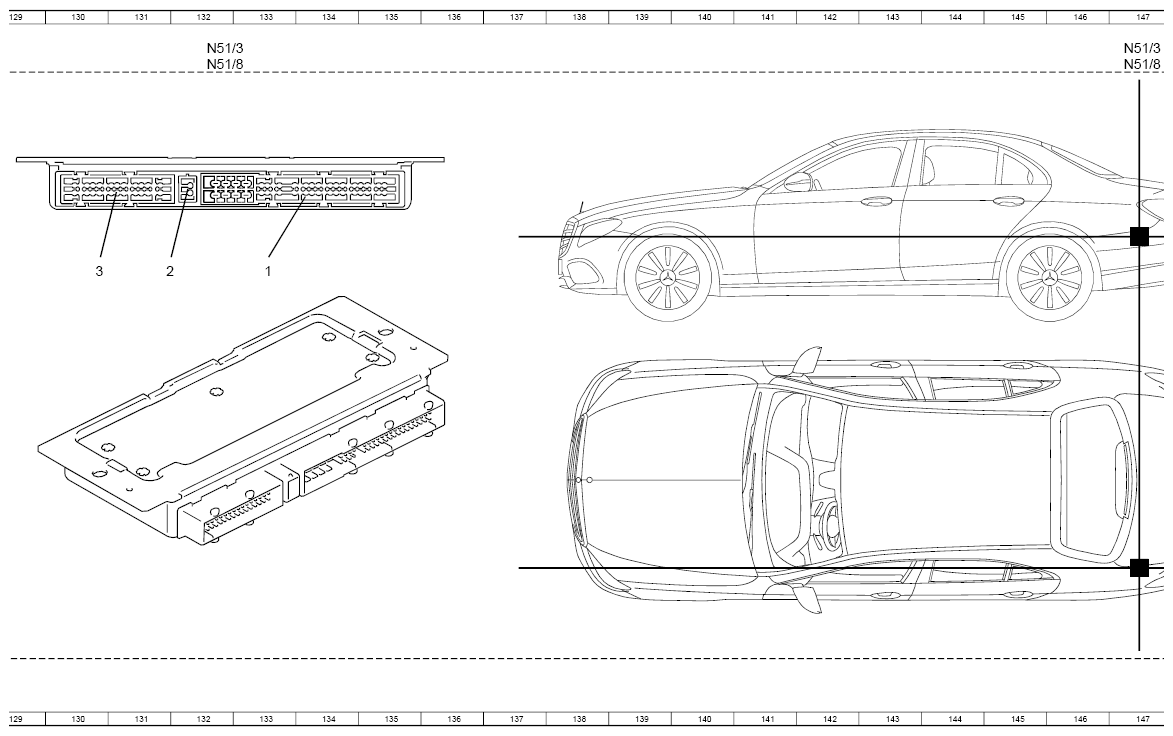

| N51/3 | AIR BODY CONTROL unit | 5A |
| N51/3 | AIR BODY CONTROL unit | 86A |
| N51/3 | AIR BODY CONTROL unit | 44A |
| N51/3 | AIR BODY CONTROL unit | 12A |
| N51/3 | AIR BODY CONTROL unit | 20A |
| N51/3 | AIR BODY CONTROL unit | 28A |
| N51/3 | AIR BODY CONTROL unit | 36A |
| N51/3 | AIR BODY CONTROL unit | 52A |
| N51/3 | AIR BODY CONTROL unit | 61A |
| N51/3 | AIR BODY CONTROL unit | 69A |
| N51/3 | AIR BODY CONTROL unit | Ilk |
| N51/3 | AIR BODY CONTROL unit | 132A |
| N51/3 | AIR BODY CONTROL unit | 147A |

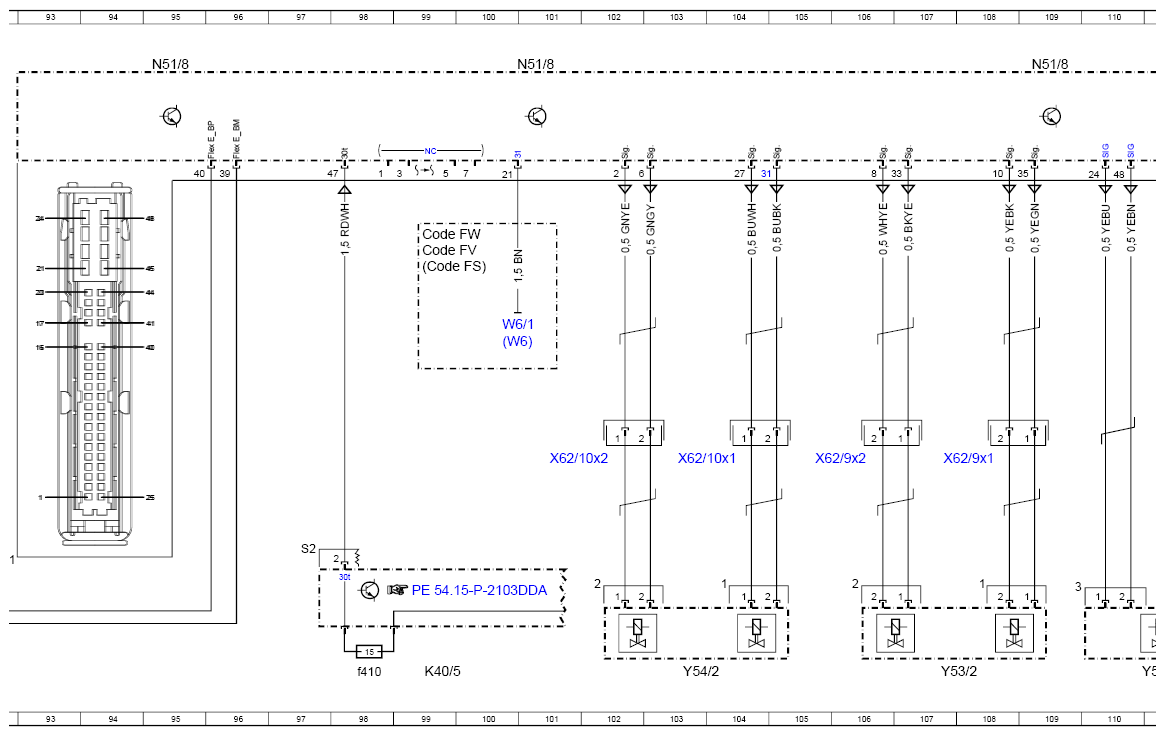

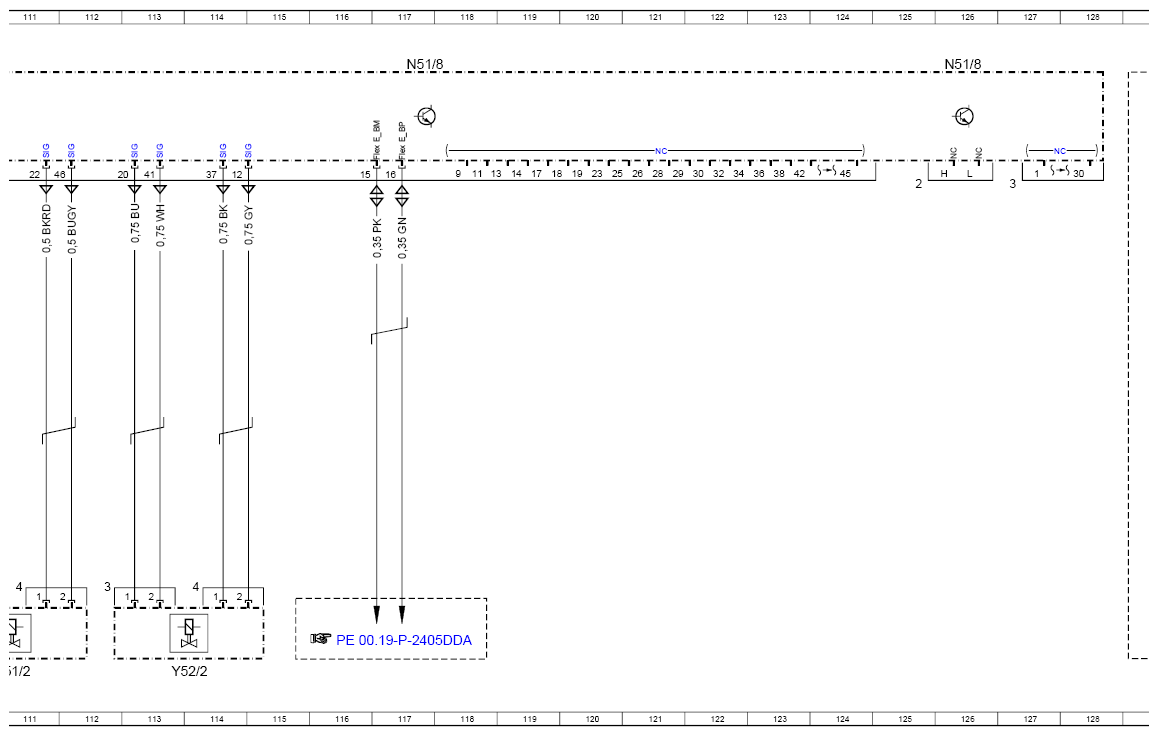

| N51/8 | AIR BODY CONTROL Plus control unit | 101A |
| N51/8 | AIR BODY CONTROL Plus control unit | 95A |
| N51/8 | AIR BODY CONTROL Plus control unit | 109A |
| N51/8 | AIR BODY CONTROL Plus control unit | 117A |
| N51/8 | AIR BODY CONTROL Plus control unit | 132A |
| N51/8 | AIR BODY CONTROL Plus control unit | 147A |
| N51/8 | AIR BODY CONTROL Plus control unit | 126A |
| W17 | Right rear seat ground point | 33E |
| W6 | Left wheel arch trunk ground point | 46F |
| W6 | Left wheel arch trunk ground point | 100F |
| W6/1 | Left tail lamp trunk ground point | 46E |
| W6/1 | Left tail lamp trunk ground point | 100E |
| W9 | Left front ground point (at lamp unit) | 26E |
| X11/35x1 | Air suspension electrical connector | 32H |
| X11/35x2 | Air suspension electrical connector | 30H |
| X25/7x3 | Engine compartment/interior wiring harness electrical connector | 17E |
| X62/10x1 | Right rear shock absorber valve unit electrical connector | 104H |
| X62/10x2 | Right rear shock absorber valve unit electrical connector | 101H |
| X62/32x1 | Rear axle electrical connector, left distributor | 70H |
| X62/33x1 | Rear axle electrical connector, right distributor | 51H |
| X62/6x1 | Front axle electrical connector, right distributor | 66H |
| X62/7x1 | Front axle electrical connector, left distributor | 74H |
| X62/9x1 | Left rear shock absorber valve unit electrical connector | 108H |
| X62/9x2 | Left rear shock absorber valve unit electrical connector | 106H |

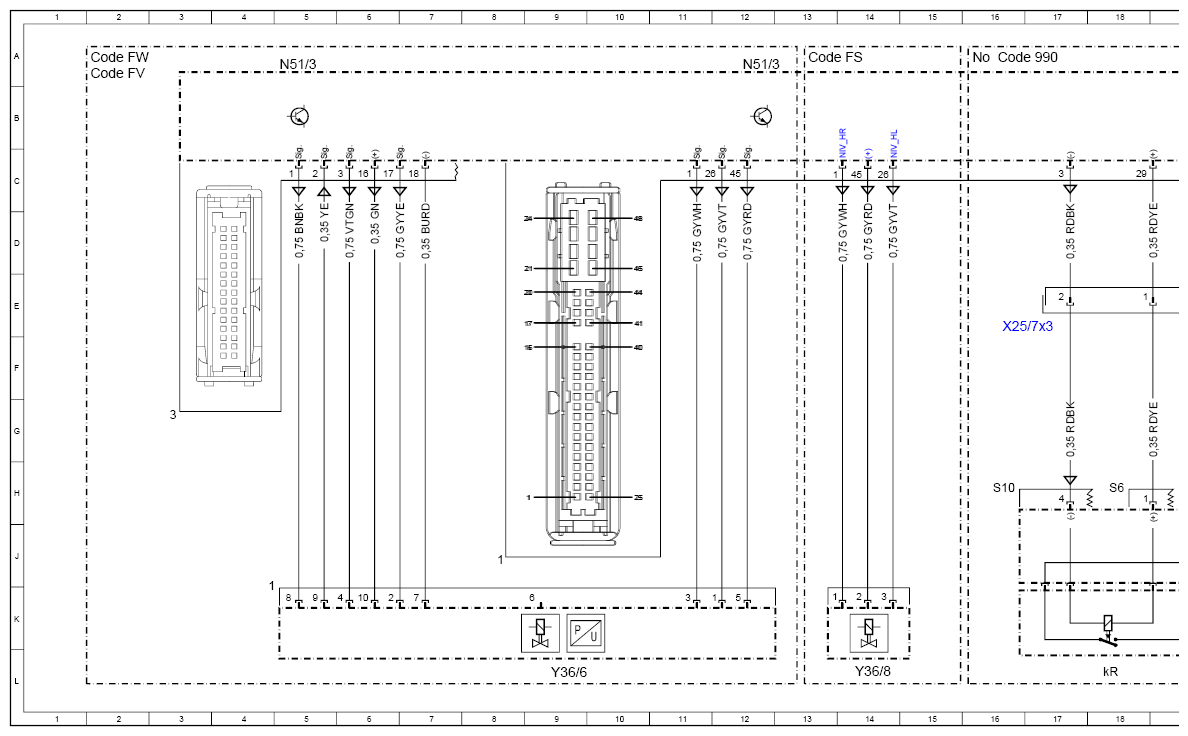

| Y36/6 | AIR BODY CONTROL valve unit | 9L |
| Y36/8 | Rear axle electronic level control valve unit | 14L |
| Y51 | Left front axle damping valve unit | 75L |
| Y51/2 | Left front axle air suspension valve unit | 111L |
| Y52 | Right front axle damping valve unit | 68L |
| Y52/2 | Right front axle air suspension valve unit | 113L |
| Y53 | Left rear axle damping valve unit | 71L |
| Y53/2 | Left rear axle air suspension valve unit | 107L |
| Y54 | Right rear axle damping valve unit | 52L |
| Y54/2 | Right rear axle air suspension valve unit | 103L |
| Z211z2 | Voltage supply connector sleeve | 35G |
