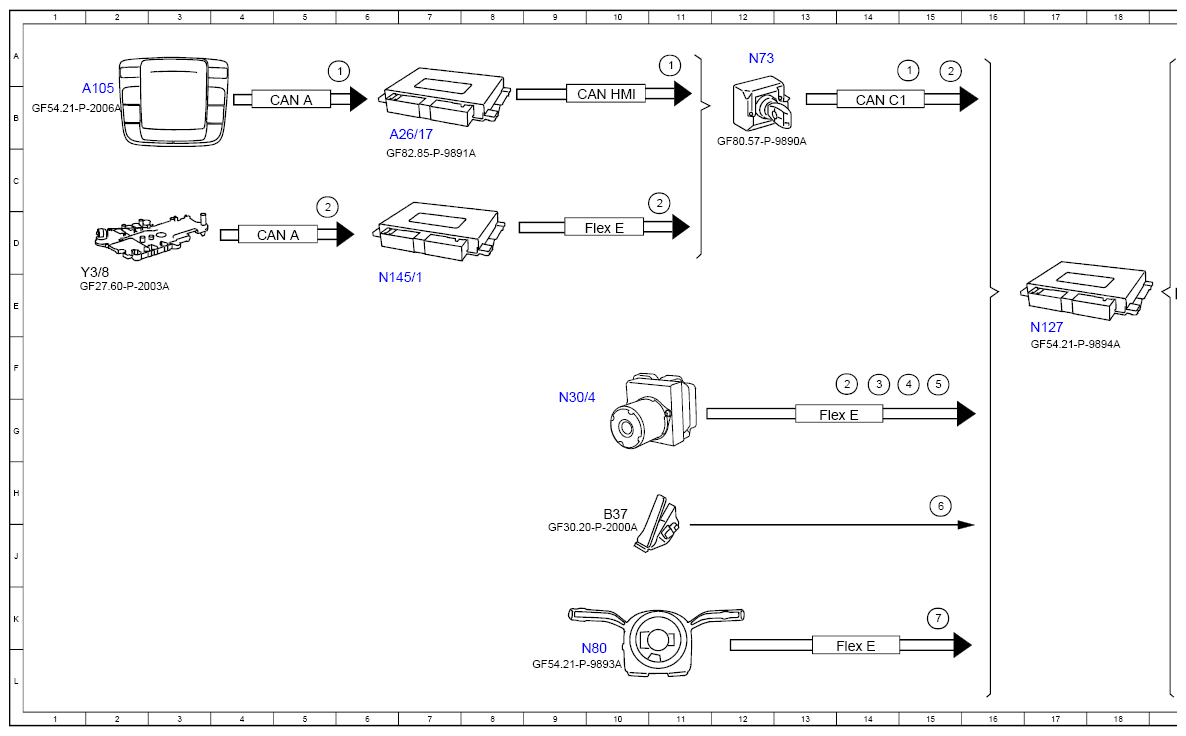

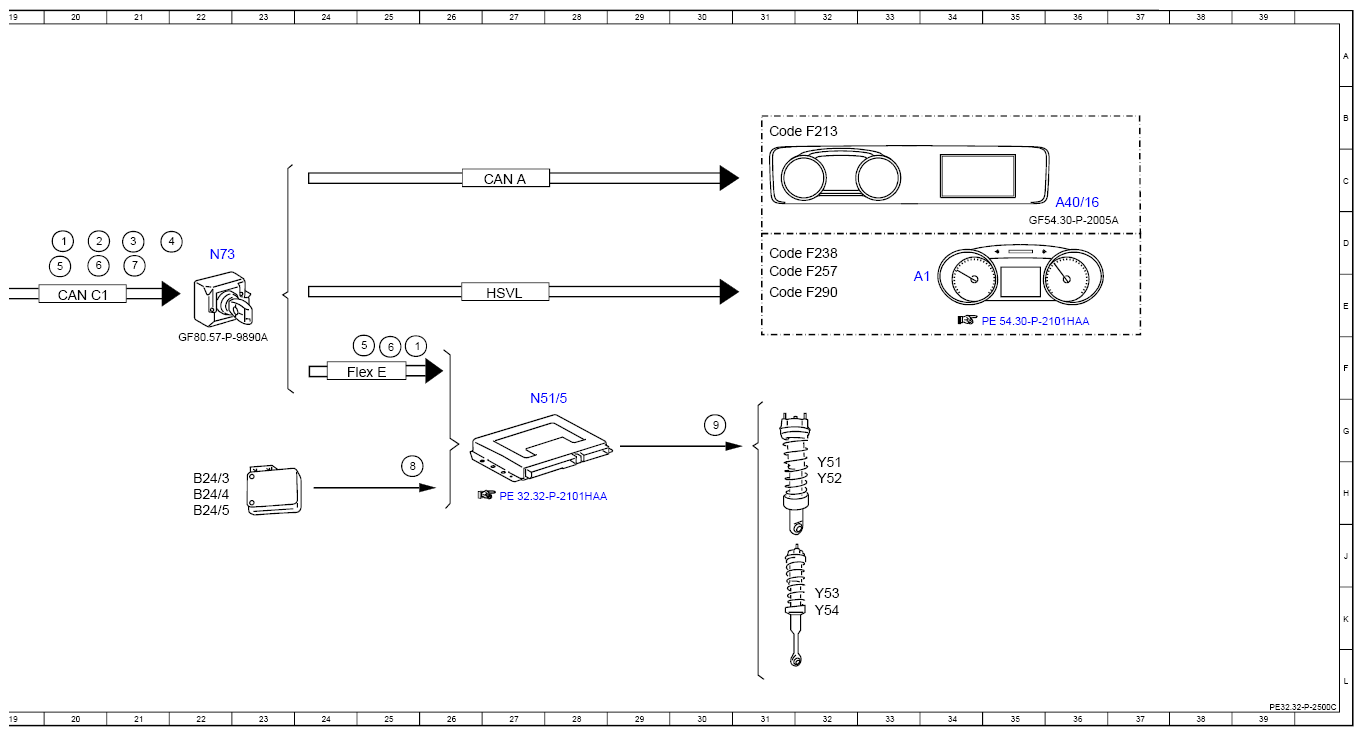

Function Schematic For Adaptive Damping System - PE32.32-P-2500-97C
Model 213, 238, 257, 290 as of model year 2021
with code 489 (AIRMATIC Dual Control/semi-active air suspension)
| Code: | Designation: | Position: |
|---|---|---|
| 1 | DYNAMIC SELECT switch, status | 11A |
| 1 | DYNAMIC SELECT switch, status | 6A |
| 1 | DYNAMIC SELECT switch, status | 20D |
| 1 | DYNAMIC SELECT switch, status | 15A |
| 1 | DYNAMIC SELECT switch, status | 25F |
| 2 | Speed, turn rate and lateral acceleration, signal | 6D |
| 2 | Speed, turn rate and lateral acceleration, signal | 11D |
| 2 | Speed, turn rate and lateral acceleration, signal | 20D |
| 2 | Speed, turn rate and lateral acceleration, signal | 14A |
| 3 | Wheel speed, signal | 21D |
| 3 | Wheel speed, signal | 14F |
| 4 | Differential pressure sensor (DPF), signal | 22D |
| 4 | Differential pressure sensor (DPF), signal | 15F |
| 5 | Service brake, status | 20D |
| 5 | Service brake, status | 15F |
| 5 | Service brake, status | 25F |
| 6 | Accelerator pedal sensor, signal | 20D |
| 6 | Accelerator pedal sensor, signal | 15H |
| 6 | Accelerator pedal sensor, signal | 20E |
| 7 | Steering angle sensor, signal | 21D |
| 7 | Steering angle sensor, signal | 15K |
| 8 | Body acceleration sensor, signal | 25H |
| 9 | Damping valve units, actuation | 30G |
| A1 | Instrument cluster | 33E |
| A105 | Touchpad/lower control panel | 2B |
| A26/17 | Head unit | 7B |
| A40/16 | Head unit/instrument cluster display cluster | 36C |
| B24/3 | Left front body acceleration sensor | 22H |
| B24/4 | Right front body acceleration sensor | 22H |
| B24/5 | Left rear body acceleration sensor | 22H |
| B37 | Accelerator pedal sensor | 10H |
| CAN A | Telematics CAN | 5B |
| CAN A | Telematics CAN | 4D |
| CAN A | Telematics CAN | 27C |
| CAN C1 | Drive train CAN | 14B |
| CAN C1 | Drive train CAN | 20E |
| CAN MMI | User interface CAN | 10B |
| Code F213 | Model series 213 | 31B |
| Code F238 | Model series 238 | 31D |
| Code F257 | MODEL SERIES 257 | 31E |
| Code F290 | Model series 290 | 31E |
| Flex E | Chassis FlexRay | 10D |
| Flex E | Chassis FlexRay | 24F |
| Flex E | Chassis FlexRay | 13G |
| Flex E | Chassis FlexRay | 14L |
| HSVL | High-speed video I ink | 27E |
| N127 | Drivetrain control unit | 17E |
| N145/1 | Drive unit control unit | 6E |
| N30/4 | Electronic Stability Program (ESP®) control unit | 9G |
| N51/5 | Adaptive damping system control unit | 27G |
| N73 | Electronic ignition switch control unit | 12A |
| N73 | Electronic ignition switch control unit | 22D |
| N80 | Steering column module control unit | 10L |
| Y3/8 | Fully integrated transmission control controller unit | 2E |
| Y51 | Left front axle damping valve unit | 32H |
| Y52 | Right front axle damping valve unit | 32H |
| Y53 | Left rear axle damping valve unit | 32K |
| Y54 | Right rear axle damping valve unit | 32K |
