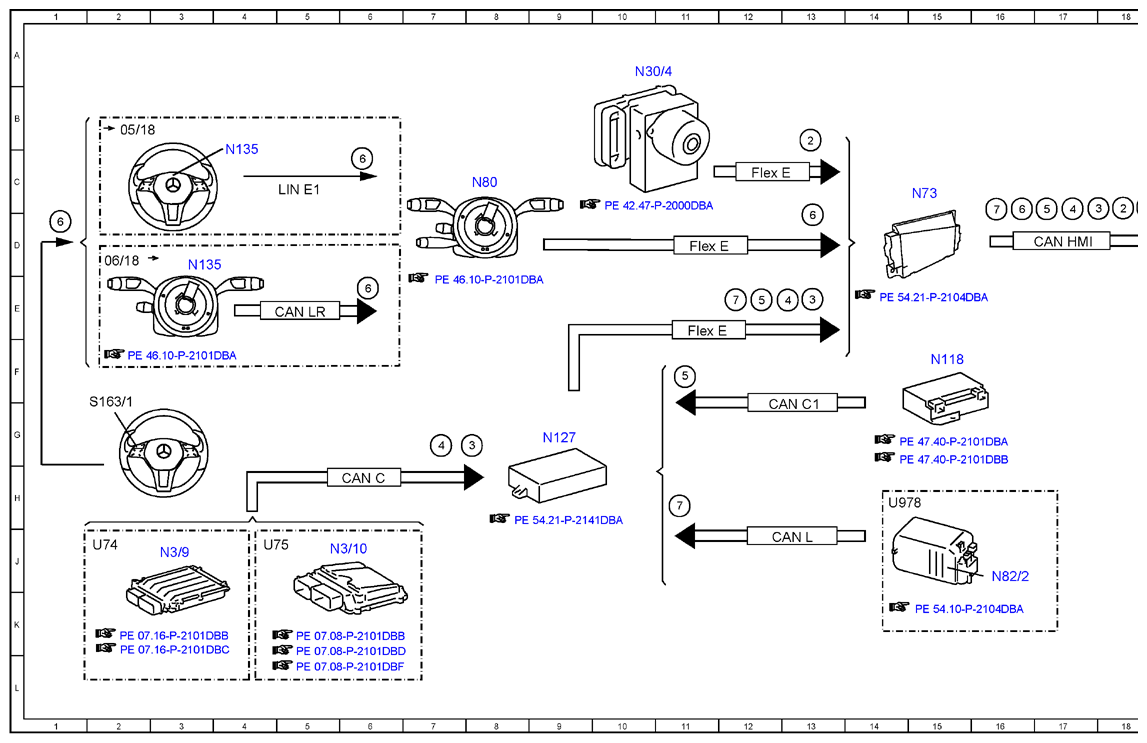

Electrical Function Schematic, Instrument Cluster Trip Computer - PE54.30-P-2057-97DBA
Model 213 up to model year 2021
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Circuit 15, status | 18D |
| 2 | Wheel speed, signal | 18D |
| 2 | Wheel speed, signal | 13C |
| 3 | Fuel consumption, signal | 13E |
| 3 | Fuel consumption, signal | 18D |
| 3 | Fuel consumption, signal | 8H |
| 4 | ECO Score analysis, data | 7G |
| 4 | ECO Score analysis, data | 13E |
| 4 | ECO Score analysis, data | 17D |
| 5 | Fuel level, signal | 17D |
| 5 | Fuel level, signal | 12E |
| 5 | Fuel level, signal | 11F |
| 6 | Multifunction steering wheel button group, signal | 1D |
| 6 | Multifunction steering wheel button group, signal | 6C |
| 6 | Multifunction steering wheel button group, signal | 6E |
| 6 | Multifunction steering wheel button group, signal | 13D |
| 6 | Multifunction steering wheel button group, signal | 16C |
| 7 | High-voltage battery, status | 12E |
| 7 | High-voltage battery, status | 16D |
| 7 | High-voltage battery, status | 11F |
| A1 | Instrument cluster | 20C |
| CAN C | Engine CAN | 6H |
| CAN C1 | Drive train CAN | 13G |
| CAN HMI | User interface CAN | 17D |
| CAN L | Hybrid CAN | 13J |
| CAN LR | Steering wheel CAN | 5E |
| Flex E | Chassis FlexRay | 11E |
| Flex E | Chassis FlexRay | 11D |
| Flex E | Chassis FlexRay | 12C |
| LIN E1 | Steering LIN | 5C |
| N118 | Fuel pump control unit | 15F |
| N127 | Drivetrain control unit | 9G |
| N135 | Steering wheel electronics | 4C |
| N135 | Steering wheel electronics | 3D |
| N3/10 | ME-SFI [ME] control unit | 6J |
| N3/9 | CDI control unit | 3J |
| N30/4 | Electronic Stability Program control unit | 10A |
| N73 | Electronic ignition switch control unit | 15C |
| N80 | Steering column module control unit | 8C |
| N82/2 | Battery management system control unit | 16J |
| S163/1 | Instrument cluster multifunction steering wheel button group | 2G |
| U74 | Valid for diesel engines | 2J |
| U75 | Valid for gasoline engines | 4J |
| U978 | Valid for hybrid drive | 14H |
