Electrical Function Schematic Of Instrument Cluster, Operating Condition Display - PE54.30-P-2055-97DBA
Model 213 up to model year 2021
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Circuit 15, status | 15J |
| 10 | ECO start/stop function, status | 12B |
| 10 | ECO start/stop function, status | 14G |
| 10 | ECO start/stop function, status | 7C |
| 11 | ECO start/stop function button, status | 11E |
| 11 | ECO start/stop function button, status | 6C |
| 11 | ECO start/stop function button, status | 17D |
| 11 | ECO start/stop function button, status | 18G |
| 2 | Vehicle speed, signal | 17B |
| 2 | Vehicle speed, signal | 15H |
| 3 | Engine speed, signal | 14B |
| 3 | Engine speed, signal | 15H |
| 3 | Engine speed, signal | 8C |
| 4 | Coolant temperature, signal | 14B |
| 4 | Coolant temperature, signal | 15G |
| 4 | Coolant temperature, signal | 8C |
| 5 | Wheel speed, signal | 18B |
| 5 | Wheel speed, signal | 15G |
| 6 | Fuel level, signal | 13B |
| 6 | Fuel level, signal | 14J |
| 6 | Fuel level, signal | 8H |
| 7 | High-voltage battery, status | 13B |
| 7 | High-voltage battery, status | 14H |
| 7 | High-voltage battery, status | 8F |
| 8 | Gear stage, signal | 13B |
| 8 | Gear stage, signal | 14H |
| 8 | Gear stage, signal | 8K |
| 9 | Transmission mode, signal | 12B |
| 9 | Transmission mode, signal | 14G |
| 9 | Transmission mode, signal | 8K |

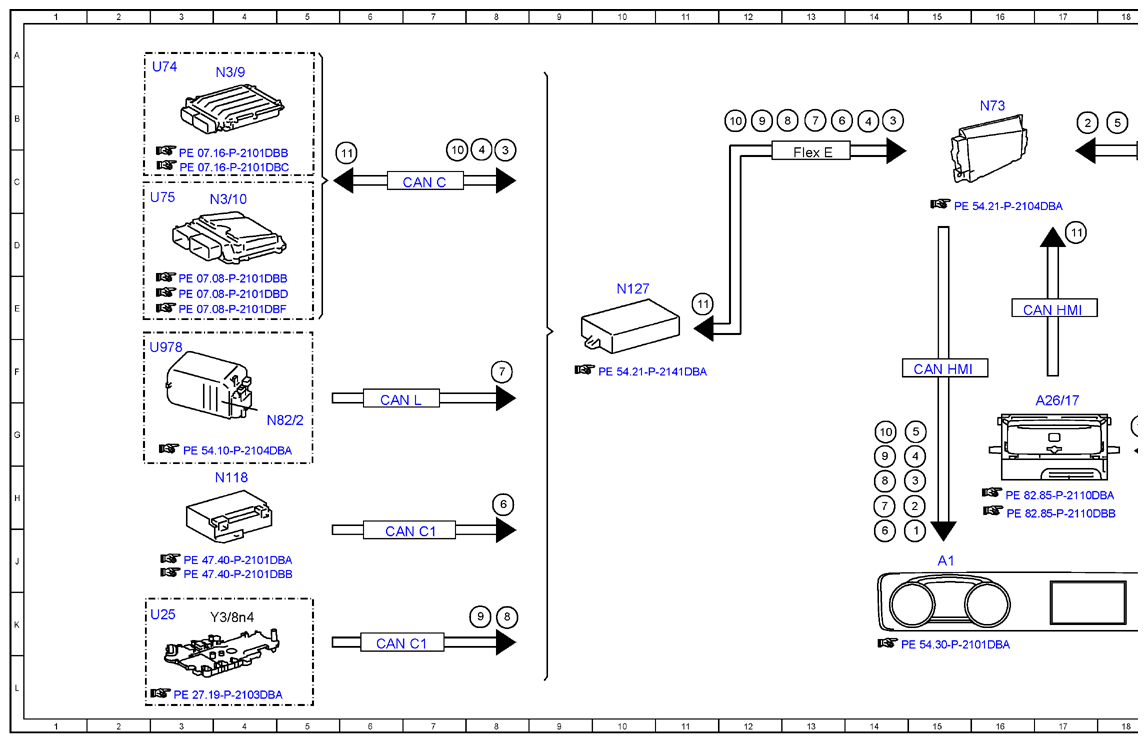

| A1 | Instrument cluster | 15J |

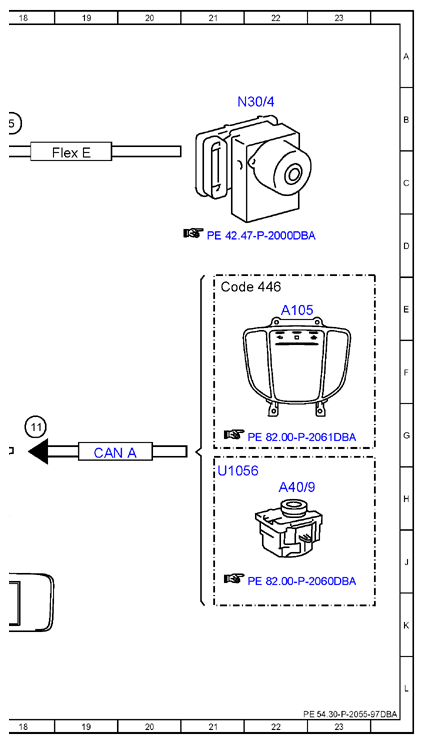

| A105 | Touchpad | 22E |
| A26/17 | Head unit | 17G |
| A40/9 | Audio/COMMAND control panel | 22H |
| CAN A | Telematics CAN | 19G |
| CAN C | Engine CAN | 7C |
| CAN C1 | Drive train CAN | 6J |
| CAN C1 | Drive train CAN | 6K |
| CAN HMI | User interface CAN | 15F |
| CAN HMI | User interface CAN | 17E |
| CAN L | Hybrid CAN | 6G |
| Code 446 | Touchpad only | 21E |
| Flex E | Chassis FlexRay | 13C |
| Flex E | Chassis FlexRay | 19C |
| N118 | Fuel pump control unit | 4H |
| N127 | Drivetrain control unit | 10E |
| N3/10 | ME-SFI [ME] control unit | 4C |
| N3/9 | CDI control unit | 4A |
| N30/4 | Electronic Stability Program control unit | 22B |
| N73 | Electronic ignition switch control unit | 16B |
| N82/2 | Battery management system control unit | 4G |
| U1056 | Valid except code 446 (Touchpad only) | 21H |
| U25 | Valid for automatic transmission | 3K |
| U74 | Valid for diesel engines | 3A |
| U75 | Valid for gasoline engines | 2C |
| U978 | Valid for hybrid drive | 2F |
| Y3/8n4 | Fully integrated transmission control control unit | 4K |
