Remove/Install Bottom Paneling For Dashboard On Passenger Side - AR68.10-P-1502LWE
Model 213
Model 238
MODIFICATION NOTES
| 20.03.2017 | Removal of door sill added. | Operation step 2 |

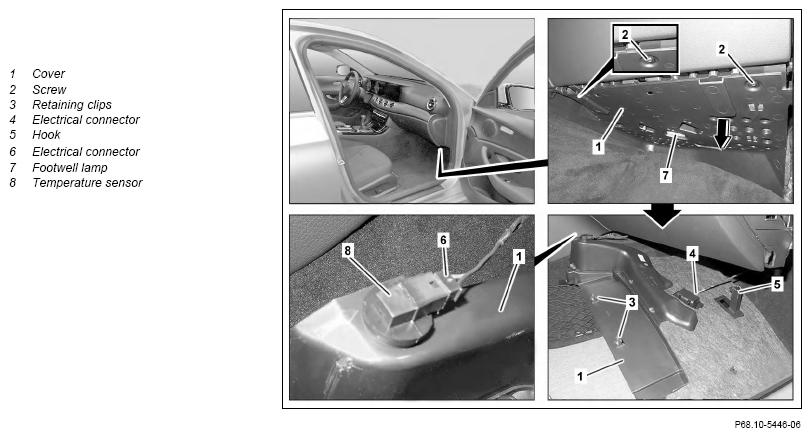

Shown on model 213.0
| Remove/install | |||
| 1 | Move passenger seat to end position toward rear | ||
| 2 | Remove door sill molding | Model 213 | AR68.30-P-4100LW |
| Model 238 | AR68.30-P-4100CLW | ||
| 3 | Unscrew bolts (2) | ||
| 4 | Unclip cover (1) from retaining clips (3), push outward using hook (5), unhook, and lower (arrow) until electrical connectors (4, 6) are accessible | Fig 1 | |
| 5 | Disconnect electrical connections (4, 6) | ||
| 6 | Take off cover (1) | ||
| 7 | Transfer temperature sensor (8) | When replacing cover (1). | |
| 8 | Transfer footwell lamp (7) | When replacing cover (1). | |
| 9 | Install in the reverse order |
