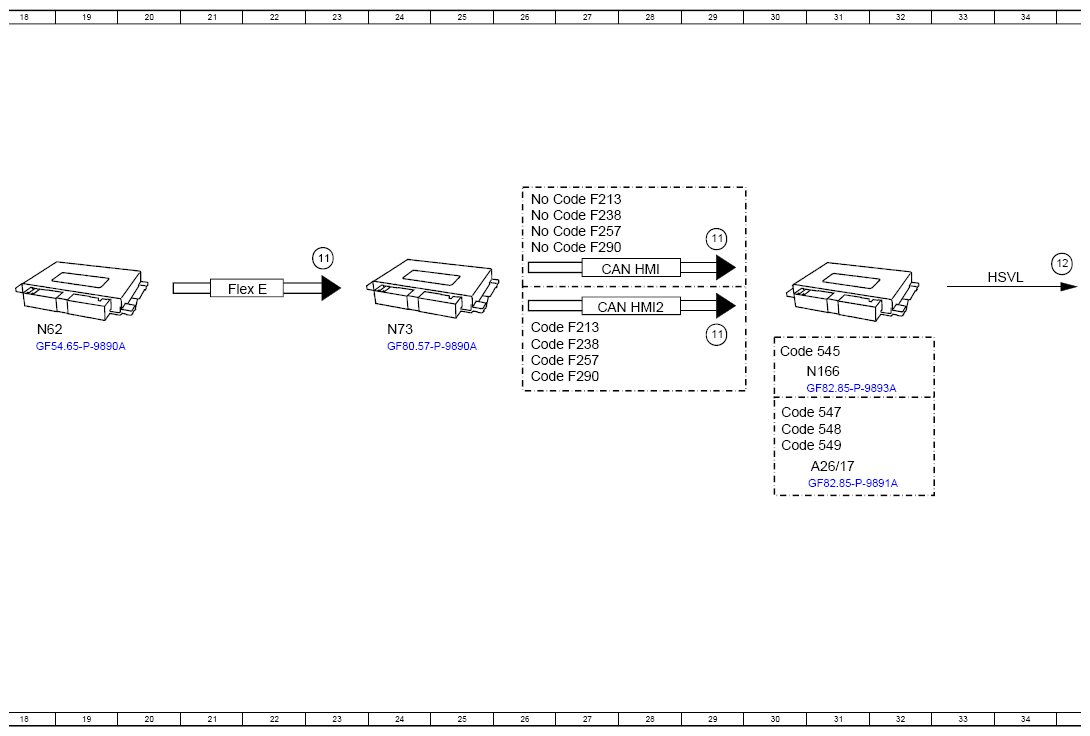

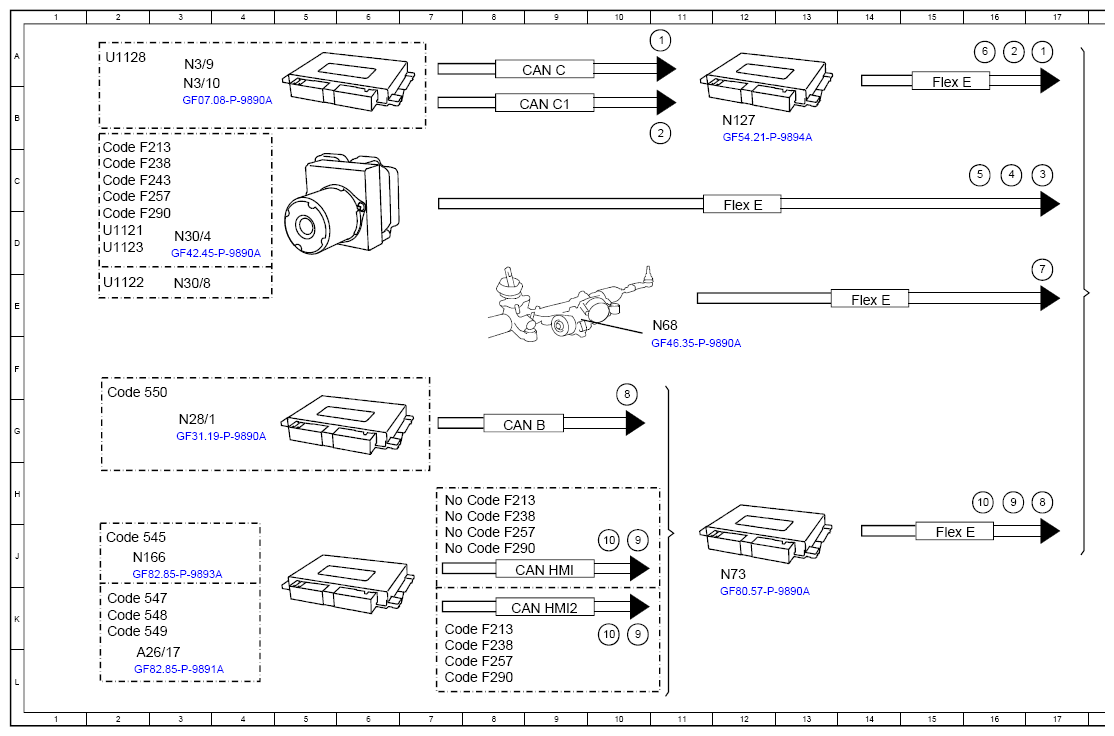

Recognize Parking Spaces, Function Schematic - PE54.65-P-2501-97A
Model 118, 167, 177, 243, 247, 293 with code 235 (Active Parking Assist)
Model 213, 238, 257, 290 as of model year 2021 with code 235 (Active Parking Assist)
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Engine running, signal | 17A |
| 1 | Engine running, signal | 11A |
| 10 | Parking space selection, status | 16J |
| 10 | Parking space selection, status | 10J |
| 10 | Parking space selection, status | 10K |
| 11 | Parking system indicator, request | 23D |
| 11 | Parking system indicator, request | 29C |
| 11 | Parking system indicator, request | 29E |
| 12 | Image data, signal | 35D |
| 2 | Drivetrain operational, signal | 16A |
| 2 | Drivetrain operational, signal | 11B |
| 3 | Wheel speed, signal | 17C |
| 4 | Wheel rotation direction, signal | 16C |
| 5 | ESP®, status | 16C |
| 6 | Transmission position, signal | 16A |
| 7 | Electric power steering, status | 17D |
| 8 | Trailer recognition, status | 17J |
| 8 | Trailer recognition, status | 10G |
| 9 | Parking system, status | 16J |
| 9 | Parking system, status | 10J |
| 9 | Parking system, status | 10K |
| A26/17 | Head unit | 2L |
| A26/17 | Head unit | 31H |
| A40/16 | Head unit/instrument cluster display cluster | 37F |
| CAN B | Interior CAN | 8G |
| CAN C | Engine CAN | 9A |
| CAN C1 | Drivetrain CAN | 9B |
| CAN HMI | User interface CAN | 27D |
| CAN HMI | User interface CAN | 9J |
| CAN HMI2 | User interface CAN 2 | 27E |
| CAN HMI2 | User interface CAN 2 | 9K |
| Code 545 | Connect 5 (NTG6) | 2J |
| Code 545 | Connect 5 (NTG6) | 30F |
| Code 547 | Connect 20 Entry (NTG6) | 2K |
| Code 547 | Connect 20 Entry (NTG6) | 30G |
| Code 548 | Connect 20 MID (NTG6) | 2K |
| Code 548 | Connect 20 MID (NTG6) | 30G |
| Code 549 | Connect 20 HIGH (NTG6) | 2K |
| Code 549 | Connect 20 HIGH (NTG6) | 30G |
| Code 550 | Trailer hitch | 2F |
| Code F213 | Model series 213 | 26C |
| Code F213 | Model series 213 | 26E |
| Code F213 | Model series 213 | 2C |
| Code F213 | Model series 213 | 8H |
| Code F213 | Model series 213 | 7K |
| Code F238 | Model series 238 | 26D |
| Code F238 | Model series 238 | 26F |
| Code F238 | Model series 238 | 2C |
| Code F238 | Model series 238 | 8H |
| Code F238 | Model series 238 | 7K |
| Code F243 | MODEL SERIES 243 | 2C |
| Code F257 | MODEL SERIES 257 | 26D |
| Code F257 | MODEL SERIES 257 | 26F |
| Code F257 | MODEL SERIES 257 | 2C |
| Code F257 | MODEL SERIES 257 | 8J |
| Code F257 | MODEL SERIES 257 | 7L |
| Code F290 | Model series 290 | 26D |
| Code F290 | Model series 290 | 26F |
| Code F290 | Model series 290 | 2D |
| Code F290 | Model series 290 | 8J |
| Code F290 | Model series 290 | 7L |
| Flex E | Chassis FlexRay | 15J |
| Flex E | Chassis FlexRay | 21E |
| Flex E | Chassis FlexRay | 15B |
| Flex E | Chassis FlexRay | 12C |
| Flex E | Chassis FlexRay | 14E |
| HSVL | High-speed video link | 34E |
| N127 | Drivetrain control unit | 12B |
| N166 | Head unit/instrument cluster control unit | 2J |
| N166 | Head unit/instrument cluster control unit | 31F |
| N28/1 | Trailer recognition control unit | 3G |
| N3/10 | ME-SFI [ME] control unit | 3B |
| N3/9 | CDI control unit | 3A |
| N30/4 | Electronic Stability Program control unit | 3D |
| N30/8 | Regenerative braking system control unit | 3E |
| N62 | Parking system control unit | 18E |
| N68 | Electrical power steering control unit | 11E |
| N73 | Electronic ignition switch control unit | 12J |
| N73 | Electronic ignition switch control unit | 24E |
| U1121 | Valid for model 167 | 2D |
| U1122 | Valid for model 293 | 2E |
| U1123 | Valid for model 118, 177, 247 | 2D |
| U1128 | Valid for combustion engine | 2A |
