Wiring Diagram For Supplemental Restraint System Control Unit - PE91.60-P-2106-97XBA
Model 257, 290 up to model year 2021 Control unit N2/10
| Code: | Designation: | Position: |
|---|---|---|

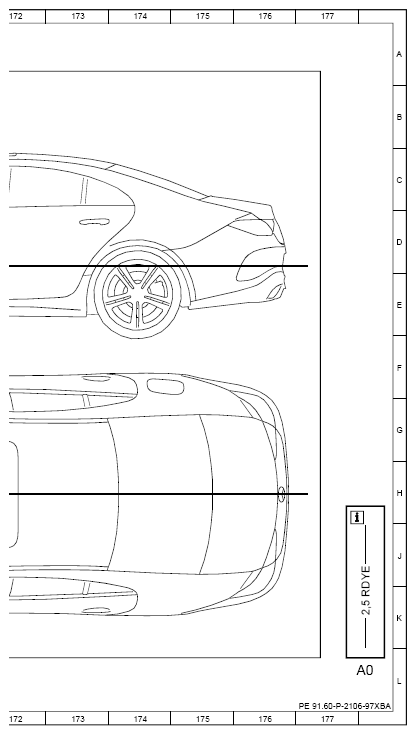

| A0 | Use of wiring diagrams | 178L |
| A53 | Left sidebag sensor | 52L |
| A54 | Right sidebag sensor | 91L |
| B151/1 | Left front bumper pedestrian protection sensor | 88L |
| B151/3 | Right front bumper pedestrian protection sensor | 89L |
| B41/1 | Front passenger seat occupied recognition | 34L |
| B48/1 | Left frontal acceleration sensor | 93L |
| B48/10 | Right rear door pressure sensor | 76L |
| B48/2 | Right frontal acceleration sensor | 69L |
| B48/7 | Left front door pressure sensor | 83L |
| B48/8 | Right front door pressure sensor | 85L |
| B48/9 | Left rear door pressure sensor | 75L |
| CAN H | Vehicle dynamics CAN | 15K |
| CAN H | Vehicle dynamics CAN | 21K |
| CAN HMI | User interface CAN | 25K |
| Code 201 | Rear axle steering | 15E |
| Code 292 | PRE-SAFE® side pulse | 97E |
| Code 292 | PRE-SAFE® side pulse | 102E |
| Code 293 | Sidebags in the rear | 70D |
| Code 294 | Kneebag | 149D |
| Code 2U8 | Alternative refrigerant | 132D |
| Code 360 | HERMES UMTS | 36H |
| Code 362 | HERMES LTE | 36H |
| Code 364 | HERMES UMTS communications module for Russia | 36H |
| Code 460 | Canada version | 114D |
| Code 460 | Canada version | 152D |
| Code 460 | Canada version | 108D |
| Code 460 | Canada version | 53D |
| Code 494 | USA version | 53D |
| Code 494 | USA version | 114D |
| Code 494 | USA version | 152D |
| Code 494 | USA version | 108D |
| Code 498 | Japan version | 53E |
| Code B01 | 48V technology | 28D |
| Code F257 | MODEL SERIES 257 | 12J |
| Code F290 | Model series 290 | 12J |
| Code L | LEFT-HAND DRIVE | 82D |
| Code M177 | V8 SPARK-IGNITION ENGINE M177 - AMG | 127L |
| Code M177 | V8 SPARK-IGNITION ENGINE M177 - AMG | 127K |
| Code M177 | V8 SPARK-IGNITION ENGINE M177 - AMG | 132E |
| Code M256 | 6-CYLINDER INLINE SPARK-IGNITION ENGINE M256 | 132E |
| Code M256 | 6-CYLINDER INLINE SPARK-IGNITION ENGINE M256 | 127L |
| Code M256 | 6-CYLINDER INLINE SPARK-IGNITION ENGINE M256 | 127J |
| Code M264 | 4-CYLINDER INLINE SPARK-IGNITION ENGINE M264 | 132E |
| Code M264 | 4-CYLINDER INLINE SPARK-IGNITION ENGINE M264 | 127L |
| Code M264 | 4-CYLINDER INLINE SPARK-IGNITION ENGINE M264 | 127J |
| Code M654 | 4-CYLINDER INLINE DIESEL ENGINE 0M654 | 129L |
| Code M654 | 4-CYLINDER INLINE DIESEL ENGINE 0M654 | 127K |
| Code M656 | 6-CYLINDER INLINE DIESEL ENGINE 0M656 | 129L |
| Code M656 | 6-CYLINDER INLINE DIESEL ENGINE 0M656 | 127K |
| Code R | RIGHT-HAND DRIVE | 82D |
| Code U10 | Automatic front passenger airbag shutoff | 36D |
| Code U10 | Automatic front passenger airbag shutoff | 33D |
| Code U60 | Active engine hood (pedestrian protection) | 86D |
| Code U60 | Active engine hood (pedestrian protection) | 78D |
| F1/3 | Passenger-side A-pillar fuse box | 9L |
| F1/3f312 | Fuse 312 | 8L |
| F63 | Pyrofuse | 30L |
| LIN E2 | Seat occupied recognition LIN | 38K |
| N10/6 | Front SAM control unit | 48L |
| N110 | Weight Sensing System (WSS) control unit | 43L |
| N112/9 | HERMES control unit | 38L |

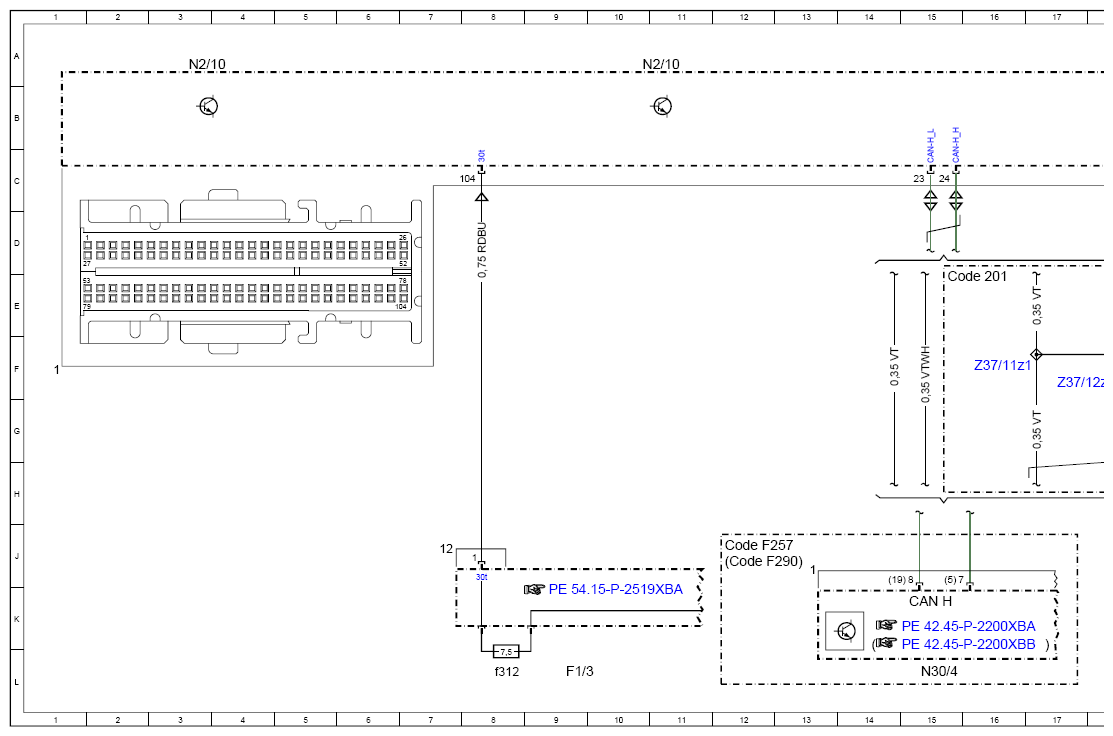

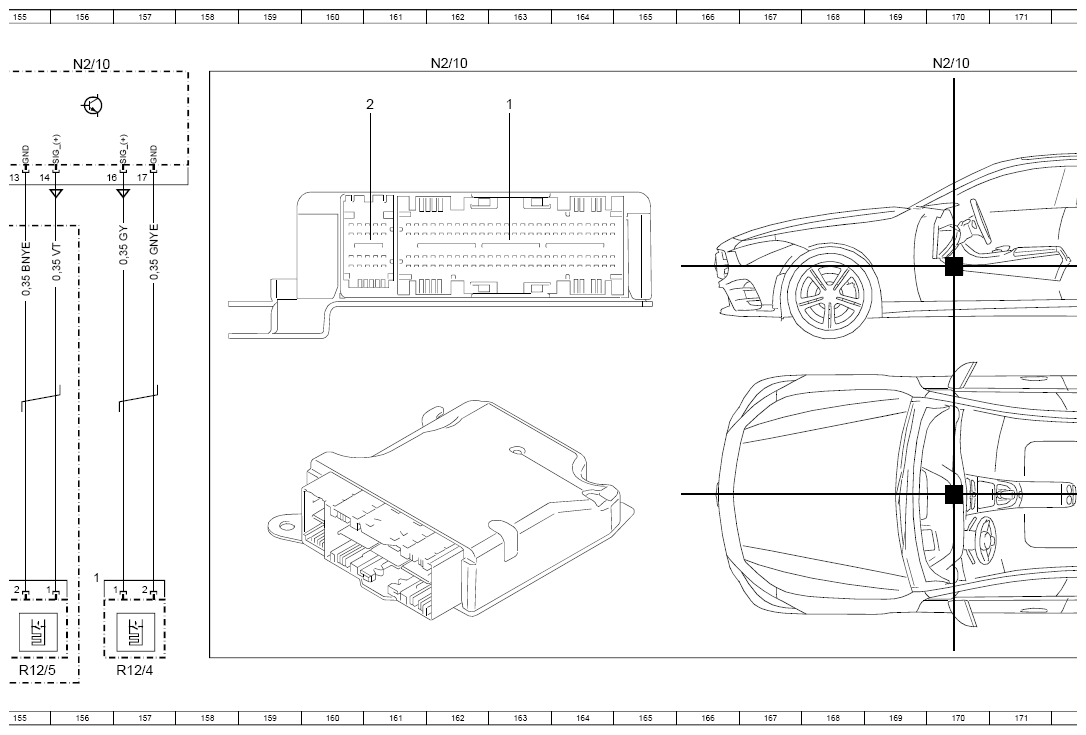

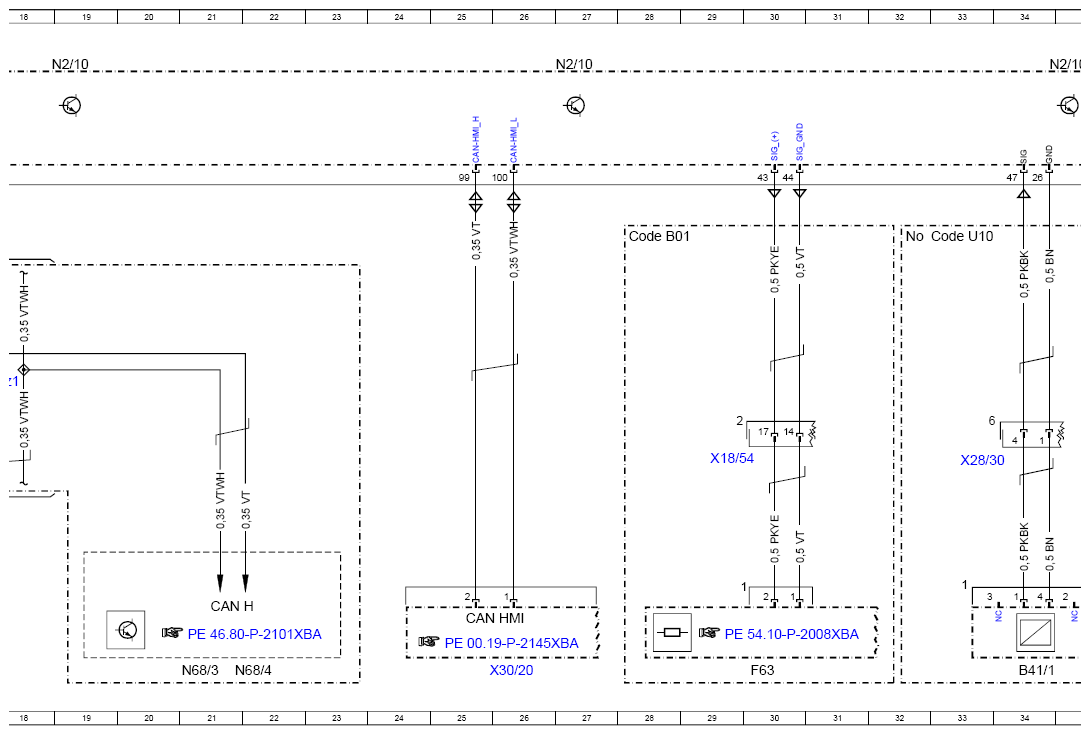

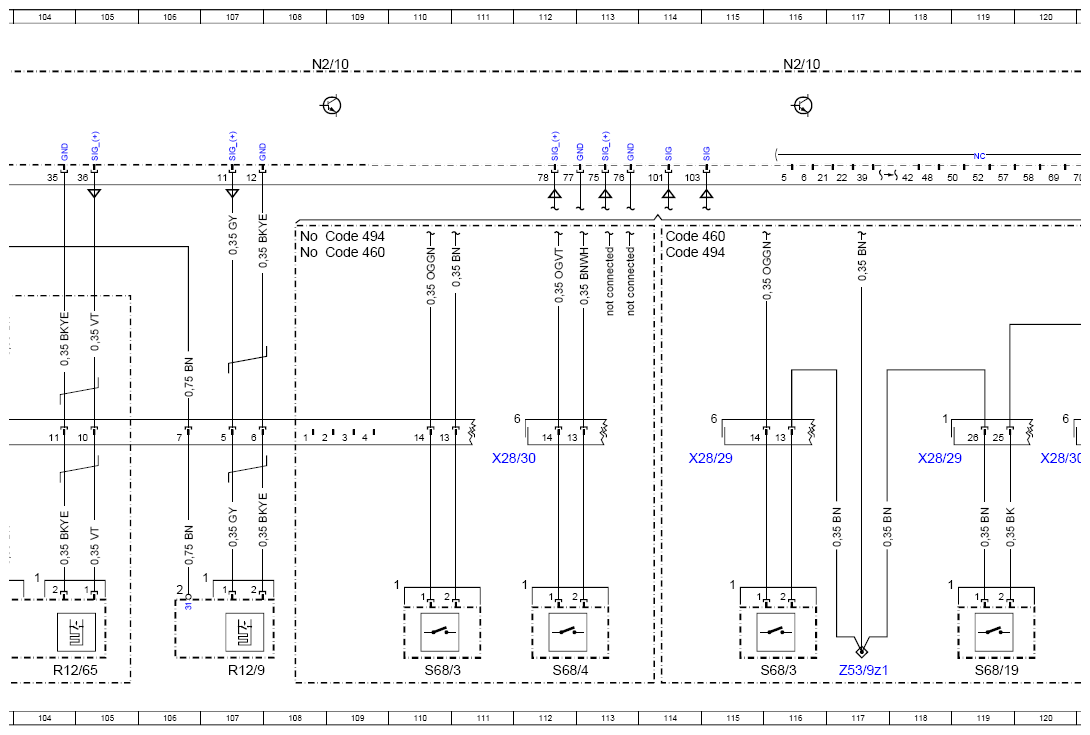

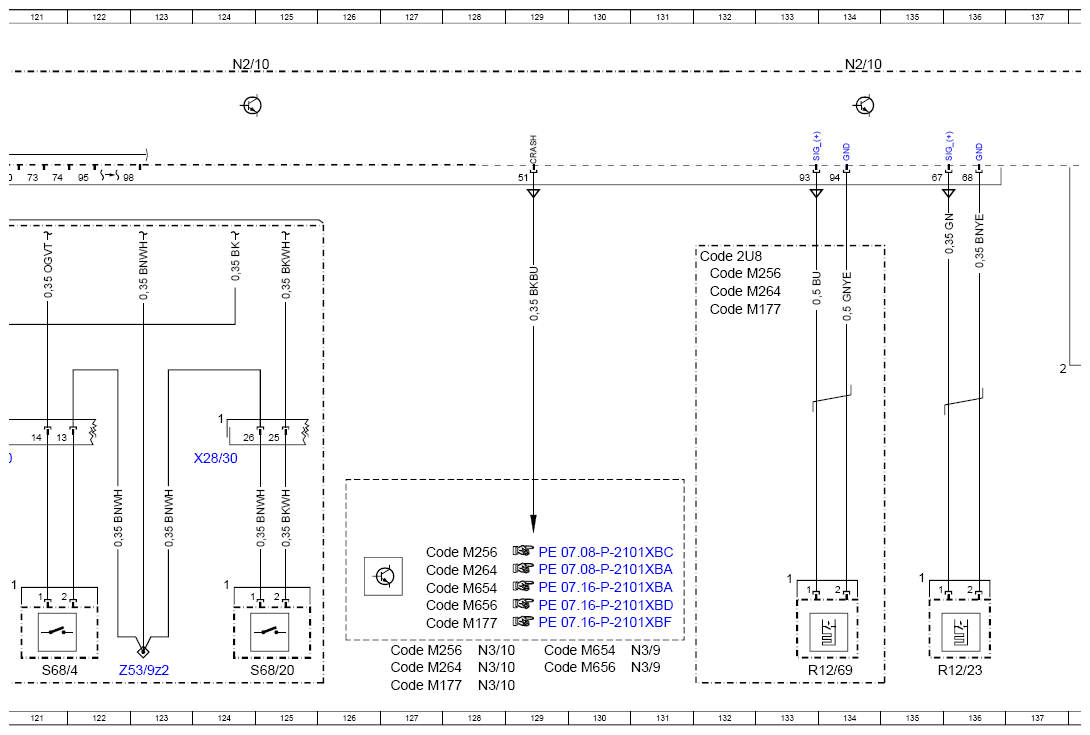

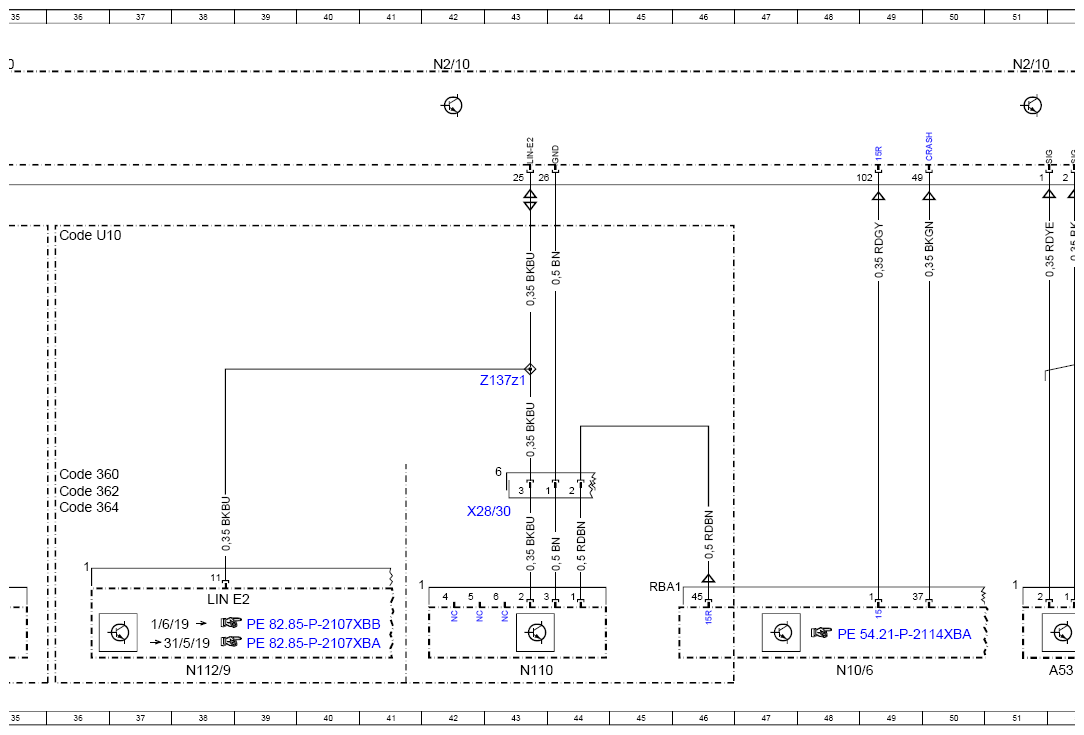

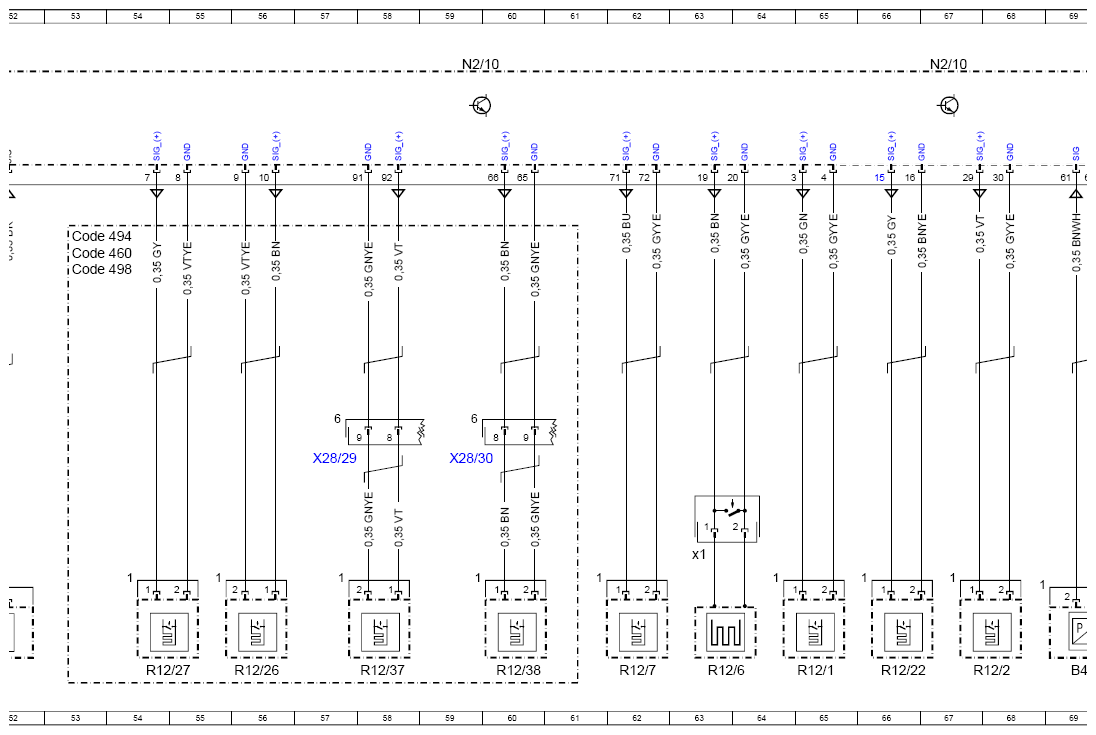

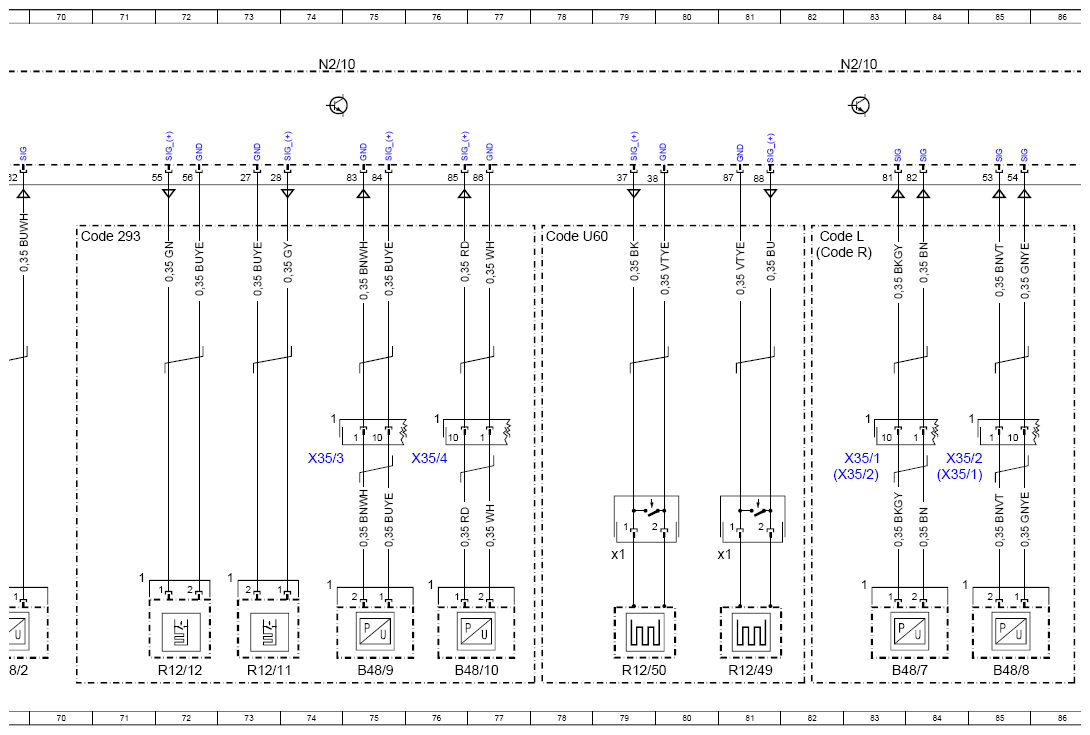

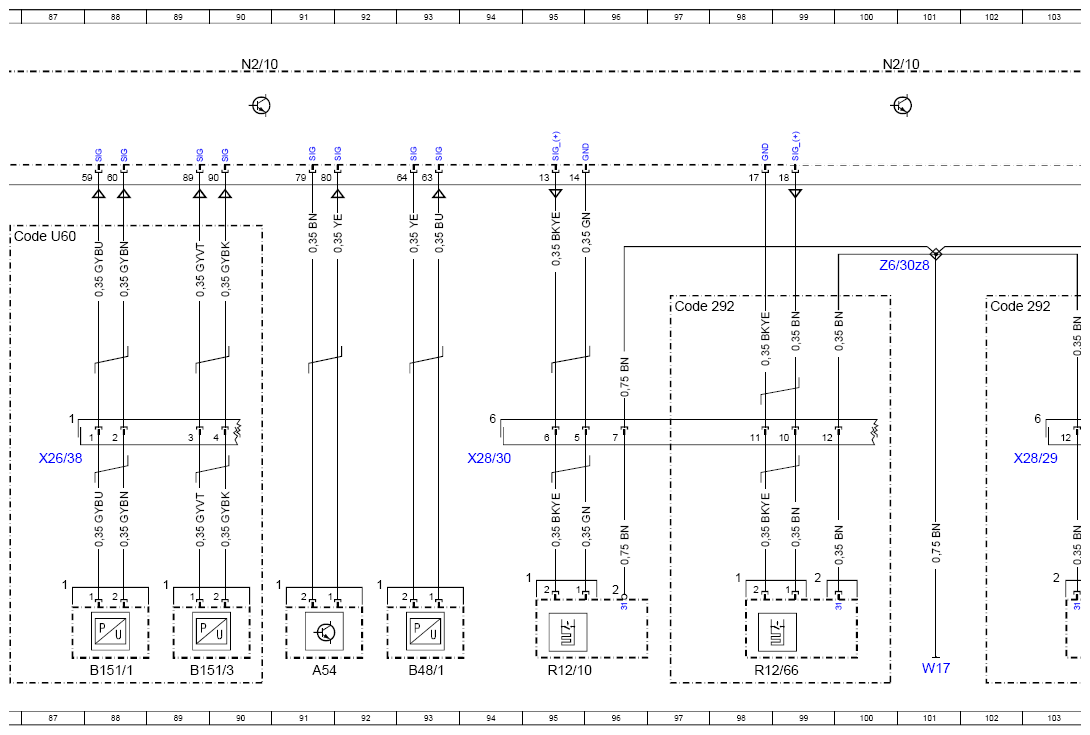

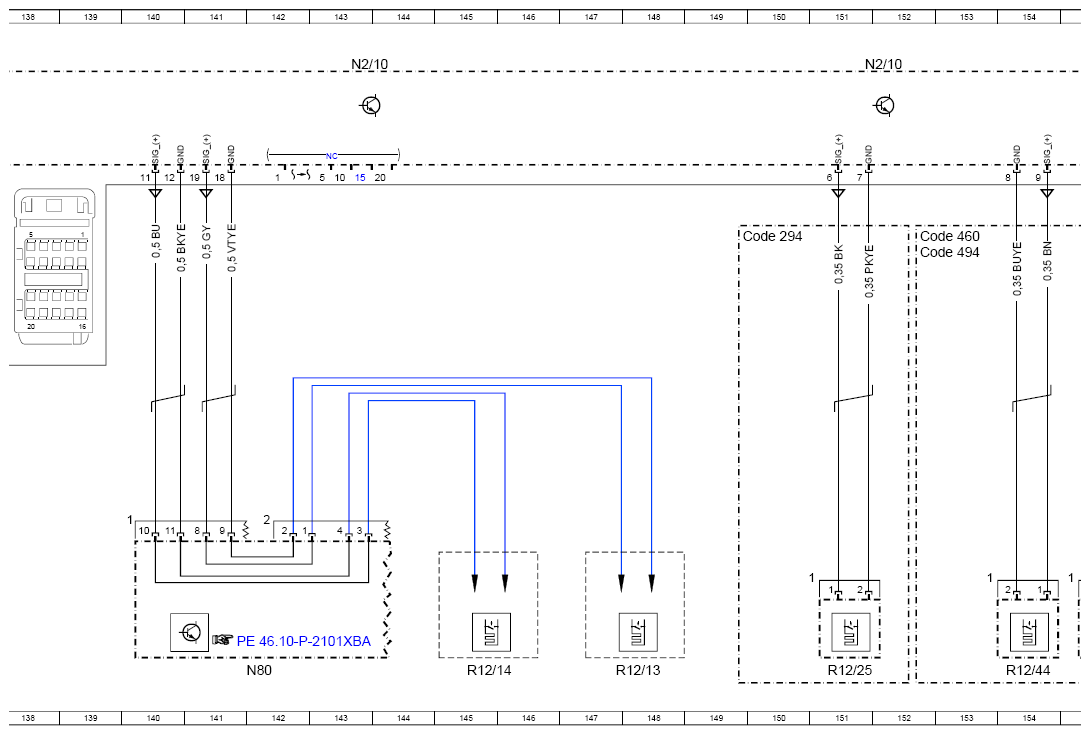

| N2/10 | Supplemental restraint system control unit | 3A |
| N2/10 | Supplemental restraint system control unit | 162A |
| N2/10 | Supplemental restraint system control unit | 170A |
| N2/10 | Supplemental restraint system control unit | 11A |
| N2/10 | Supplemental restraint system control unit | 19A |
| N2/10 | Supplemental restraint system control unit | 35A |
| N2/10 | Supplemental restraint system control unit | 42A |
| N2/10 | Supplemental restraint system control unit | 51A |
| N2/10 | Supplemental restraint system control unit | 59A |
| N2/10 | Supplemental restraint system control unit | 67A |
| N2/10 | Supplemental restraint system control unit | 74A |
| N2/10 | Supplemental restraint system control unit | 83A |
| N2/10 | Supplemental restraint system control unit | 90A |
| N2/10 | Supplemental restraint system control unit | 100A |
| N2/10 | Supplemental restraint system control unit | 108A |
| N2/10 | Supplemental restraint system control unit | 116A |
| N2/10 | Supplemental restraint system control unit | 124A |
| N2/10 | Supplemental restraint system control unit | 134A |
| N2/10 | Supplemental restraint system control unit | 143A |
| N2/10 | Supplemental restraint system control unit | 152A |
| N2/10 | Supplemental restraint system control unit | 27A |
| N2/10 | Supplemental restraint system control unit | 156A |
| N3/10 | ME-SFI [ME] control unit | 128L |
| N3/10 | ME-SFI [ME] control unit | 128L |
| N3/9 | CDI control unit | 130L |
| N3/9 | CDI control unit | 130L |
| N30/4 | Electronic Stability Program control unit | 15L |
| N68/3 | Left rear axle steering control unit | 21L |
| N68/4 | Right rear axle steering control unit | 22L |
| N80 | Steering column module control unit | 142L |
| R12/1 | Driver ETR [GUS] squib | 65L |
| R12/10 | Front passenger sidebag squib | 95L |
| R12/11 | Left rear sidebag squib | 73L |
| R12/12 | Right rear sidebag squib | 72L |
| R12/13 | Driver airbag squib 1 | 148L |
| R12/14 | Driver airbag squib 2 | 145L |
| R12/2 | Front passenger ETR [GUS] squib | 67L |
| R12/22 | Left windowbag squib | 66L |
| R12/23 | Right windowbag squib | 136L |
| R12/25 | Driver kneebag squib | 151L |
| R12/26 | Front passenger belt force limiter | 56L |
| R12/27 | Driver belt force limiter | 54L |
| R12/37 | Driver belt anchor fitting tensioner squib | 58L |
| R12/38 | Front passenger belt anchor fitting tensioner squib | 60L |
| R12/4 | Front passenger airbag squib 1 | 157L |
| R12/44 | Front passenger airbag bleed valve squib | 154L |
| R12/49 | Left active engine hood squib | 81L |
| R12/49x1 | Active engine hood squib electrical connector, left hinge | 81J |
| R12/5 | Front passenger airbag squib 2 | 155L |
| R12/50 | Right active engine hood squib | 79L |
| R12/50x1 | Active engine hood squib electrical connector, right hinge | 79J |
| R12/6 | Left rear emergency tensioning retractor squib | 63L |
| R12/65 | Driver seat side PRE-SAFE® Pulse squib | 104L |
| R12/66 | Front passenger seat side PRE-SAFE® Pulse squib | 98L |
| R12/69 | Refrigerant inerting squib | 134L |
| R12/6x1 | Left rear emergency tensioning retractor squib electrical connector | 63J |
| R12/7 | Right rear emergency tensioning retractor squib | 62L |
| R12/9 | Driver sidebag squib | 107L |
| S68/19 | Driver seat position detection switch | 119L |
| S68/20 | Front passenger seat position detection switch | 125L |
| S68/3 | Driver seat belt buckle switch | 110L |
| S68/3 | Driver seat belt buckle switch | 116L |
| S68/4 | Front passenger seat belt buckle switch | 121L |
| S68/4 | Front passenger seat belt buckle switch | 112L |
| W17 | Right rear seat ground point | 101L |
| X18/54 | Passenger side cockpit/frame floor assembly electrical connector | 29H |
| X26/38 | Front bumper electrical connector | 87H |
| X28/29 | Frame floor assembly/driver seat electrical connector | 57H |
| X28/29 | Frame floor assembly/driver seat electrical connector | 115H |
| X28/29 | Frame floor assembly/driver seat electrical connector | 118H |
| X28/29 | Frame floor assembly/driver seat electrical connector | 103H |
| X28/30 | Frame floor assembly/front passenger seat electrical connector | 33H |
| X28/30 | Frame floor assembly/front passenger seat electrical connector | 43H |
| X28/30 | Frame floor assembly/front passenger seat electrical connector | 59H |
| X28/30 | Frame floor assembly/front passenger seat electrical connector | 94H |
| X28/30 | Frame floor assembly/front passenger seat electrical connector | 112H |
| X28/30 | Frame floor assembly/front passenger seat electrical connector | 120H |
| X28/30 | Frame floor assembly/front passenger seat electrical connector | 124H |
| X30/20 | User interface CAN (CAN HMI) potential distributor | 26L |
| X35/1 | Driver door electrical connector | 84H |
| X35/1 | Driver door electrical connector | 83H |
| X35/2 | Front passenger door electrical connector | 83H |
| X35/2 | Front passenger door electrical connector | 84H |
| X35/3 | Left rear door electrical connector | 74H |
| X35/4 | Right rear door electrical connector | 76H |
| Z137z1 | LIN E2 connector sleeve | 43F |
| Z37/11z1 | Vehicle dynamics CAN (CAN H) low connector sleeve | 16F |
| Z37/12z1 | Vehicle dynamics CAN (CAN H) high connector sleeve | 17F |
| Z53/9z1 | Ground connection connector sleeve | 117L |
| Z53/9z2 | Ground connection connector sleeve | 123L |
| Z6/30z8 | Ground connection connector sleeve | 101D |
