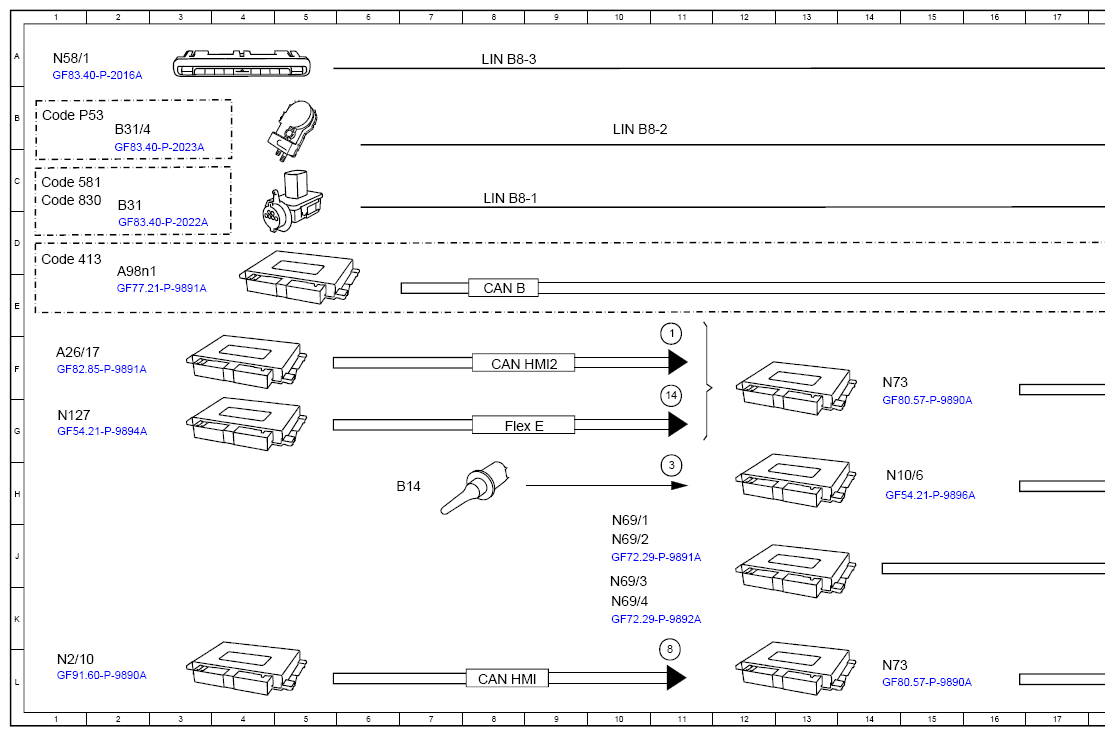

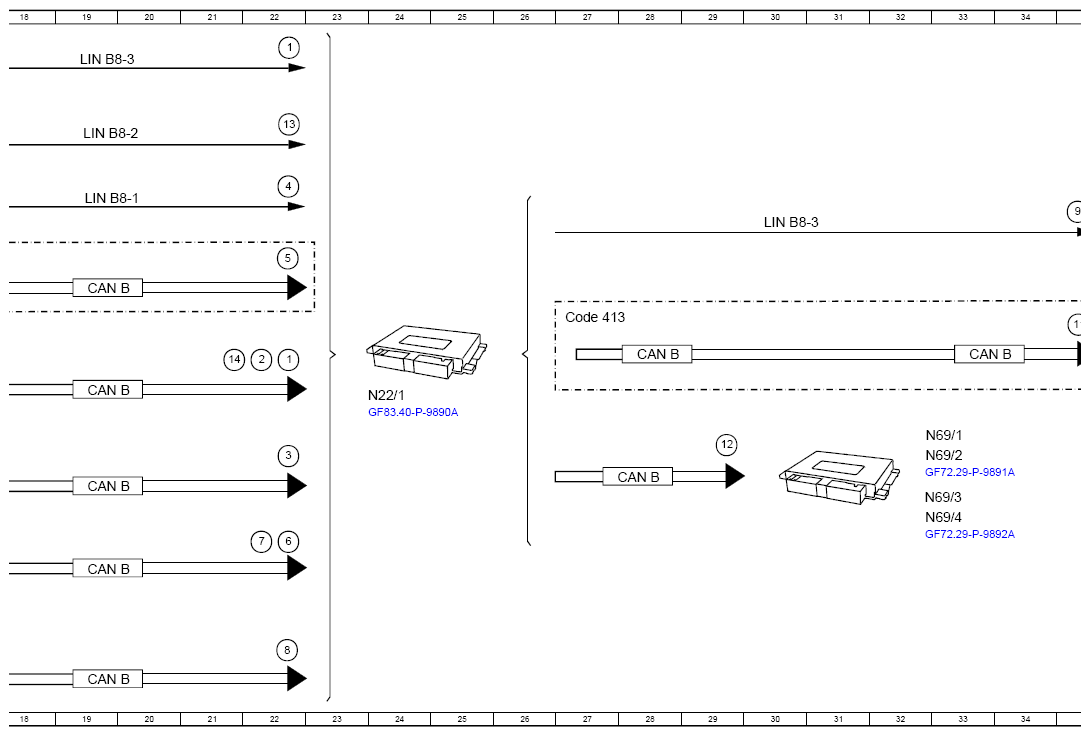

Function Schematic For Regulating Air-Recirculation Mode - PE83.40-P-2501-97E
Model 213, 238, 257, 290 as of model year 2021
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Operation, signal | 22F |
| 1 | Operation, signal | 22A |
| 1 | Operation, signal | 11E |
| 11 | Open/close sliding roof, request | 36E |
| 12 | Power window motor, request | 29G |
| 13 | Fine particle sensor, signal | 22B |
| 14 | Battery thermal runaway, request | 11F |
| 14 | Battery thermal runaway, request | 21F |
| 2 | Circuit 15, status | 22E |
| 3 | Outside temperature, signal | 11H |
| 3 | Outside temperature, signal | 22G |
| 4 | Air quality sensor, signal | 22C |
| 5 | Sliding roof position, signal | 22D |
| 6 | Door rotary tumbler switch, status | 22J |
| 7 | Power window control, signal | 22G |
| 8 | Crash, signal | 11L |
| 8 | Crash, signal | 22L |
| 9 | Air conditioning, status | 25C |
| A26/17 | Head unit | 1F |
| A98n1 | Panoramic sliding roof control unit | 36F |
| A98n1 | Panoramic sliding roof control unit | 2E |
| B14 | Outside temperature sensor | 7H |
| B31 | Air quality sensor | 2C |
| B31/4 | Fine particle sensor | 2B |
| CAN B | Interior CAN | 19F |
| CAN B | Interior CAN | 19J |
| CAN B | Interior CAN | 33F |
| CAN B | Interior CAN | 28H |
| CAN B | Interior CAN | 28F |
| CAN B | Interior CAN | 19E |
| CAN B | Interior CAN | 8E |
| CAN B | Interior CAN | 19H |
| CAN B | Interior CAN | 19L |
| CAN HMI | User interface CAN | 8L |
| CAN HMI2 | User interface CAN 2 | 8F |
| Code 413 | Panoramic sliding sunroof/glass roof | 1D |
| Code 413 | Panoramic sliding sunroof/glass roof | 27E |
| Code 581 | Automatic climate control | 1C |
| Code 830 | China version | 1C |
| Code P53 | Air purification package | 1B |
| Flex E | Chassis FlexRav | 8G |
| LIN B8-1 | Front air conditioning control LIN | 8C |
| LIN B8-1 | Front air conditioning control LIN | 19C |
| LIN B8-2 | Climate control LIN 2 | 10B |
| LIN B8-2 | Climate control LIN 2 | 19B |
| I IN B8-3 | AC oneration I IN | 19A |
| LIN B8-3 | AC operation LIN | 30D |
| LIN B8-3 | AC operation LIN | 8A |
| N10/6 | Front signal acquisition and actuation module control unit | 14H |
| N127 | Drivetrain control unit | 1G |
| N2/10 | Supplemental restraint system control unit | 1L |
| N22/1 | Climate control control unit | 23F |
| N58/1 | Climate control operating unit | 36D |
| N58/1 | Climate control operating unit | 1A |
| N69/1 | Left front door control unit | 32G |
| N69/1 | Left front door control unit | 10H |
| N69/2 | Right front door control unit | 32G |
| N69/2 | Right front door control unit | 10J |
| N69/3 | Left rear door control unit | 32H |
| N69/3 | Left rear door control unit | 10J |
| N69/4 | Right rear door control unit | 32H |
| N69/4 | Right rear door control unit | 10K |
| N73 | Electronic ignition switch control unit | 14F |
| N73 | Electronic ignition switch control unit | 14L |
