Wiring Diagram Of Rear Signal Acquisition And Actuation Module (SAM) Control Unit - PE54.21-P-2103-97XBA
Model 257, 290 up to model year 2021 Control unit N10/8
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Use of wiring diagrams | 202L |
| A108 | Active Brake Assist controller unit | 87L |
| A108/1 | Active Distance Assist DISTRONIC electric controller unit | 86L |
| A85/5 | Trunk lid/liftgate lock | 141L |
| B92/10 | Left outer rear bumper radar sensor | 84K |
| B92/11 | Left outer rear bumper integrated radar sensor | 84L |
| B92/12 | Short and long-range radar sensor | 87K |
| B92/2 | Left outer front bumper radar sensor | 77L |
| B92/5 | Right outer front bumper radar sensor | 77L |
| B92/6 | Right outer rear bumper integrated radar sensor | 84L |
| B92/7 | Right outer rear bumper radar sensor | 84K |
| CAN B | Interior CAN | 16K |
| CAN B | Interior CAN | 20K |
| Code 218 | Backup camera | 24J |
| Code 218 | Backup camera | 145J |
| Code 233 | DISTRONIC PLUS | 86J |
| Code 233 | DISTRONIC PLUS | 84H |
| Code 234 | Blind spot assist | 84H |
| Code 239 | Active Distance Assist DISTRONIC | 86J |
| Code 258 | Active Brake Assist | 87J |
| Code 275 | Memory package | 61H |
| Code 287 | Folding backrests in rear passenger compartment | 43J |
| Code 287 | Folding backrests in rear passenger compartment | 45J |
| Code 287 | Folding backrests in rear passenger compartment | 48J |
| Code 292 | PRE-SAFE® side pulse | 77J |
| Code 401 | Seat climate control for driver and front passenger | 60H |
| Code 460 | Canada version | 82J |
| Code 460 | Canada version | 105J |
| Code 460 | Canada version | 110J |
| Code 460 | Canada version | 114J |
| Code 460 | Canada version | 119J |
| Code 494 | USA version | 83J |
| Code 494 | USA version | 105J |
| Code 494 | USA version | 109J |
| Code 494 | USA version | 114J |
| Code 494 | USA version | 119J |
| Code 501 | 360° camera | 24J |
| Code 501 | 360° camera | 145J |
| Code 540 | Electric roller sun blind for rear window | 33J |
| Code 550 | Trailer hitch | 20J |
| Code 872 | Seat heater in rear passenger compartment | 65J |
| Code 873 | Seat heater for driver and front passenger | 61H |
| Code 881 | Trunk lid/liftgate control | 74J |
| Code 881 | Trunk lid/liftgate control | 80J |
| Code 891 | Premium ambient lighting | 155J |
| Code 891 | Premium ambient lighting | 155J |
| Code 891 | Premium ambient lighting | 155H |
| Code 906 | Front armrest heater | 61H |
| Code B01 | 48V technology | 88J |
| Code F257 | MODEL SERIES 257 | 63J |
| Code F257 | MODEL SERIES 257 | 145J |
| Code F257 | MODEL SERIES 257 | 89A |
| Code F257 | MODEL SERIES 257 | 45J |
| Code F290 | Model series 290 | 74J |
| Code F290 | Model series 290 | 64J |
| Code F290 | Model series 290 | 80J |
| Code F290 | Model series 290 | 123A |
| Code F290 | Model series 290 | 143J |
| Code F290 | Model series 290 | 48J |
| Code L | LEFT-HAND DRIVE | 95L |
| Code R | RIGHT-HAND DRIVE | 95L |
| Code U01 | Rear seat belt status indicator in instrument cluster | 56J |
| Code U79 | BLUETEC (SCR) diesel exhaust treatment Generation 3 | 171J |
| E17/17 | Left rear footwell lamp | 155K |
| E17/17 | Left rear footwell lamp | 154L |
| E17/18 | Right rear footwell lamp | 154L |
| E17/18 | Right rear footwell lamp | 155L |
| E17/27 | Trunk lid/liftgate warning lamp | 76L |
| E18/1 | Luggage compartment lamp | 157L |
| E19/1 | Left license plate lamp | 79L |
| E19/2 | Right license plate lamp | 79L |
| E20/2 | Front center console cup holder illumination | 155L |
| E21 | Center stop lamp | 42L |
| E3 | Left rear lamp unit | 107L |
| E3 | Left rear lamp unit | 111L |

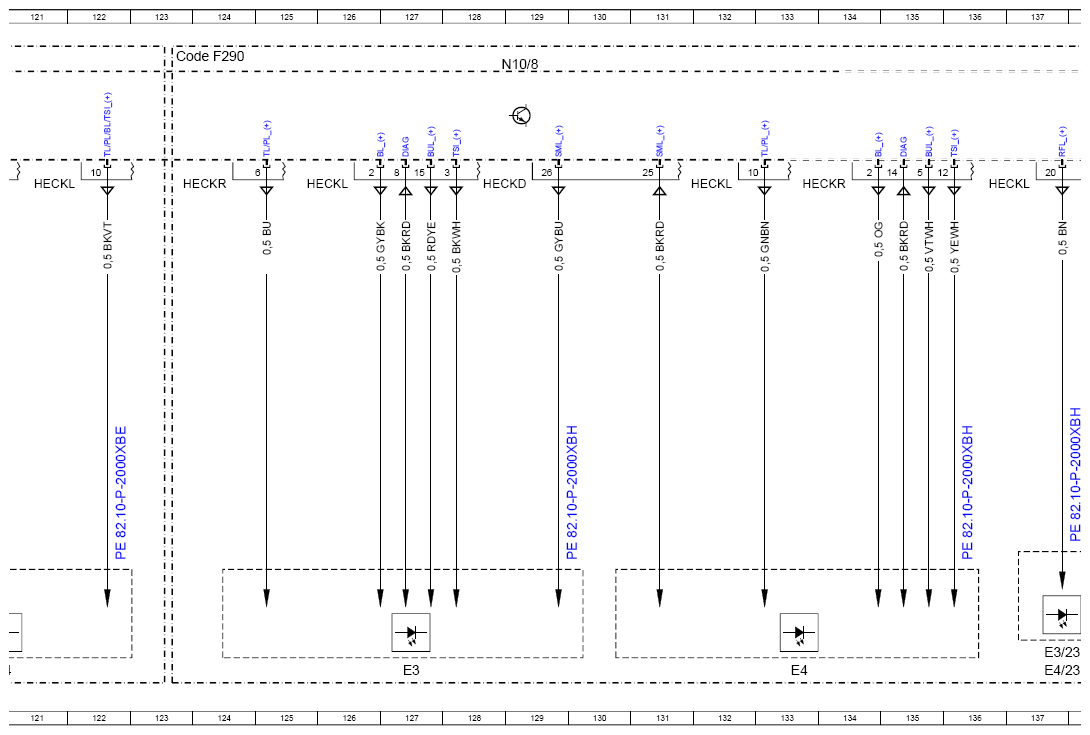

| E3 | Left rear lamp unit | 127L |
| E3/1 | Inner left rear lamp unit | 96L |
| E3/1 | Inner left rear lamp unit | 98L |
| E3/23 | Left rear fog lamp | 137L |
| E4 | Right rear lamp unit | 120L |
| E4 | Right rear lamp unit | 116L |
| E4 | Right rear lamp unit | 133L |

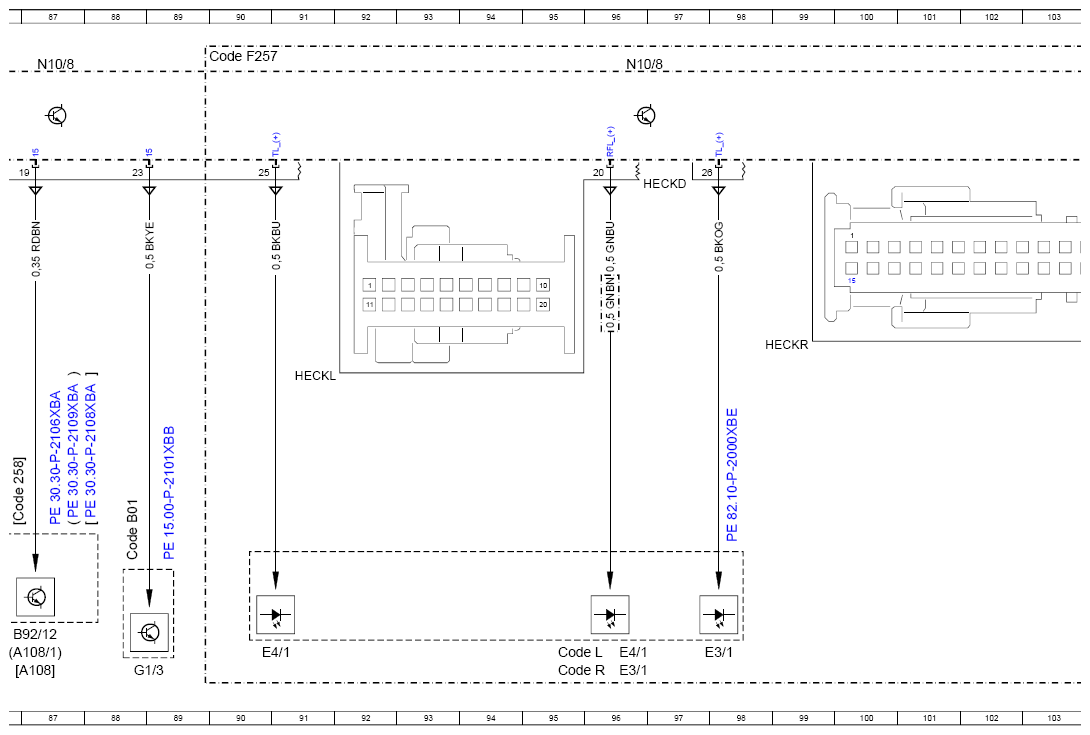

| E4/1 | Inner right rear lamp unit | 90L |
| E4/1 | Inner right rear lamp unit | 96L |
| E4/23 | Right rear fog lamp | 137L |
| E40/1 | Trunk lid/liftgate ambient lamp | 76L |
| G1/3 | 48 V on-board electrical system battery | 88L |
| K40/5 | Rear fuse and relay module | 7L |
| K40/5 | Rear fuse and relay module | 169L |
| K40/5f476 | Fuse 476 | 9L |
| K40/5f477 | Fuse 477 | 5L |
| LIN B28 | Heater LIN | 61K |
| LIN B28 | Heater LIN | 65K |
| M14/10 | Tank cap central locking actuator | 163L |

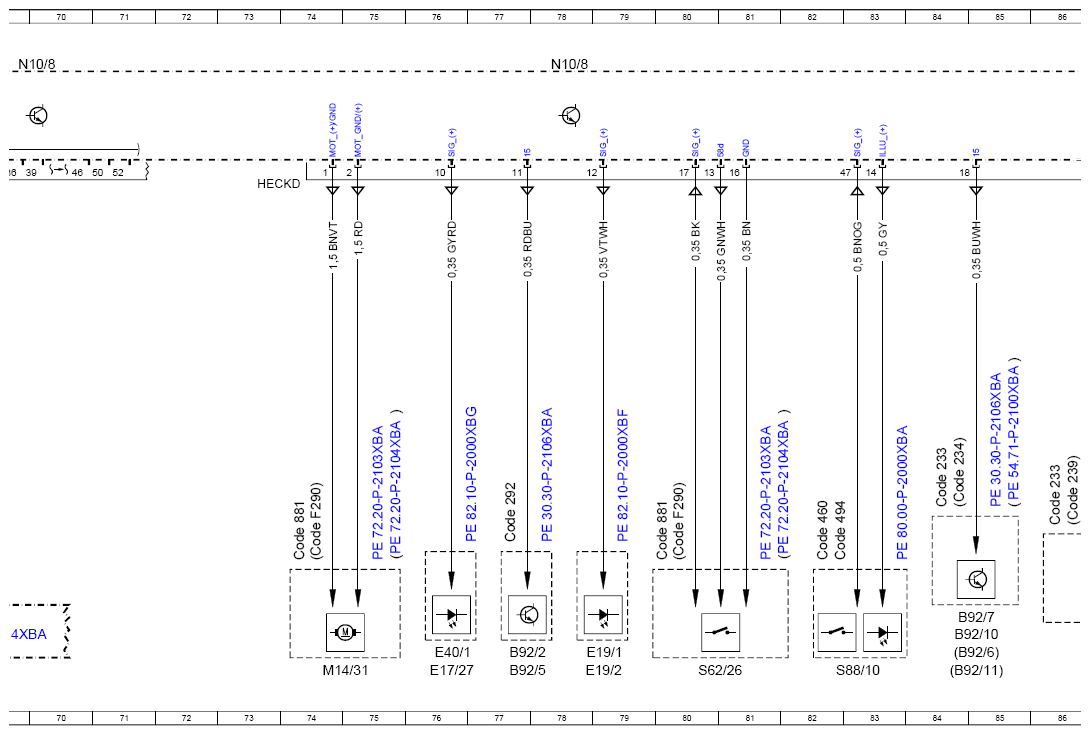

| M14/31 | Trunk lid/liftgate locking element | 74L |
| M24 | Rear window roller sun blind motor | 36L |
| M35/2 | Rear camera cover motor | 28L |
| M53/12 | Left rear passenger compartment head restraint release actuator | 53L |
| M53/14 | Right rear passenger compartment head restraint release actuator | 51L |
| N10/6 | Front SAM control unit | 68L |

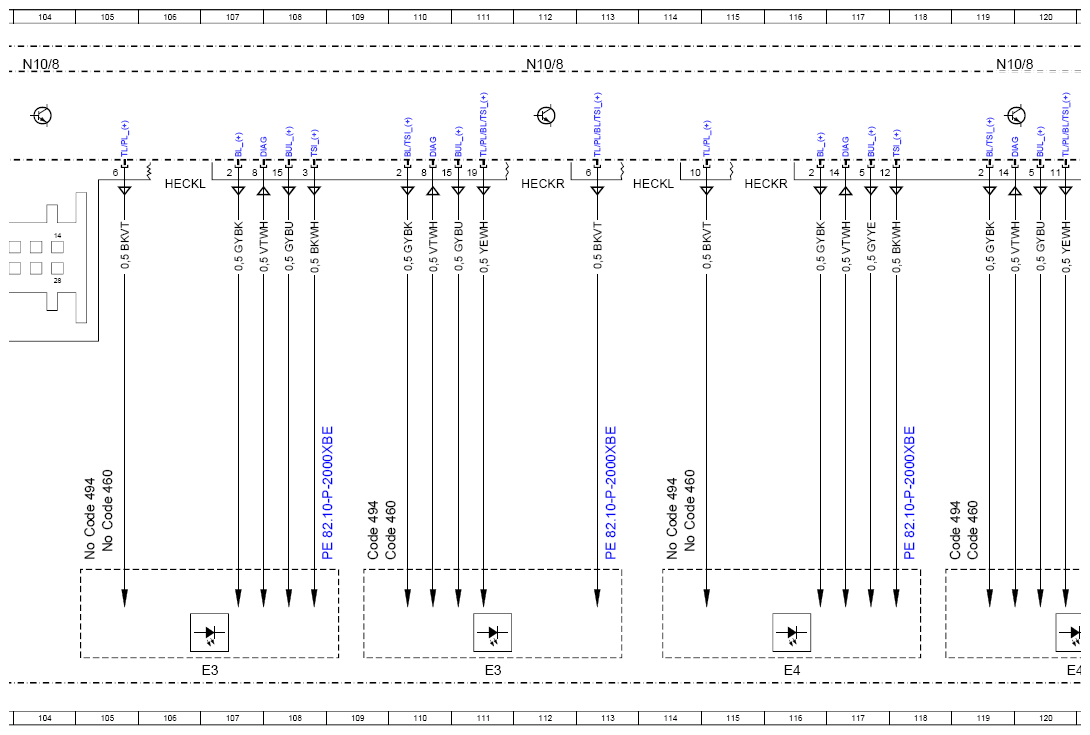

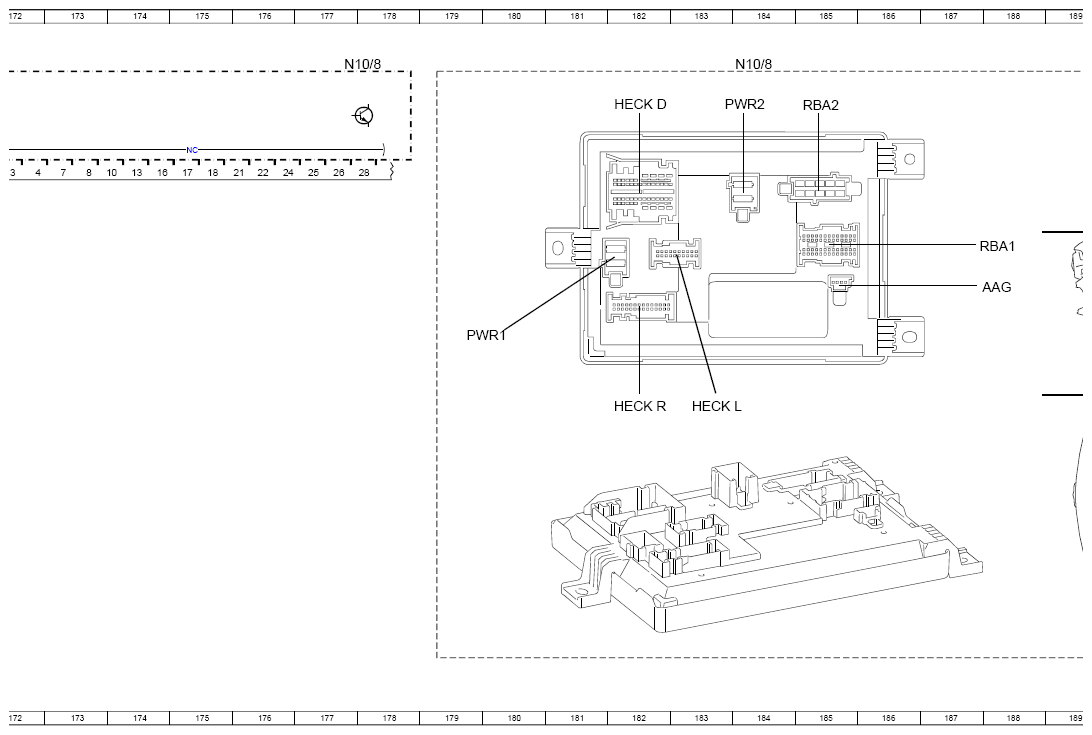

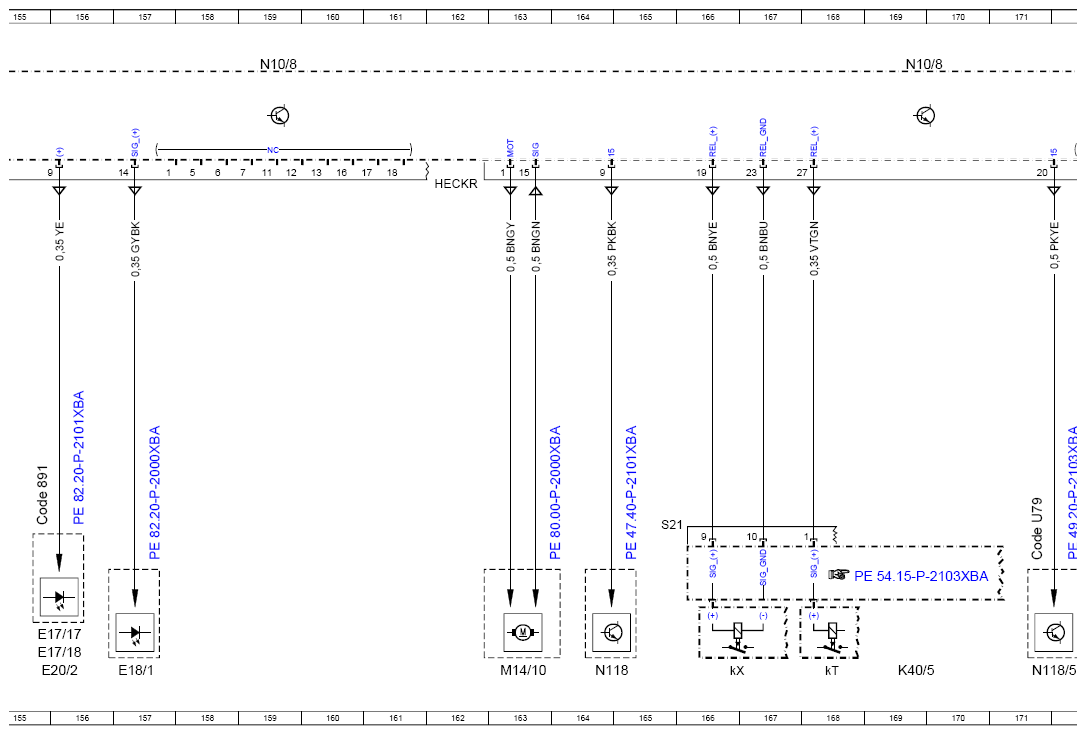

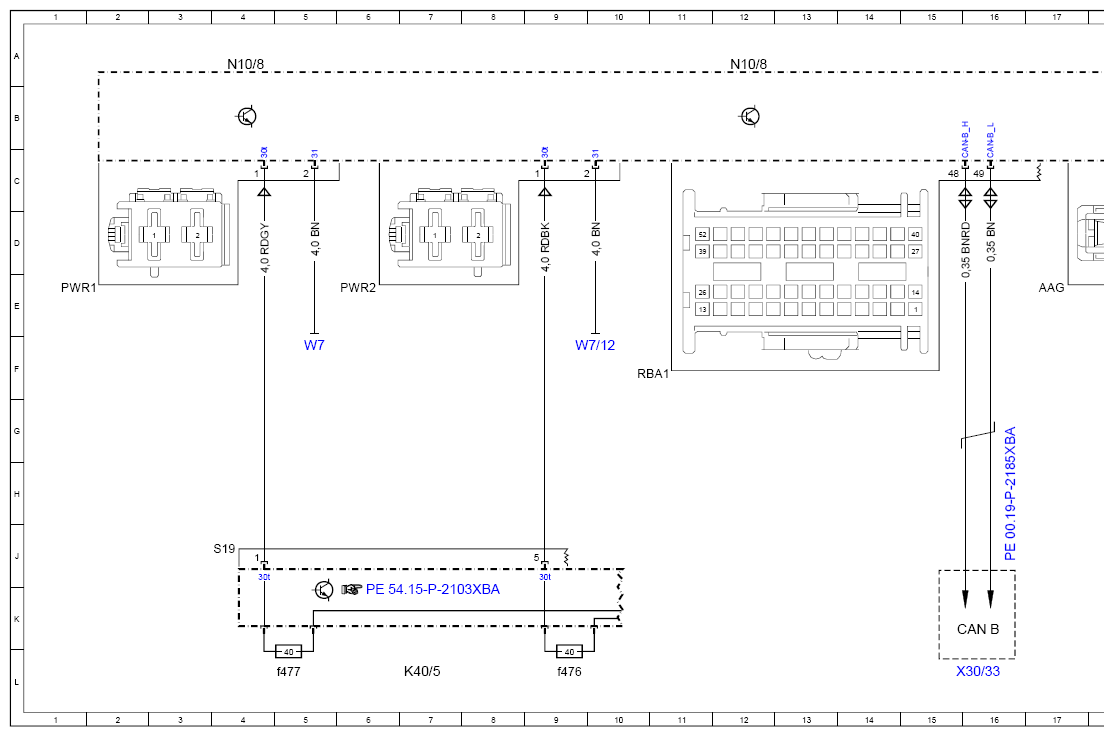

| N10/8 | Rear SAM control unit | 19A |
| N10/8 | Rear SAM control unit | 4A |
| N10/8 | Rear SAM control unit | 12A |
| N10/8 | Rear SAM control unit | 27A |
| N10/8 | Rear SAM control unit | 36A |
| N10/8 | Rear SAM control unit | 44A |
| N10/8 | Rear SAM control unit | 61A |
| N10/8 | Rear SAM control unit | 87A |
| N10/8 | Rear SAM control unit | 69A |
| N10/8 | Rear SAM control unit | 78A |
| N10/8 | Rear SAM control unit | 96A |
| N10/8 | Rear SAM control unit | 104A |
| N10/8 | Rear SAM control unit | 112A |
| N10/8 | Rear SAM control unit | 119A |
| N10/8 | Rear SAM control unit | 141A |
| N10/8 | Rear SAM control unit | 150A |
| N10/8 | Rear SAM control unit | 159A |
| N10/8 | Rear SAM control unit | 177A |
| N10/8 | Rear SAM control unit | 184A |
| N10/8 | Rear SAM control unit | 198A |
| N10/8 | Rear SAM control unit | 129A |
| N10/8 | Rear SAM control unit | 169A |
| N118 | Fuel pump control unit | 164L |
| N118/5 | AdBlue® control unit | 171L |

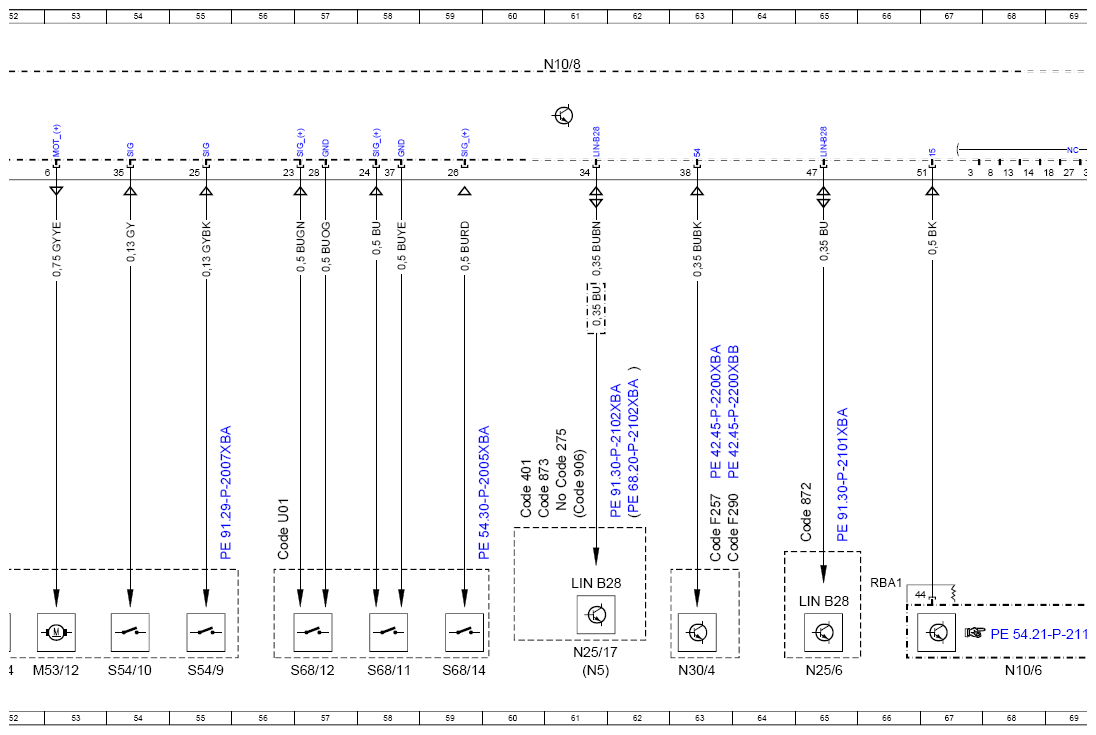

| N25/17 | Front seat heater/seat ventilation control unit | 61L |
| N25/6 | Rear seat heaters control unit | 65L |

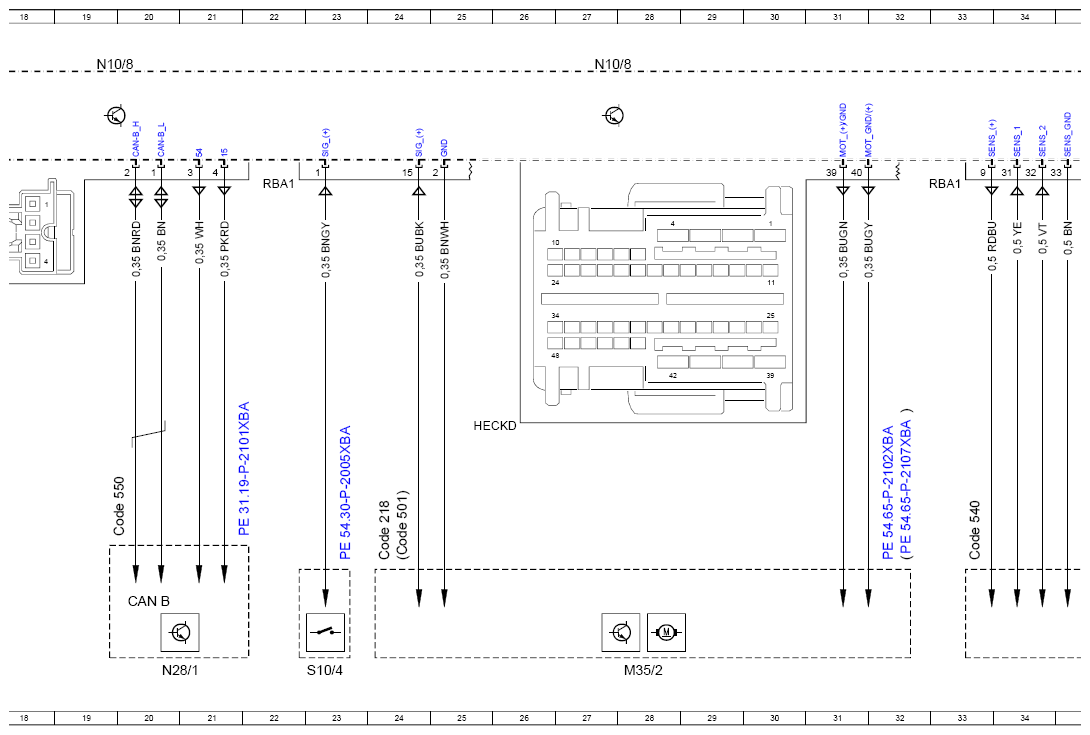

| N28/1 | Trailer recognition control unit | 20L |
| N30/4 | Electronic Stability Program control unit | 63L |
| N5 | Armrest heater control unit | 61L |
| S10/4 | Right rear brake wear sensor | 23L |
| S54/10 | Right luggage compartment rear backrest release button | 54L |

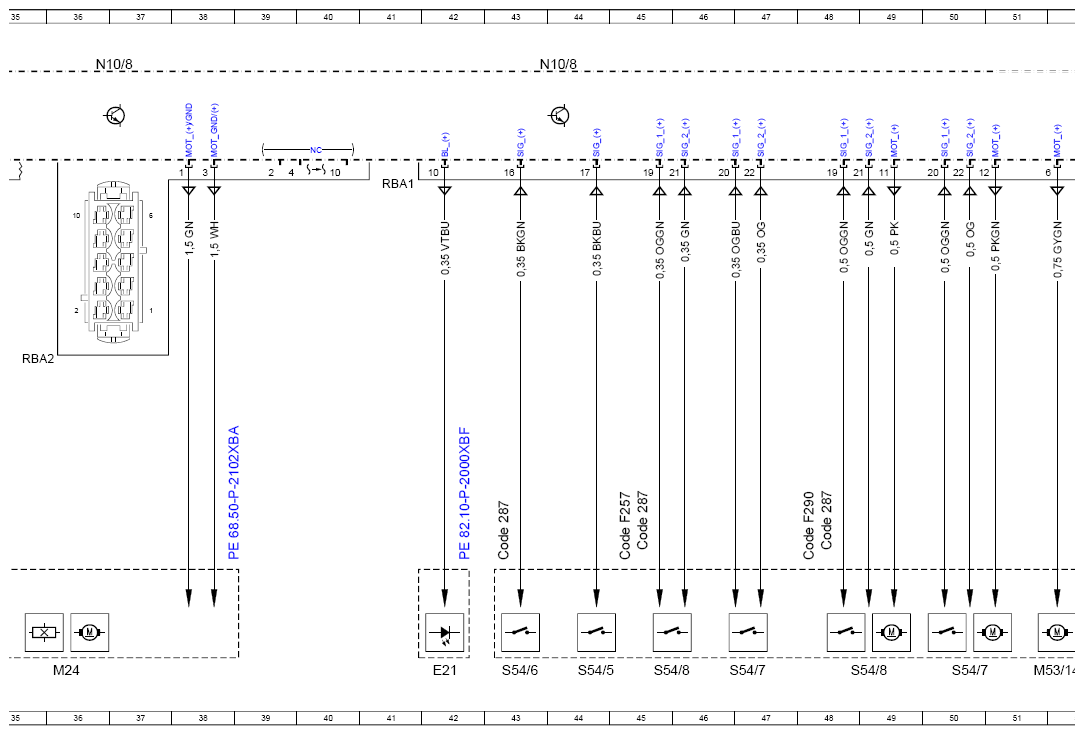

| S54/5 | Left rear backrest inclination switch | 44L |
| S54/6 | Right rear backrest inclination switch | 43L |
| S54/7 | Left rear backrest lock switch | 47L |
| S54/7 | Left rear backrest lock switch | 50L |
| S54/8 | Right rear backrest lock switch | 45L |
| S54/8 | Right rear backrest lock switch | 49L |
| S54/9 | Left luggage compartment rear backrest release button | 55L |
| S62/26 | Trunk lid/liftgate control button | 80L |
| S68/11 | Left rear seat belt buckle switch | 58L |
| S68/12 | Right rear seat belt buckle switch | 57L |
| S68/14 | Center rear seat belt buckle switch | 59L |
| S88/10 | Trunk lid emergency opening switch | 83L |

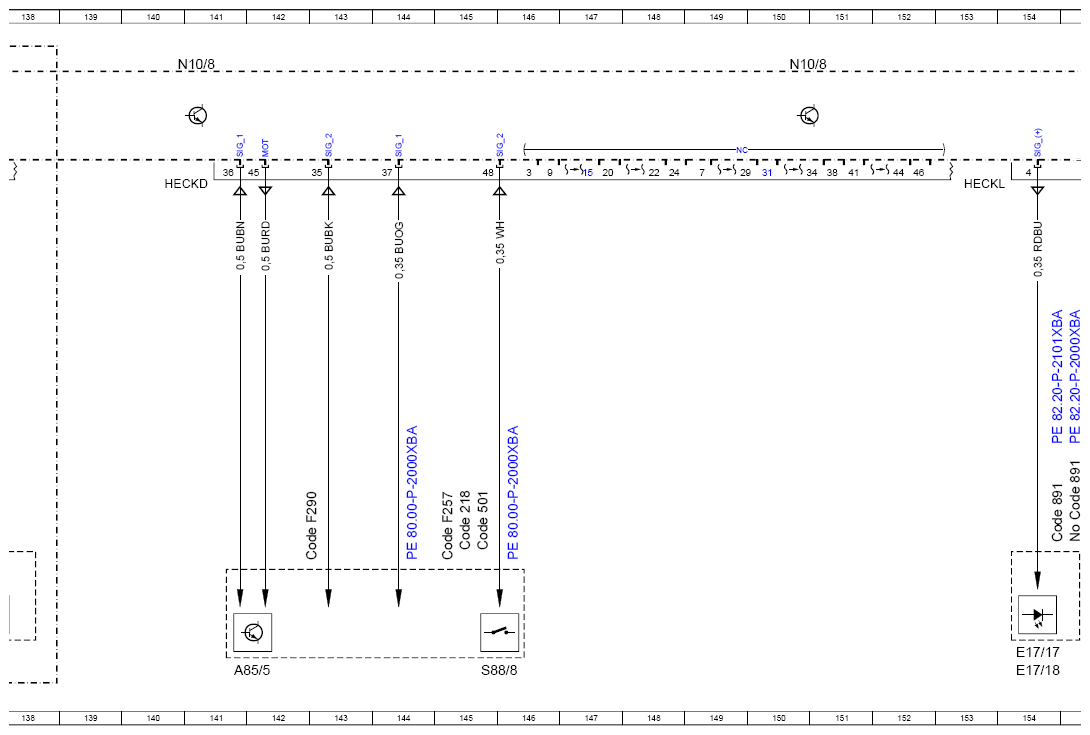

| S88/8 | Trunk lid/liftgate external operation switch | 145L |
| W7 | Right wheelhouse trunk ground point | 5F |
| W7/12 | Right floor AdBlue® ground point | 10F |
| X30/33 | Interior CAN (CAN B) potential distributor, right | 16L |
