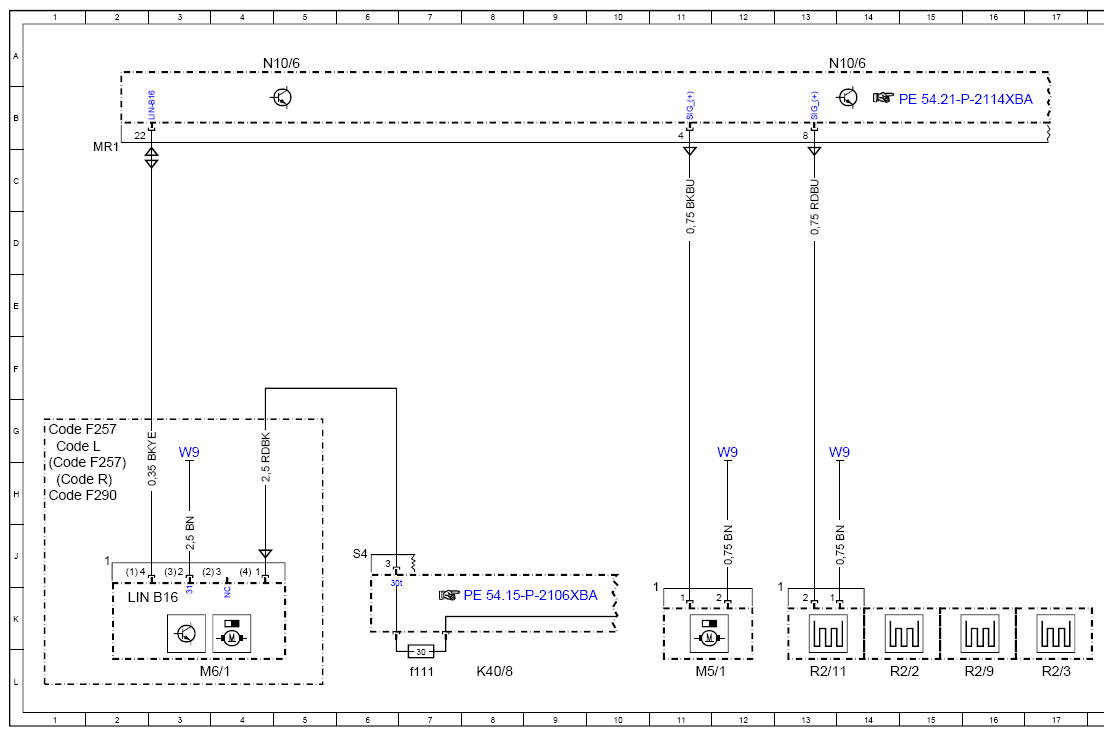

Wiring Diagram For Windshield Wiper System - PE82.30-P-2003-97XBA
Model 257, 290 up to model year 2021
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Use of wiring diagrams | 23L |
| Code F257 | MODEL SERIES 257 | 1G |
| Code F257 | MODEL SERIES 257 | 1H |
| Code F290 | Model series 290 | 1H |
| Code L | LEFT-HAND DRIVE | 1G |
| Code R | RIGHT-HAND DRIVE | 1H |
| K40/8 | Engine fuse and relay module | 8L |
| K40/8f111 | Fuse 111 | 7L |
| LIN B16 | Rain and light sensor LIN | 2K |
| M5/1 | Windshield washer system pump | 11L |
| M6/1 | Wiper motor | 3L |
| N10/6 | Front SAM control unit | 14A |
| N10/6 | Front SAM control unit | 4A |
| R2/11 | Spray nozzle hose heater | 13L |
| R2/2 | Left spray nozzle heater | 14L |
| R2/3 | Right spray nozzle heater | 17L |
| R2/9 | Center spray nozzle heater | 16L |
| W9 | Left front ground point (at lamp unit) | 3G |
| W9 | Left front ground point (at lamp unit) | 12G |
| W9 | Left front ground point (at lamp unit) | 13G |
