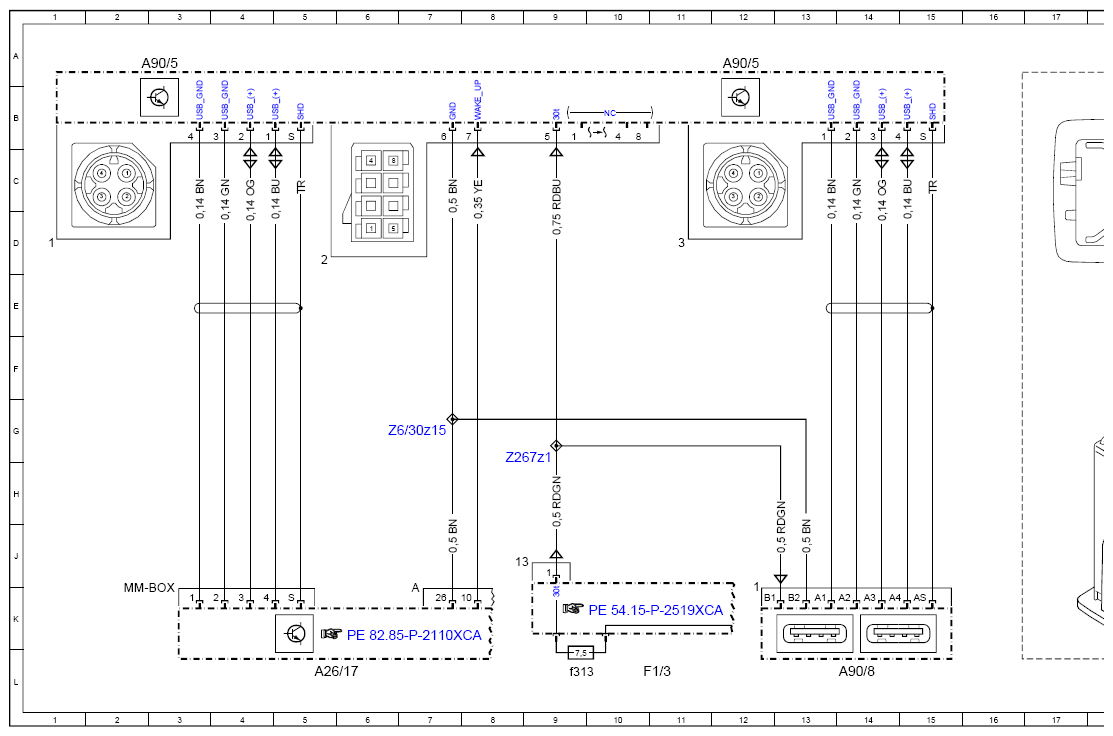

Wiring Diagram For Multimedia Connection Unit - PE82.60-P-2109-97XCA
Model 257, 290 as of model year 2021 Connection unit A90/5, A90/8
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Use of wiring diagrams | 40L |
| A26/17 | Head unit | 5L |

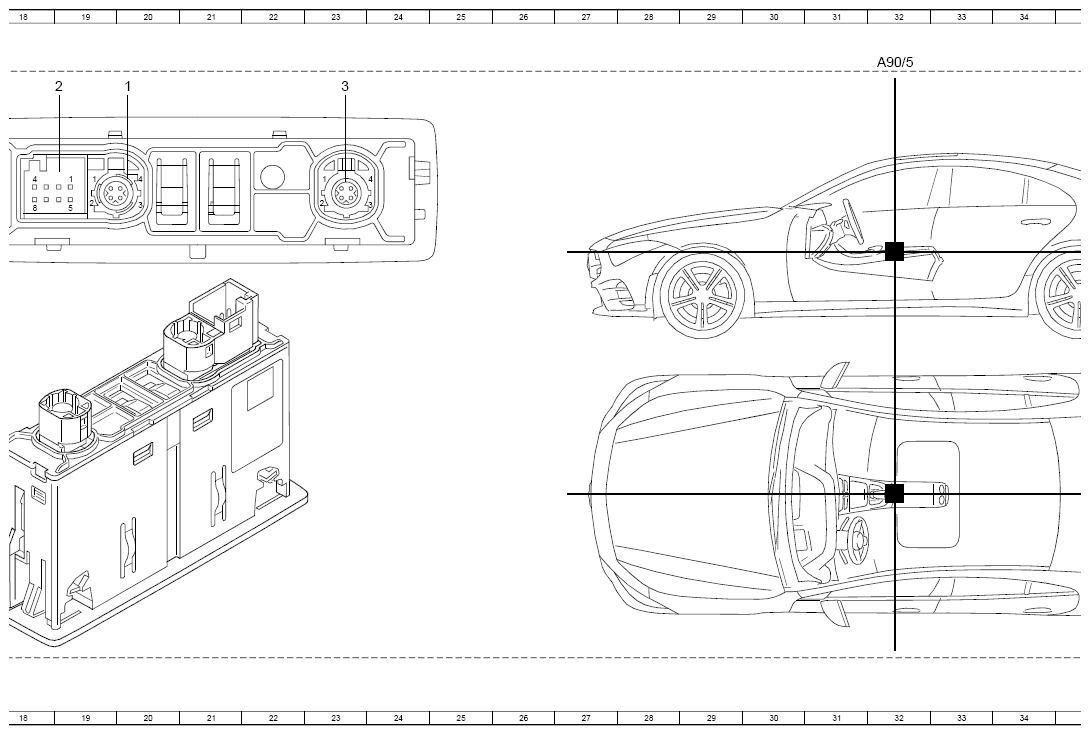

| A90/5 | Multimedia connection unit | 3A |
| A90/5 | Multimedia connection unit | 12A |
| A90/5 | Multimedia connection unit | 32A |
| A90/8 | Front multimedia connection unit 2 | 14L |
| F1/3 | Passenger-side A-pillar fuse box | 11L |
| F1/3f313 | Fuse 313 | 9L |
| Z267z1 | Voltage supply connector sleeve | 9G |
| Z6/30z15 | Ground line connector sleeve | 7G |
