Function Schematic, Turn Signaling - PE82.10-P-2509-97A
Model 118, 177, 243, 247
| Code: | Designation: | Position: |
|---|---|---|

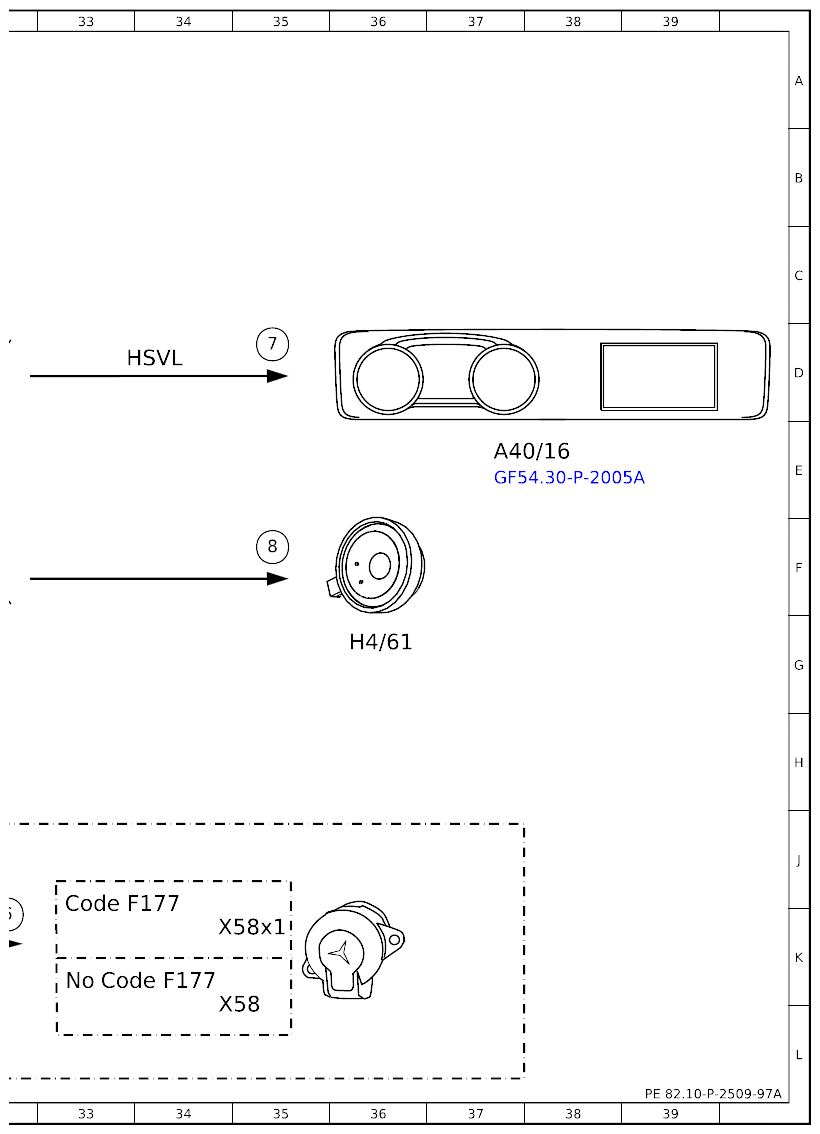

| A40/16 | Head unit/instrument cluster display cluster | 37E |
| Code 545 | Connect 5 (NTG6) | 29F |
| Code 548 | Connect 20 MID (NTG6) | 29G |
| Code 549 | Connect 20 HIGH (NTG6) | 29G |
| Code 550 | Trailer hitch | 29J |
| Code 631 | Static LED headlamp, left-hand traffic | 22k |
| Code 632 | Static LED headlamp, right-hand traffic | 22k |
| Code 640 | Dynamic LED headlamps, SAE, right-hand traffic | 22B |
| Code 641 | Dynamic LED headlamps, left-hand traffic | 22B |
| Code 642 | Dynamic LED headlamps, right-hand traffic | 22B |
| Code F177 | Model series 177 | 33K |
| Code F177 | Model series 177 | 33K |

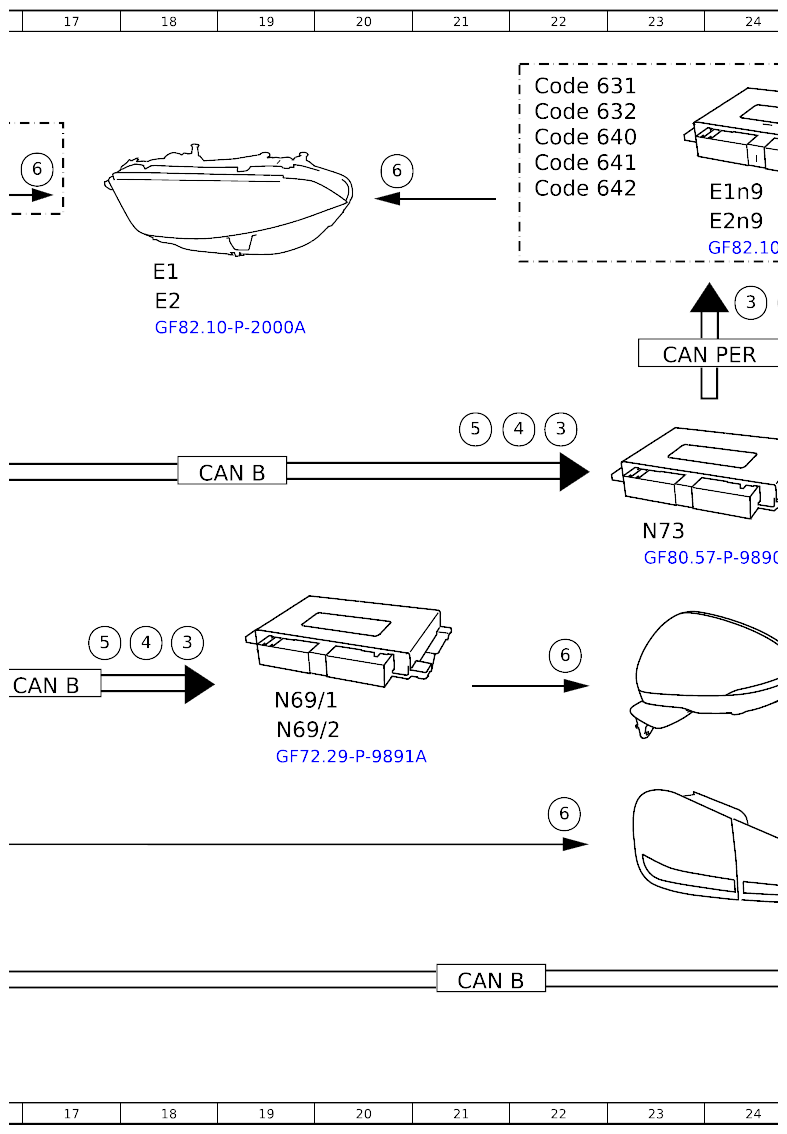

| E1 | Left front lamp unit | 18C |
| E1n9 | Left headlamp control unit | 24B |
| E2 | Right front lamp unit | 18C |
| E2n9 | Right headlamp control unit | 24C |

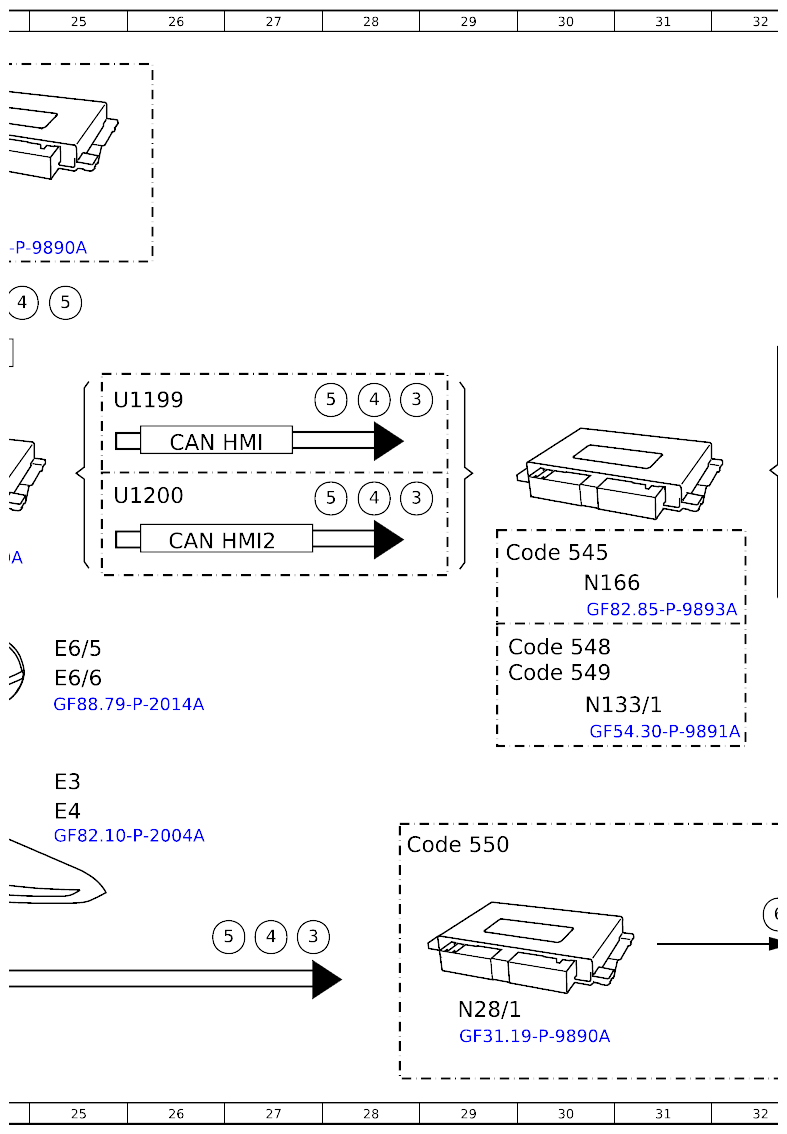

| E3 | Lefttaillamp | 25H |
| E4 | Right rear lamp unit | 25J |
| E6/5 | Left outside mirror turn signal lamp | 25G |
| E6/6 | Right outside mirror turn signal lamp | 25G |
| H4/61 | Instrument cluster speaker | 36G |
| HSVL | High-speed video link | 34D |

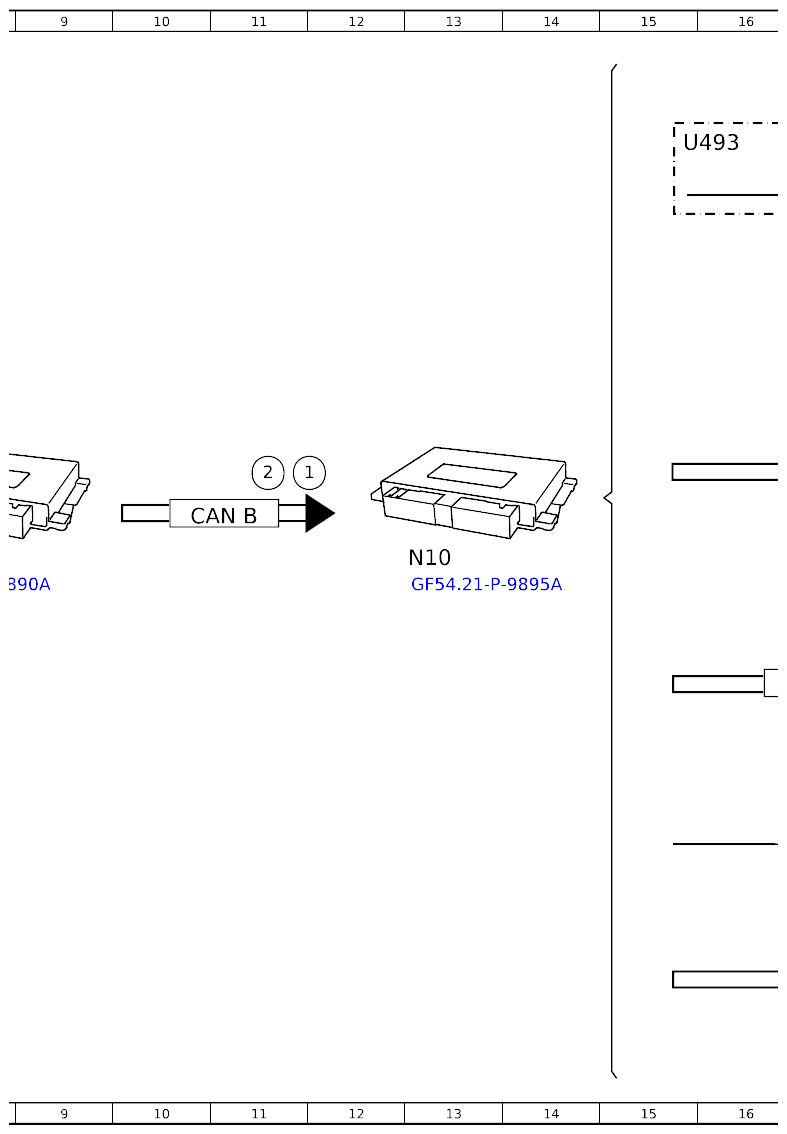

| N10 | Central control module | 13F |
| N28/1 | Trailer recognition control unit | 29L |
| N69/1 | Driver door control unit | 19G |
| N69/2 | Front passenger door control unit | 19H |
| N73 | EIS [EZS] control unit | 7F |
| N73 | EIS [EZS] control unit | 23F |

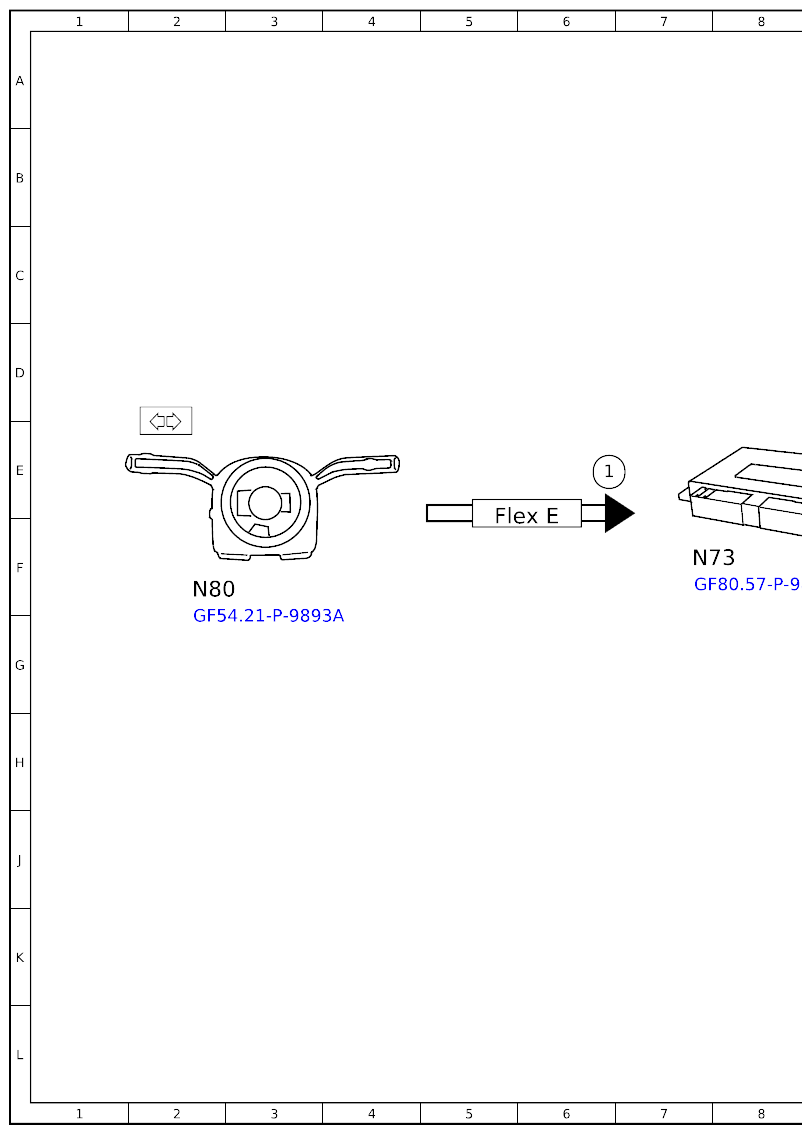

| N80 | Steering column module | 2F |
| N133/1 | Instrument cluster control unit | 30G |
| N166 | Head unit/instrument cluster control unit | 30F |
| U1199 | Valid for vehicles up to facelift | 25D |
| U1200 | Valid for vehicles as of facelift | 25E |
| U493 | Valid for halogen lamp unit | 15B |
| X58 | Trailer hitch socket (13-pin) | 34L |
| X58x1 | Trailer socket | 34K |
| CAN B | Interior CAN | 19E |
| CAN B | Interior CAN | 11F |
| CAN B | Interior CAN | 21K |
| CAN B | Interior CAN | 17G |
| CAN HMI | User interface CAN | 26E |
| CAN HMI2 | CAN 2 for user interface | 26F |
| CAN PER | CAN for peripherals | 23D |
| Flex E | Chassis FlexRay | 5F |
| 1 | Combination switch, status | 11E |
| 1 | Combination switch, status | 6E |
| 2 | Circuit 15, status | 11E |
| 3 | Left turn signal light, request | 22E |
| 3 | Left turn signal light, request | 24C |
| 3 | Left turn signal light, request | 27K |
| 3 | Left turn signal light, request | 18G |
| 3 | Left turn signal light, request | 28D |
| 3 | Left turn signal light, request | 28E |
| 4 | Right turn signal light, request | 22E |
| 4 | Right turn signal light, request | 27K |
| 4 | Right turn signal light, request | 18G |
| 4 | Right turn signal light, request | 24C |
| 4 | Right turn signal light, request | 28D |
| 4 | Right turn signal light, request | 28E |
| 5 | Flasher frequency, signal | 21E |
| 5 | Flasher frequency, signal | 27K |
| 5 | Flasher frequency, signal | 17G |
| 5 | Flasher frequency, signal | 25C |
| 5 | Flasher frequency, signal | 28D |
| 5 | Flasher frequency, signal | 28E |
| 6 | Turn signal light, actuation | 17B |
| 6 | Turn signal light, actuation | 20B |
| 6 | Turn signal light, actuation | 22J |
| 6 | Turn signal light, actuation | 22G |
| 6 | Turn signal light, actuation | 32K |
| 7 | Image data, signal | 35D |
| 8 | Speaker, actuation | 35F |
