Function Schematic, Hazard Warning Flashing - PE82.10-P-2511-97A
Model 118, 177, 243, 247
| Code: | Designation: | Position: |
|---|---|---|

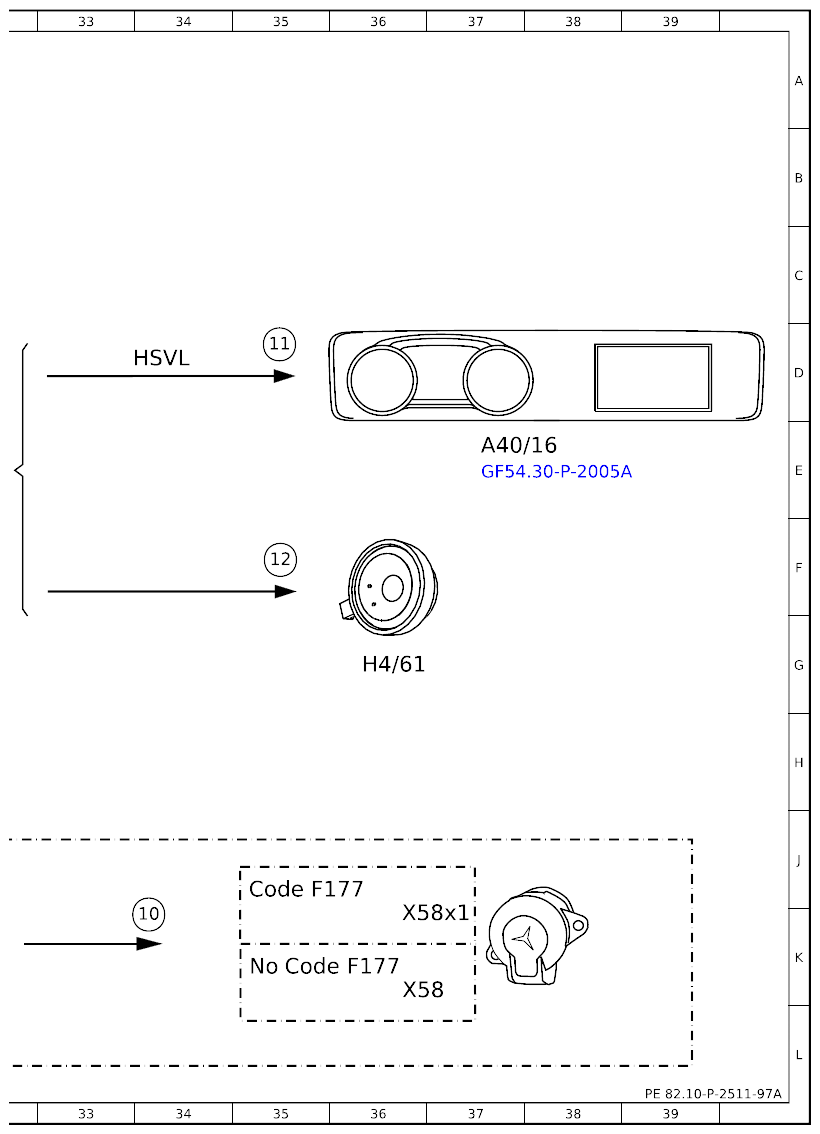

| A40/16 | Head unit/instrument cluster display cluster | 37E |
| Code 23P | Driver assistance package | 2J |
| Code 545 | Connect 5 (NTG6) | 30F |
| Code 548 | Connect 20 MID (NTG6) | 30G |
| Code 549 | Connect 20 HIGH (NTG6) | 30G |
| Code 550 | Trailer hitch | 30J |
| Code 631 | Static LED headlamp, left-hand traffic | 22A |
| Code 632 | Static LED headlamp, right-hand traffic | 22A |
| Code 640 | Dynamic LED headlamps, SAE, right-hand traffic | 22B |
| Code 641 | Dynamic LED headlamps, left-hand traffic | 22B |
| Code 642 | Dynamic LED headlamps, right-hand traffic | 22B |
| Code F177 | Model series 177 | 35J |
| Code F177 | Model series 177 | 35K |

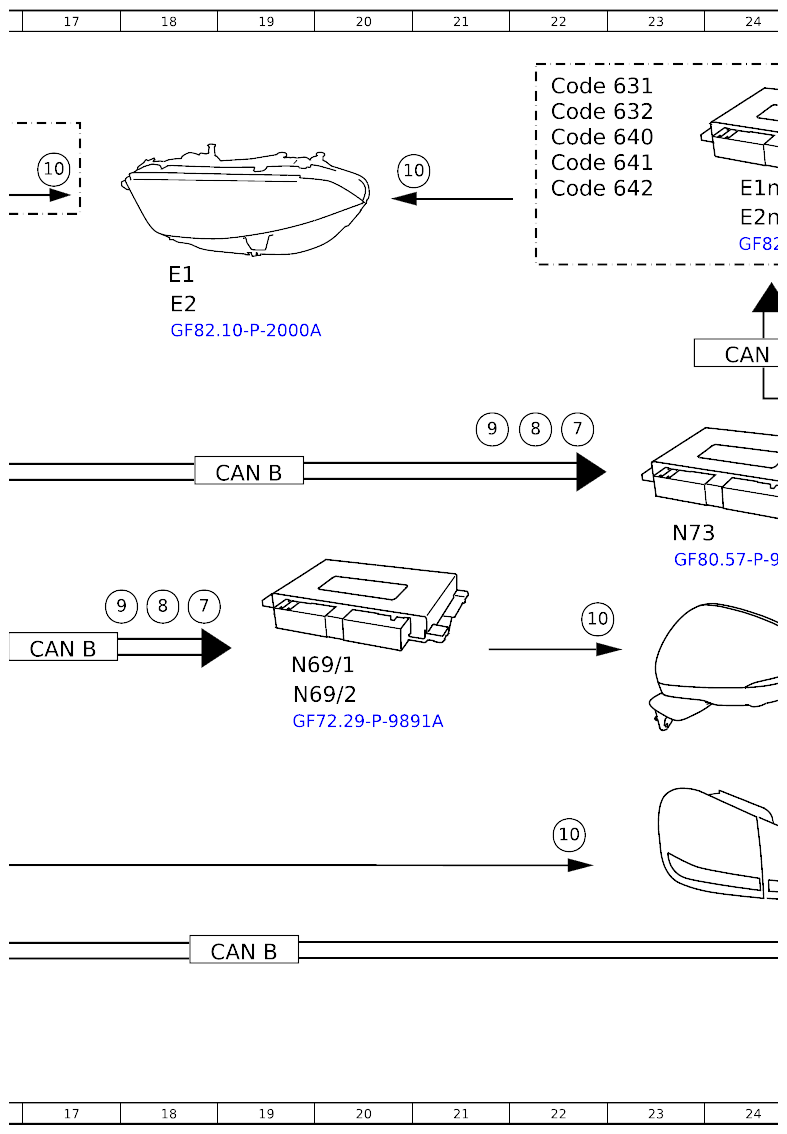

| E1 | Left front lamp unit | 18C |
| E1n9 | Left headlamp control unit | 24B |
| E2 | Right front lamp unit | 18C |
| E2n9 | Right headlamp control unit | 24B |
| E3 | Lefttaillamp | 26J |
| E4 | Right rear lamp unit | 26J |
| E6/5 | Left outside mirror turn signal lamp | 25G |
| E6/6 | Right outside mirror turn signal lamp | 25G |
| H4/61 | Instrument cluster speaker | 36G |
| HSVL | High-speed video link | 34D |

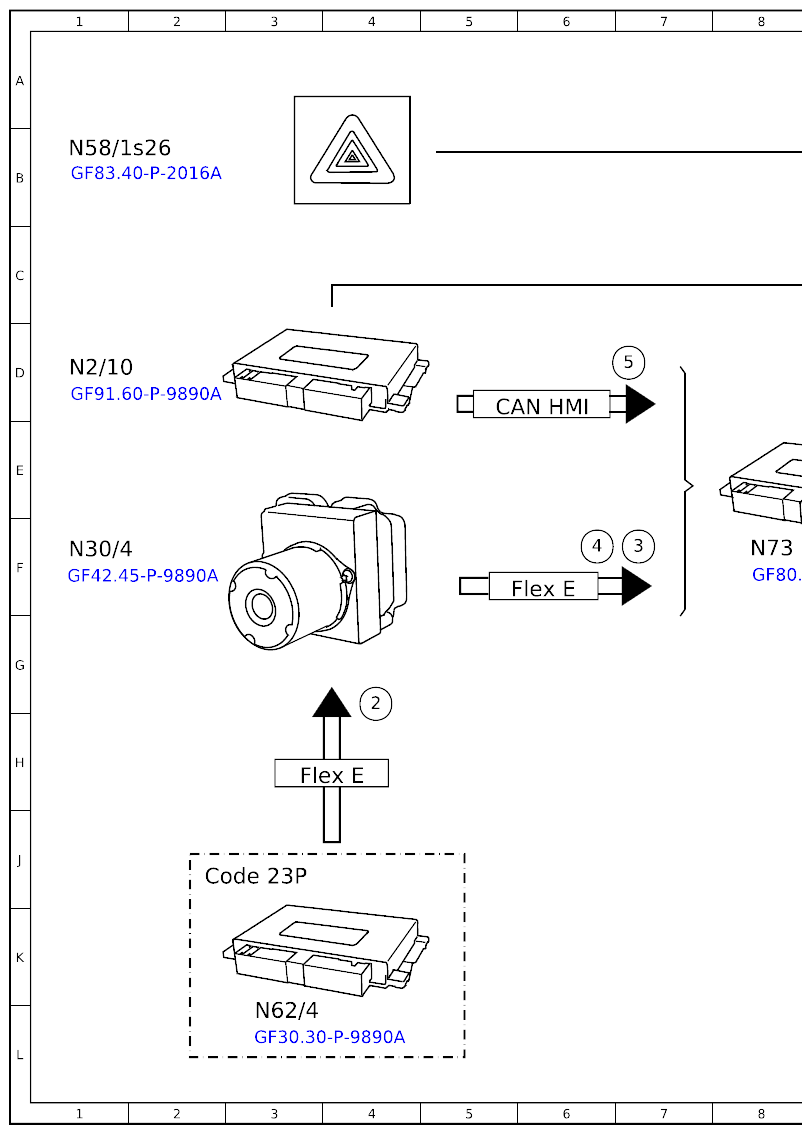

| N2/10 | Supplemental restraint system control unit | 1D |

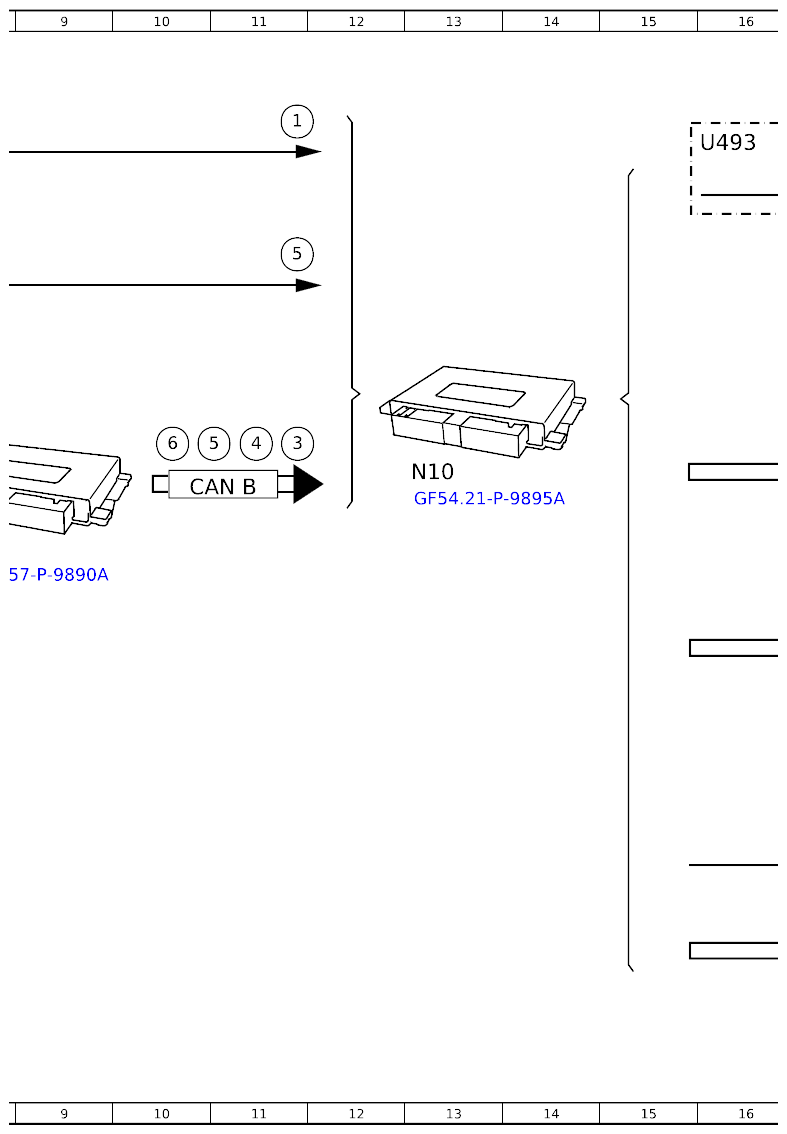

| N10 | Central control module | 13E |
| N28/1 | Trailer recognition control unit | 31L |
| N30/4 | Electronic Stability Program (ESP®) control unit | 1F |
| N58/1 s26 | Hazard warning system button | 1B |
| N62/4 | Driver assistance systems control unit | 3L |
| N69/1 | Driver door control unit | 19G |
| N69/2 | Front passenger door control unit | 19G |
| N73 | EIS [EZS] control unit | 8F |
| N73 | EIS [EZS] control unit | 23F |
| N133/1 | Instrument cluster control unit | 30H |
| N166 | Head unit/instrument cluster control unit | 30F |

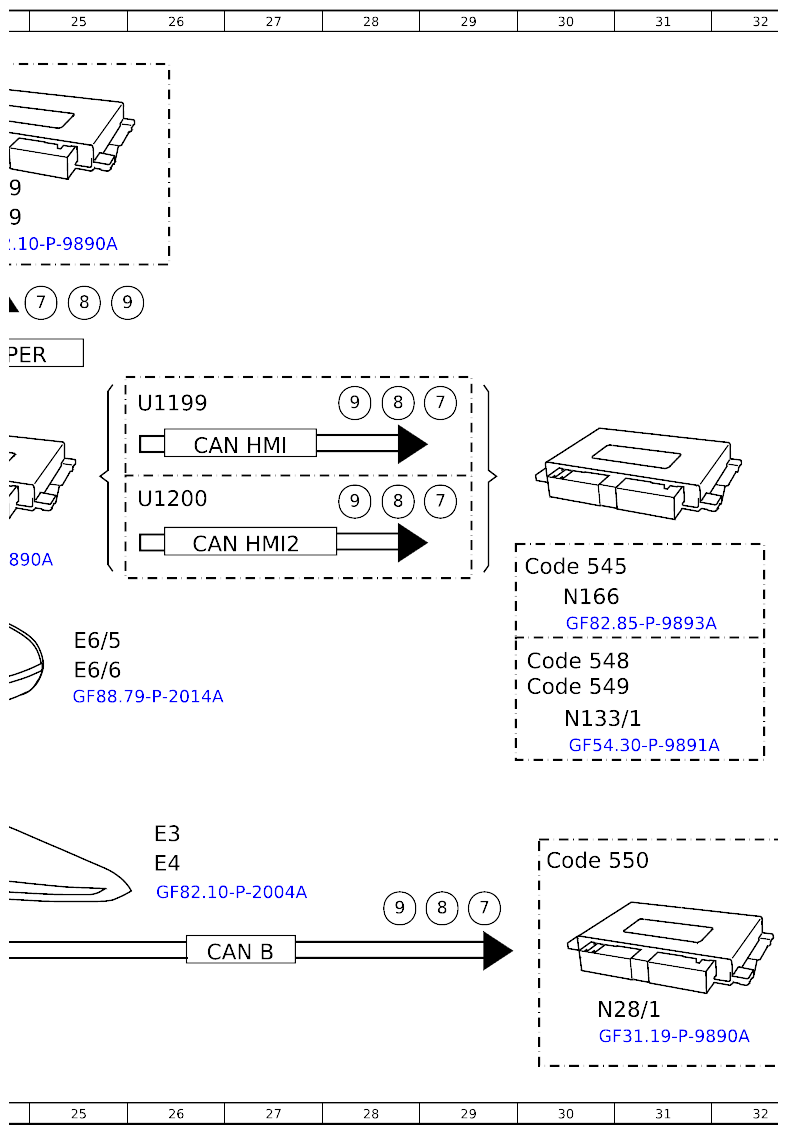

| U1199 | Valid for vehicles up to facelift | 26D |
| U1200 | Valid for vehicles as of facelift | 26E |
| U493 | Valid for halogen lamp unit | 16B |
| X58 | Trailer hitch socket (13-pin) | 36K |
| X58x1 | Trailer socket | 36K |
| CAN B | Interior CAN | 19E |
| CAN B | Interior CAN | 10E |
| CAN B | Interior CAN | 19K |
| CAN B | Interior CAN | 17G |
| CAN B | Interior CAN | 27K |
| CAN HMI | User interface CAN | 6D |
| CAN HMI | User interface CAN | 26E |
| CAN HMI2 | CAN 2 for user interface | 27F |
| CAN PER | CAN for peripherals | 24D |
| Flex E | Chassis FlexRay | 6F |
| Flex E | Chassis FlexRay | 3H |
| 1 | Hazard warning system button, status | 11A |
| 2 | Brake, request | 4G |
| 3 | Hazard warning flasher, request | 11E |
| 3 | Hazard warning flasher, request | 7F |
| 4 | Emergency stop, signal | 11E |
| 4 | Emergency stop, signal | 6F |
| 5 | Crash, signal | 7D |
| 5 | Crash, signal | 11C |
| 5 | Crash, signal | 11E |
| 6 | Central locking (CL [ZV]), status | 10E |
| 7 | Left turn signal light, request | 22E |
| 7 | Left turn signal light, request | 25C |
| 7 | Left turn signal light, request | 29K |
| 7 | Left turn signal light, request | 18F |
| 7 | Left turn signal light, request | 29D |
| 7 | Left turn signal light, request | 29E |
| 8 | Right turn signal light, request | 22E |
| 8 | Right turn signal light, request | 29K |
| 8 | Right turn signal light, request | 18F |
| 8 | Right turn signal light, request | 25C |
| 8 | Right turn signal light, request | 28D |
| 8 | Right turn signal light, request | 28E |
| 9 | Flasher frequency, signal | 21E |
| 9 | Flasher frequency, signal | 28K |
| 9 | Flasher frequency, signal | 17F |
| 9 | Flasher frequency, signal | 25C |
| 9 | Flasher frequency, signal | 28D |
| 9 | Flasher frequency, signal | 28E |
| 10 | Turn signal light, actuation | 17B |
| 10 | Turn signal light, actuation | 20B |
| 10 | Turn signal light, actuation | 22J |
| 10 | Turn signal light, actuation | 22G |
| 10 | Turn signal light, actuation | 34K |
| 11 | Image data, signal | 35D |
| 12 | Speaker, actuation | 35F |
